板卡介绍

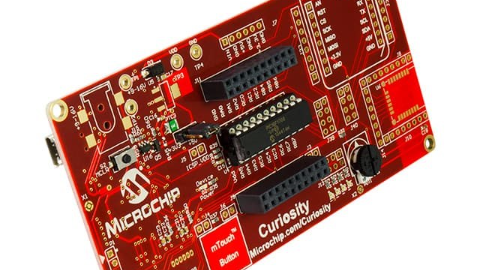

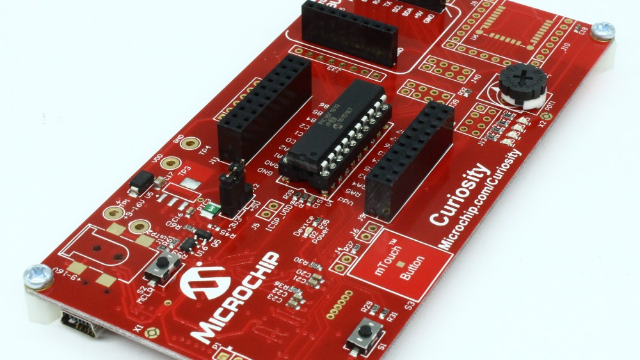

今天Funpack带来一款新的开发板，来自Microchip的Curiosity Low Pin Count（LPC）。Curiosity系列开发板是Microchip推出的高性价比，结构统一的MCU快速原型开发平台。能够支持8、16和32位PIC MCU，板上集成了编程器/调试器。

FkAHzgH4jtppUaYGl70mJzBahIhC

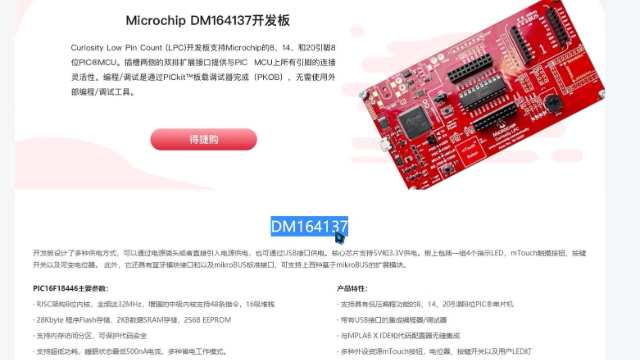

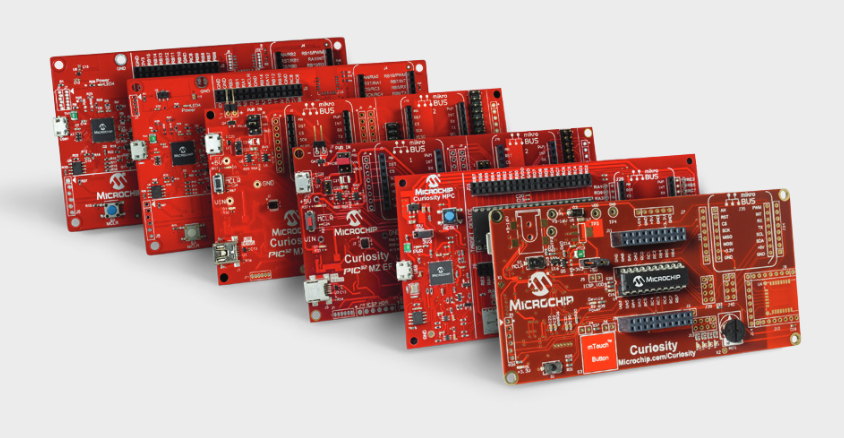

可以看到Curiosity系列开发板上核心芯片都采用了DIP插座方式，这样一块开发板能支持多种型号的MCU，大大方便了用户。比如今天介绍的Curiosity LPC板上采用了DIP20的插座，能支持8位、14位以及20位管脚的PIC单片机。因此板子的性价比很高，目前在得捷电子上价格200左右（https://www.digikey.cn/zh/products/detail/microchip-technology/DM164137/5252514）。

Curiosity LPC是这个系列里最受欢迎的一款开发板，设计很简洁，板上虽然外设资源不多，但是预留了大量接口，为扩展功能提供了极大便利。尤其对初次接触PIC单片机用户来说，Curiosity LPC是最合适的评估平台。

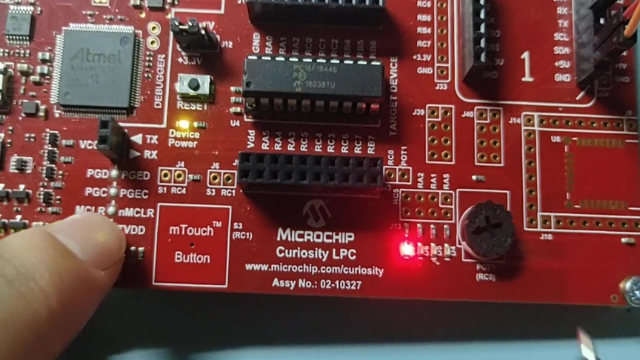

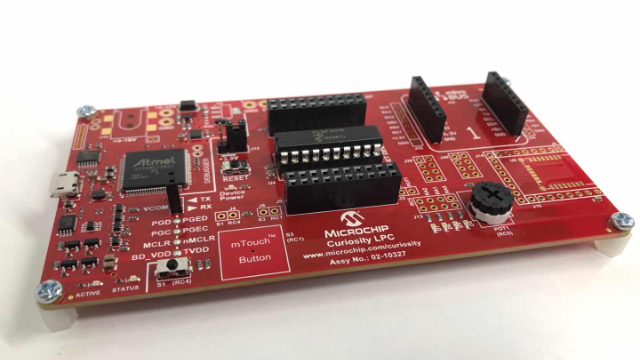

首先来看看开发板的整体结构，主要两部分组成，一个是板载调试编译工具部分PICkit On-Board（PKOB），能支持低电压模式编程和调试。一个是核心芯片部分和以及外设资源。比如DIP插座和全IO引出功能的插座，方便DIY。

Fm7Y8SCUwZ2LNT6nhIup9uVPJyEq

主要参数

支持具有低压编程功能的8、14、20引脚8位PIC®单片机
带有USB接口的集成编程器/调试器
与MPLAB X IDE和代码配置器无缝集成
多种外设资源mTouch按钮，电位器、按键开关以及用户LED灯
Mikrobus™支持超过100种MikroElectronika Click™扩展板
预留RN4020蓝牙模块接口

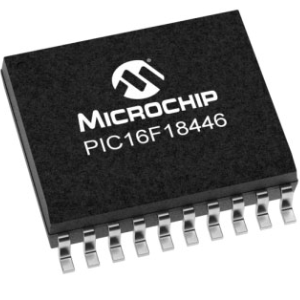

Curiosity LPC配套的核心PIC单片机是PIC16F18446，这虽然是一款8位内核MCU，但是在硬件上做了很多优化，非常有自己的特点。比如高分辨率的模拟信号处理，芯片12位ADC接口带信号处理功能，可以硬件做信号的预处理包括触摸传感、平均、滤波、过采样和自动阈值比较，这些一般需要通过软件编程来实现。MCU提供了核心独立外设（Core Independent Peripherals），这些外设可以独立完成各种功能不需要CPU来中断处理，不仅提高了响应速度而且解放了CPU，降低功耗。比如PWM、温度传感、数字控制振荡器等等。PIC16F18446支持先进的电源管理技术，CPU在空闲状态消耗nA级电流，可以关闭特定外设模块，也特别适合低功耗的应用。总体来说，这款单片机提供了很多优化功能，很多一般需要软件编程实现的功能都通过硬件来实现，对于很多特殊应用尤其是低功耗物联网方面非常适合。我们来看看主要的参数：

RISC架构8位内核，主频达32MHz，增强的中级内核支持48条指令，16级堆栈
28Kbyte 程序Flash存储，2KB数据SRAM存储，256B EEPROM
支持内存访问分区，可保护代码安全
支持超低功耗，睡眠状态最低500nA电流，多种省电工作模式。
DIP20封装，最大18个可用IO
支持计时器、比较器、PWM、UART、I2C、SPI接口
12位带计算功能ADC，5位DAC
集成温度传感器模块
灵活的内部时钟控制
支持3V和5V供电

安装下载

Microchip不仅提供了Curiosity这样高性价比的硬件资源，而且提供了完善的软件开发工具，整个生态系统非常成熟。MPLAB IDE是PIC单片机开发的主要工具，而且现在提供了MPLAB Xpress 云端IDE这样的浏览器端开发工具，极大方便了软件编程。

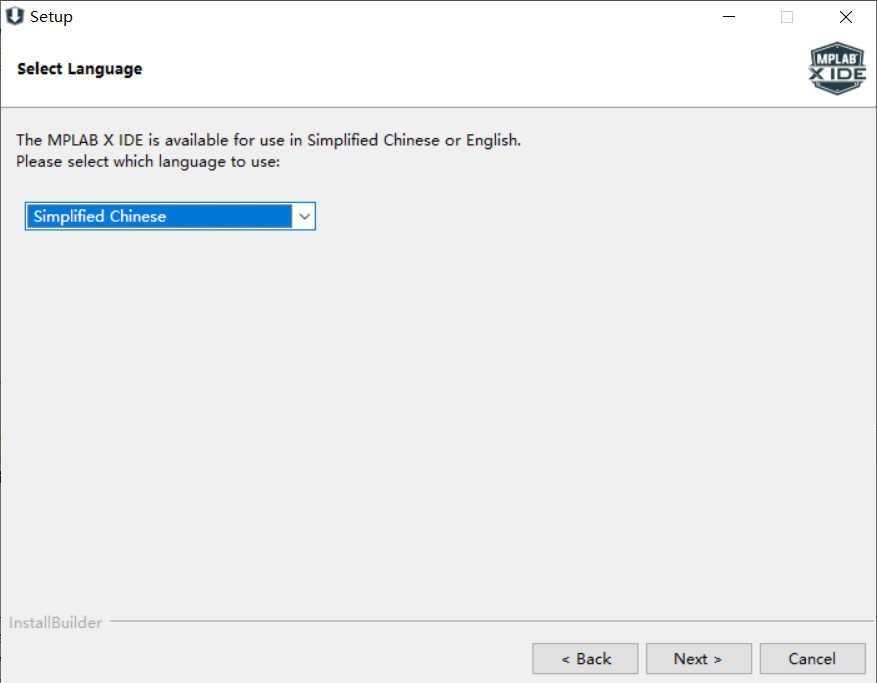

首先我们看看在本地安装的MPLAB IDE的使用，在官网下载最新的版本安装。Microchip本地化做得很好，还有中文简体版本。

Fuei_fuv833bLFuPHUSy1jnFlafL

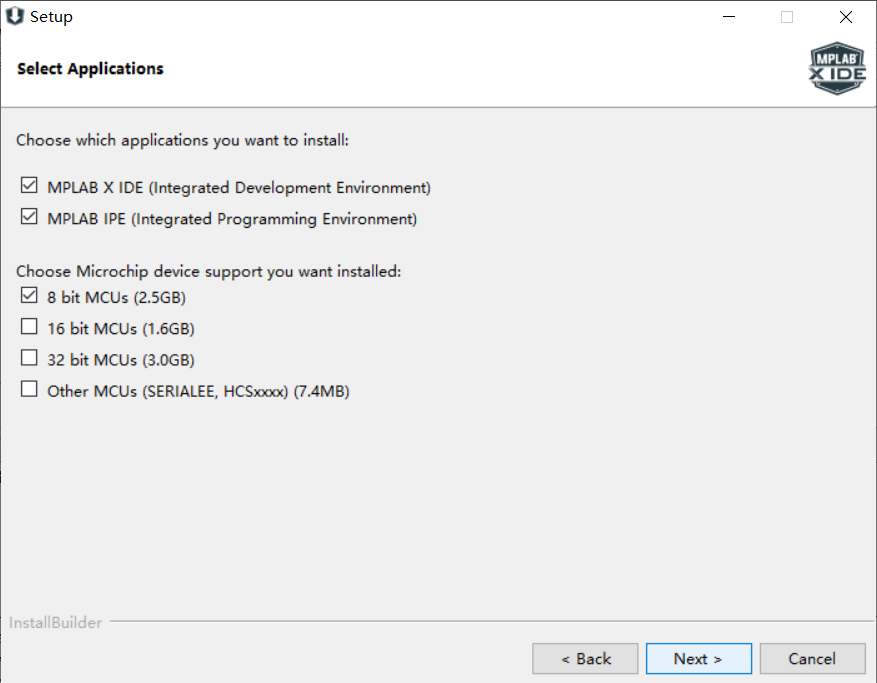

可以支持PIC全系列单片机

FjPHLiKd-9yAlzh3BKcJDPcGWoeo

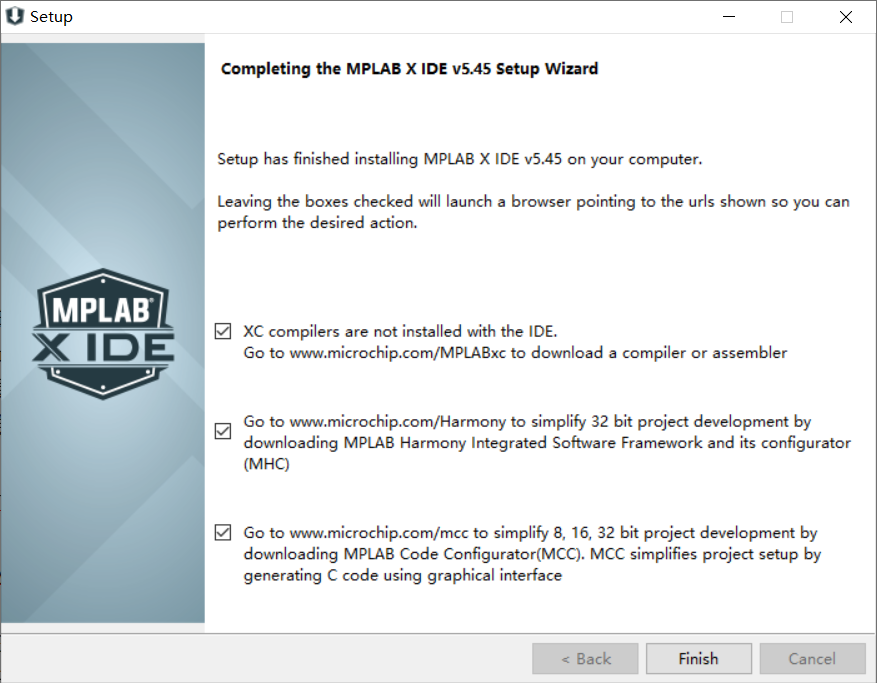

安装过程很简单，这里要注意，IDE安装完成后还需要安装配置编译器，在最新版本里是没有集成PIC单片机的编译器。

FhpCXQgwNnXTXgq7X3hOIUI3sC07

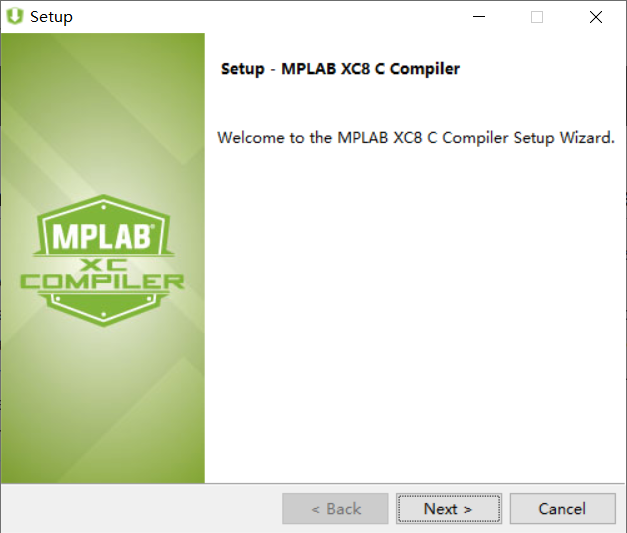

这里提示要去下载XC compilers，因为我们是用8位的MCU，所以去官网下载XC8 compiler安装。

Fm7r-vNKwgit8mATe1JKL3fTv6FN

Microchip还提供了一款免费的图形化代码生成器MPLAB Code Configurator（MCC），MCC能够方便配置外设和MCU功能，自动的生成代码，是作为MPLAB的一个插件使用，也需要在MPLAB配置。

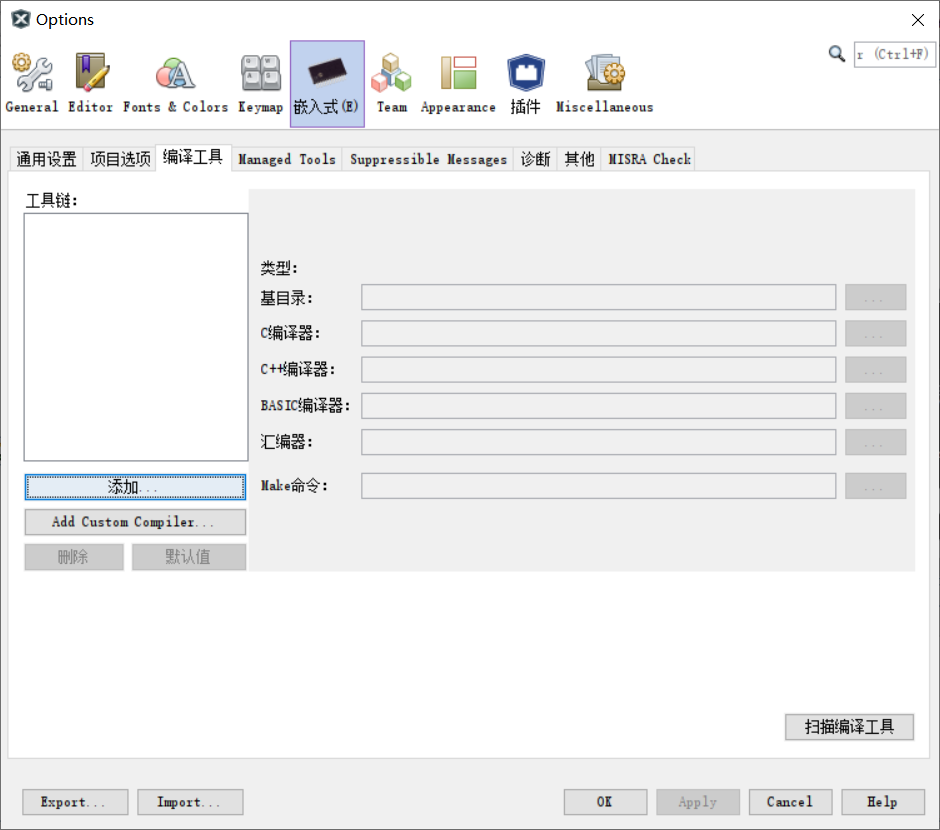

安装完成后打开MPLAB，首先配置XC8 编译器，打开tool->option，选择嵌入式栏里的编译工具

FrvSV3OcXESr6brlG8ynkeBcfX71

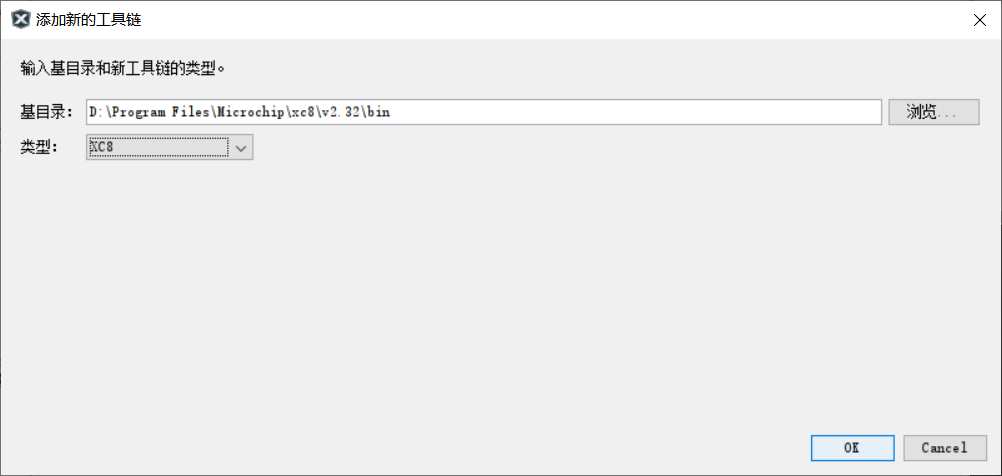

这时工具链是空白，选择添加，找到XC8安装目录

Fo6UXTXXd9OPVUBytifN72p3HKC3

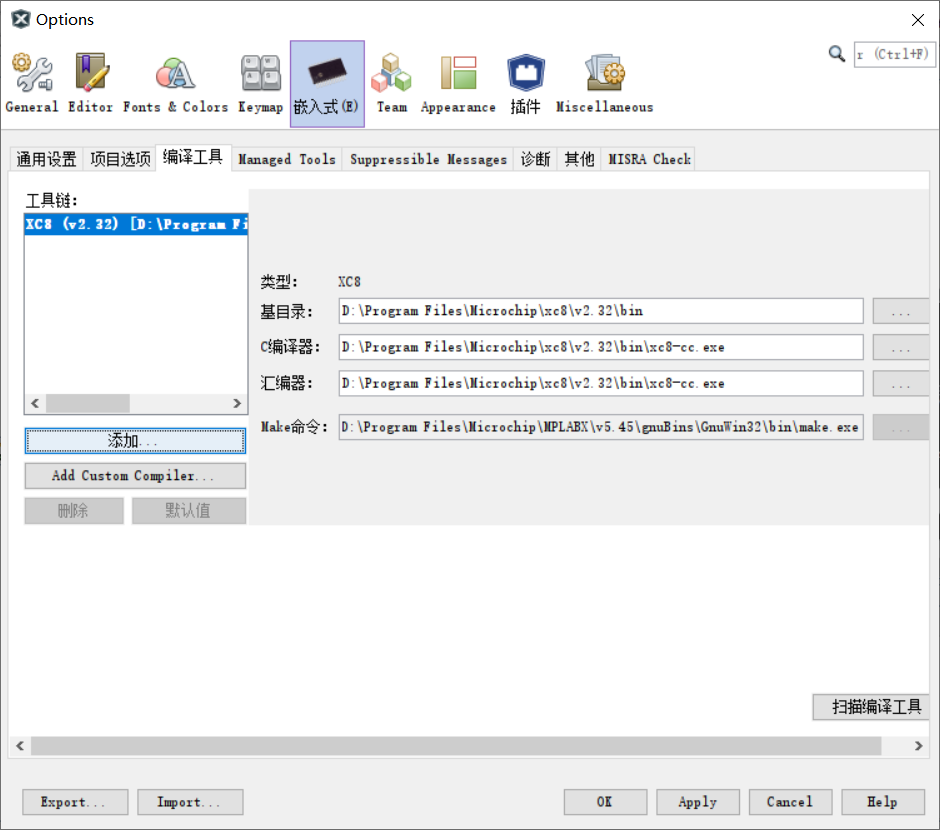

类型选择XC8，这样首先把编译器添加了。

Fg62Dup8MlGI20rmGnf4kegbZCcQ

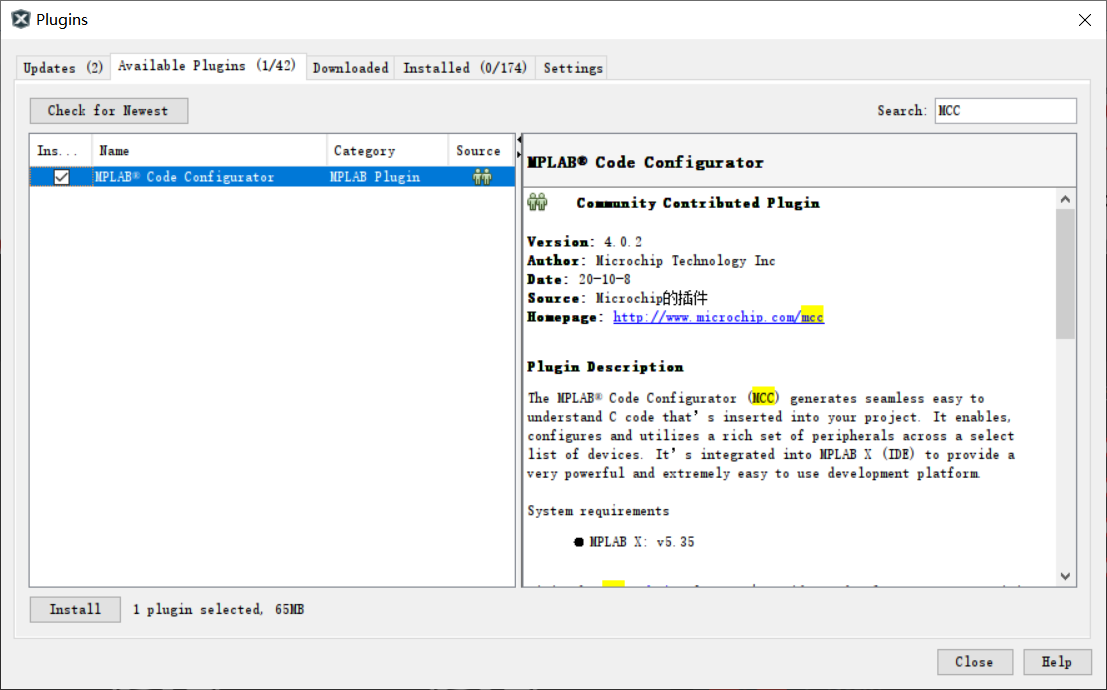

然后选择tool->plugin，安装MCC插件，搜索找到MCC进行安装。安装完成后重启IDE。

FvFE0s4nxZ0PyBDgODQcqC5wH9U-

可以看到工具栏增加了MCC图标

Fl3TGeHCLOWqwHx93Y8ER7IrAHjp

开发板提供了demo工程，包含10个小实验，可以下载打开工程。

FszJw1F14aICUnlnZvR86o8cFuBD

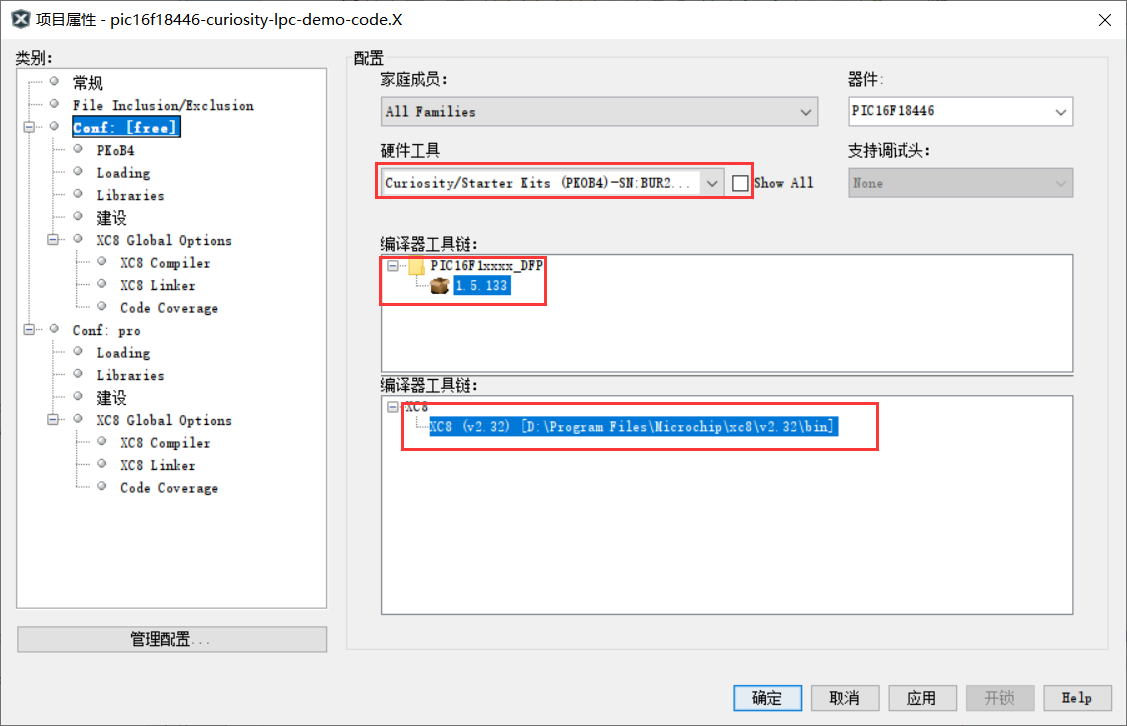

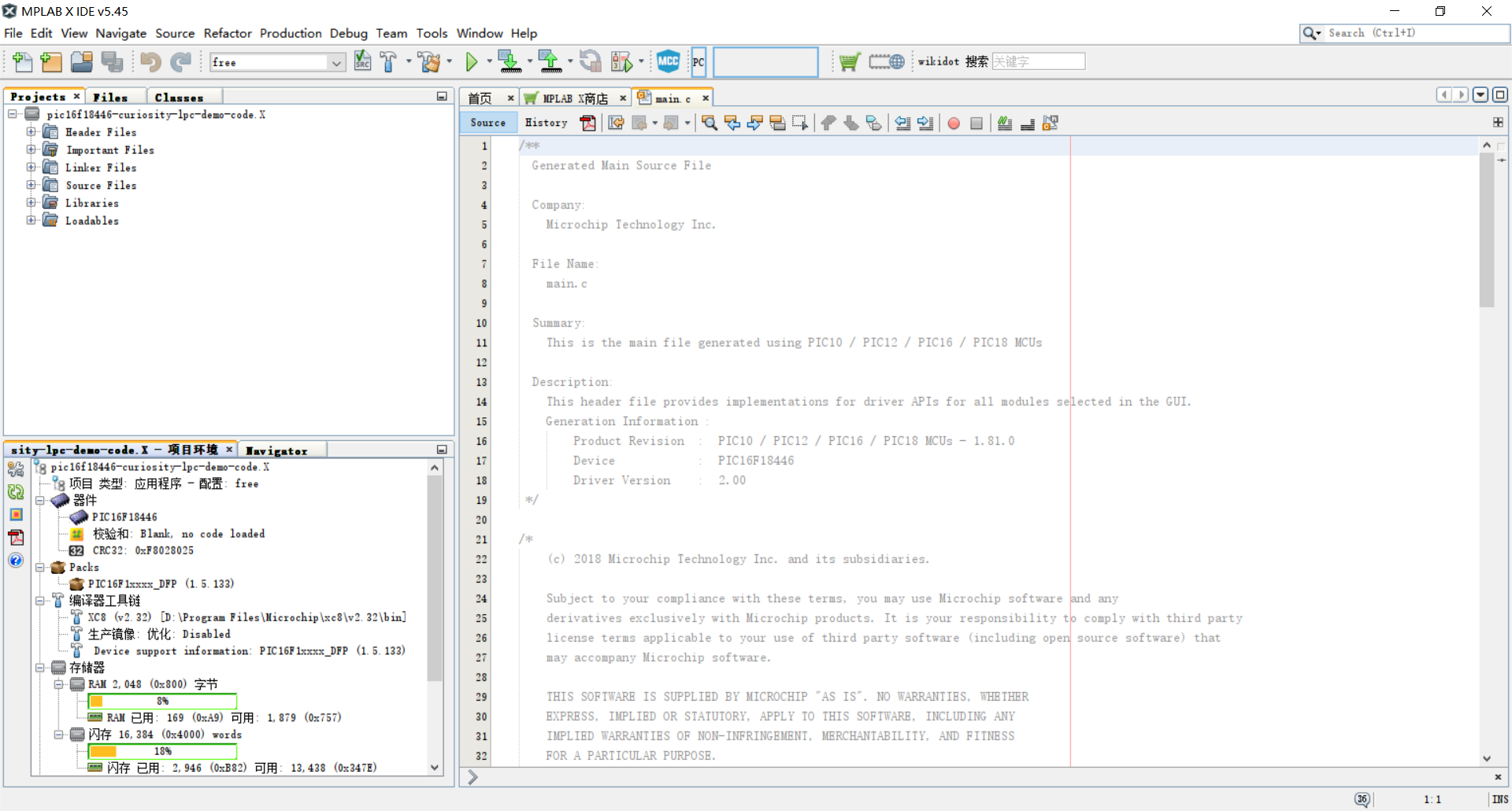

这是一个实验工程合集，包含了10个小实验，很有参考价值。我们要先配置下左下角的项目环境。

FvYHj6deplzNJDxYjiCo5Qvj1Eel

Fle99BcN6bK7CyOXAZsPdqeVyL-7

开发板连入电脑后软件能识别出硬件工具，这时候我们可以开始编译下载程序了。

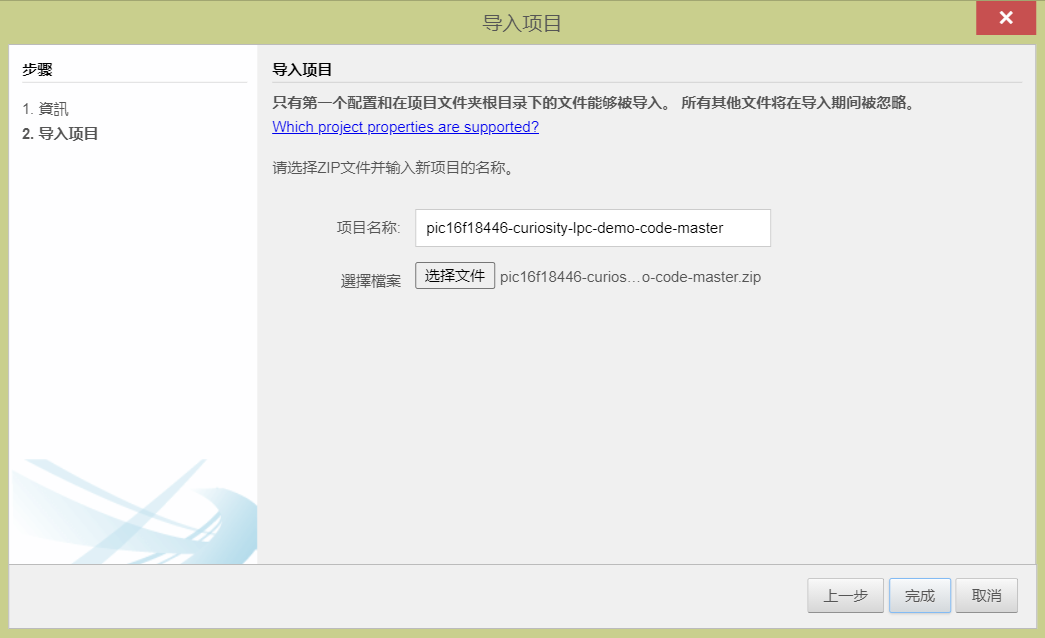

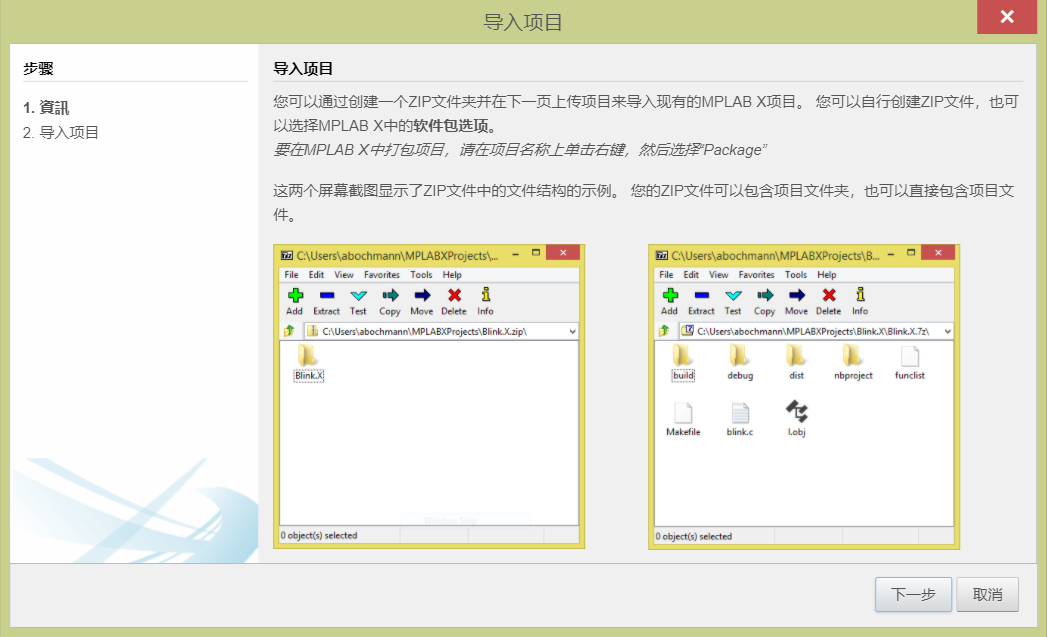

下面我们看看MPLAB Xpress云端IDE的使用，云端IDE最大好处是不用安装配置开发环境，只要打开浏览器就可以开始编程，使用更方便。访问https://mplabxpress.microchip.com/mplabcloud/ide打开云端IDE。可以选择文件菜单下面导入项目把我们下载的demo程序导入，只需要导入zip压缩文件就行。

FrXXol7CiNwo2LEYhQZFew5t7x7X

Fv6n-G9TVjRgzopeNFeXtfJGJivL

云端的编译器都已经配置好，我们只需要编程然后编译下载，使用很方便，如果要使用MCC也可以点击以后安装。

小结

Curosity LPC非常适合做PIC单片机的原型开发，开发板提供了丰富接口，方便用户自己DIY。成熟的软硬件生态系统尤其对初次接触的用户来说使用非常友好。PIC单片机非常有自己特色，尤其内核独立外设使很多功能可以脱离CPU同时完成，提高效率同时解放CPU，在很多具体应用中能简化软件设计。欢迎大家参加活动体验PIC单片机独特的特点。
