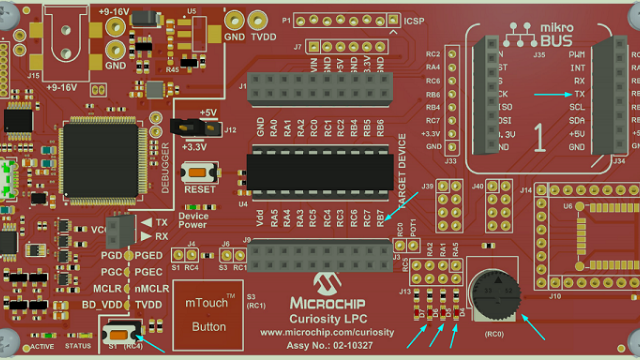

本期板卡实现了通过按键扩展功能，分为按键点击（快速点击），短按（大于1秒），长按（大于5秒）用来控制板上LED显示。同时外接串口模块打印信息（包括按键信息，电位计信息）

还额外实现了双击检测。

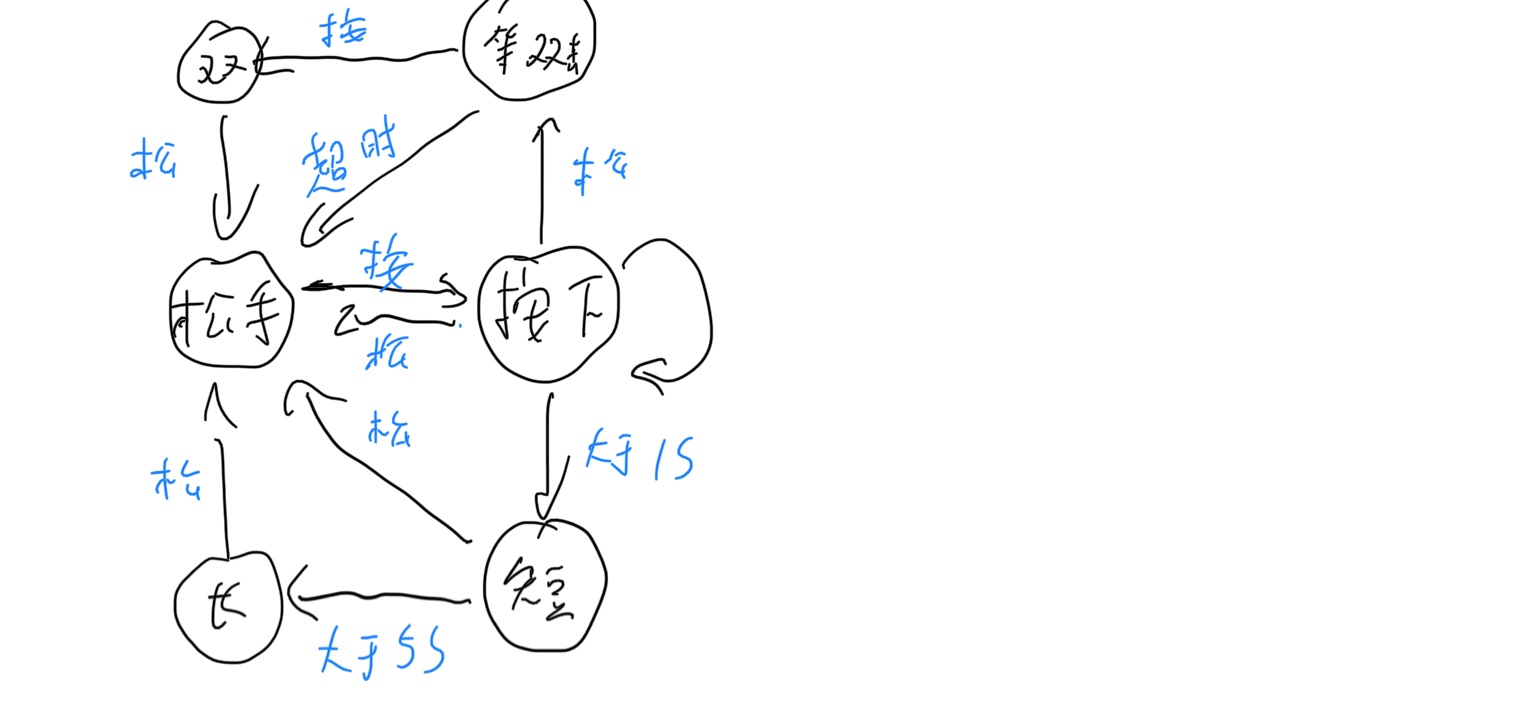

单击与双击的不同之处在于，约200ms以内，会有第二次按键按下。分析上是很简单，接下来就是代码逻辑上的实现，利用状态机的方法设计，使按键检测程序在{按下，松开，快速双击，按住1秒，按住5秒}之间互相切换：

有了梳理清晰的逻辑，接下来，就是硬件实现

 官方提供了mcc工具，可以轻松设置片内外设：

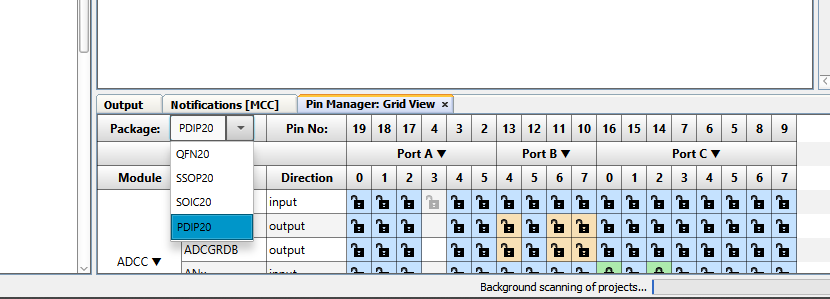

1. 设置芯片封装

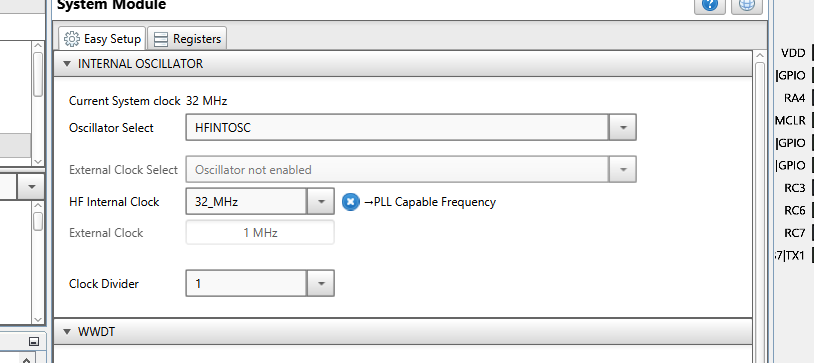

2. 设置系统时钟为32MHz

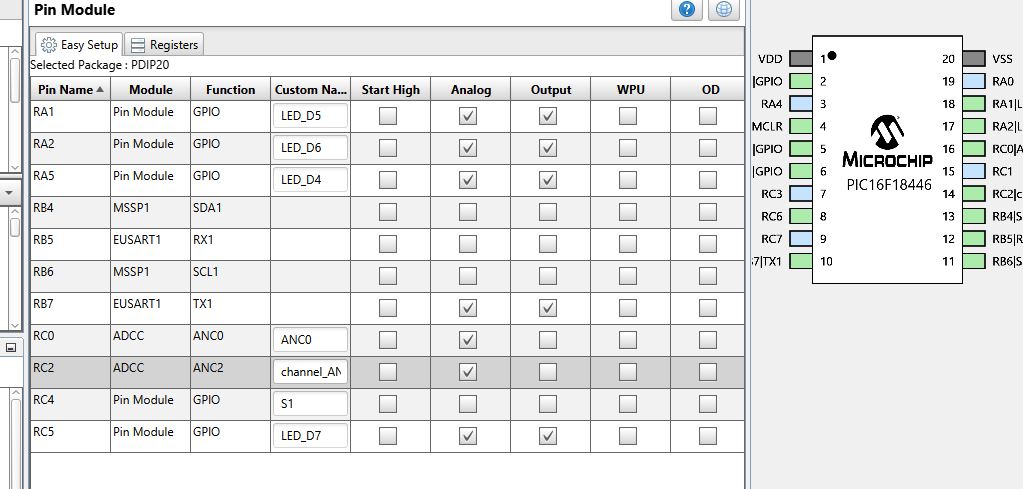

3. 配置对应外设





代码部分在附件中展示

心得：

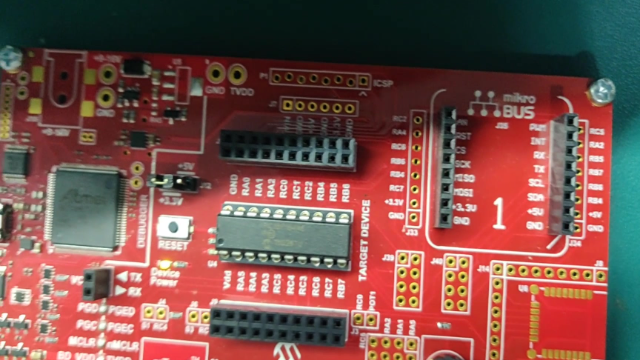

板子的Vcom是没法使用的,是个小坑,只能通过外接usb串口模块查看串口数据

pic单片机是用来开发的去控制外围设备的集成电路

接口功能启用非常方便
