任务要求：

通过按键扩展功能，分为按键点击（快速点击），短按（大于1秒），长按（大于5秒）用来控制板上LED显示。同时外接串口模块打印信息（包括按键信息，电位计信息）。

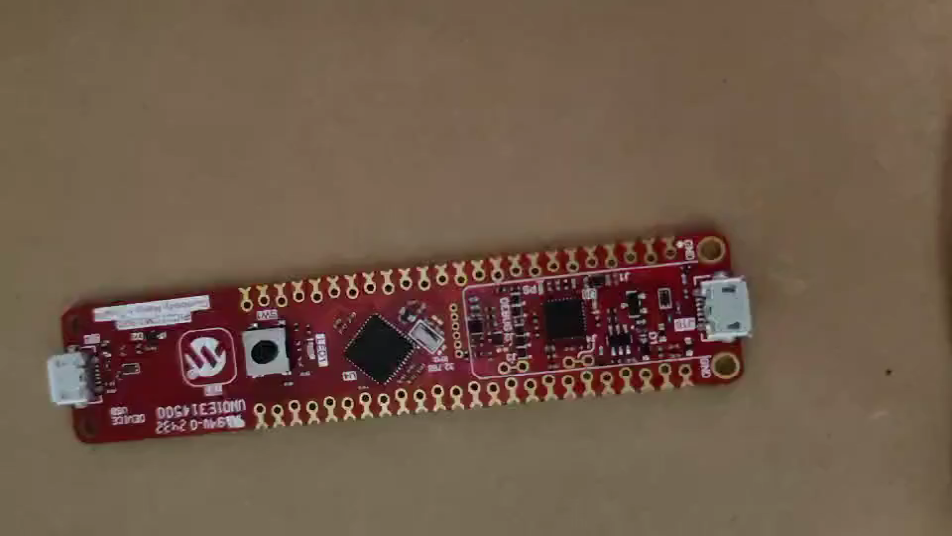

本期Funpack板卡：Microchip DM164137 PIC Curiosity LPC开发板。

设计思路：

初始化一个1ms定时器中断，主程序的while(1)中进行空循环，

在定时器中断中，读取按键的电平，按键按下后进入按键事件的判断。设立一个全局变量对按键长度进行计时。

外设配置

设置时钟为高速内部晶振，分频系数为1，这样系统主时钟就为32MHz

启用低压编程功能

设置内部定时器0，MCC的功能很强大，选择好分频系数，自动计算定时范围，设置好定时器时长如下

串口模块，设置波特率为115200，重定向至printf函数

代码部分

void main(void)
{
    // initialize the device
    SYSTEM_Initialize();

    // Enable the Global Interrupts
    INTERRUPT_GlobalInterruptEnable();

    // Enable the Peripheral Interrupts
    INTERRUPT_PeripheralInterruptEnable();

    TMR0_SetInterruptHandler(TMR0ISR);


    while (1)
    {
    }
}

void TMR0ISR()
{
    if(S1_GetValue() == 0)
    {
        Button0Touch = 1;
    }
    else
    {
        Button0Touch = 0;
    }
    button_check(0);
}

#define SHORT_PUSH_CNT 1000
#define LONG_PUSH_CNT 4000
#define WAIT_DOUBLE_CNT 200

BTN_STATE Button0_state[MTOUCH_BUTTONS];
uint16_t Button0_cnt;


BTN_STATE button_check(enum mtouch_button_names button)
{
    switch(Button0_state[button])
    {
        case BTN_RELEASE:
        {
            if(Button0Touch)
            {

                Button0_state[button] = BTN_TOUCH;
            }
            break;
        }
        case BTN_TOUCH:
        {
            if(Button0Touch)
            {
                if(Button0_cnt>SHORT_PUSH_CNT)
                {
                    Button0_state[button] = SHORT_PUSH;
                    Button0_cnt = 0;
                }
                Button0_cnt++;
            }
            else
            {
                Button0_state[button] = CLICK;
                Button0_cnt = 0;
            }
            break;
        }
        case CLICK:
        {
            if(!Button0Touch)
            {
                LED_D5_Toggle();
                        //Get the top 4 MSBs and display it on the LEDs


                Button0_state[button] = WAIT_DOUBLE;
                Button0_cnt = 0;
            }
            break;
        }
        case DOUBLE_CLICK:
        {
            if(!Button0Touch)
            {
                Button0_state[button] = BTN_RELEASE;
                Button0_cnt = 0;
            }
            break;
        }
        case SHORT_PUSH:
        {
            if(Button0Touch)
            {
                if(Button0_cnt>LONG_PUSH_CNT)
                {
                    Button0_state[button] = LONG_PUSH;
                    LED_D7_Toggle();
                }
                Button0_cnt++;
            }
            if(!Button0Touch)
            {
                LED_D4_Toggle();
                Button0_state[button] = BTN_RELEASE;
                Button0_cnt = 0;
            }
            break;
        }
        case LONG_PUSH:
        {
            if(!Button0Touch)
            {
                Button0_state[button] = BTN_RELEASE;
                Button0_cnt = 0;
            }
            break;
        }
        case WAIT_DOUBLE:
        {
            if(Button0Touch)
            {
                LED_D6_Toggle();
                Button0_state[button] = DOUBLE_CLICK;
            }
            else
            {
                if(Button0_cnt>WAIT_DOUBLE_CNT)
                {
                    Button0_state[button] = BTN_RELEASE;
                    Button0_cnt = 0;
                }
                Button0_cnt++;
            }
            break;
        }
        default:break;
    }
}

心得体会：

参加这个活动，能学到有趣的开发板，解决不了的问题，可以在群里交流分享讨论。
