（仅供学习使用，如有错误，欢迎指正）

本项目是本人初学单片机与嵌入式系统的课程作业。小马老师有言曰：“会点LED灯，就可以说自己会单片机了。”于我个人而言，点亮LED灯在一定程度上提升了我学单片机的信心，同时也是我开始学习并使用单片机的开端。

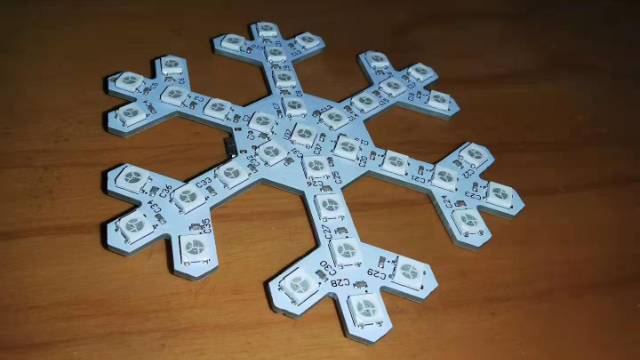

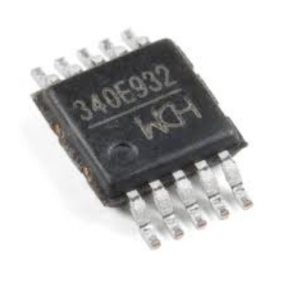

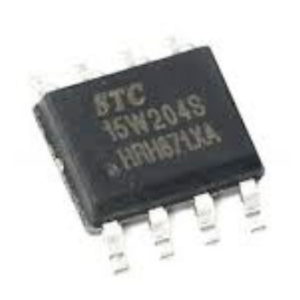

该雪花板采用STC8051系列的STC15W24单片机作为控制器。此外，Snowflake还包含USB总线的转接芯片CH340，实现USB转串口。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit；依次类推，以控制WS2812所亮颜色。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

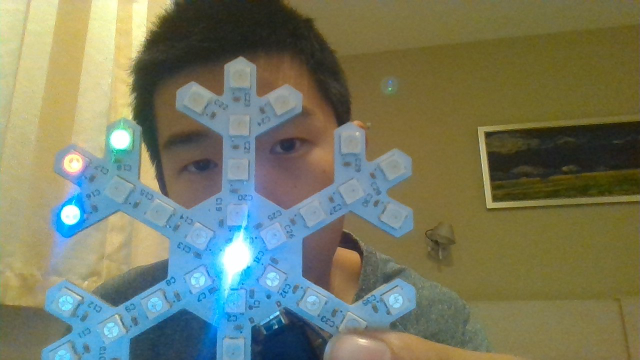

本人构想出来的一种LED灯组合亮灭方式为：在一个循环周期内，由内而外逐行“蓝白叠加”点亮WS2812RGB灯， 其中白色光强保持一致，蓝光光强逐圈增加；循环此过程。

硬禾学堂电子森林提供了一种程序设计思想：程序的主要思想就是将点亮一个灯的程序封装为一个函数，然后点亮方式的程序也封装为一个函数。那么，WS2812亮灭即为不同的点亮方式的组合。再通过一个标志位来判断以什么方式亮灭。串口就是用来控制这个标志位的媒介（这句话还不太理解）。

代码展示：

/*-------------------------------------------------------
 * Project Name:
       Illumination of the Water Lamps V1.0
 * Instruction on Configuration:
       - MCU               :   STC15W204S
       - Frequency of CPU  :   30MHz
--------------------------------------------------------- */


/*---------------to include the head files---------------*/
#include "STC15W.h"

#include "ws2812.h"

#include "delay.h"

#include "uart.h"


/*-------------to state the sub functions----------------*/
void WS2812_Close(void);

void WS2812_1_5Line(unsigned char *p,unsigned char line);

void mine(unsigned char n,unsigned char m);


/*-------------to state the global variables----------------*/
unsigned char blue_a[3]={5,5,10};

unsigned char blue_b[3]={5,5,15}

unsigned char blue_c[3]={5,5,20};

unsigned char blue_d[3]={5,5,25};

unsigned char close[3]={0,0,0};

xdata unsigned char buffer[64];

unsigned char buf_data=0x00;

unsigned char m=0x01;


/*-------------------the main function body-----------------*/
void  main()
{

       DelayMs(1000);

       UartInit();

       UART1_SendString("STC15W204S\r\nUart is ok !\r\n");

       DelayMs(1000);

      ResetDataFlow();

      WS2812_Close();

       while(1)

       {

              mine(buf_data,m);

       }

}



//--------------------------------------------------------------
// Name of the Sub-function: mine (unsigned char)
// Functioning:
void mine(unsigned char n,unsigned char m)

{

       switch(n)

       {

              case 0x00:

                     if (m)

                     {

                     WS2812_1_5Line(blue_a,1);

                Delay100Ms(5);

                WS2812_Close();

                WS2812_1_5Line(blue_b,2);

                Delay100Ms(5);

                WS2812_1_5Line(blue_c,3);

                Delay100Ms(5);

                WS2812_1_5Line(blue_d,4);

                Delay100Ms(5);

                WS2812_1_5Line(blue_e,5);

                Delay100Ms(5);

                     }




void WS2812_Close(void)

{

       unsigned char count_sum;

       for(count_sum=0;count_sum<37;count_sum++)

       {

              SendOnePix(close);

       }

       ResetDataFlow();

}



void WS2812_1_5Line(unsigned char *p,unsigned char line)

{




       unsigned char count_sum;

       unsigned char m=1;

       switch(line)

       {

              case 1:

                     for(count_sum=0;count_sum<=36;count_sum++)

                     {

                            if(count_sum==36)

                            {

                                   SendOnePix(p);

                            }

                            else

                                   SendOnePix(close);

                     }

                     ResetDataFlow();



                     break;

              case 2:

                     for(count_sum=0;count_sum<36;count_sum++)

                     {

                            if(count_sum%6==0)

                            {

                                   SendOnePix(p);

                            }

                            else

                                   SendOnePix(close);

                     }

                     ResetDataFlow();

                     break;

              case 3:

                     for(count_sum=0;count_sum<36;count_sum++)

                     {

                            if(count_sum%6==1)

                            {

                                   SendOnePix(p);

                            }

                            else

                                   SendOnePix(close);

                     }

                     ResetDataFlow();

                     break;

              case 4:

                     for(count_sum=0;count_sum<36;count_sum++)//36¸öµÆÑ­»·

                     {

                            if(count_sum%6==2)

                            {

                                   SendOnePix(p);

                            }

                            else

                                   SendOnePix(close);

                     }

                     ResetDataFlow();

                     break;

              case 5:

                     for(count_sum=0;count_sum<36;count_sum++)//36¸öµÆÑ­»·

                     {

                            if(count_sum==3*m)

                            {

                                   SendOnePix(p);

                            }

                            else if(count_sum==(3*m)+1)

                            {

                                   SendOnePix(p);

                            }

                            else if(count_sum==(3*m)+2)

                            {

                                   SendOnePix(p);

                                   m+=2;

                            }

                            else

                                   SendOnePix(close);

                     }

                     m=1;

                     ResetDataFlow();

                     break;

       }

}

代码点评：

本人用了马骥老师提供的函数：WS2812_1_5Line(unsigned char *p,unsigned char line), WS2812_Close(void), 以及ResetDataFlow(); UartInit()。
