软件开源 - 用STC单片机控制的LED雪花灯板

内容介绍

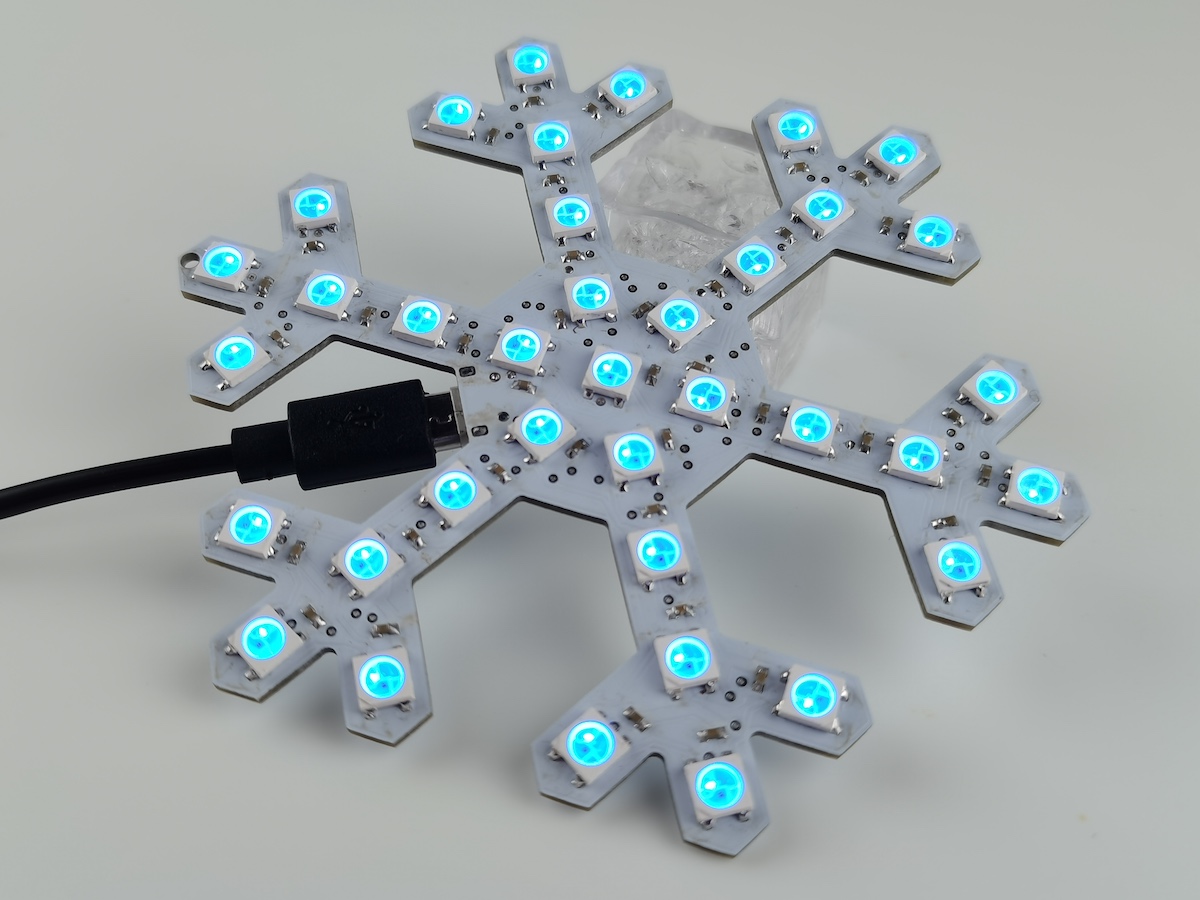

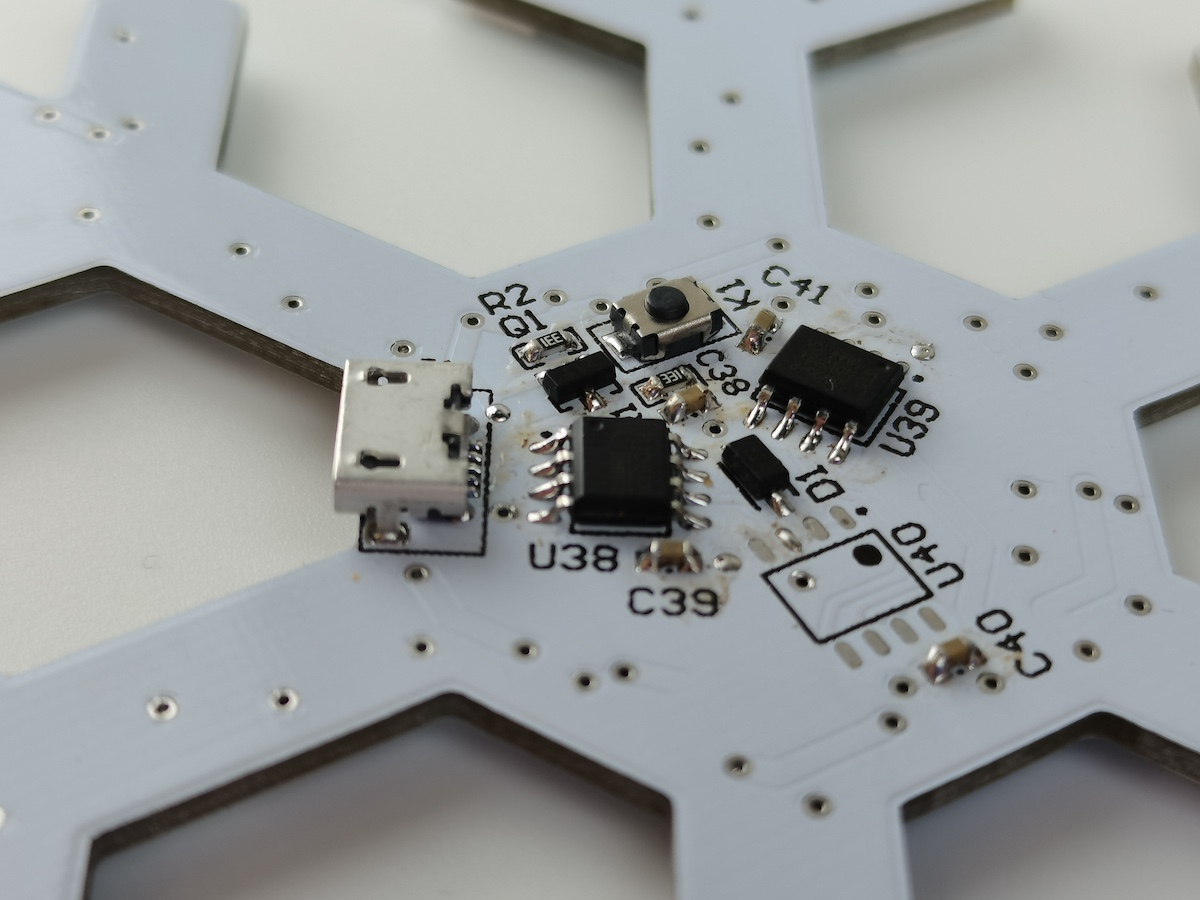

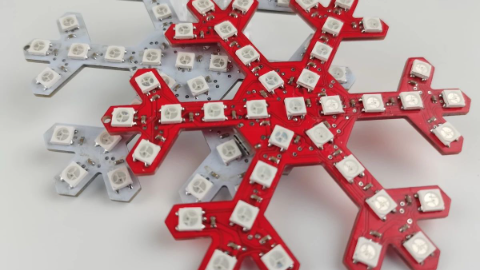

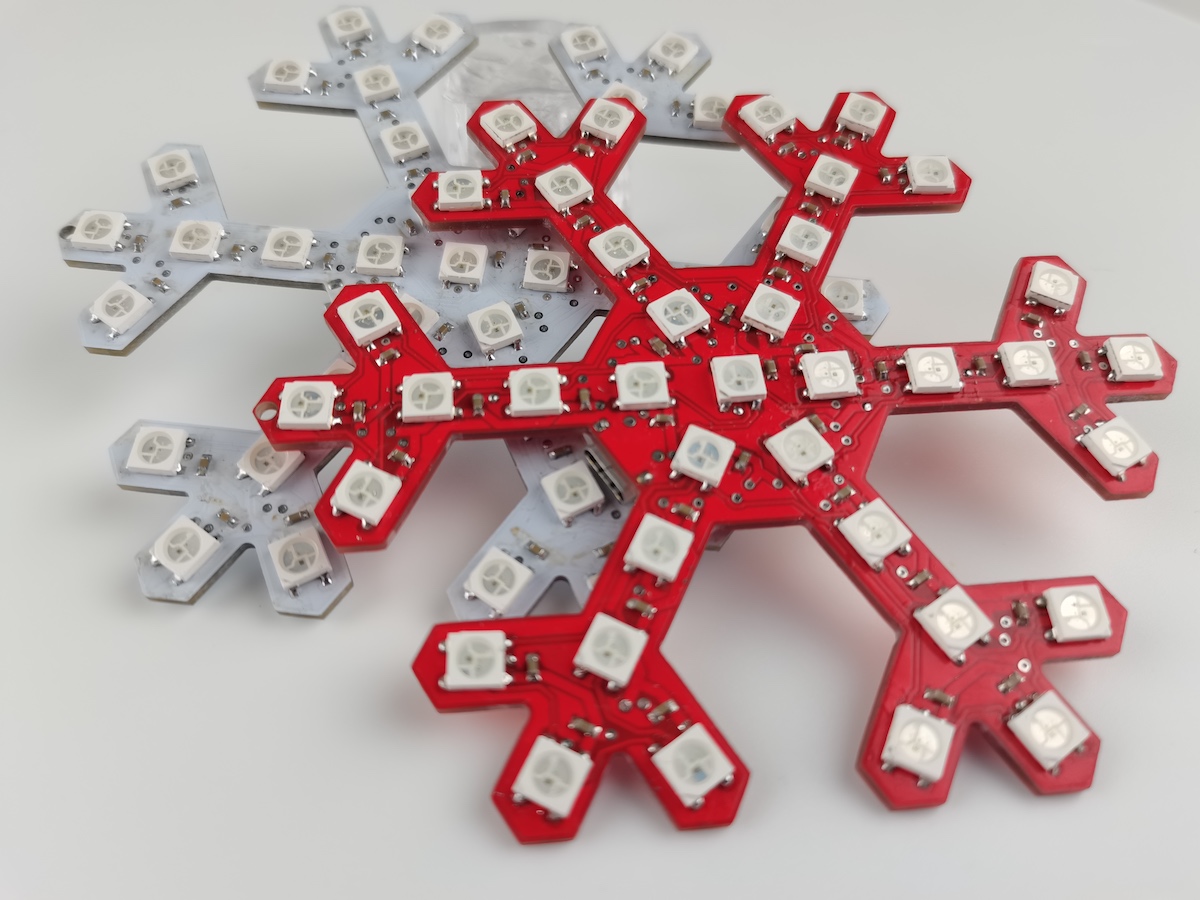

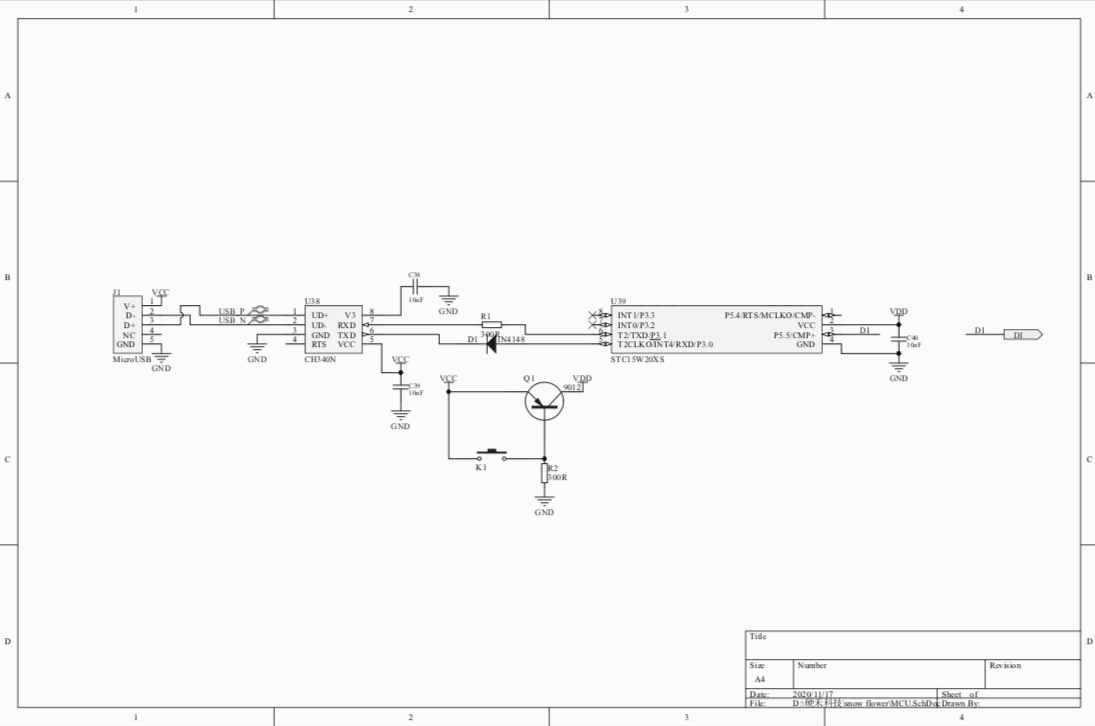

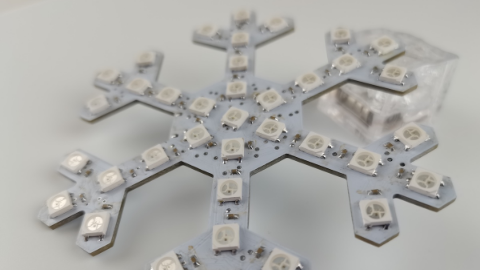

此LED雪花灯板采用STC15W24单片机作为控制器，通过编程驱动37个三色LED显示出不同的效果，在冬季尤其是节日里是个不错的装饰物，同时我们将PCB设计文件及单片机代码开源出来，方便爱好者自己动手DIY。

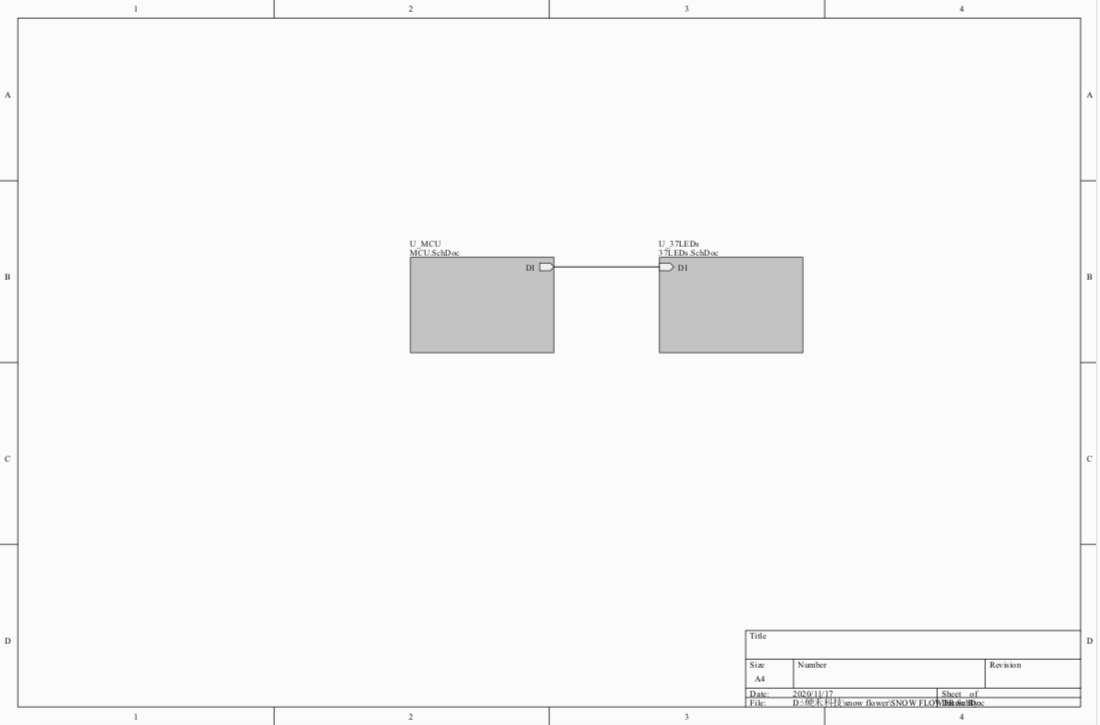

FijgqlWKPJl-10km5bB65RyL8PdY

FsxbXsS3kkdO5Wq6uqP370UR2dZy FtXjkKoRurgSz7drAwNeLN4A3Ain

参考设计程序介绍

Ws2812.c

函数	功能
void ResetDataFlow(void)	复位，为下一次发送做准备
void SendOnePix(unsigned char *ptr)	发送一个像素点的24bit数据

Delay.c

函数	功能
void DelayMs(unsigned char m)	延时函数
void Delay100Ms(unsigned char m)	延时100ms子函数（晶振频率33MHz时）

Main.c

函数	功能
void Flash_WS2812(unsigned char *p)	整体闪烁，传递颜色参数
void LED_Water(unsigned char *p)	由内而外流水点亮
void LED_Water_Color(unsigned char *p	由内而外流水点亮，颜色变化
void LED_Single_Flower(void)	单圈单个灯绽放点亮
void Water_lamp(unsigned char *p)	按1-37顺序点亮
void DIY_SNOW(unsigned char *p)	由外向内，按照数组的颜色顺序显示，最多五个颜色
void Flower(void)	一圈一圈点亮
void Flower_In(void)	一圈圈逐步点亮（外内）
void Gradual_change(unsigned char *p)	渐变亮
void Breathing_WS2812(unsigned char level,unsigned char Color)	呼吸渐变，两个参数，第一个表示集中小颜色，第二个表示颜色
void WS2812_Close(void)	将37个灯全部熄灭
void WS2812_1_5Line(unsigned char *p,unsigned char line)	让其整圈一起点亮，传递两个参数，第一个参数为显示颜色，第二个参数是让第几圈点亮,圈数1-5
void WS2812_1_5Line_In(unsigned char *p,unsigned char line)	让其整圈一起点亮，内圈颜色保持不变，传递两个参数，第一个参数为显示颜色，第二个参数是让第几圈点亮,圈数1-5
void WS2812_1_5Line_Single(unsigned char *p,unsigned char line)	让对应圈的灯流水点亮，传递两个参数，第一个参数为显示颜色，第二个参数是让第几圈点亮,圈数1-5
void WS2812_LineIn_Single(unsigned char *p,unsigned char line)	对应圈数最外层流水，里面全部点亮。传递两个参数，第一个参数为显示颜色，第二个参数是让第几圈点亮,圈数2-5

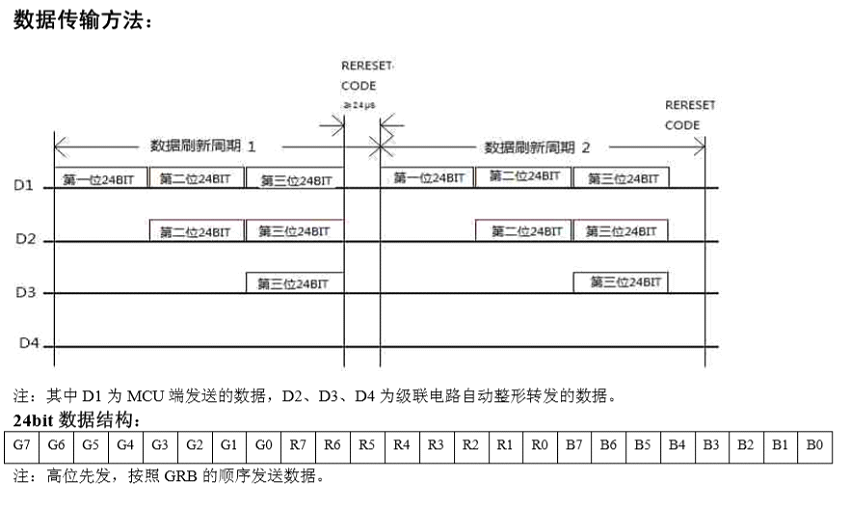

WS2812点亮原理

FoRY2XxElFM17ipTa5mM4k3aPvyd

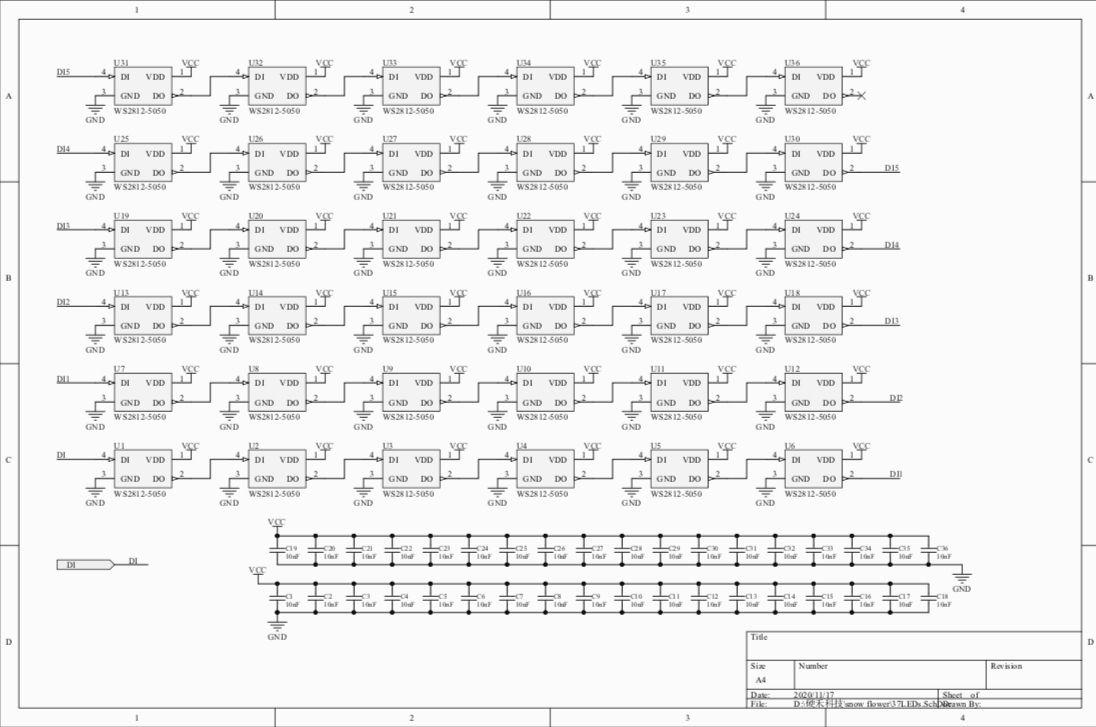

数据为单总线传输，当你连续给入数据的时候，第一个WS2812会“吃掉”24bit的数据，后面依次类推。从而使得每一个WS2812亮不一样的颜色。
程序的主要思想就是将点亮一个灯的程序封装为一个函数，然后点亮方式的程序也封装为一个函数。那么你看到的WS2812亮灭也就是不同的点亮方式的组合。再通过一个标志位来判断以什么方式亮灭。串口就是用来控制这个标志位的媒介。
