1 项目描述

Funpack第三季第五期活动，选用板卡 Teensy4.1 ，实现任务1，点灯，从板子的以太网排针处引出接口，并通过网口通信，控制板子上的LED灯。

1.1 项目介绍

该项目采用 Teensy4.1 板卡，以 Arduino IDE 作为开发环境，通过网线连接到路由器，建立一个局域网网页，手机或者电脑等移动设备在同一个局域网可以访问网页，在网页上控制板卡上的LED亮灭，也可以拖到滑条控制LED的亮度。

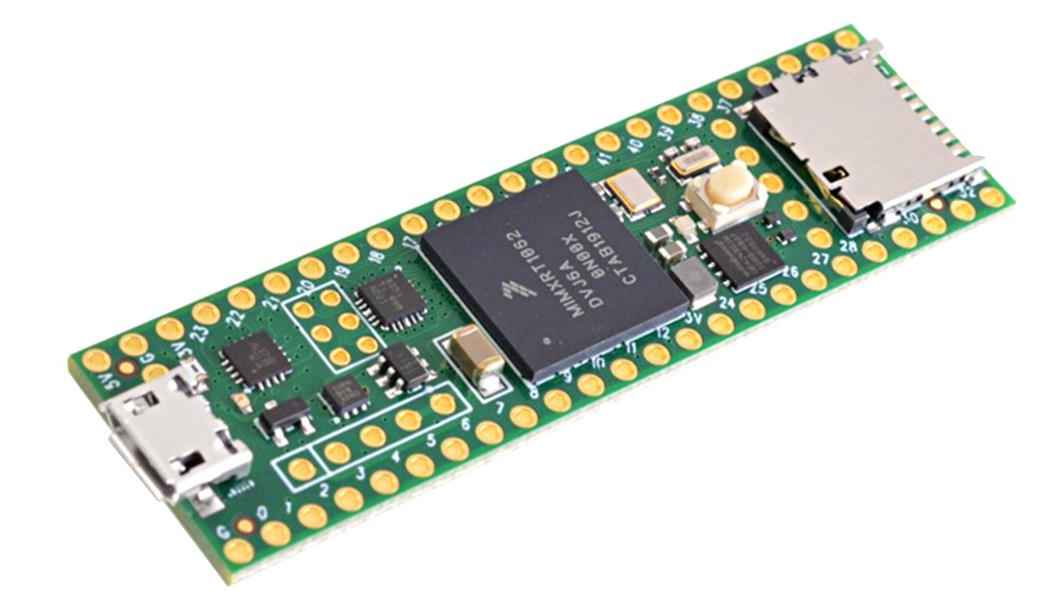

1.2 Teensy4.1 板卡介绍

Teensy4.1 开发板是一款成熟的开发板，具有完整的 Arduino 开发环境，易于开发。它采用恩智浦的 i.MX RT1062 芯片，具有 Arm Cortex-M7 内核，具有实时微控制器性能和高集成度，适用于工业和物联网应用。

i.MX RT1060 CM7 工作频率高度600MHz，具有8MB Flash和1MB片上RAM。该系列提供2D图形、摄像头、各种存储器接口和各种连接接口，包括UART、SPI、I2C、USB、2路10/100M 以太网和 3路 CAN。用于实时应用的其他功能包括高速GPIO、CAN FD 和同步并行 NAND/NOR/PSRAM 控制器。

1.3 设计思路

该项任务分解成以下4个子任务：

• 开发板点亮、熄灭LED
• 开发板以PWM的方式调节LED的亮度
• 开发板通过网线接入网络，创建网页服务器
• 服务器添加功能，网页控制LED亮灭，拖动滑条控制LED亮度

1.3.1 点亮、熄灭LED

第一次接触 Arduino 开发环境，先从点灯开始。安装 Arduino IDE，创建点灯工程并不难，这里不赘述了。以下是一个最简单的点灯代码：

const int led_pin = 13; // 内置的 LED 管脚是 13

void setup(void)
{
	pinMode(led_pin, OUTPUT); // 设置管脚为输出模式
}

void loop(void)
{
	digitalWrite(led_pin, HIGH); // 管脚输出高电平
	delay(500);                  // 延时 500ms

	digitalWrite(led_pin, LOW); // 管脚输出低电平
	delay(500);                 // 延时 500ms
}

1.3.2 以PWM的方式调节LED亮度

Arduino 平台支持脉宽调制（PWM, Pulse Width Modulation），这是一种用于控制模拟电路或调节数字信号平均功率的技术。PWM 通过快速地开启和关闭数字信号来实现这一点，其占空比（即信号处于高电平的时间与周期的比率）决定了输出的平均电压值。

• 占空比 (Duty Cycle)：是指一个周期内信号为高电平的时间所占的比例。例如，50% 的占空比意味着信号一半时间是高电平，另一半时间是低电平。
• 频率 (Frequency)：PWM 信号的频率决定了每秒钟发生多少个完整的周期。不同的引脚可能支持不同的 PWM 频率。
• 分辨率 (Resolution)：指 PWM 占空比可以设置的精度，通常以位数表示。8 位分辨率意味着有 256 (2^8) 个可能的占空比设置。

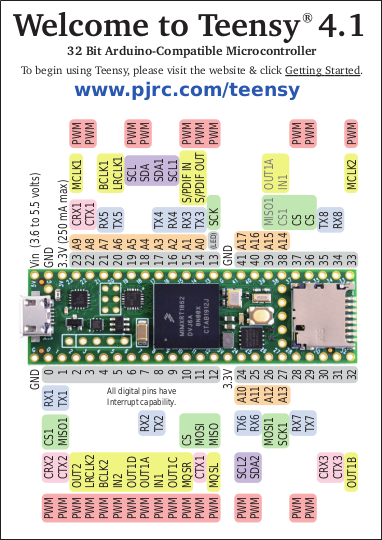

并非所有的 Arduino 数字引脚都支持 PWM。例如 Teensy4.1 标有 PWM 的管脚才支持，如下图所示。

analogWrite() 函数

在 Arduino 中，使用 analogWrite() 函数来生成 PWM 信号。该函数接受两个参数：要设置的引脚编号和占空比值（范围通常是0到255，对应0%到100%的占空比）。

通过 PWM 调节 LED 亮度的示例代码如下：

int ledPin = 9; // 选择连接 LED 的引脚

void setup() {
  pinMode(ledPin, OUTPUT); // 设置为输出模式
}

void loop() {
  for (int i = 0; i <= 255; i++) { // 从 0 到 255 循环
    analogWrite(ledPin, i);        // 改变 PWM 占空比
    delay(15);                     // 等待 15 毫秒
  }
  for (int i = 255; i >= 0; i--) { // 从 255 到 0 循环
    analogWrite(ledPin, i);        // 改变 PWM 占空比
    delay(15);                     // 等待 15 毫秒
  }
}

1.3.3 接入网线，创建服务器

连接 Ethernet Kit 到 Teensy4.1 开发板，另一头连接到路由器。然后代码中引入 NativeEthernet 库，先设置MAC和IP地址，然后创建HTTP服务器，等待客户端连接并处里客户端连接请求。

以下代码是一个最简单的示例：

#include <NativeEthernet.h>

byte mac[] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED}; // 设置板卡MAC地址
IPAddress ip(192, 168, 3, 16); // 设置板卡IP 地址
EthernetServer server(80); // 创建以太网服务器，端口 80 （HTTP协议的默认端口）

void handleRequest(String request) {
	// TODO: 处理网页请求
}

void sendResponse(EthernetClient client) {
	// 生成网页响应，再发送给客户端
}

void setup(void) {
	Serial.begin(115200); // 初始化串口
	Ethernet.begin(mac, ip); // 初始化以太网
	server.begin(); // 初始化HTTP服务器

	Serial.println("Server is at " + String(Ethernet.localIP() )); // 打印本地以太网IP地址
}

void loop(void) {

	// 监听客户端请求
	EthernetClient client = server.available();

	if (client) {
		boolean currentLineIsBlank = true;
		String currentRequest = "";

		while (client.connected()) {
			if (client.available()) {
				char c = client.read();
				currentRequest += c;

				if (c == '\n' && currentlineIsBlank) { // 请求结束符（空行）
					handleRequest(currentRequest); // 处理网页请求


					sendResponse(client); // 生成 HTTP 响应，发送网页到客户端
					break;
				}

				if (c == '\n') {
					currentLineIsBlank = true;
				} else if (c != '\r') {
					currentLineIsBlank = false;
				}
			}
		}
		delay(1);
		client.stop();
	}
}

1.3.4 网页控制LED亮灭、滑条控制亮度

实现上面的 handleRequest() 函数，处理客户端请求，解析LED控制命令，然后实现 sendRequest() 函数，把执行结果封装成网页响应文本信息，再发送给客户端。

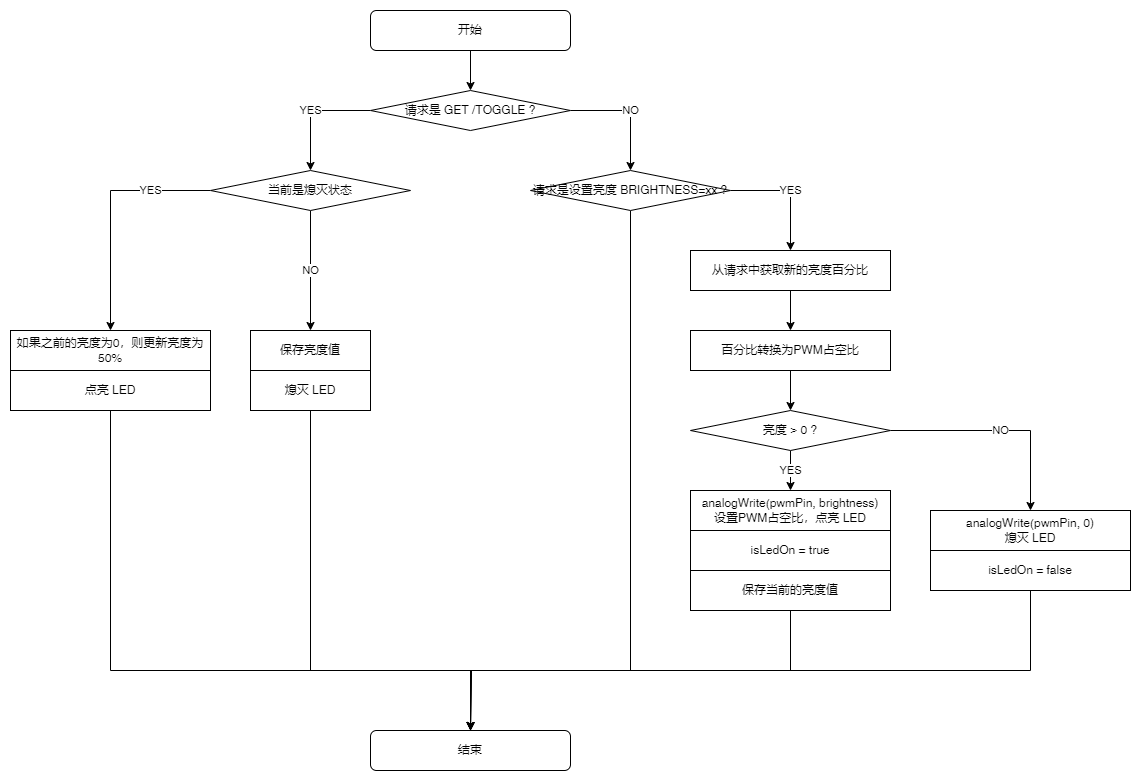

这两个函数的详细实现参见下文软件流程图。

1.4 硬件介绍

此次活动采购了两个物件，一个是主控 Teensy4.1，一个是 SparkFun Electronics ETHERNET Kit For Teensy4.1。

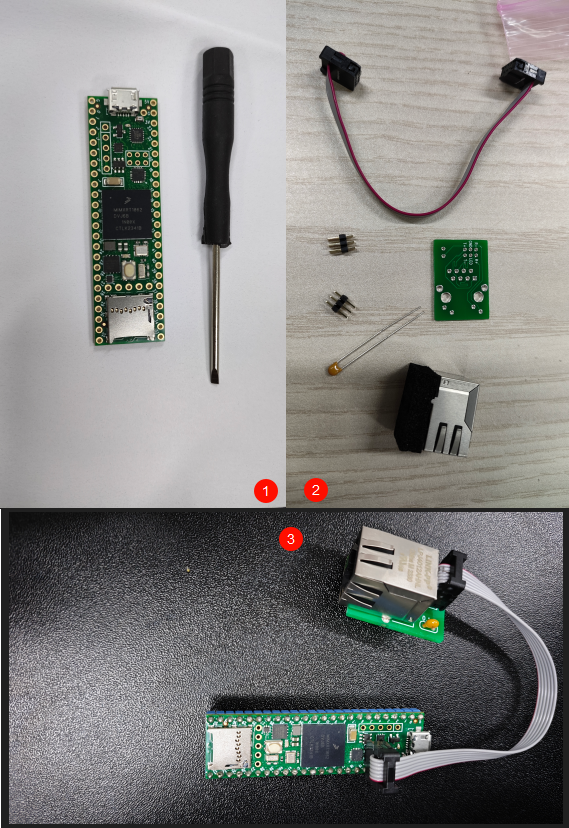

在将 Teensy4.1 焊上排针，把 Ethernet Kit 排线、网口焊接到PCB上，最终插入到 Teensy4.1 板卡上，效果如下图3.

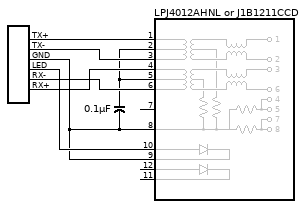

插曲：Ethernet Kit 一头通过网线接入到路由器，只有一个灯是亮的。我以为是哪里出问题了，以为另外一个灯坏了。最终检查 Ethernet Kit 原理图，才发现只有一个灯接到了 LED 管脚，另外一个灯两个管脚都浮空。

2 软件流程图

此项目基于 HTTP 服务，在局域网建立一个网页服务器，等待客户端请求，然后处理请求，最后把处理后的结果包装到网页文本中再次发送给客户端。

2.1 主流程

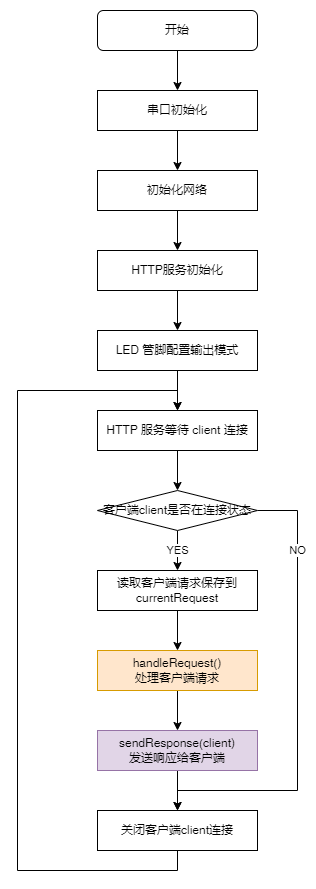

整个程序的主流程如下图所示：

1. 在全局变量和 setup() 函数中初始化硬件、初始化网络，最后初始化 HTTP 服务；
2. HTTP 服务等待客户端连接，接收客户端请求；
3. 处理客户端请求，并发送响应给客户端；
4. 关闭当前客户端请求，并等待下一个客户端请求；

相关代码如下

#include <Arduino.h>
#include <NativeEthernet.h>

// 设置连接以太网的MAC地址和IP地址
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
IPAddress ip(192, 168, 3, 16);  // 设置开发板的IP地址

// 创建以太网服务器，端口80（HTTP协议的默认端口）
EthernetServer server(80);

// LED控制引脚
int pwmPin = 13;   // 使用 PWM 的引脚（pin 13）
int brightness = 128; // 初始化亮度为最大值的一半（128）
int previousBrightness = 128; // 保存熄灭前的亮度

bool isLedOn = true; // 保存LED的开关状态

/*-----------------------------------------  函数声明  ---------------------------------------------*/

void handleRequest(String request);
void sendResponse(EthernetClient client);
int percentToBrightness(int percent);

/*-----------------------------------------  函数实现  ---------------------------------------------*/

// 将百分比转换为对应的 0-255 亮度值
int percentToBrightness(int percent)
{
	return map(percent, 0, 100, 0, 255);
}

void setup()
{
	Serial.begin(9600);  // 初始化串口，用于调试输出
	// 初始化以太网
	Ethernet.begin(mac, ip);
	server.begin();

	// 设置LED引脚为输出模式
	pinMode(pwmPin, OUTPUT);

	// 初始化LED状态和亮度，设置初始亮度为最大值的一半
	analogWrite(pwmPin, brightness);

	Serial.print("Server is at ");
	Serial.println(Ethernet.localIP());
}

void loop()
{
// 监听客户端请求
	EthernetClient client = server.available();
	if (client) {
		boolean currentLineIsBlank = true;
		String currentRequest = "";

		while (client.connected()) {
			if (client.available()) {
				char c = client.read();
				currentRequest += c;

				// 请求结束符（空行）
				if (c == '\n' && currentLineIsBlank) {
				  // 处理网页请求
					handleRequest(currentRequest);

					// 生成HTTP响应，发送网页到客户端
					sendResponse(client);

					break;
				}
				if (c == '\n') {
					currentLineIsBlank = true;
				} else if (c != '\r') {
					currentLineIsBlank = false;
				}
			}
		}
		delay(1);
		client.stop();
	}
}

2.2 处理客户端请求

服务器接收到客户端的请求，分为两类：

1. 一类是 GET /TOGGLE 即网页上的按钮，按下表示LED由点亮变为熄灭，由熄灭变为点亮；
2. 一类是 BRIGHTNESS= 即网页上的滑条，滑条拖动一次则发送这个请求给服务器。服务器根据滑条数值来改变LED的亮度；

我修复了一个问题，如果滑条拖动到0则熄灭LED，但是如果下次从网页按钮点亮LED，那么由于之前的滑条数值为0，那么点亮LED时的亮度值为0，因此点亮动作执行了但是LED实际没有点亮。我增加了一个变量 previousBrightness 来保存之前的亮度值，如果之前的亮度值为0，再次点亮LED时，默认把亮度值调整为 50% ，可以避免没有点亮的问题。

这个功能对应的函数是 handlRequest()，代码如下：

// 处理客户端请求，解析LED的控制指令
void handleRequest(String request)
{
	// 控制LED亮灭
	if (request.indexOf("GET /TOGGLE") != -1) {
		if (isLedOn) {
			previousBrightness = brightness; // 保存当前亮度
			analogWrite(pwmPin, 0);          // 熄灭LED
			isLedOn = false;
		} else {
			// 重新打开LED，如果亮度为0，恢复最大值的一半
			if (previousBrightness == 0) {
				brightness = 128;
			} else {
				brightness = previousBrightness;
			}
			analogWrite(pwmPin, brightness);
			isLedOn = true;
		}
	} else if (request.indexOf("BRIGHTNESS=") != -1) { // 解析亮度调节请求，百分比值映射到0-255
		int index = request.indexOf("BRIGHTNESS=");
		String percentValue = request.substring(index + 11);  // 百分比值
		int percent = percentValue.toInt();

		// 将百分比转换为0-255的亮度范围
		brightness = percentToBrightness(percent);
		brightness = constrain(brightness, 0, 255); // 限制范围为0-255

		// 如果亮度不为0，点亮LED
		if (brightness > 0) {
			analogWrite(pwmPin, brightness);  // 使用PWM控制亮度
			isLedOn = true; // 无论LED之前是否关闭，都应该点亮
			previousBrightness = brightness;  // 更新保存的亮度值
		} else {
		  // 如果亮度为0，保持LED关闭
			analogWrite(pwmPin, 0);
			isLedOn = false;
		}
	}
}

2.3 发送响应请求

在处理完客户端的请求后，在这个函数 sendResponse() 中构造响应文本，然后发送到对应的客户端。流程如下：

• 网页界面布局，添加标签、按键、滑条等元素
• 根据变量 isLedOn 设置 LED 状态的按键样式
• 根据变量 brightness 亮度值更新滑条的百分比数值
• 给滑条绑定函数，每当滑条拖动则提交表格，更新 BRIGHTNESS=xxx 请求
• script 函数，实现滑条拖动时监听状态的函数
• script 函数，window.load() 窗口加载时更具 isLedOn 更新滑条的背景色
• script 函数，设置一个定时器，每隔1000ms请求主页
• 发送网页文本和样式到客户端

3 功能展示及说明

3.1 网页效果

先确保电脑或者手机和开发板在同一个局域网，然后在浏览器中输入开发板IP地址，如下图：

1. 网页页面中间上方一个标签显示 LED Control
2. 中间一行左边一个标签 LED Status: 右边是一个按键表示 LED 亮灭的状态，单击可以切换LED 点亮、熄灭；
3. 下方一行左边一个标签 Set LED Brightness: 右边是一个滑条，拖动可以改变LED亮度。
4. 如果滑条拖动到最左边，滑条数值为0，则表示关闭LED，同时上方的按键变为灰色；如果拖动滑条数值不为0，上方的按键变为黄色；

演示视频，见 B站视频-Funpack3-5 Teensy4.1 网络控制LED

4 心得体会

此次活动收获颇丰：

1. 第一次接触 Arduino 开发环境，从零学会了环境搭建、代码编写、调试。随着学习的深入，尝试着用 PlatformIO IDE 也能搭建环境、写代码，更方便的完成任务；
2. 之前接触过NXP的其他芯片，尝试用 NXP 官方 IDE 开发 i.MX RT1062 点灯程序，编译输出 hex 文件，成功用 Teensy Loader 烧录并运行；
3. Arduino 环境支持的第三方库非常丰富，引用非常方便，开发项目原型非常便捷；
4. 引用第三方库创建网页应用非常方便，只需处理用户请求、再发送结果给客户端，流程简洁，可类比UART命令行程序，读取输入、解析命令、执行命令、发送结果；
5. Arduino IDE 也有缺点，编译每次都从零开始，速度很慢，属实让人着急；用 PlatformIO IDE 就非常方便，支持增量编译。
