板卡介绍

Teensy 4.1是一款功能强大的Arduino兼容开发板，搭载了恩智浦i.MX RT1062芯片，拥有高达600MHz的处理速度和1MB的RAM。它具备丰富的I/O功能，包括以太网、SD卡插槽和USB主机端口。支持动态时钟缩放和低功耗运行，适合工业和物联网项目。

恩智浦的i.MX RT1062芯片是一款基于ARM Cortex-M7内核的高性能微控制器，具备以下特性：

- 600 MHz的运行频率，提供强劲的计算能力。

- 支持64位和32位浮点运算，增强了数据处理能力。

- 拥有7936K闪存、1024K RAM，以及4K EEPROM，为应用程序提供充足的存储空间。

- 支持QSPI存储器扩展，可以连接额外的RAM或闪存芯片。

- 双USB端口，支持480 Mbps的传输速度。

- 55个数字I/O引脚，其中35个支持PWM输出，18个模拟输入引脚，提供丰富的接口选项。

- 8个串行端口、3个SPI端口、3个I2C端口，以及多种音频接口，满足多种通信需求。

- 支持3个CAN总线，包括一个支持CAN FD的总线。

- 包含SDIO接口的microSD卡插槽。

- 集成以太网控制器和PHY芯片，支持10/100 Mbit的速度。

- 32个通用DMA通道，提高数据传输效率。

- 加密加速器和随机数生成器，增强安全性。

- 内置RTC，用于日期和时间管理。

- 可编程FlexIO，提供灵活的I/O配置。

- 像素处理流水线，适合图形处理应用。

- 外设交叉触发功能，增强设备间的协同工作能力。

- 电源开关管理，支持低功耗运行。

- 支持超频，可超过600MHz的运行频率。

它还具备高性能的内核、高速缓存、全功能FPU、内存保护单元、紧密耦合的GPIO、片上存储空间、多种外部存储接口、通用2D图形引擎、多种显示和摄像头接口、音频接口、丰富的通信接口、多种定时器、模拟接口、系统调试功能和全面的电源管理功能。这些特性使得i.MX RT1062芯片非常适合用于工业控制、物联网设备、多媒体应用等多种高性能嵌入式系统。

官方也提供开发和应用的案例，使用起来非常方便，具体软件环境配置请查看https://www.pjrc.com/teensy/td_download.html

任务要求

任务1：点灯！从板子的以太网排针处引出接口，并通过网口通信，控制板子上的LED灯

设计思路

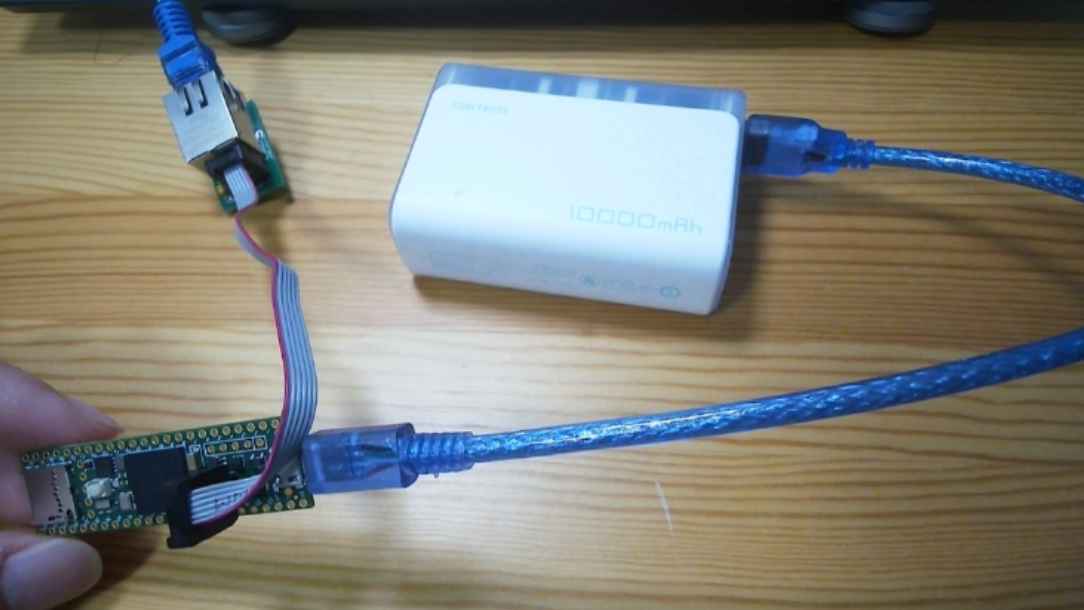

因为板卡自带网卡芯片，我们只需要将网口引出，板卡上的网口是使用PH2.0接口，官方虽然有网口的拓展套件，但价格还是比较贵的，毕竟是从海外运输过来。

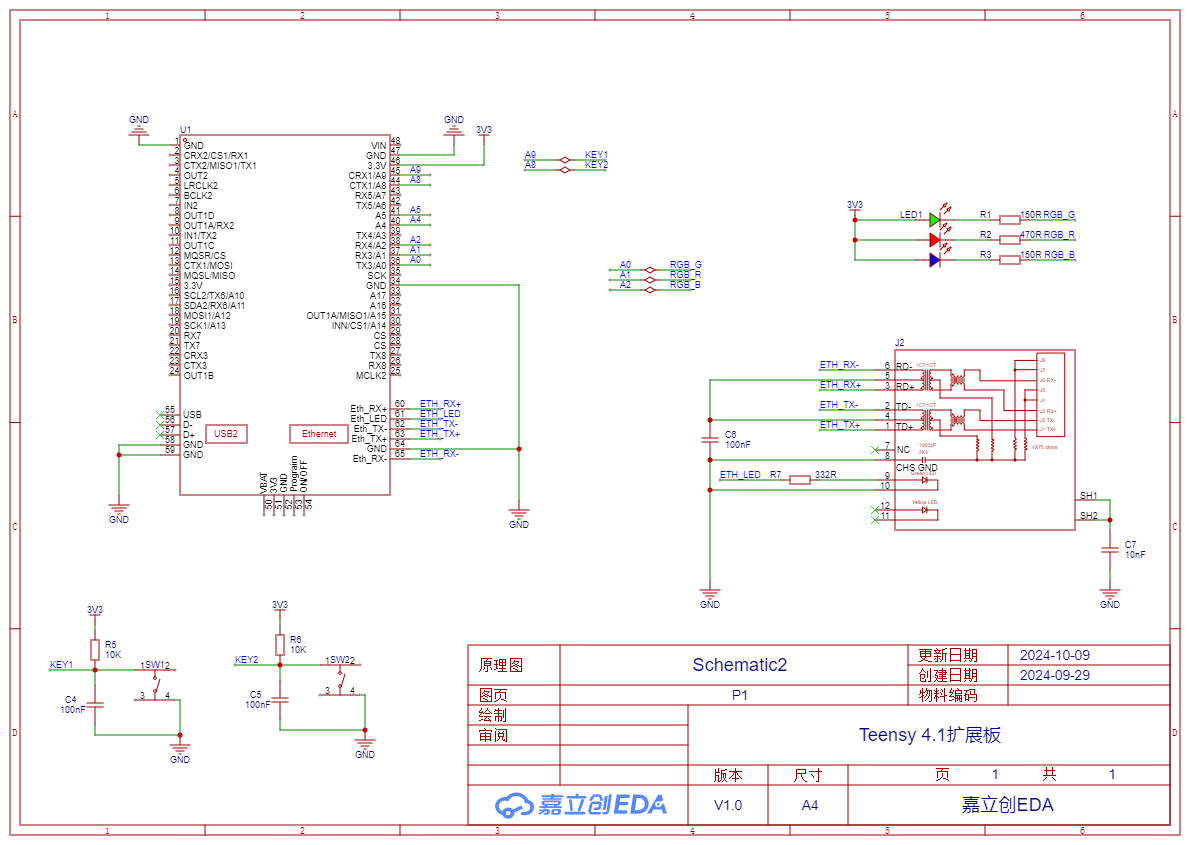

简单的了解网口定义，我使用了HR911105A内部带有网口变压器，引脚定义直接看官网的原理图一一对应即可。

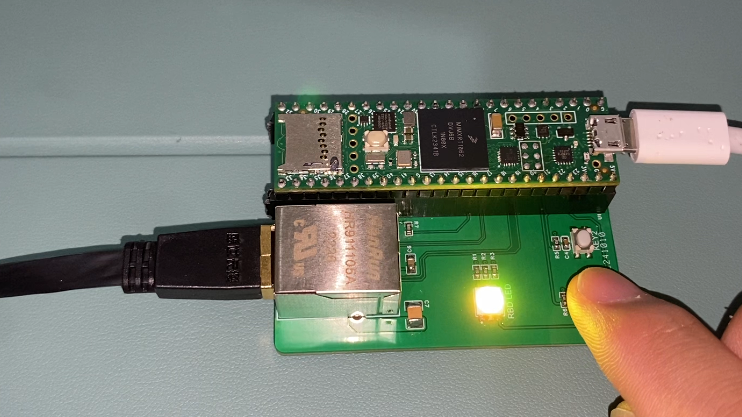

我是用5050封装的RGB，可以实现独立点亮红绿蓝颜色的灯，控制的时候只需要将IO电平为0即可实现点灯，另外配置了两个用户按键实现切换颜色和信息上报的功能

软件部分使用官方推荐的Arduino开发框架，在网络通信方面使用的是QNEthernet库，使用起来也也是非常的简单，配置好网络参数，代码中监听指定的消息内容即可实现控制LED

我设计的软件思路如下

初始化网口配置，在循环中监听消息

收到指定的消息，使用 digitalToggle(灯的IO);来实现切换灯的亮/灭。

  if (message == "000") {
    digitalToggle(A0);
    if(digitalRead(A0)==1)
    {
      sendRequest("BLUE LED OFF\r\n");
    }else{
       sendRequest("BLUE LED ON\r\n");
    }

  } else if (message == "001") {
    digitalToggle(A1);
    if(digitalRead(A1)==1)
    {
      sendRequest("RED LED OFF\r\n");
    }else{
       sendRequest("RED LED ON\r\n");
    }
  } else if (message == "002") {
    digitalToggle(A2);
    if(digitalRead(A2)==1)
    {
      sendRequest("GREEN LED OFF\r\n");
    }else{
       sendRequest("GREEN LED ON\r\n");
    }
  }

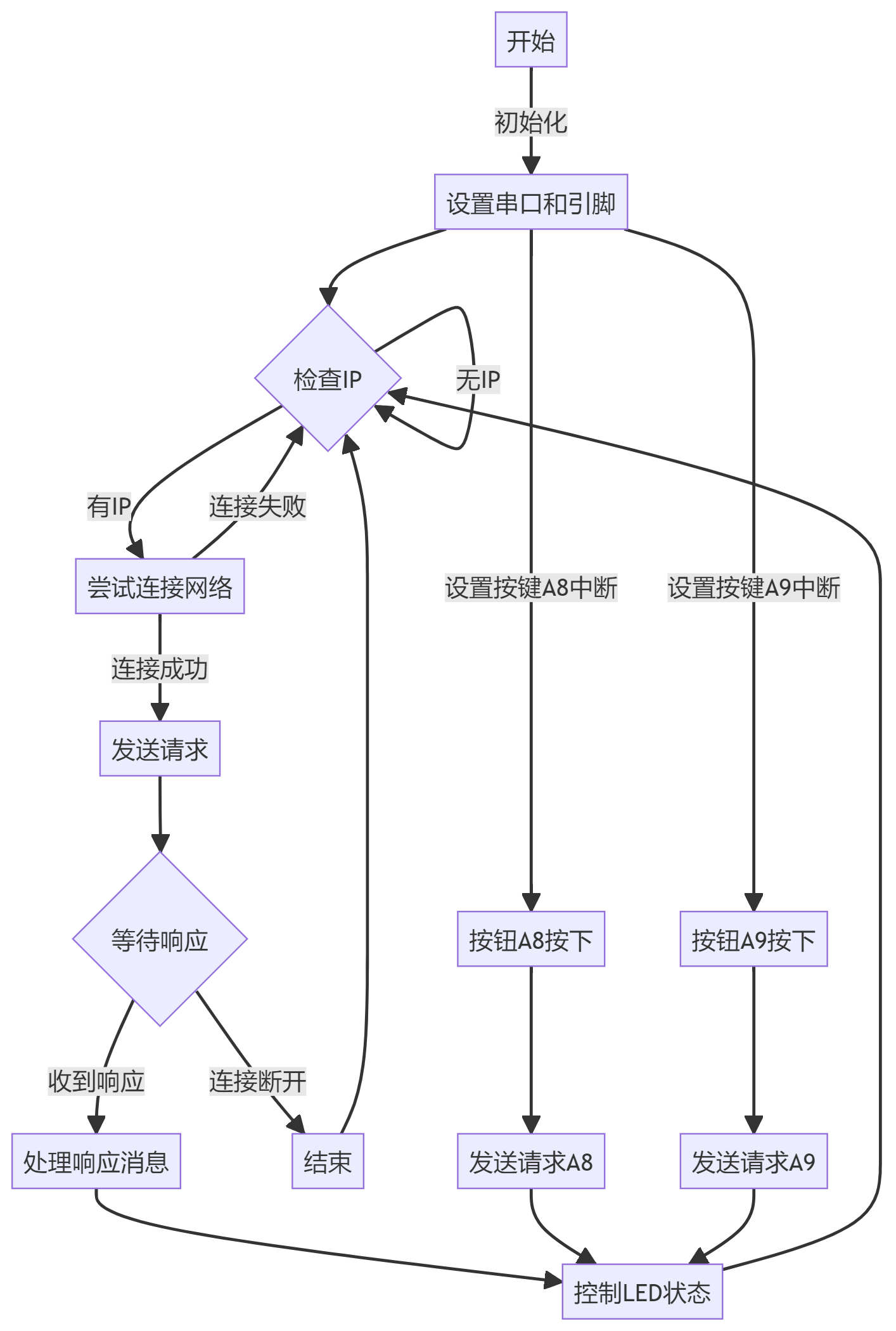

软件框图

活动心得

参加电子森林的FunPack第五期活动，我学习了如何通过以太网接口控制LED灯。这次经历让我对电子设计有了更深的认识，也提高了我的实践技能。同时感谢电子森林平台，每一期的FunPack活动都可以带来很多好玩的板卡，我会继续支持平台，共同学习进步。
