创意方案介绍

本项目基础部分是计划复刻一个国外的项目：https://www.youtube.com/watch?v=sVv1oc14X1w&t=238s

此项目应该是我看到过的第一个使用透明oled屏幕完成的相对有意义的作品，那会某宝上还没有卖透明oled屏幕的。

后续计划在挑战部分将主控更新到esp32，并尝试修改外形使其成为合适的桌面显示设备。

方案框图介绍

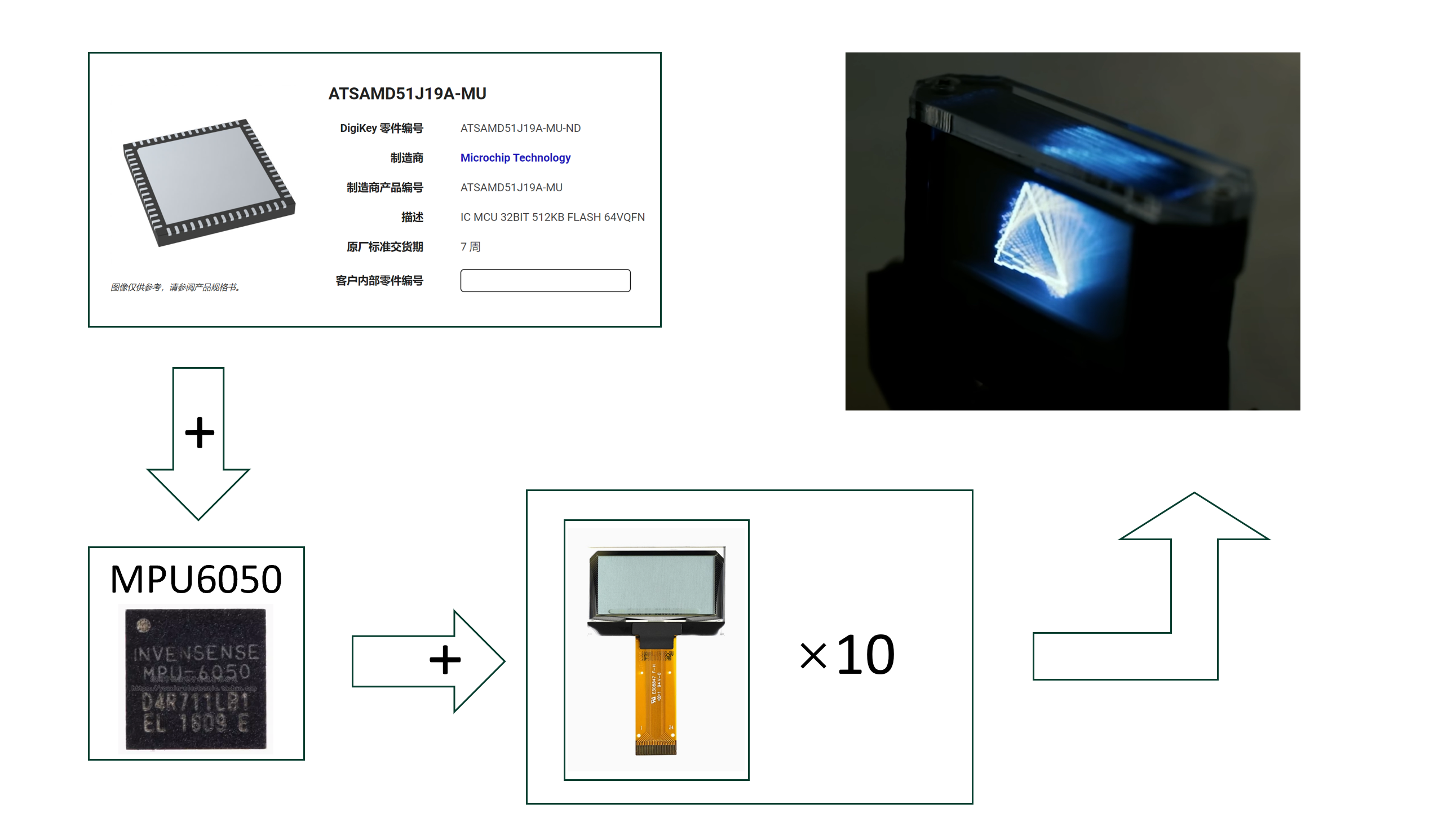

基础部分的方案框图如下，项目使用atsamd51j19a作为主控，这是来自赞助商microchip的arm cortex m4内核mcu，曾经一度也是支持arduino开发环境的最强性能芯片。曾经在国外的玩家还是很多的。

整个项目使用十片透明oled屏幕堆叠而成，单片oled屏幕分辨率为128*64，实际总显示像素为128*64*10，oled和mcu基于spi总线连接通过切换cs引脚实现多快屏幕的控制切换。

硬件上还用了一片mpu6050，用于辅助实现一些如重力感应等较为有趣的显示内容。

后续挑战部分计划使用的是赞助商乐鑫科技的esp32 c6芯片，此款芯片单精度性能不弱于s3且似乎可以做到非常优秀的功耗控制（看乐鑫官方开源的温湿度计基于c6芯片可以做到22ua的低功耗水平），个人感觉非常适合作为iot设备的主控使用。

心得体会

感谢eetree和得捷电子举办这次的Fastbond活动，让我有机会复现这个很有意思的项目。atsamd51和esp32都是非常成熟的arduino环境mcu，希望在这次活动中我可以玩得尽兴。
