创意方案与方向简介

有时候人会在睡觉前突然担心闹钟是不是忘记设置，或者需要偶尔修改一下闹钟时间，但是此时手机已经放下或原理睡眠区域。此时需要在无接触情况下实现闹钟的开启、设置或修改。基于此需求，本方案所设计的产品可实现：

1. 通过语音命令实现与MCU的交互
2. 通过语音命令设置、修改闹钟信息，通过RTC芯片进行定时
3. 闹铃为系统内预设，通过音频解码器后经蜂鸣器输出
4. 利用ESP-ADF框架进行语音相关功能的开发：使用提示词进行唤醒与命令交互

物联网方向：物联网行业的蓬勃发展也将潜移默化中，改变、便利、丰富人们的日常生活。需要有差异化、多功能集成、切中用户需求的智能设备出现，才能在这一赛道中崭露头角。

设计方案

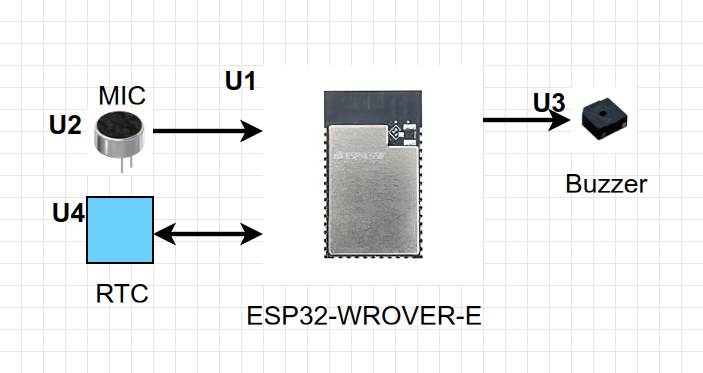

方案框图

本项目的系统框图设计如下，使用 Scheme-it 工具绘制。

 主要元器件

系统所用的到的主要元器件及功能介绍如下：

主控：乐鑫ESP32-WROVER-E模组

是通用型 Wi-Fi + Bluetooth + Bluetooth LE MCU 模组，功能强大，用途广泛，可以用于低功耗传感器网络和要求极高的任务，例如语音编码、音频流和 MP3 解码等。

RTC：美信MAX31341CETB+T

MAX31341低电流实时时钟(RTC)是一款计时器件，可提供纳安级计时电流，延长电池寿命。 MAX31341支持6pF高ESR晶体，扩大了器件可用晶体的范围。 该设备可通过 I2C 串行接口访问。其功能包括两个时钟闹钟、中断输出、可编程方波输出、串行总线超时机制以及用于存储用户数据的 64 字节 RAM。 时钟/日历提供秒、分、时、日、日期、月和年信息。 对于少于 31 天的月份，月底的日期会自动调整，包括闰年的更正。

因此，主控芯片可通过I2C与其交互，从而实现时间与日期显示（首先从互联网上获取时间，再通过RTC计时）；同时可以实现闹钟功能，到点可产生中断，从而执行中断任务。低功耗的特性有利于整个系统长时间计时。

蜂鸣器：CPT-14146-80T

采用小体积的蜂鸣器为宜。使用三极管可以搭建一个简单的蜂鸣器驱动电路，通过IO口输出PWM波，从而实现蜂鸣器输出。该部分主要实现闹钟、倒计时的提醒功能。

心得体会

此次项目主要注重产品的系统设计、功能设计，及各品牌IC模块的搭配，从而打造一款具有差异化、多功能的智能家用产品。
