基础题2_双电源积分电路和微分电路：
实验目标
1. 进一步学习集成运放的使用方法
2. 学会搭建和调试由集成运放组成的积分和微分电路
1. 积分运算电路

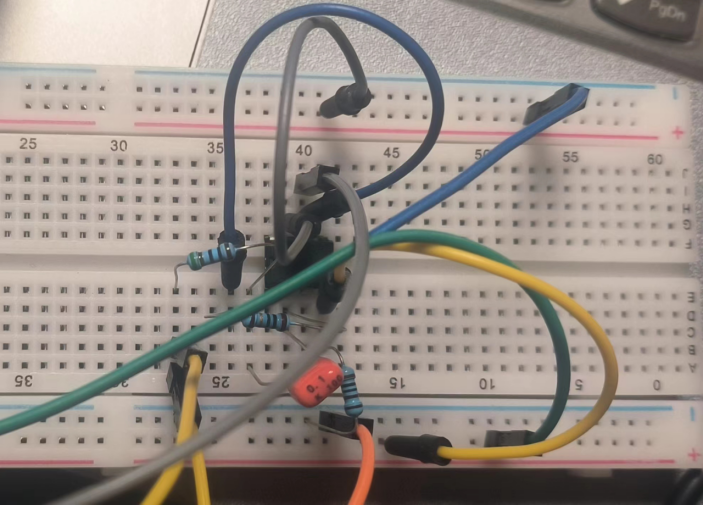

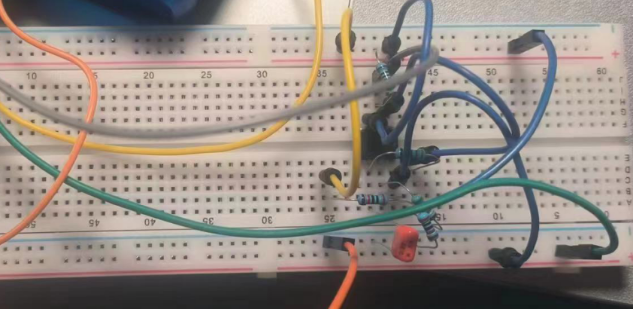

在面包板上，搭接成积分运算电路（R= Rꞌ=10kΩ，RF=1MΩ，C=0.01μF）按照表1中输入电压的要求，调整信号源，分别作用于电路输入端，用示波器测量并记录输出电压及其波形。
2. 微分运算电路

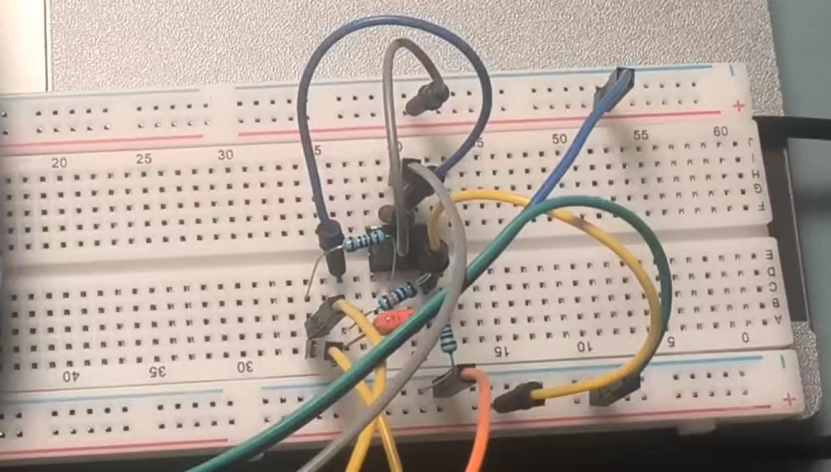

在面包板上，搭接成微分运算电路（R= Rꞌ =10kΩ，R1=180Ω，C=0.1uf，其中R1与C串联），按照表2中输入电压的要求，调整信号源，分别作用于电路输入端，用示波器测量并记录输出电压及其波形。
基础题3_单电源集成运放交流耦合放大器
实验目标
1.学习集成运放的单电源使用。
2.掌握交流耦合单电源集成运放放大器的测试方法。
3.了解交流耦合单电源集成运放放大器的特点。

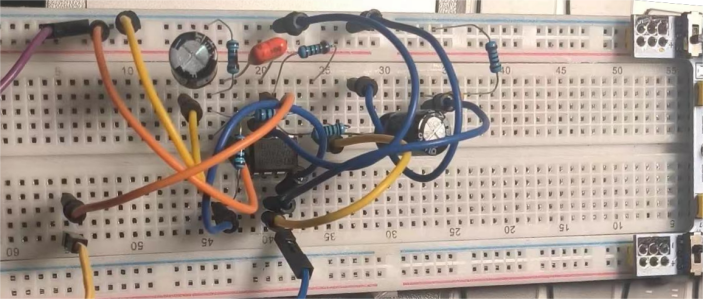

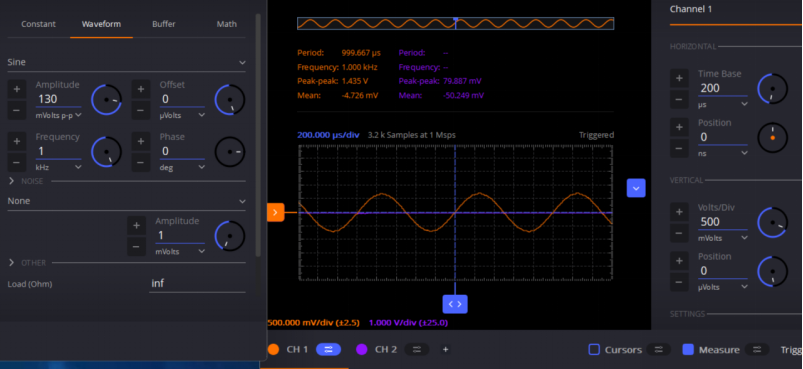

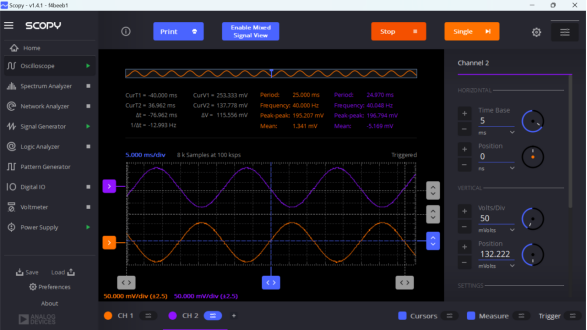

调节输入信号幅度为VPP=130mV,此时输出波形基本不失真。测得此时输出电压vo=1.435V，所以Av=vo/VPP=11.03
基础题12_数控稳压电源
实验目标
1.了解LM117集成稳压器的引脚及其使用
2.学会用LM117集成稳压器构建稳压电源及其参数测试

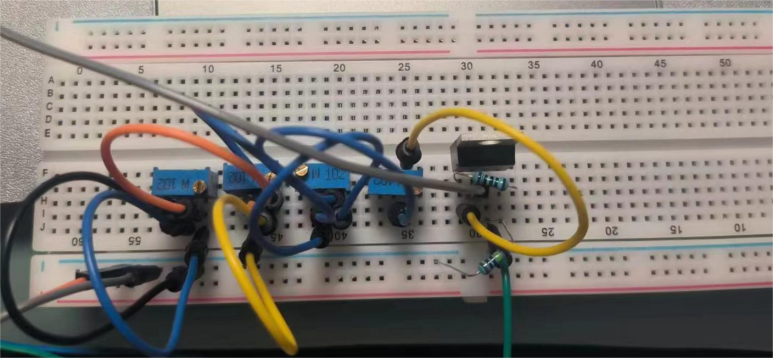

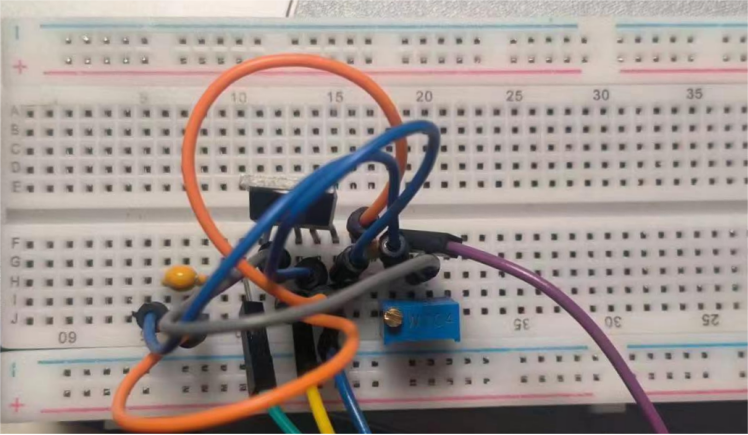

当A＝B＝C＝“1”时，调节R2，使输出电压VO＝4V，当A＝“0”，B＝C＝“1”时，调节R3，使输出电压VO＝8V，当B＝“0”，A＝C＝“1”时，调节R4，使输出电压VO＝6V，；当C＝“0”，A＝B＝“1”时，调节R5，使输出电压VO＝5V。
基础题13_负载不接地式稳流源
实验目标
1.了解稳流电源的电路原理和结构
2.学会稳流电源的电路搭建及其参数测试

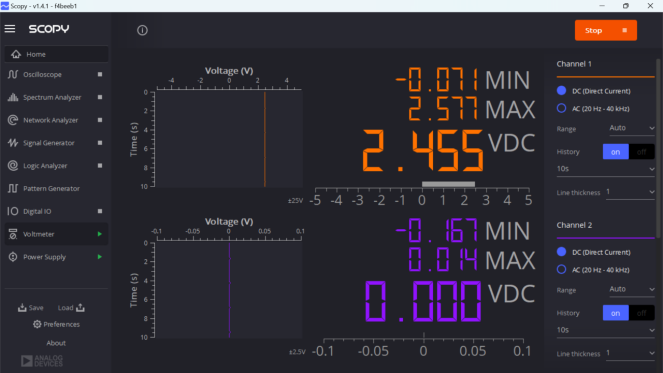

改变LED的数量，测量R的端电压，保持在2.5V，说明流过LED的电流为2.5mA。
基础题14_单电源矩形波发生器
实验目标
1. 了解单电源矩形波发生器电路原理和结构
2. 学会单电源矩形波发生器电路的搭建及其参数测试

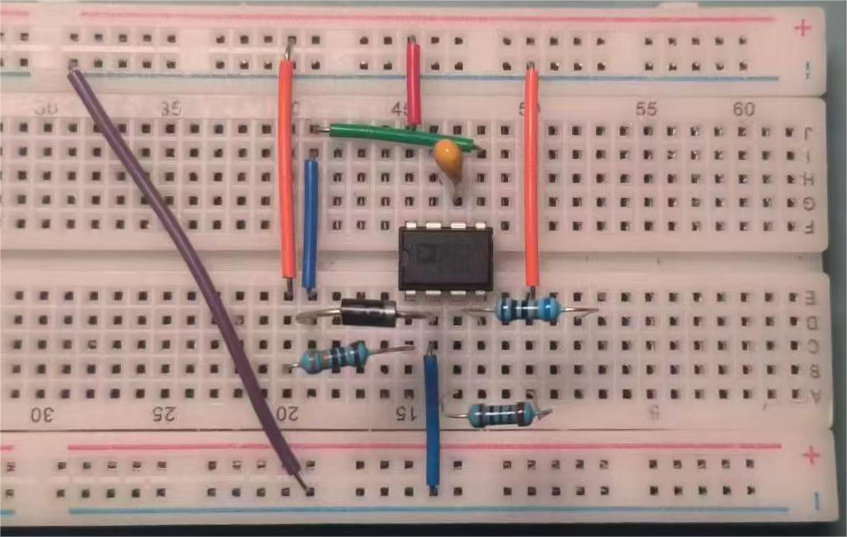

在面包板上搭好单电源矩形波发生器电路，并对电路进行检测。用示波器观测输出波形，测量矩形波周期，符合理论值。
基础题18_限幅放大器
实验目标
1. 掌握由集成运放构成限幅放大器的工作原理
2. 学习限幅放大器的调整测试方法
设置信号源电压幅值100mV，用示波器观察电路输出波形，并记录。未被限幅

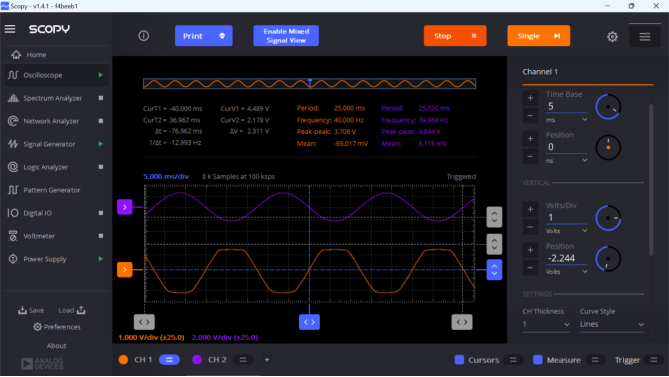

选择合适的信号电压幅值，使输出电压波形被限幅，记录此时的输出波形和限幅的波形幅值。输入Vpp=5V,限幅后Vpp为3.7V，LED被点亮。
基础题23_负载接地式稳流源：
实验目标
1.了解负载接地式稳流电源的电路原理和结构
2.学会稳流电源的电路搭建及其参数测试
改变LED的数量，测量R的端电压，保持在2.5V，说明流过LED的电流为2.5mA。
基础题24_运放检测仪
实验目标
1. 利用单电源矩形波发生器设计一个运放检测仪
2. 学习运放检测仪的搭建及其调试

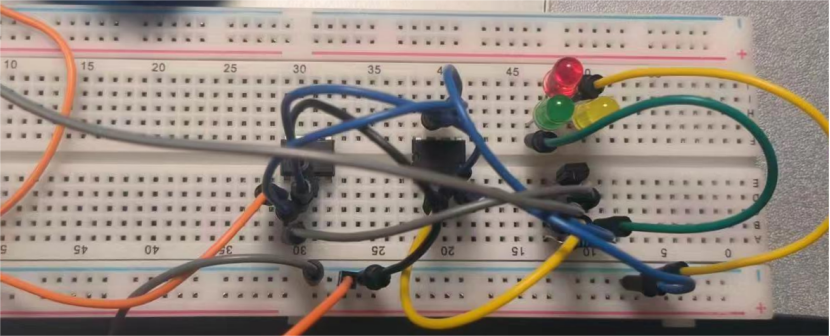

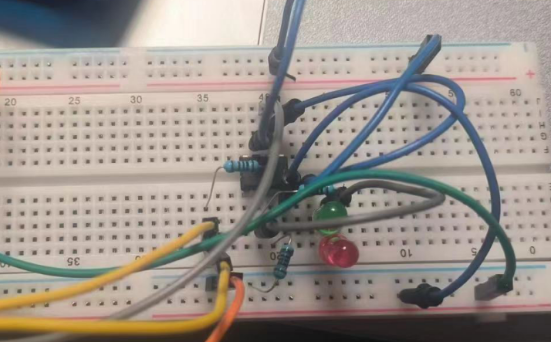

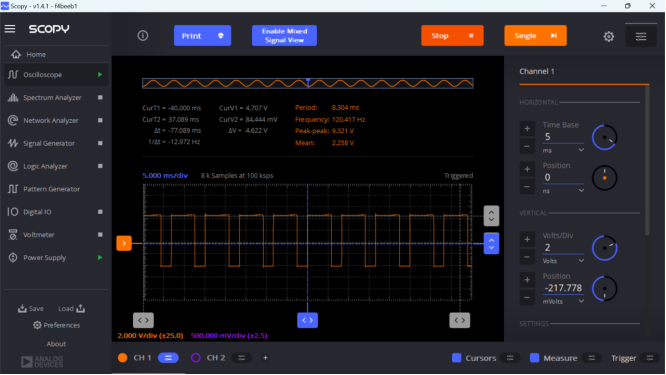

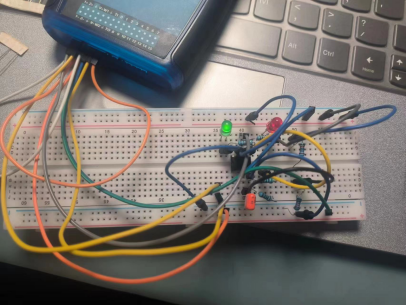

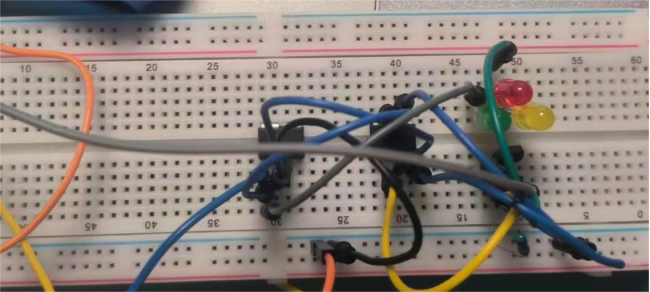

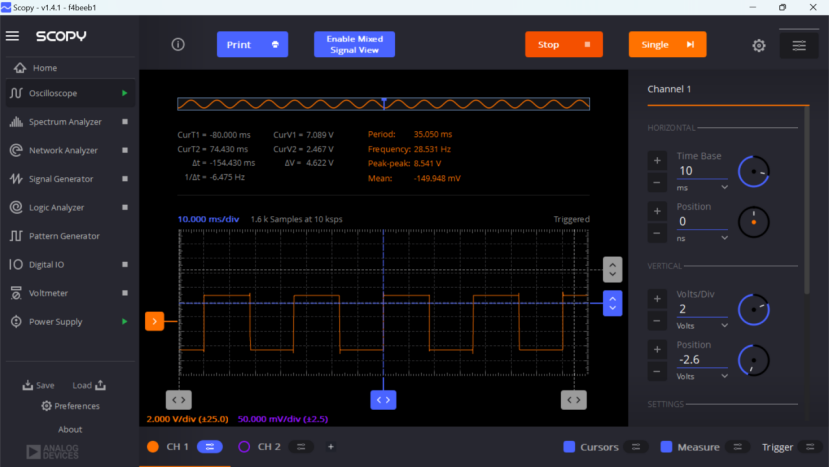

用示波器观测输出波形，使两个LED交替发光，测量此时矩形波周期并记录。
中等题1_传感器放大电路：
实验目标
1. 学习查阅AD8226资料，了解AD8226的性能及其典型应用电路
2. 学习使用AD8226构建传感器放大电路

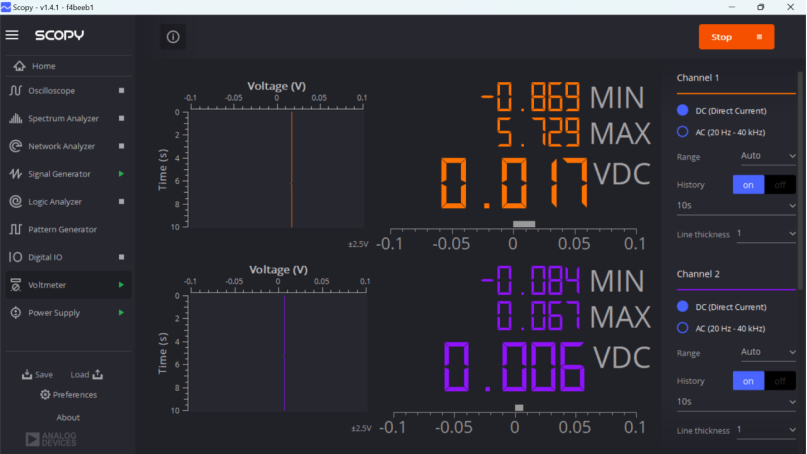

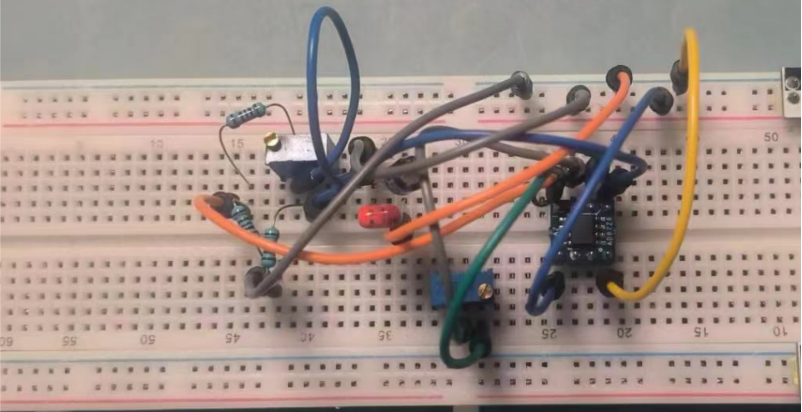

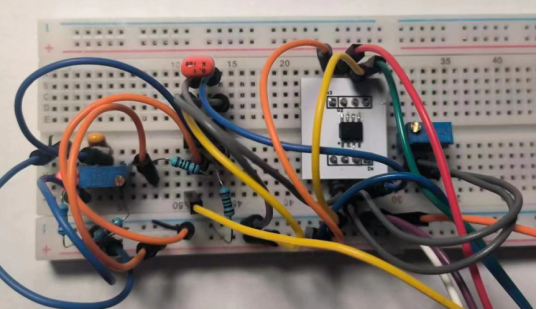

接入ADALM2000的5V电压，调节可变电阻，使输出电压接近零。

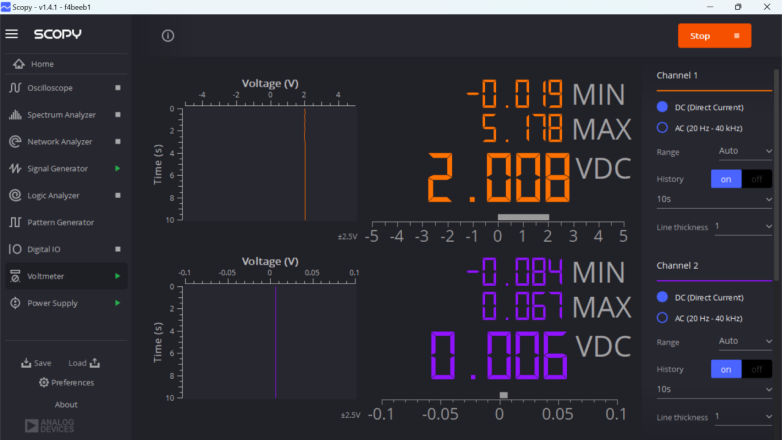

调节可变电阻，使其值改变1%，调节RG，使输出电压为2V。
中等题3_双电源T形网络反相放大器
实验目标
1. 利用集成运放设计放大电路
2. 学习集成运放的使用方法
3. 在面包板上搭建集成运放电路并进行测试

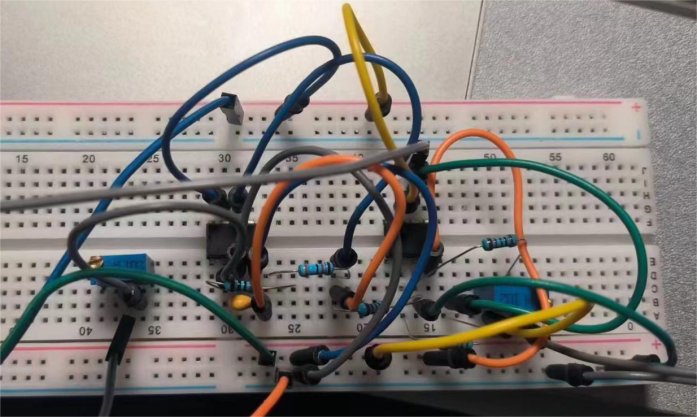

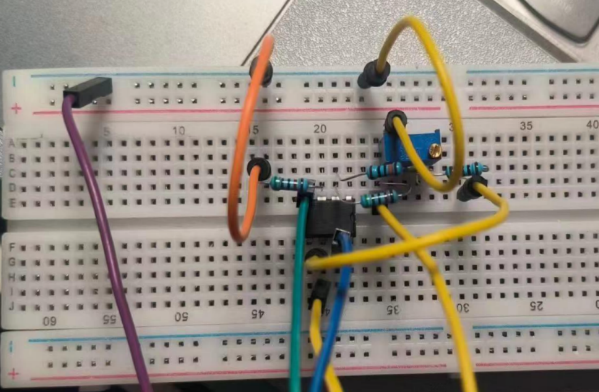

输入电压设为1kHz正弦交流信号，调整合适的输入电压大小，调节微调电阻，用示波器测量并记录输出电压，使之满足设计要求，得到大小为100的比例系数。

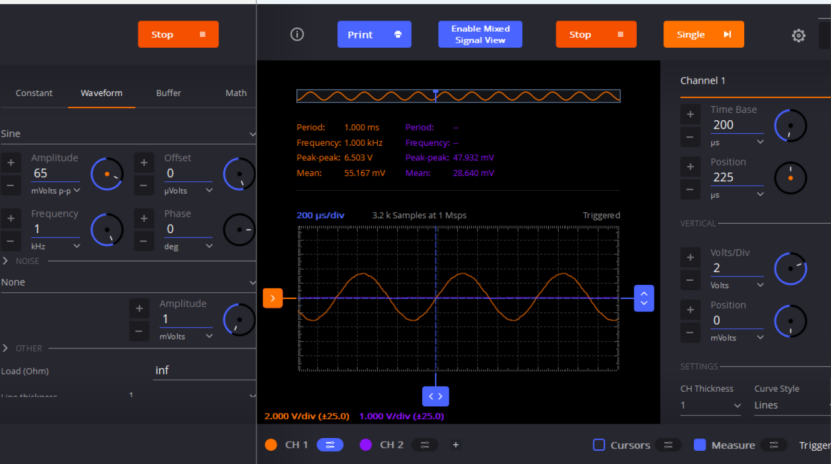

输入Vpp=65mV，输出6.5V，放大100倍。
中等题4_积分电路设计
实验目标
1. 学习积分电路设计方法
2. 学会搭建和调试由集成运放组成的积分电路

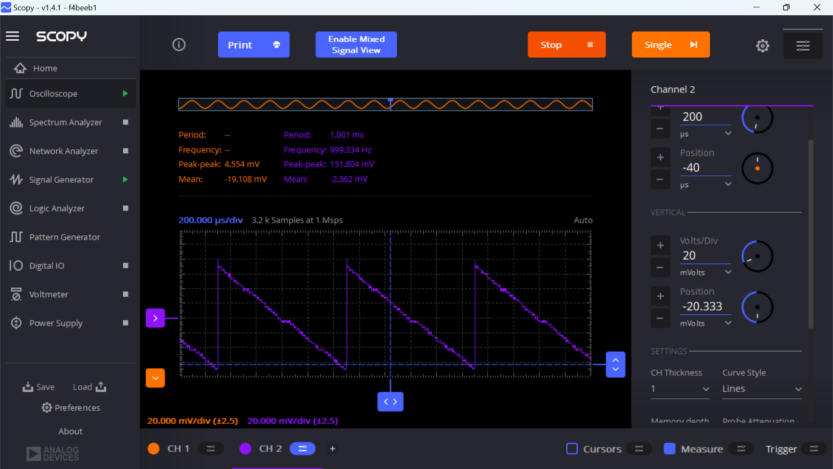

按照设计要求调整信号源为输入信号频率为500Hz，幅值为0.5V的方波，分别调节两个微调电阻，使输出电压满足设计要求，用示波器测量并记录输出电压及其波形，输出信号为－2～+3V频率为500Hz的三角波。
进阶题1_LT3080典型应用
实验目标
1. 查阅LT3080资料，了解其电路结构、性能和应用电路
2. 学习LT3080电路的构建、调整和测试

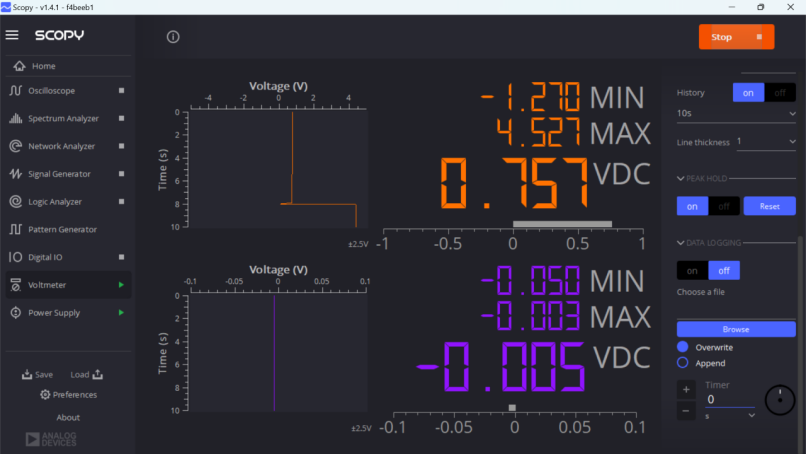

对电路进行相关参数的测试，并记录。此时最小输出电压为0.757V，最大输出电压为4.376V。

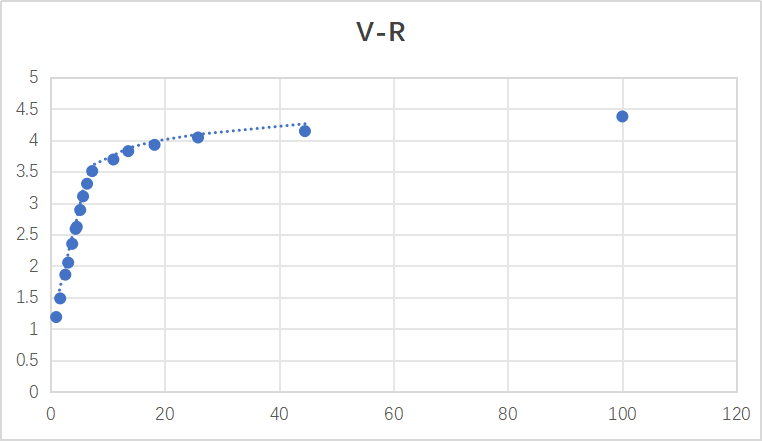

绘出V-R图像
进阶题2_ADP3300典型应用
实验目标
1. 查阅ADP3300资料，了解其电路结构、性能和应用电路
2. 学习ADP3300应用电路的构建、调整和测试

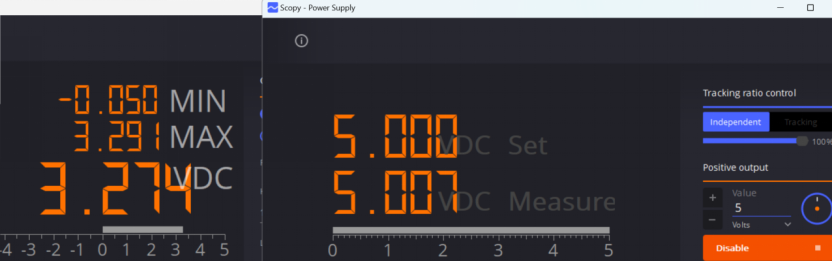

入电源电压5V，sd反接5V,此时输出约为3.3V，改变输入电压（大于3.3V），输出仍为3.3V（视频），工作稳定
进阶题3_OP484典型应用
实验目标
1. 查阅OP484资料，了解其电路结构、性能和应用电路
2. 学习OP484应用电路的构建、调整和测试

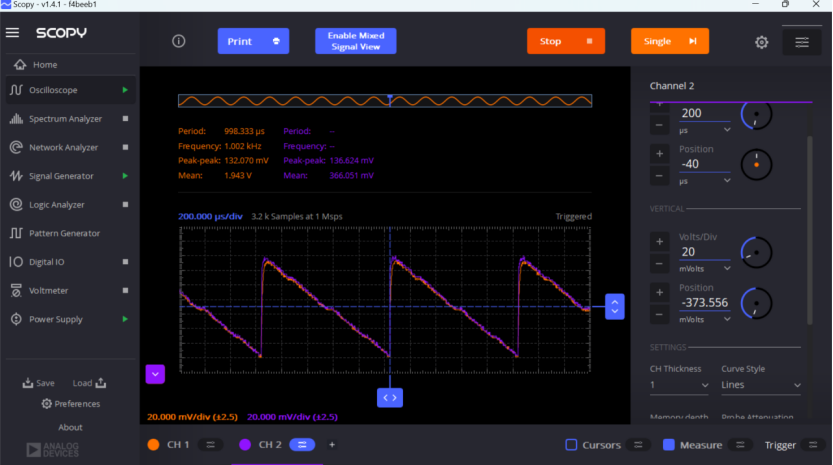

输入锯齿波，可以看到波形顶部很尖。
接入op484组成的缓冲器网络补偿电容式负载，可以看到波形顶部变缓了，起到了缓冲作用。
进阶题4_AD654典型应用
实验目标
1. 查阅AD654资料，了解其电路结构、性能和应用电路
2. 学习AD654电路的构建、调整和测试

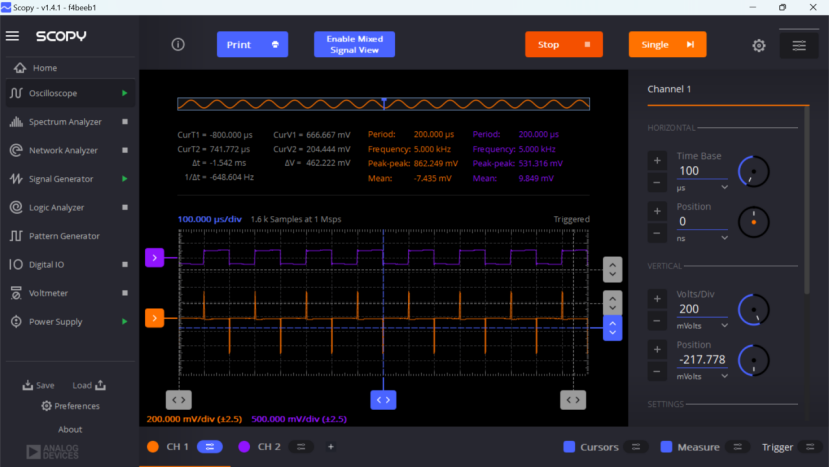

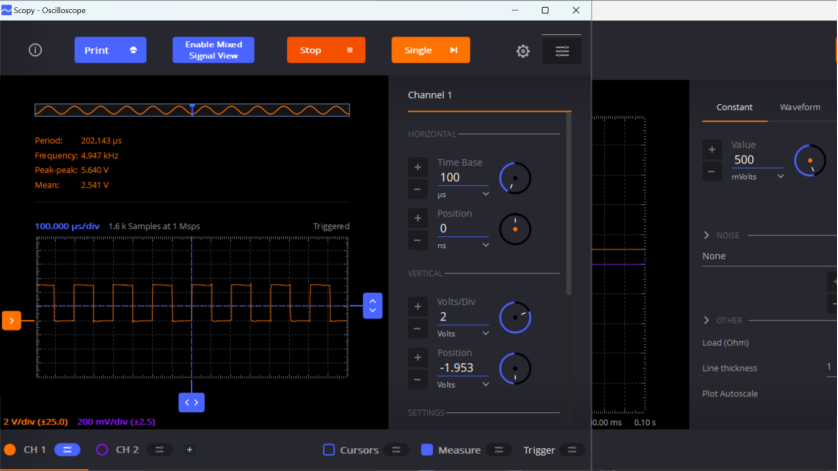

对电路进行相关参数的测试，并记录。输入电压0.5v，输出频率约为5kHz，符合公式（视频报告）
进阶题6_LTM8067典型应用
实验目标
1. 查阅LTM8067资料，了解其电路结构、性能和应用电路
2. 学习LTM8067应用电路的构建、调整和测试

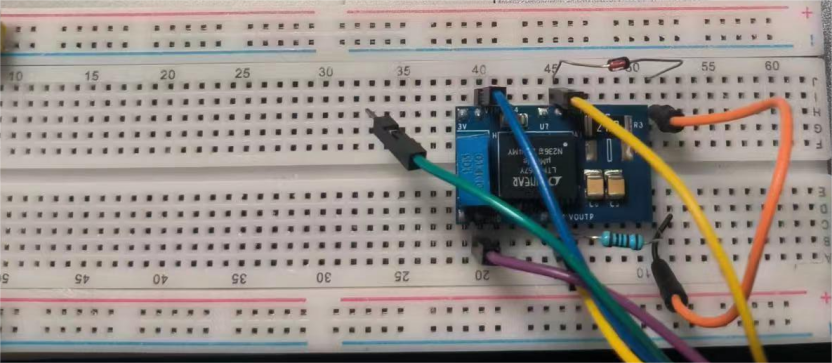

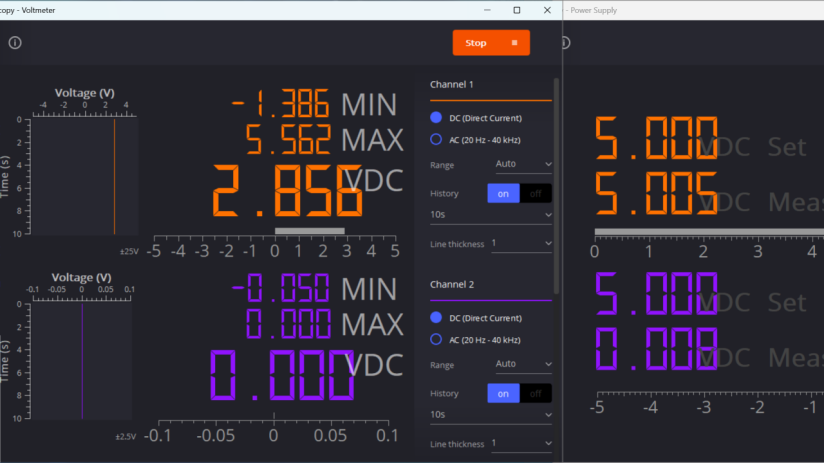

调节电源模块上的电阻可以改变输出电压。此时电源电压为5V，输出为2.856V

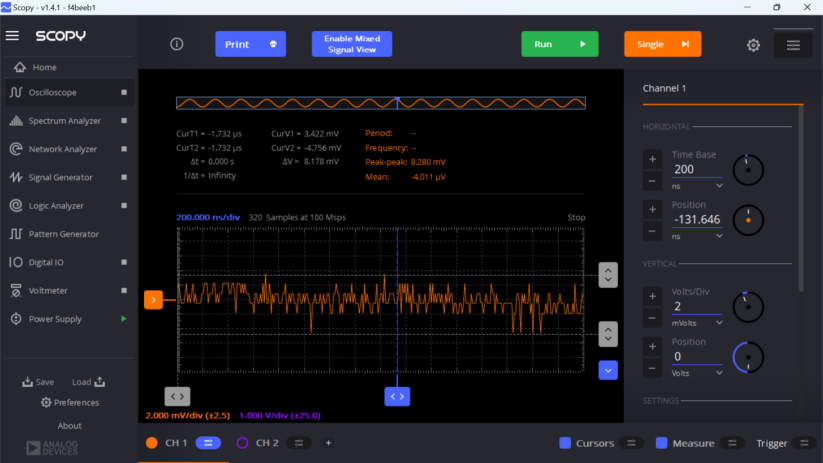

纹波如下

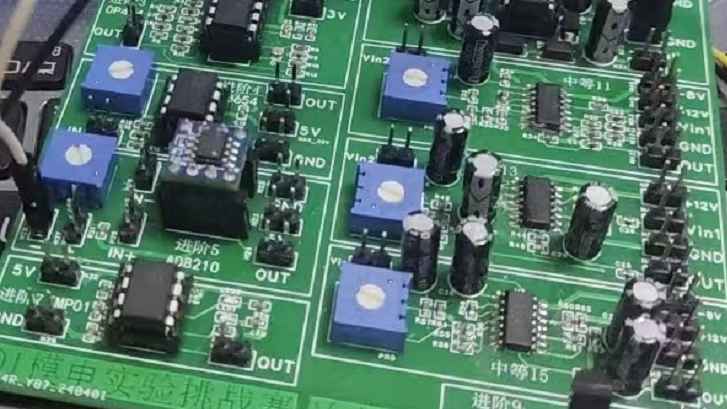

进阶题7_TMP01典型应用
实验目标
1. 查阅TMP01资料，了解其电路结构、性能和应用电路
2. 学习TMP01应用电路的构建、调整和测试

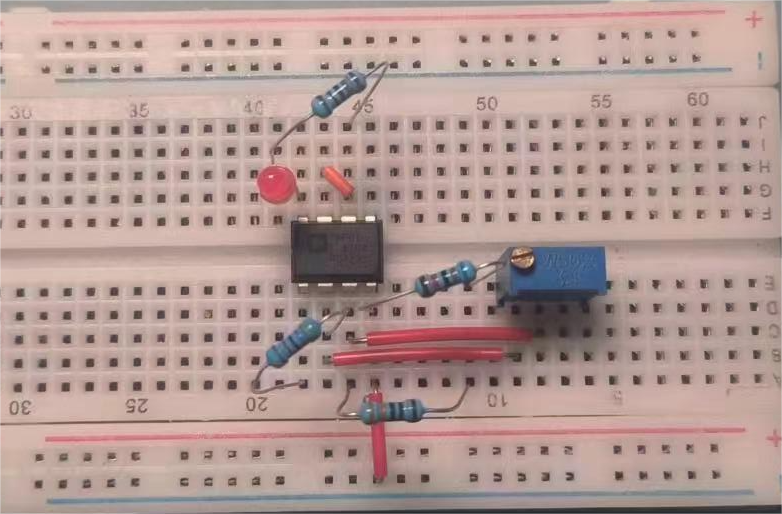

用手捂热TMP01，此时发出警报led灯点亮，此时约为32°C。
进阶题8_LT1054典型应用
实验目标
1. 查阅LT1054资料，了解其电路结构、性能和应用电路
2. 学习LT1054双电源倍增器电路的构建、调整和测试

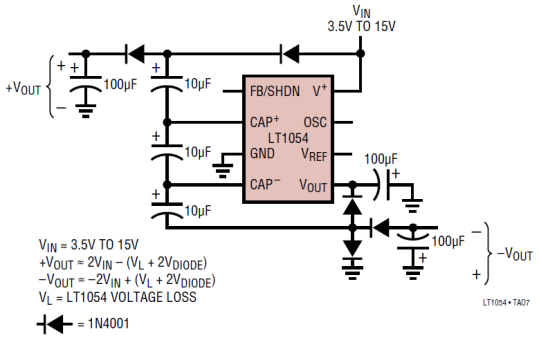

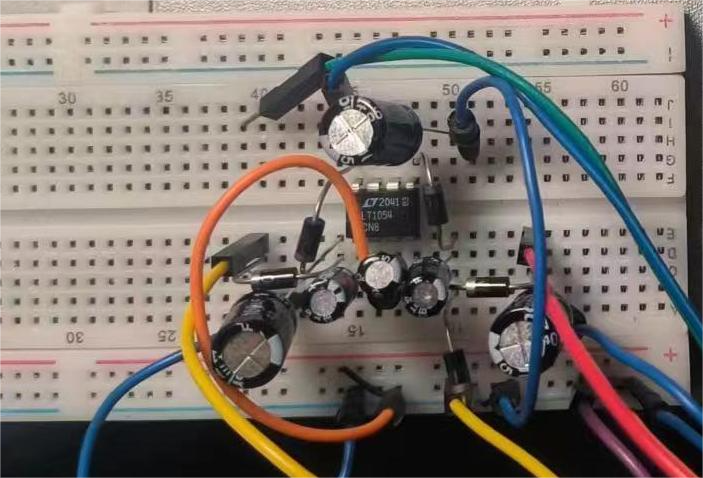

这里给出了LT1054的一种典型应用——双电源倍增器

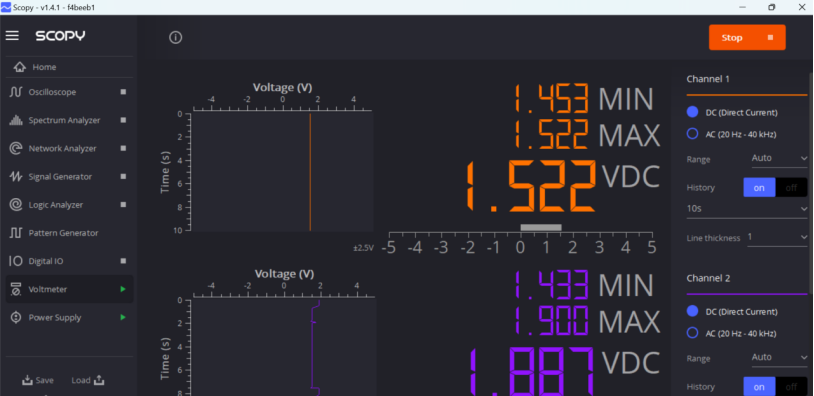

用电压表测量输入电压和输出电压
改变Vin测量Vout+和Vout-

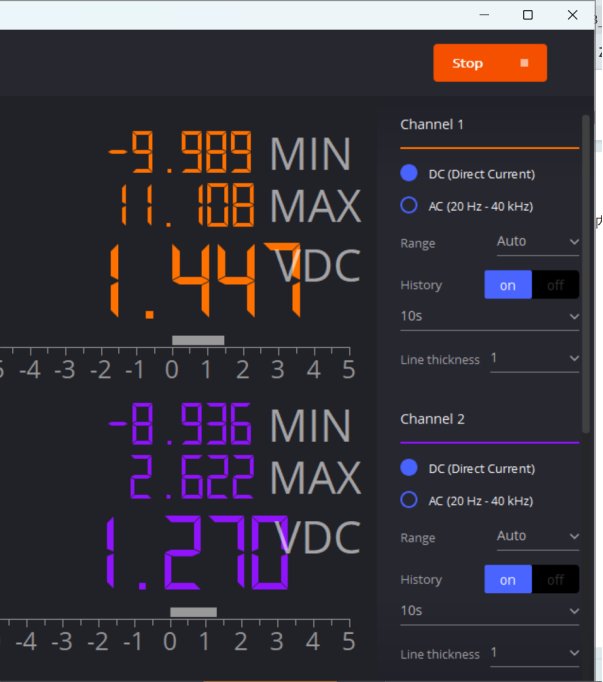

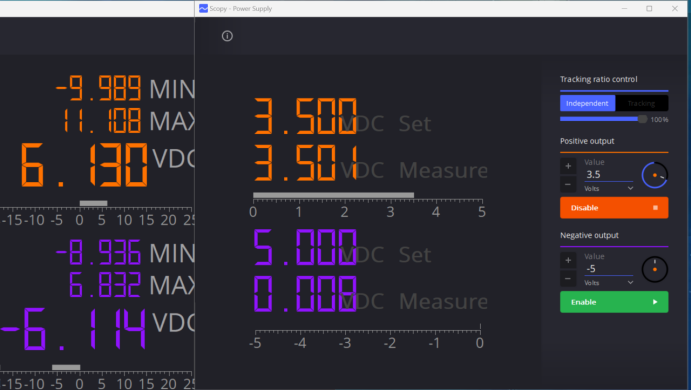

Vin=3.5V,Vout+=6.13V,Vout-=-6.114V
进阶题9_AD592应用电路
实验目标
1. 查阅AD592资料，了解其电路结构、性能和应用电路
2. 学习AD592应用电路的构建、调整和测试

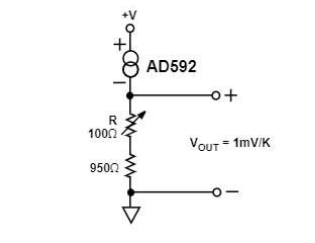

AD592是一款精密集成温度传感器，其典型应用电路如图所示。按图示电路搭建时，可测得Vout=1mV/K.

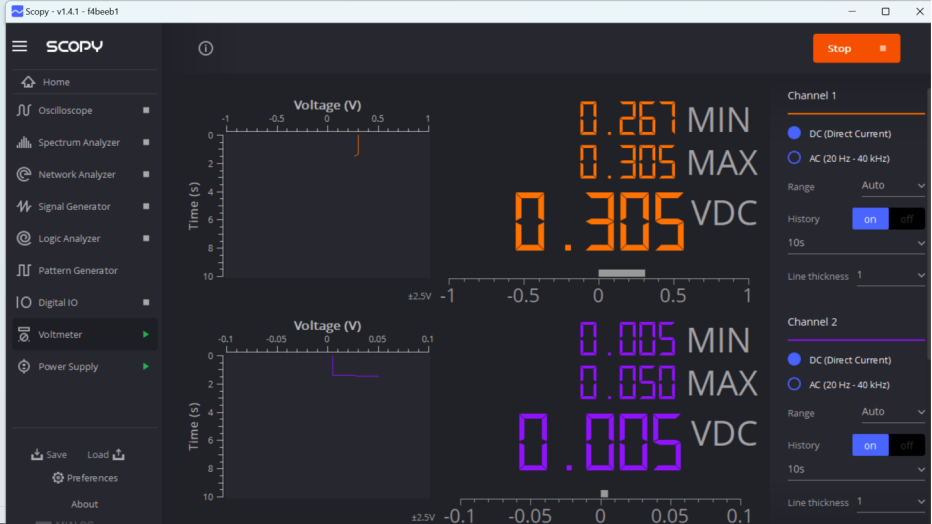

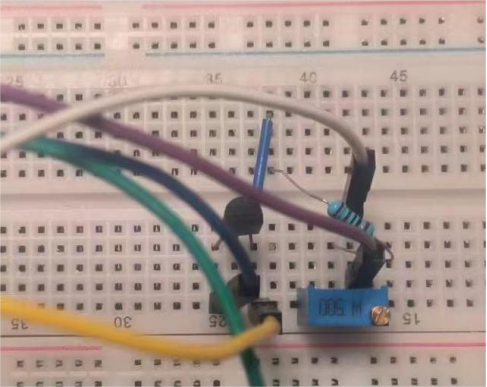

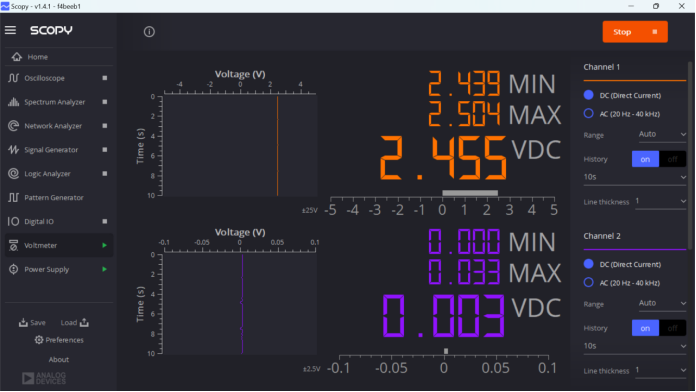

对电路进行相关参数的测试，并记录。测得Vout=0.305V,此时温度为305k，即约为32摄氏度
进阶题12_三角波发生器
实验目标
1.了解三角波发生器的电路原理、电路结构和特点
2.学习三角波发生器的构建、调整和测试

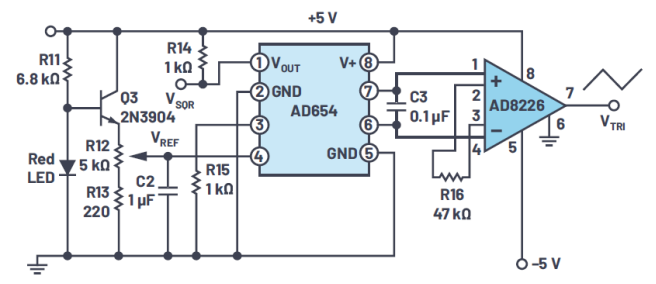

三角波发生器是以AD654电压-频率转换器IC为基础的。AD654的常规输出是OC数字方波信号。而AD654的内部时序电路使用一个斜坡发生器，此内部斜坡波形是在AD654连接到引脚6和7的外部时序电容上以差分形式提供的。我们可以使用AD8226仪表放大器来缓冲该差分信号并将其转换为单端信号。电路如图：

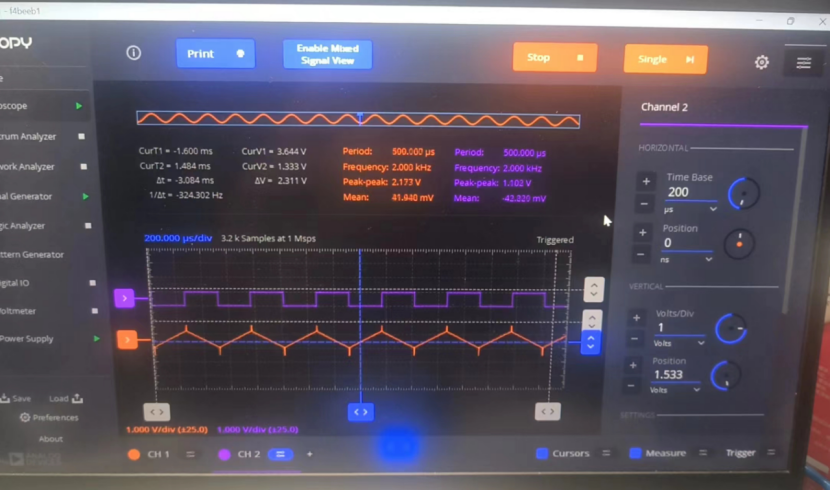

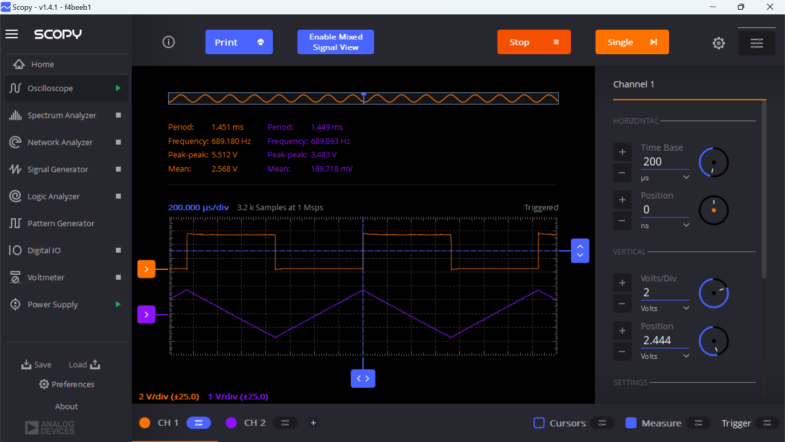

用示波器观察输出波形，如下图所示。方波为AD654输出波形，三角波为AD8226输出波形。
