基础题：

1_双电源反相比例电路和加法电路

反向比例运算电路：

波形：

其中橙色线条为输入电压，紫色线条为输出电压。输入电压从-2V~2V，输出电压为-4V~4V。

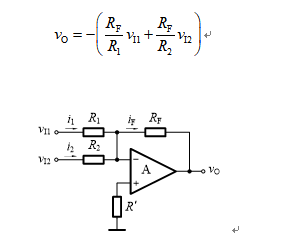

反向加法运算电路：

波形：

V_I1＝0.2V，V_I2＝－1V，测量输出为1.6v

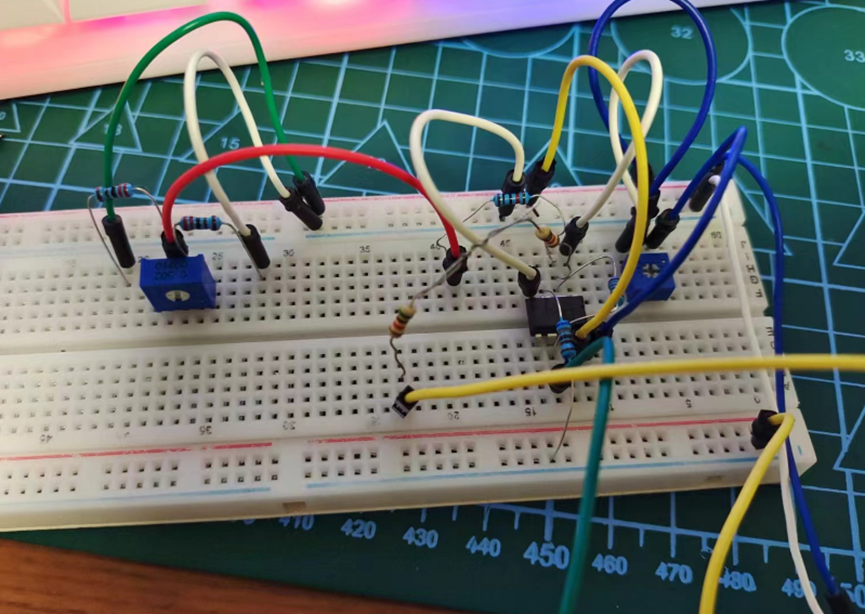

调零电路：

本实验还进行了调零，调零电路如下：

总结：本实验对反相比例运算电路和反相加法电路进行了仿真和实验；搭建了调零电路并调零。

2_双电源积分电路和微分电路

积分运算电路：

波形：橙色的方波是输入信号，三角波是输出信号

微分电路：

电路搭建只需要将积分电路简单更改即可。

波形：橙色的方波是输入信号，紫色是输出信号

总结：本实验使用运放搭建了积分电路和微分电路，并对结果进行了测量。

3_单电源集成运放交流耦合放大器

同相放大器电路：

波形：

在放大器的输入端加入频率为1kHz，有效值约为20mV的正弦电压信号，用示波器观察输出波形。

橙色线条为Vrms=20mV 1khz的正弦输入信号，紫色为输出信号

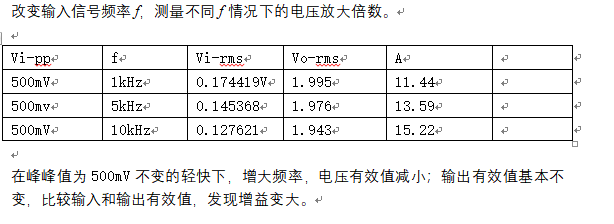

当改变输入信号频率时，输出放大倍数的变化：

总结：本实验使用运放搭建了交流耦合放大器，并对电路进行了测量记录。增大输入信号的频率，增益变大。

4_单电源直接耦合放大电路

直流耦合反向放大器：

波形：橙色为输出，紫色为输出

总结：本实验使用运放搭建了一个直接耦合放大电路，并对输出进行了测量。

5_单管共射放大电路

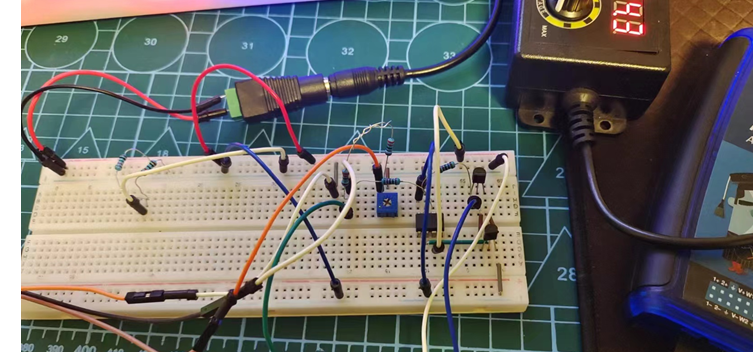

单管共射放大电路：

波形：

橙色为输入，紫色为输出，当前增益为：-4.2/0.1 = -42

总结：本实验搭建了共射放大电路，计算了静态下的Q值，并在实际电路中进行了测量，并计算了增益。

7_RC桥式正弦波振荡器

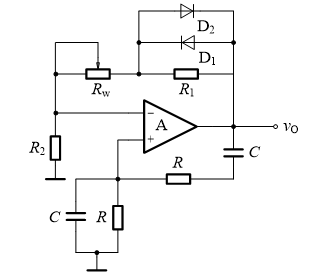

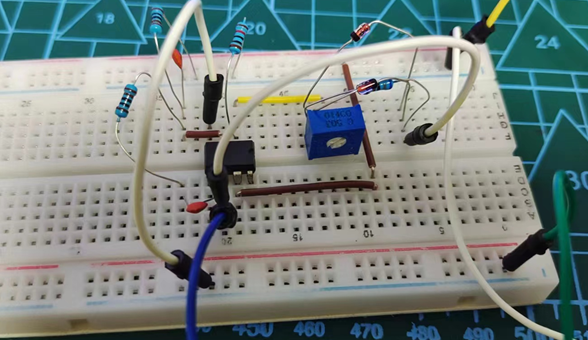

桥式RC正弦波振荡器：

波形：

R＝10kΩ，C＝0.01μF。幅值：-3~+3V，振荡频率：1.2kHz

C＝0.01μF，改变R＝1kΩ。 幅值：-2.4~+2.4V，振荡频率：11kHz

总结：本实验使用运放和二极管搭建了RC正弦波振荡器，并对结果进行了测量。在电容C不变时，将R缩小十倍，频率增加十倍。

8_方波-三角波发生器

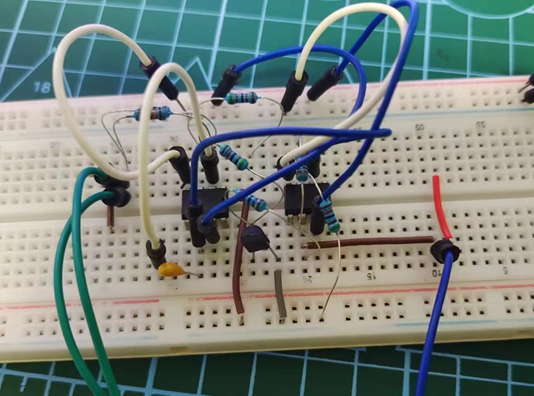

方波-三角波发生器：

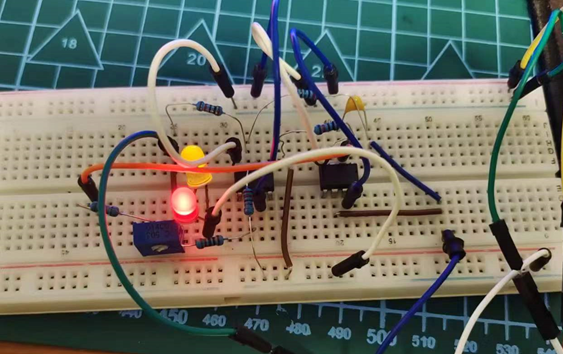

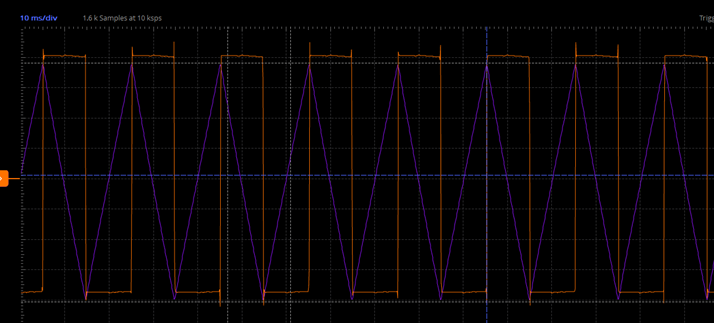

波形：输出的方波和三角波

总结：本实验使用两个运放搭建了方波和三角波发生器。对其中关键参数进行了测量和记录。

9_全波精密整流电路

全波精密整流电路：

波形：橙色为输入波形，紫色为整流后的输出波形

总结：本实验使用运放和二极管搭建了全波精密整流电路，并对结果进行了测量。

10_V-F变换器

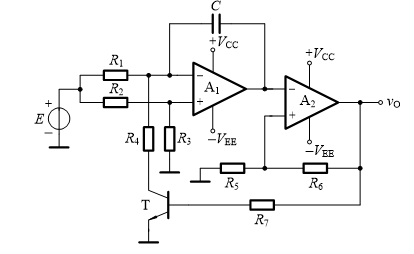

电压-频率转换电路：

波形：橙色为三角波输入，紫色为输出

总结：本实验使用运放搭建了电源-频率转换电路。并对结果进行了测量。

12_数控稳压电源

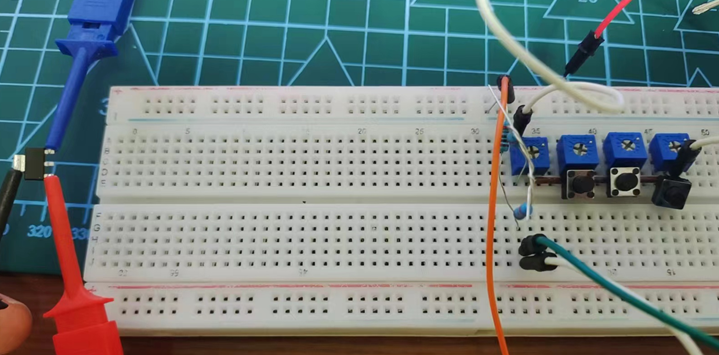

数控稳压电源：

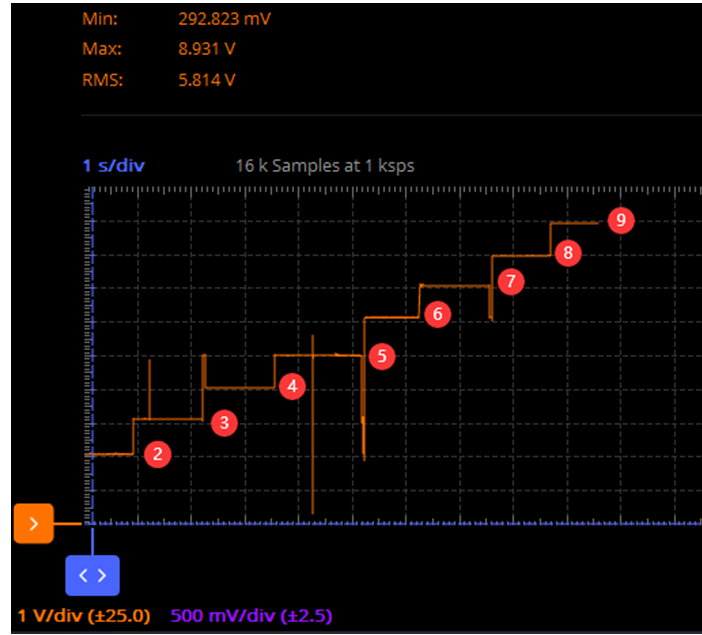

波形：按下三个按键切换输出电压为2~9V

总结：本实验使用AMS1117（替代LM1117）构建了数控的稳压电源，并通过三个按键实现2~9V（步进1V）的输出。

13_负载不接地式稳流源

负载不接地式稳流源：

实验现象：

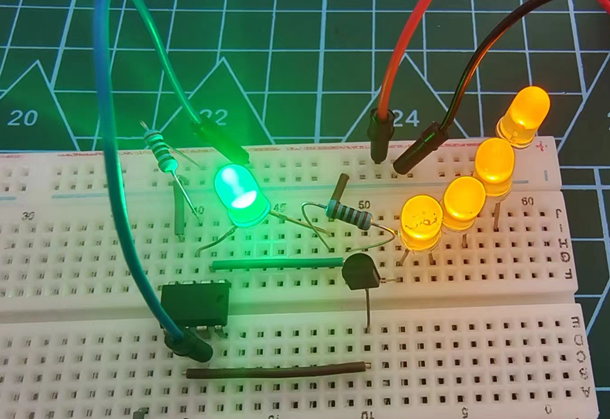

其中，绿色的LED充当了稳压管，其余4个黄色的LED用来测试稳流源。

改变LED的数量，测量R的端电压，保持在2.5V，说明流过LED的电流为2.5mA。

总结：本实验使用运放和LED（代替稳压源）搭建了稳流电源，通过测量电阻来计算电流。

18_限幅放大器

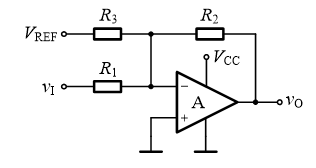

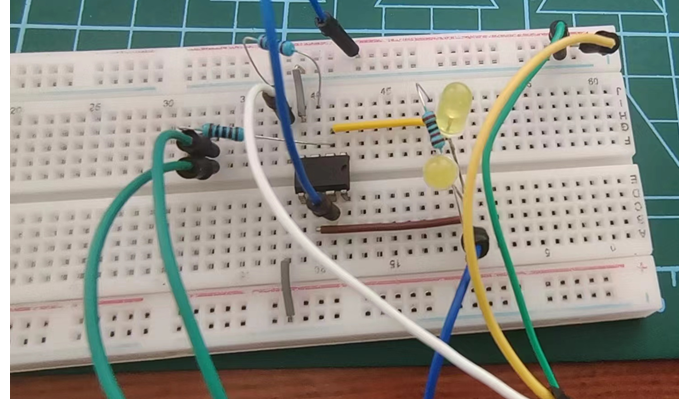

限幅放大器：

波形：

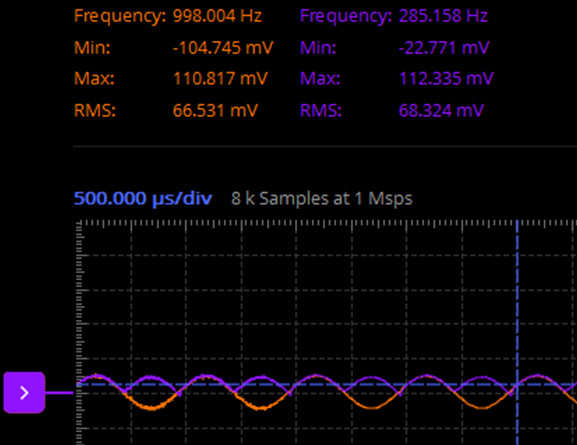

橙色为100mV 1kHz正弦波输入，紫色为输出信号，此时放大倍数为16倍。

总结：本实验使用运放和LED（使用导通电压）搭建了限幅放大器，对实验结果进行了测量，计算了放大倍数。

22_跟踪直流稳压电源

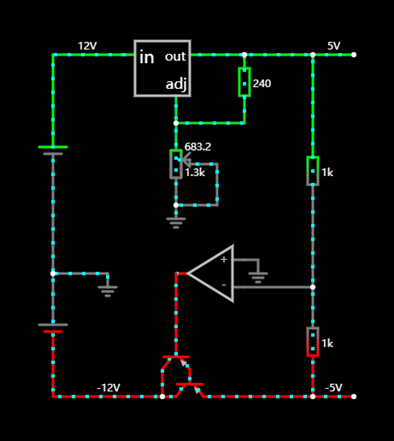

跟踪直流稳压电源：

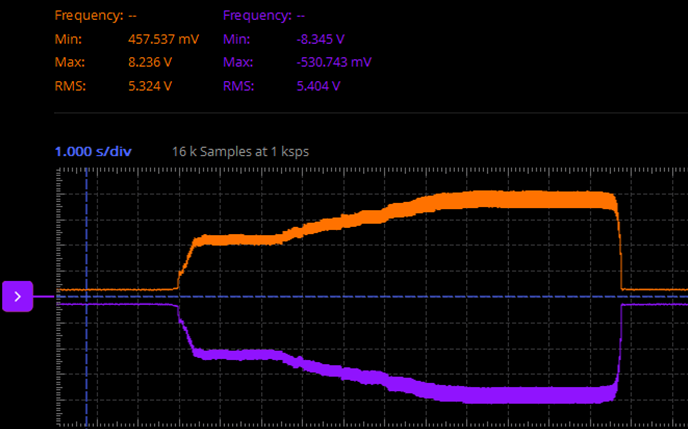

波形：橙色为正输出电压，紫色为辐输出电压

总结：本实验使用运放和AMS1117组成直流稳压电源，对结果进行了测量。通过调节电位器，使正输出电压改变，观察负输出电压。

中等题：

1_传感器放大电路

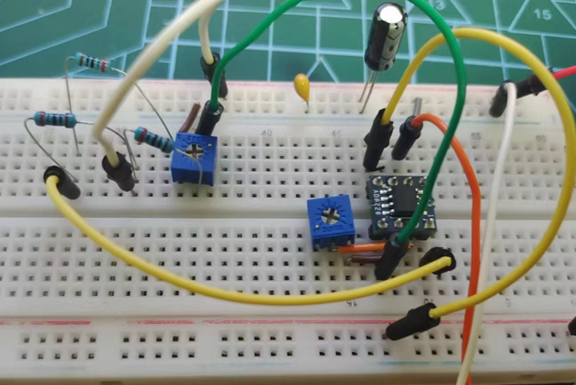

传感器放大电路：

先使用用电压表测量电路的输出电压，调节可变电阻，使输出电压接近零。再通过调整电位器，使其值改变1%，调节RG，使输出电压为2V。

波形：

总结：本实验使用AD8226搭建传感器放大电路，传感器通过可调电阻改变输出电压。

进阶题：

1_LT3080典型应用

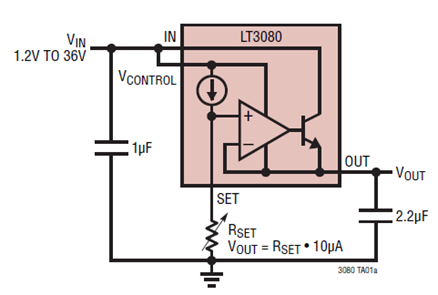

LT3080是一款可调、1.1A、低压差稳压器，典型应用如下图：

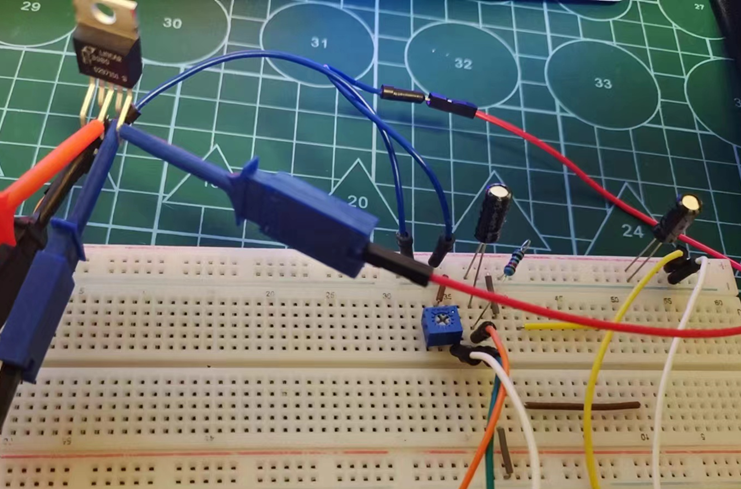

电路搭建：

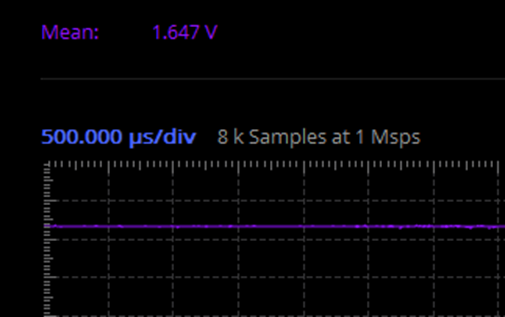

电压测量：

当负载使用10k电阻，电压为 957mV;

         当负载换成20k电阻，电压为 814mV，实现了稳压的效果

总结：本实验使用了LT3080稳压器，搭建应用电路，对电压进行了测量记录。

2_ADP3300典型应用

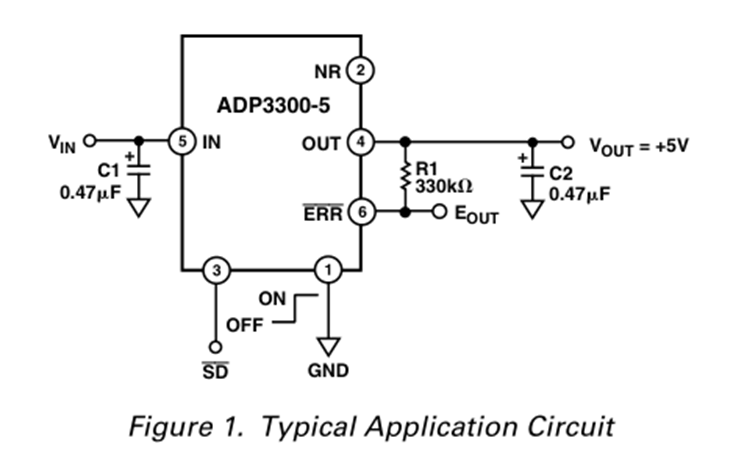

ADP3300是一款高精度anyCAP®50mA低压差线性稳压器，典型应用电路如下：

电路搭建：

电压测量：

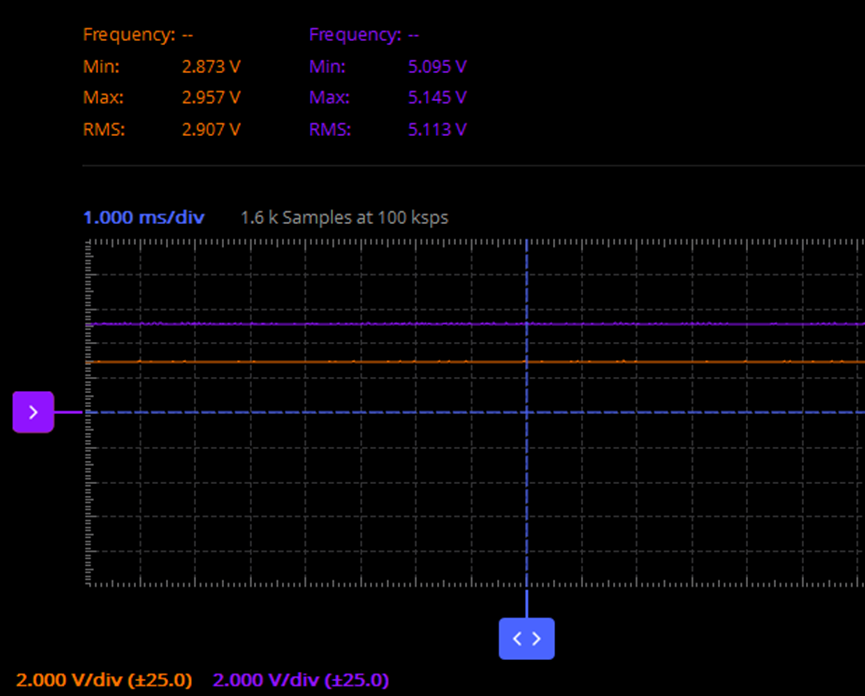

空载时，电压为3.3V.

在负载上串联20k的电阻，串两个LED，接一个或两个LED时，电压一直都稳定在3.3V。达到了稳压的效果。

总结：本实验使用了ADP3300低压差线性稳压器，搭建应用电路，对电压进行了测量记录。

3_OP484典型应用

OP484是一款单电源、4MHz宽带放大器，具有轨对轨输入和输出特性。来搭建电路：

波形：

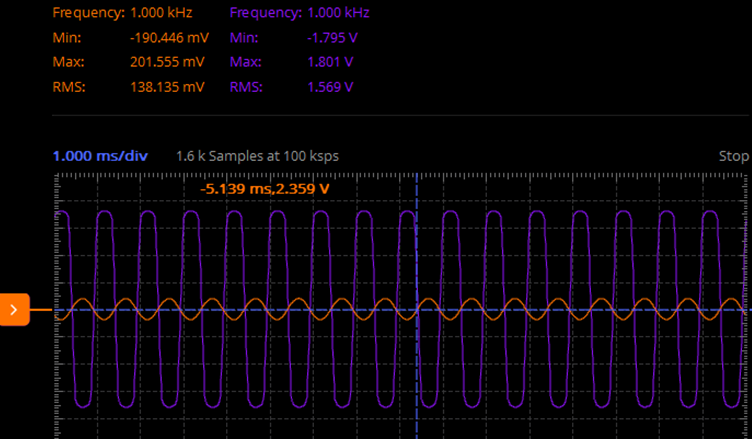

输入峰值为2V的正弦电压（橙色），输出4V的电压（紫色），达到了2倍的增益。

总结：本实验使用了OP484，搭建负反馈电路，对输出进行了测量，并计算增益。

4_AD654典型应用

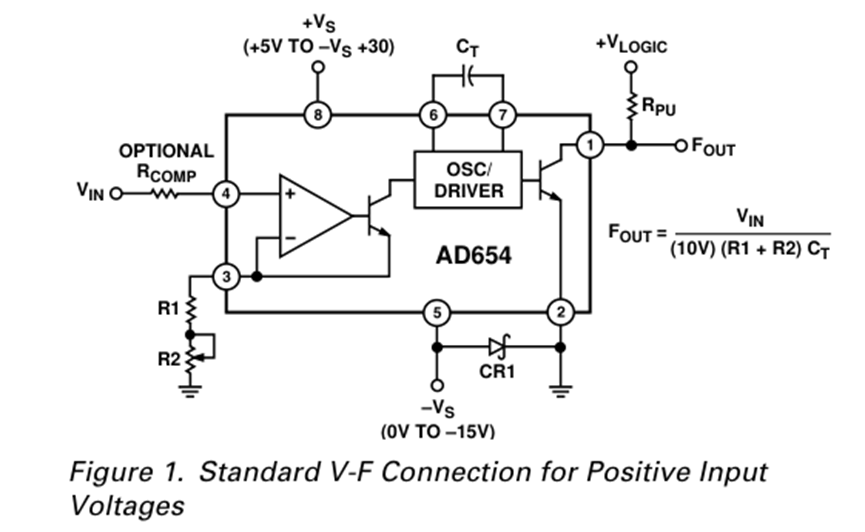

AD654是一款电压-频率转换器，基本转换电路如下：

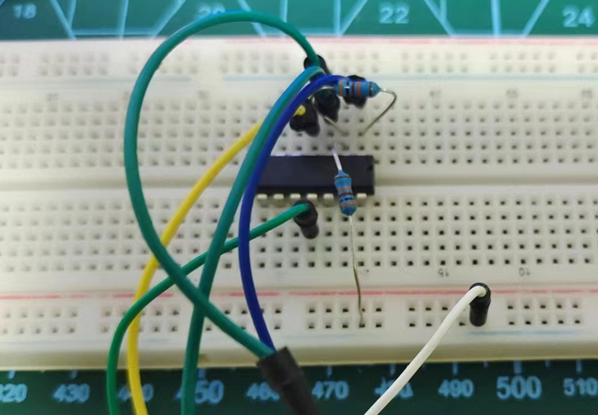

电路搭建：

波形测量：

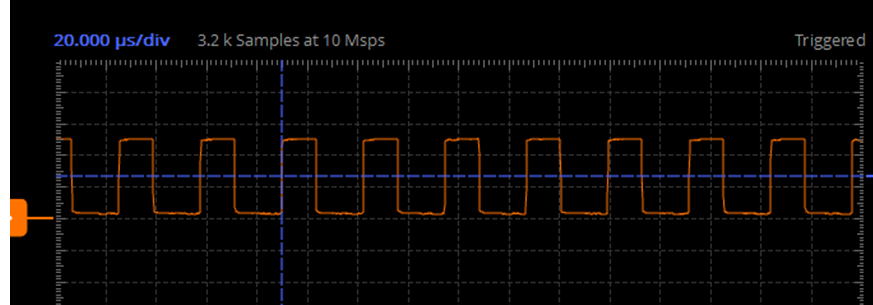

在输入信号为直流1V时，输出的方波频率为71kHz

在输入信号为直流500mV时，输出的方波频率为30kHz

总结：本实验使用了AD654 V-F转换器，搭建应用电路，将电压转化为频率。

5_AD8210典型应用

AD8210是一款单电源差分放大器，适合于存在大共模电压的情况下，放大小差分电压。

典型电路：

外部电路Rs电阻的作用：通过Rs电阻进行电流采样，即同相和反相端的差分电压。

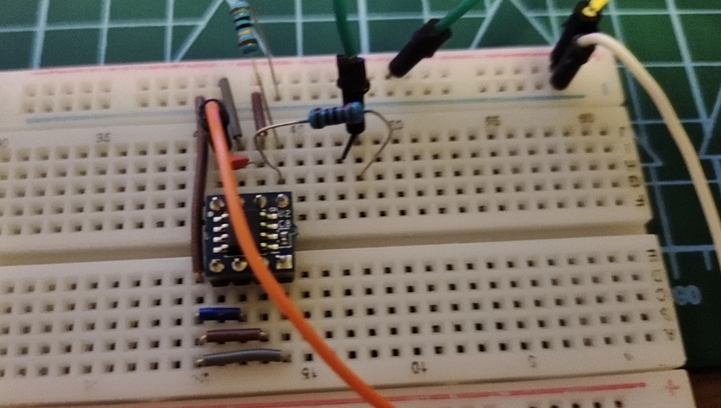

电路搭建：

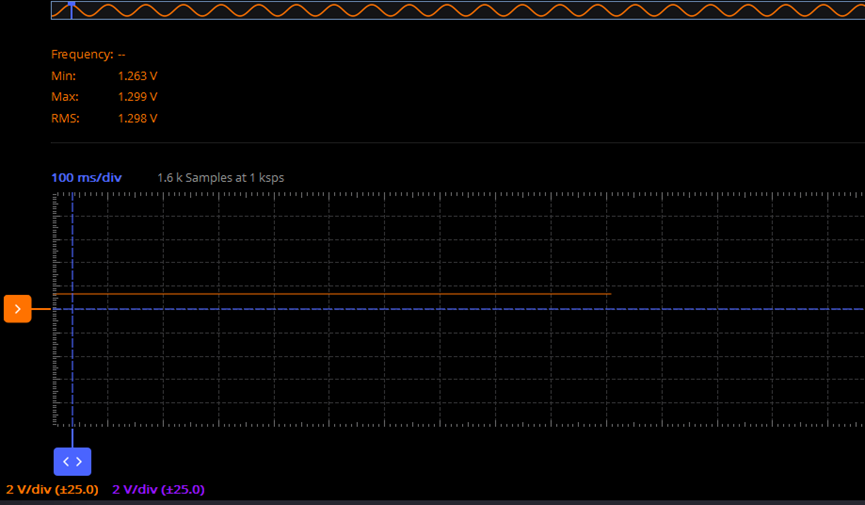

波形：

当RL负载电阻为1000欧姆时，测量输出电压为1.3V。当把RL负载电阻换为500欧姆时，输出电压比1000欧姆时大一倍（因为电阻误差，这里的输出倍数大概为2倍），为2.2V

总结：本实验使用了AD8210差分放大器，搭建应用电路，使用LTspice进行了仿真。

6_LTM8067典型应用

LTM8067是一款输入电压3～40V隔离式μModule DC-DC转换器。

典型电路：

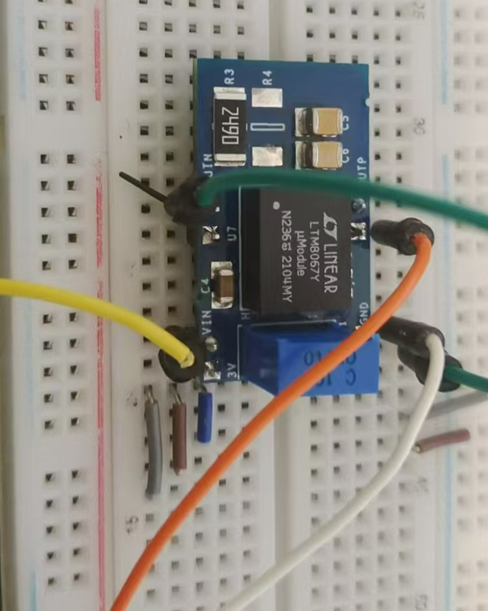

电路搭建：

波形：橙色为输入，紫色为输出

调整电位器阻值，使得输出为5V，改变输入电压为4或3V，输出电压均为5V。

总结：本实验使用了LTM8067 DCDC转换器，搭建应用电路，对输出电压进行了测量。

7_TMP01典型应用

（写到这里发现之前写的TMP01文档被覆盖了，已经没有了。只好重新编辑并从视频中截取图片了）

TMP01是一款低功耗可编程温度控制器。

应用电路：

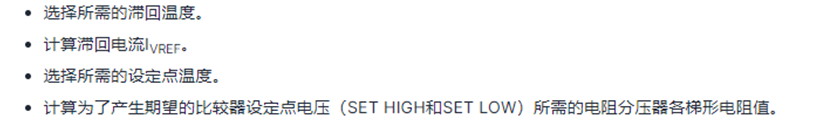

使用步骤为：首先分析需要设定的高温和低温检测值和滞回温度，计算滞回电流以及各电阻值，搭建应用电路。

举例：

当需要1度滞回：Ivref = 12uA

Tsethigh = 50℃

Tsetlow = 20℃

Vsethigh = (50+273.15)*0.005 = 1.61575V

Vsetlow = (20+273.15)*0.005 = 1.46575V

R1 = (2.5 - 1.61575) / 12e-6 = 73687.5 = 73.688kΩ

R2 = (2.5 - 1.46575) / 12e-6 = 86187.5 = 86.187kΩ

R3 = 20 / 12e-6 = 1.667MΩ

不过这个电阻值很难取，我是用可取的电阻值来求上面的温度范围

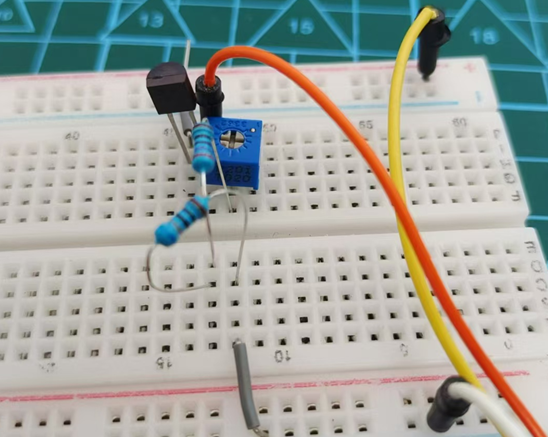

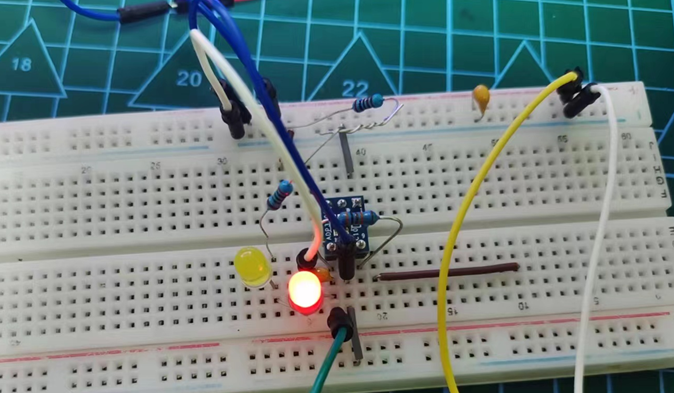

电路搭建：

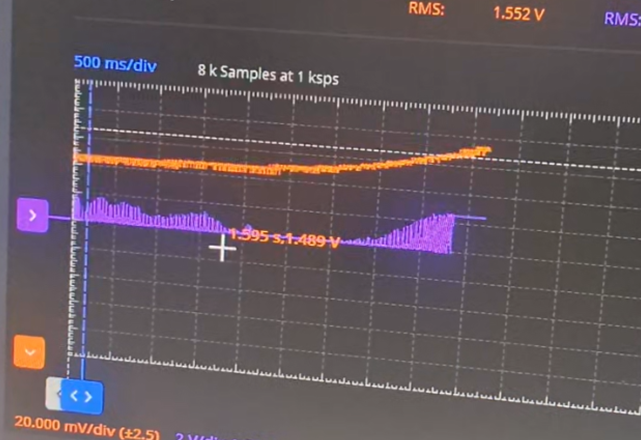

波形：橙色使温度，紫色是7脚，当温度超过所设最高温度，则会被拉高

总结：本实验使用了TMP01，对温度进行了测量。并且设定了温度范围，在温度超过限制后，拉高相应的引脚。

8_LT1054典型应用

LT1054是一款单片的、双极型的、开关电容电压转换器和稳压器。

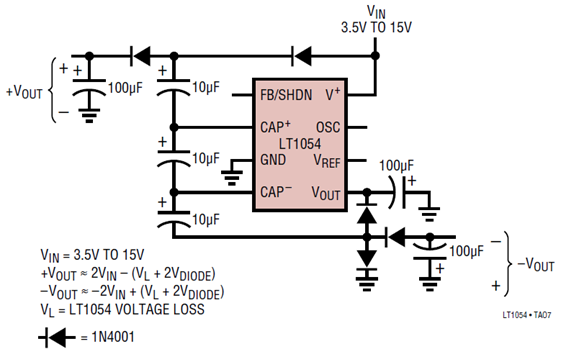

典型应用，双电压倍增器：

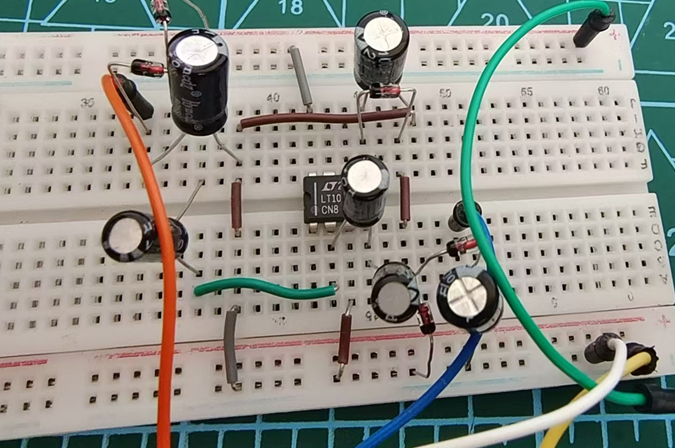

电路搭建：

波形测量：

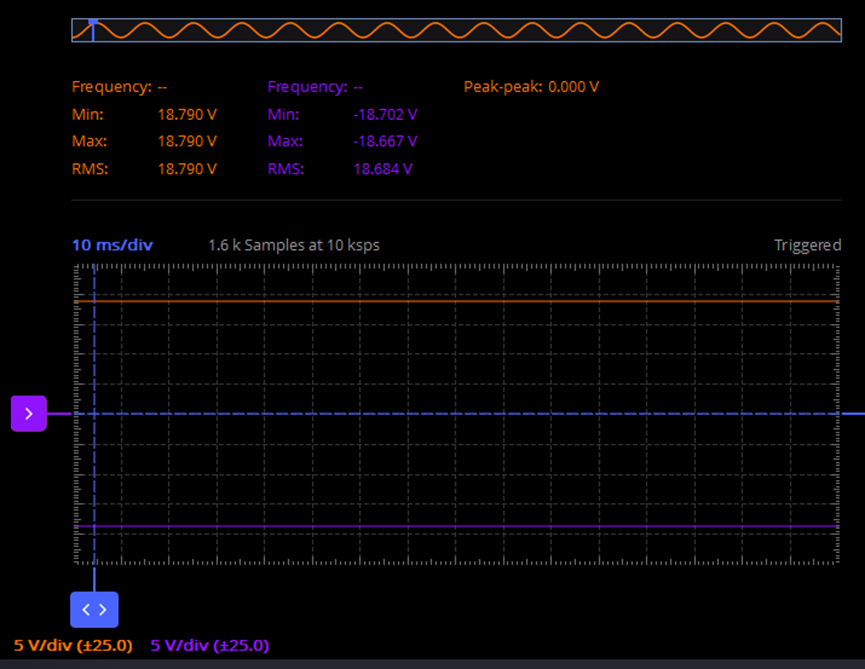

+18V 和 -18V电压输出

纹波：Vpp=500mv （不知道为何这么大）

总结：本实验使用了LT1054电压转换器，搭建了双电源倍增管应用电路，对电压和纹波进行了测量。

9_AD592应用电路

AD592是一款精密集成温度传感器，典型电路搭建：

波形测量：加热传感器时，测量电压输出

总结：本实验使用了AD592温度传感器，搭建应用电路。对温度进行了测量记录。

10_心跳监测电路

心跳监测设备通过夹在指尖上的电路来实时监测心跳。该设备让光线穿过手指，然后测量被吸收光的多少，由此便能实现心跳监测功能。

原理如下：从光电晶体管的集电极可以获取随心跳变化的电压。将获得的小信号用作电路的输入，然后再经过以下几个环节（前置放大，低通滤波，电压跟随器，带低通滤波的反向放大器）进行输出

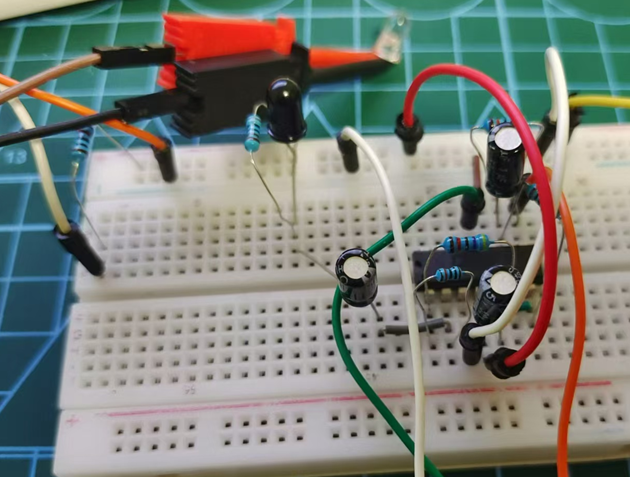

电路搭建：

波形测量：将手指放到红外发射管和接收头之间，测量输出

总结：本实验使用了OP484（里面的三个运放）、红外LED和红外接收管，搭建了一个心跳检测电路，在指尖采集了心跳。（本实验相当有意思）

注：红外发射管被我不小心掉地上摔了一次之后，好像就坏了，导致输出一直有问题，调了好久。最后用空调的时候，对着接收器来了一下，发现有输出了，才怀疑到发射管上，换了一支之后就好了。

11_麦克风放大器

使用如下电路搭建一下麦克风放大器：

波形测量：

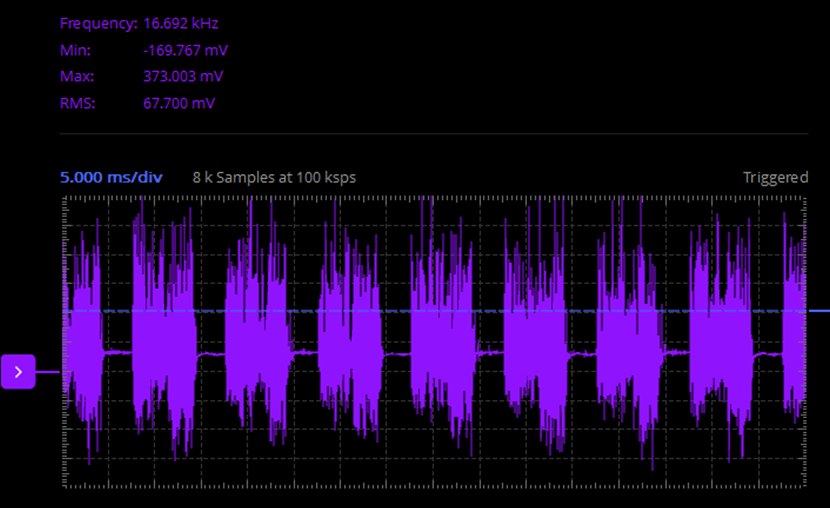

总结：本实验使用了运放、麦克风和扬声器，搭建一个麦克风放大电路。

12_三角波发生器

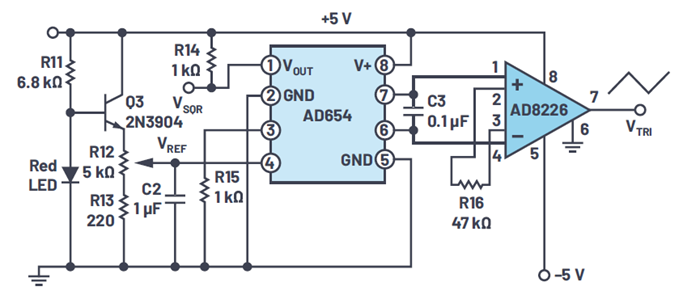

以AD654电压-频率转换器IC为基础搭建一个三角波发生器，电路如图：

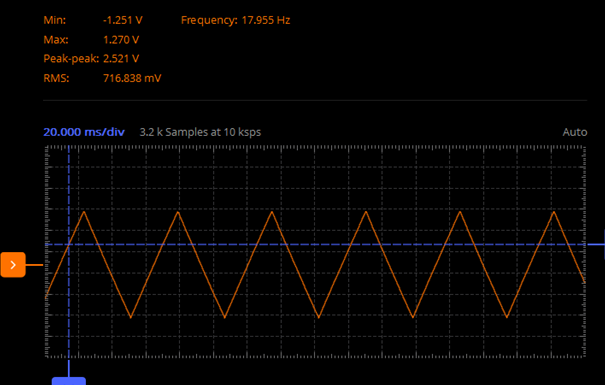

波形测量：

总结：本实验使用了AD654和AD8226 搭建了一个三角波发生器。对输出的三角波进行了测量。
