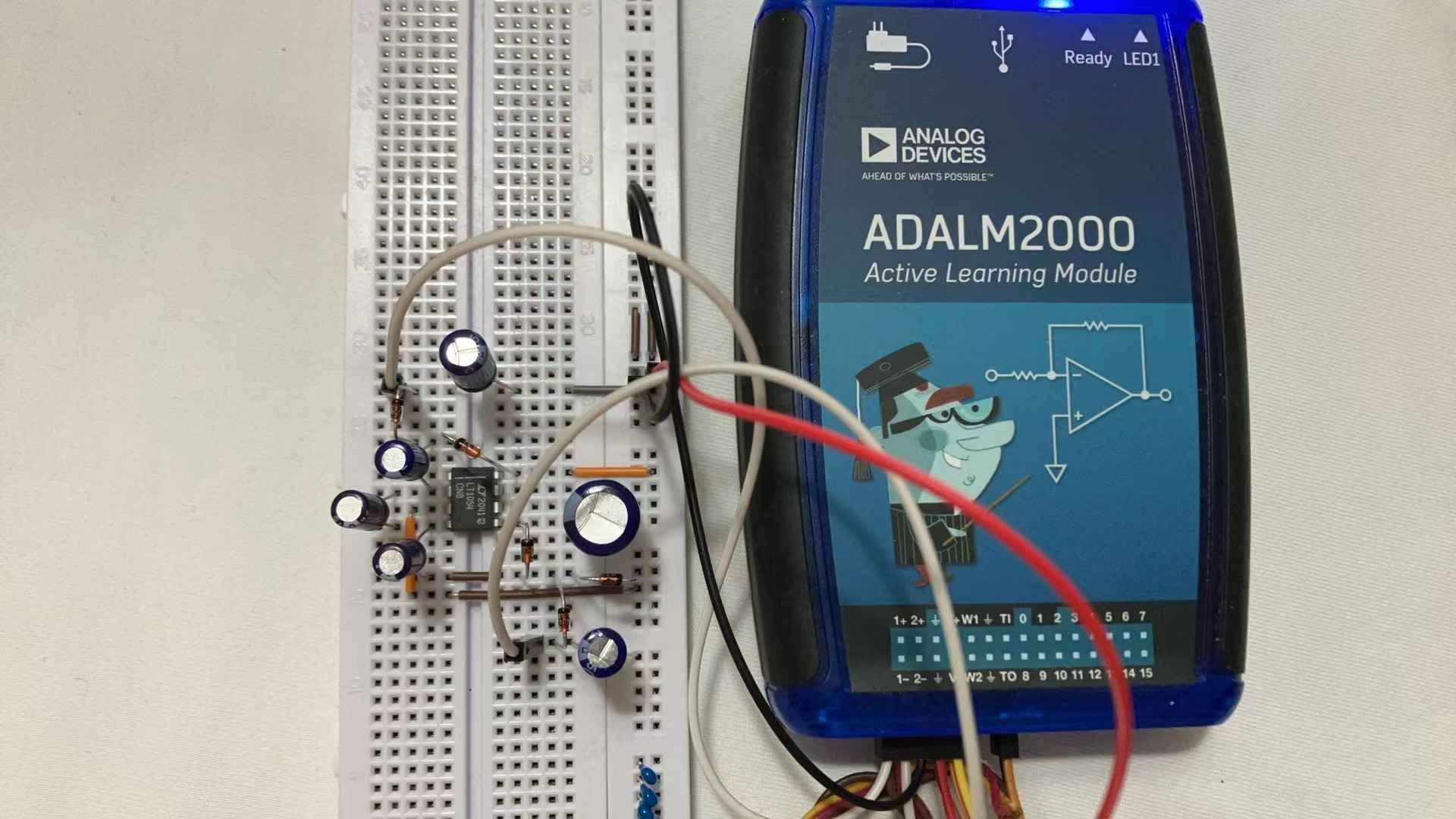

如何使用面包板搭建RC桥式振荡电路？

保姆级面包板使用教程：

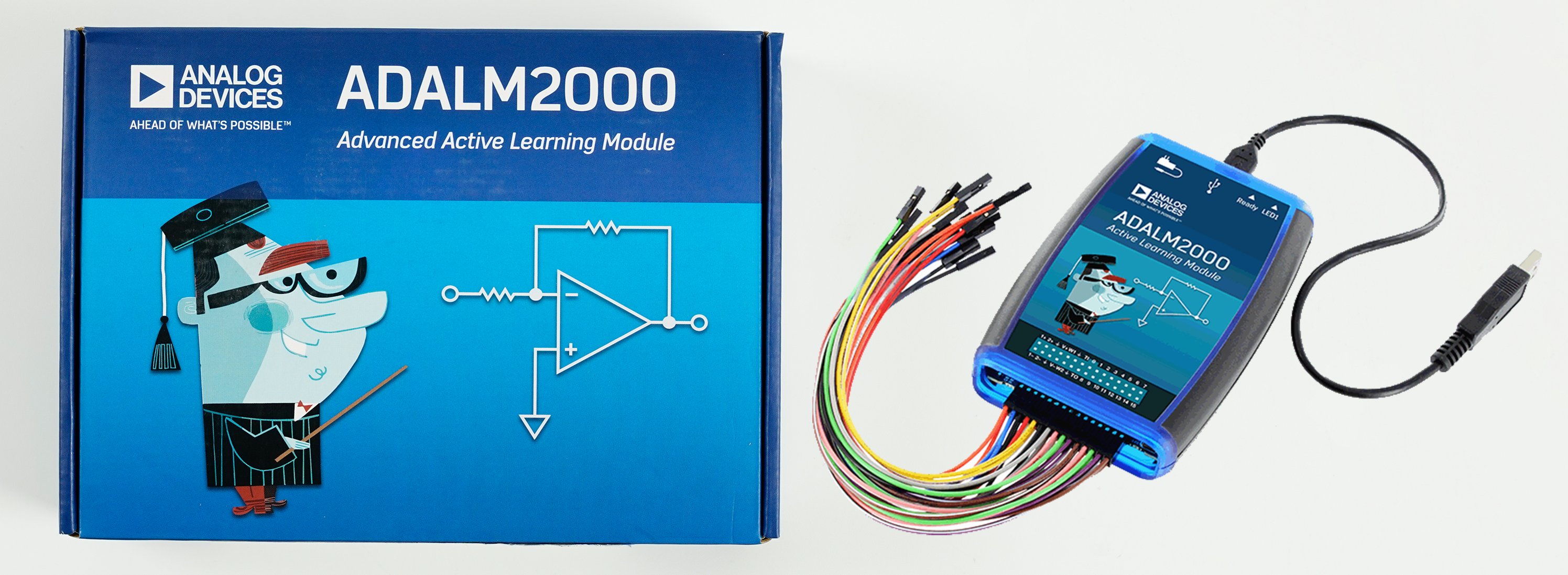

ADALM2000介绍：

ADALM2000 (M2K) 主动学习模块是一款经济实惠的USB供电数据采集模块，它将ADALM1000 (M1K) 主动学习模块的功能提升到了一个新的水平。

凭借 12 位 ADC（100MSPS）和 DAC（150MSPS），ADALM2000 与Scopy软件将高性能实验室设备的强大功能带到您的手掌中，使电气工程专业的学生和爱好者能够探索信号和系统数十MHz的频率，无需传统实验室设备的成本和体积。ADALM2000 与在计算机上运行的 Analog Devices 的Scopy™图形应用软件结合使用时，可为用户提供以下高性能仪器：

• 具有差分输入的两通道示波器
• 二通道任意函数发生器
• 16 通道数字逻辑分析仪（3.3V CMOS 和 1.8V 或 5V 容限，100MS/s）
• 16通道模式发生器（3.3V CMOS，100MS/s）
• 16通道虚拟数字I/O
• 两个输入/输出数字触发信号，用于连接多个仪器（3.3V CMOS）
• 双通道电压表（AC、DC、±25V）
• 网络分析仪 – 电路的伯德图、奈奎斯特图、尼科尔斯图。范围：1Hz 至 10MHz
• 频谱分析仪 – 功率谱和频谱测量（本底噪声、SFDR、SNR、THD 等）
• 数字总线分析仪（SPI、I²C、UART、并行）
• 两个可编程电源（0…+5V、0…-5V）

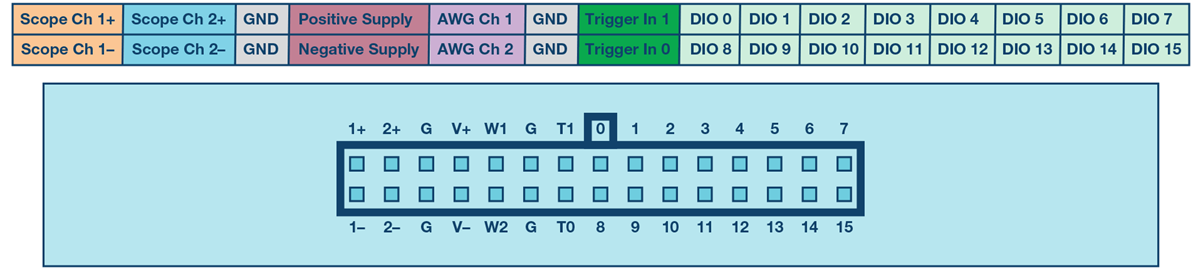

ADALM2000连接器管脚定义：

ADALM2000可实现的功能：

• 信号发生器
• 示波器
• 频谱仪
• 逻辑分析仪
• 电压表
• 双路可调稳压电源
• 模式产生功能
• 网络分析仪
• 用口袋仪器测试DDS产生的信号

ADALM2000参考资料：

根据不同的用户需求，ADALM2000的开发主要分为以下三类：

1. ADALM2000 Users & Students
2. 1.  Scopy or Alice
2. ADALM2000 Application Developers
3. 1. Use scopy's scripting ability
   2. Use libm2k to write C++/C#/Python applications
3. ADALM2000 Firmware Developers

电子森林整理的ADALM2000的相关资料：

1. 【文档】ADI的ADALM2000 - 多功能开源口袋仪器：https://www.eetree.cn/doc/103
2. 【文档】ADI用口袋仪器ADALM2000支持的基础电路实验资源汇总：https://www.eetree.cn/doc/1298
3. 【文档】口袋仪器ADALM2000的使用教程：https://www.eetree.cn/doc/1687
4. 【用户手册】ADALM2000 Overview：https://wiki.analog.com/university/tools/m2k
5. Github上的资源链接

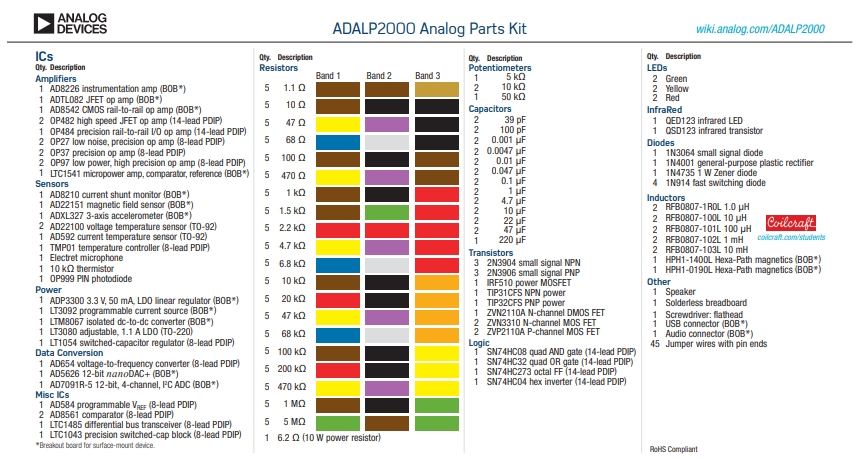

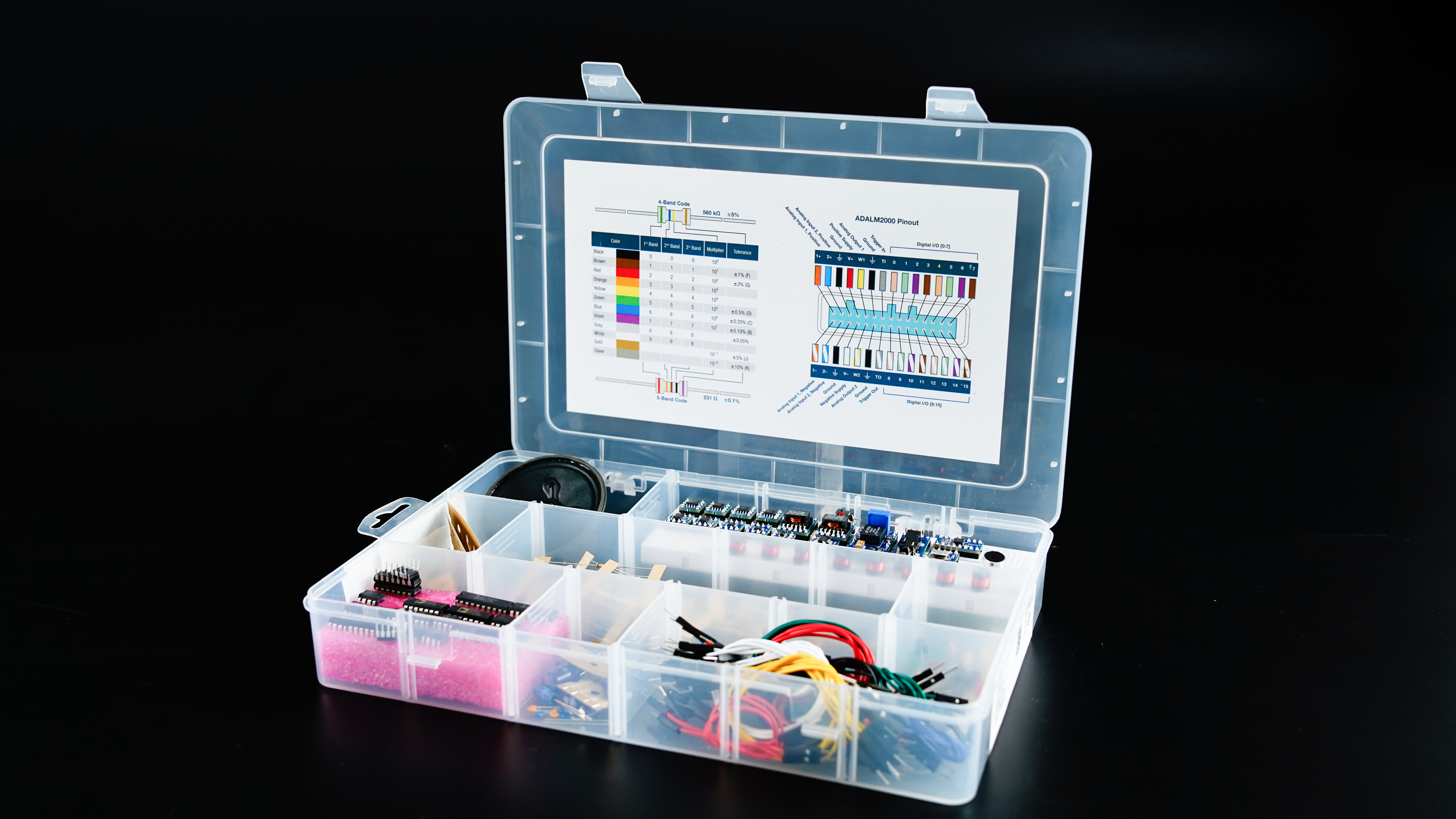

ADALP2000介绍：

ADALP2000模拟部件套件包括许多器件，非常适合构建各种有用的模拟电路和器件。 该套件集成了ADI器件，包括晶体管、LED、电阻、电位计、电容、二极管、电感、传感器以及各种有用的IC产品，包括运算放大器、转换器、比较器和调节器。 表贴IC安装在小型子板上，便于轻松连接。 内置无焊分线板，该套件还配有带引脚端的跳线搭配。

• 用于模拟电路无焊试验板的部件套件
• IC产品包括： 传感器、运算放大器、转换器、比较器、调节器
• 其它器件包括： 晶体管、LED、电阻、电位计、电容、二极管、电感
• 表贴IC方便安装在子板上
• 可轻松实现无焊连接的跳线搭配
• 包括分线板

ADALP2000参考资料：

• 【文档】ADALP2000器件及应用清单：https://www.eetree.cn/doc/2558（文档中标注了所有元器件的官网地址，方便检索）
• 【Wiki页面】ADALP2000 Product Description
• 【文档】ADALP2000-product-highlights-1019321.pdf

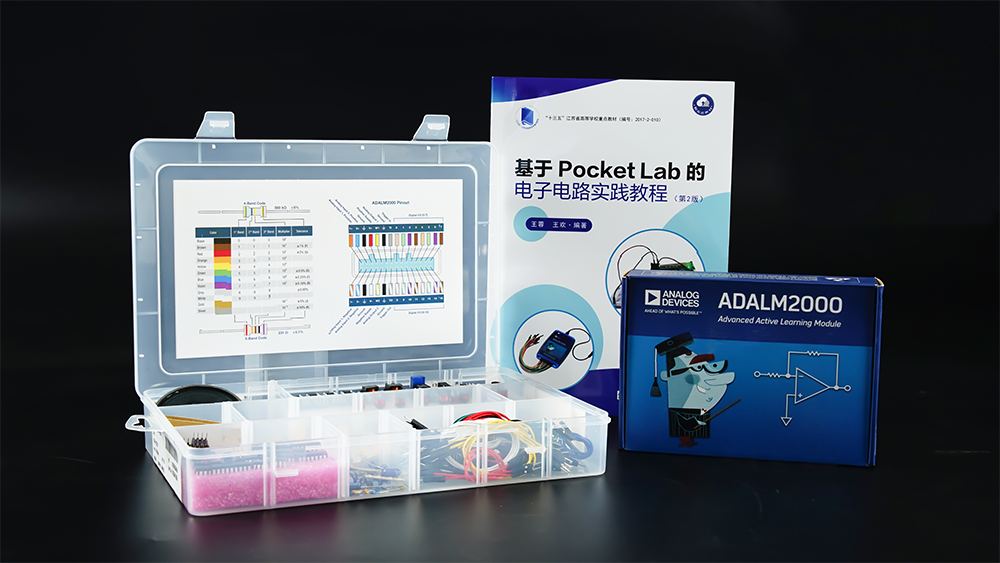

官方套件购买地址：

• ADALM2000：https://www.analog.com/cn/resources/evaluation-hardware-and-software/evaluation-boards-kits/adalm2000.html
• ADALP2000：https://www.analog.com/cn/resources/evaluation-hardware-and-software/evaluation-boards-kits/eval-adalp2000.html
• 如若不参加活动，想从官方渠道购买产品可点击上方官网页面了解更多产品细节

注意事项：

• 本次“ADALM2000模电实验挑战赛”的指定套件购买地址：请点击>
