项目介绍

本项目使用EVM_MSPM0L1306开发套件-备战电赛训练平台,实现了音乐键盘的设计,它的主要功能为:矩阵键盘选频,电位器adc调音量,扬声器发声,oled屏幕和led灯显示参数

硬件介绍

EVM_MSPM0L1306开发板专为电赛设计,它搭载了MSPM0L1306微控制器,该芯片基于高性能的Arm® Cortex®-M0+内核,兼具低功耗与高效能特性,为电赛训练提供稳定而强大的处理核心.它搭配1.3寸OLED显示屏,板载丰富的外设接口,无论是构建复杂的传感器网络,实现精准的数据采集,还是进行高效的通信交互,都能游刃有余

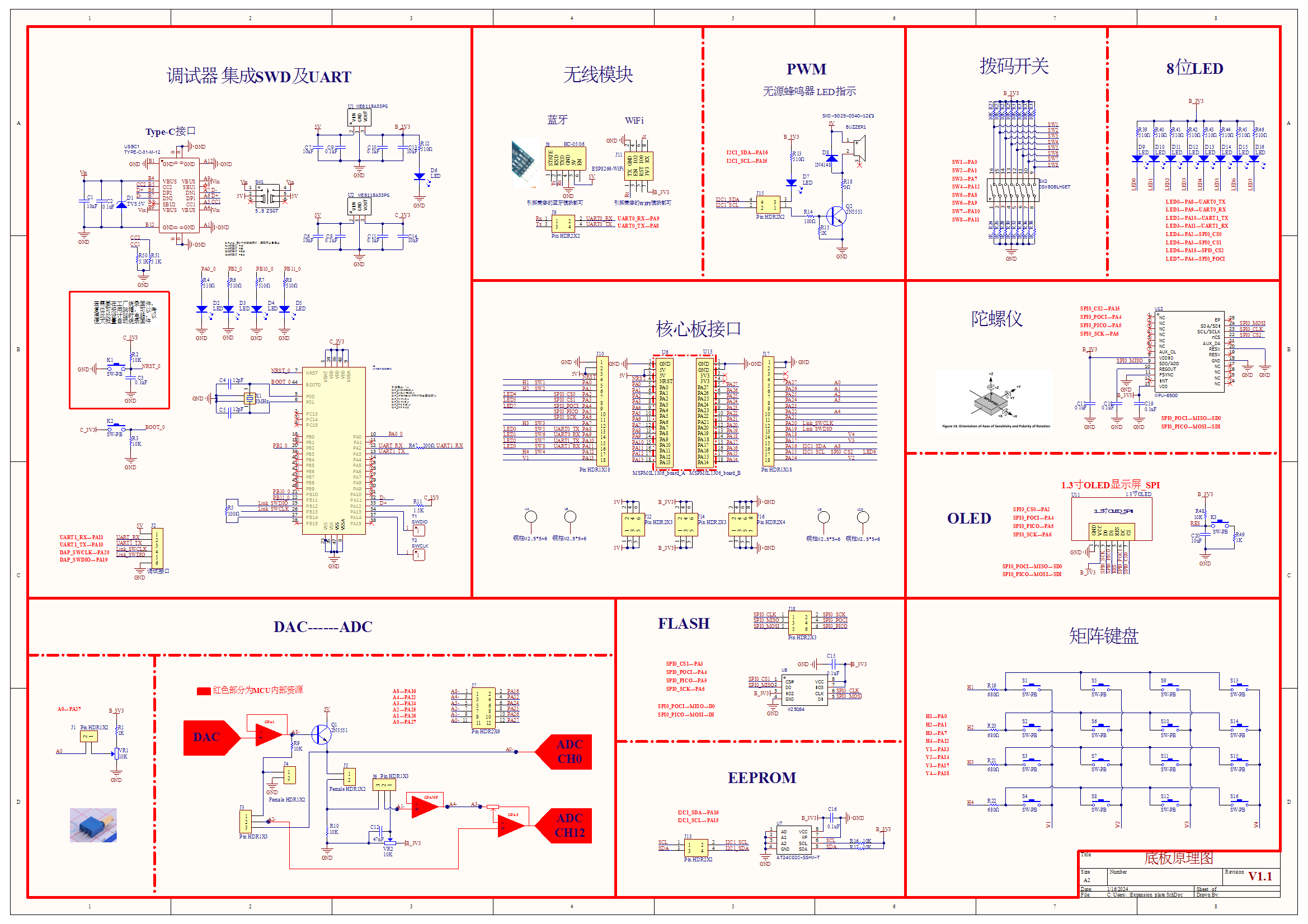

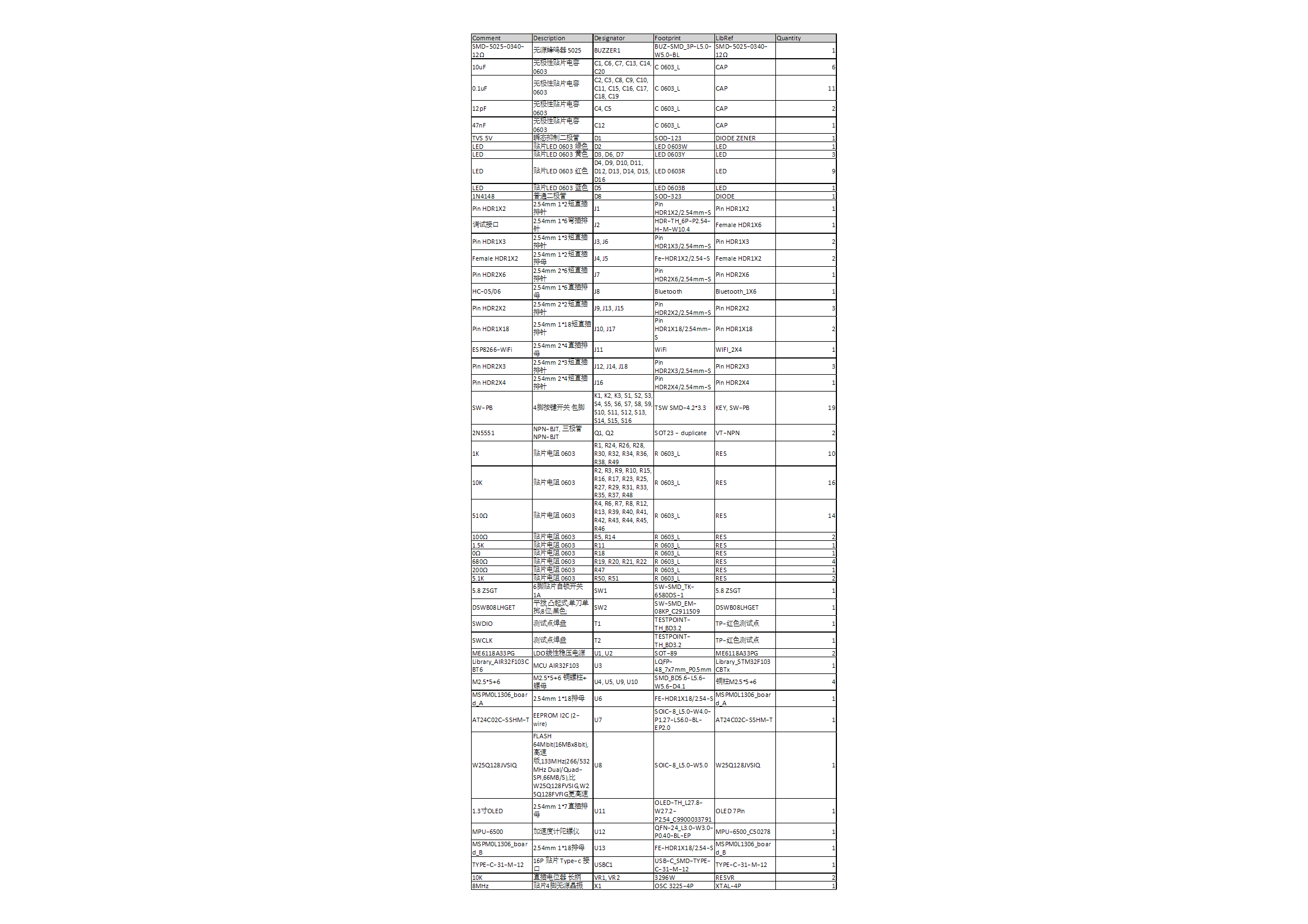

如上两图我们可以知道,底板上板载有矩阵键盘,oled显示屏,8位led,调试器,电位器分压,无源蜂鸣器,可以直接使用来进行音乐键盘制作

项目设计思路

本项目使用定时器驱动pwm,得到可调频率和占空比的方波,从而实现驱动扬声器发出不同音调和音量的声音,通过傅里叶变换我们可以知道,当pwm波形占空比为50%时,正弦基波幅值最大,当pwm波形占空比为0%或者100%时,正弦基波幅值最小为0,所以可以通过调节占空比近似调整音量

本项目可以根据硬件分成以下几个模块

1.gpio中断检测矩阵键盘频率输入

2.adc中断检测电位器adc音量输入

3.pwm驱动喇叭音乐输出

4.8位led灯组低四位显示矩阵键盘当前键位

5.oled屏幕显示当前参数

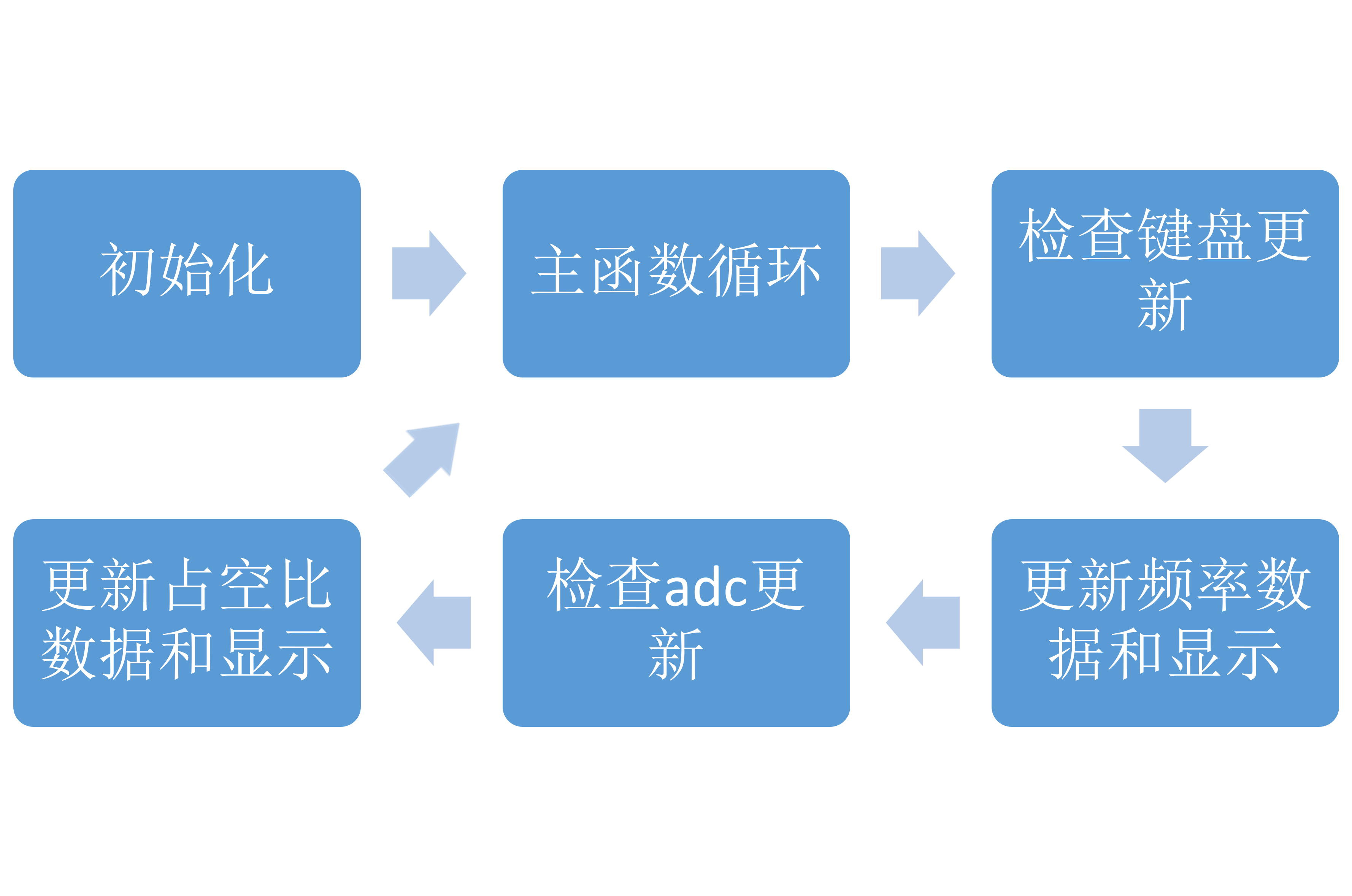

如图为软件流程图

具体程序设计

1.gpio中断检测矩阵键盘频率输入

void GROUP1_IRQHandler()
{
	int8_t temp;
	temp=getKeyValue();
	if(Key_Value!=temp)
	{
		Key_Value=temp;
		Key_Update=true;
	}
    DL_GPIO_clearInterruptStatus(GPIO_Keyboard_V_PORT, GPIO_Keyboard_V_V1_A13_PIN | GPIO_Keyboard_V_V2_A14_PIN |
							GPIO_Keyboard_V_V3_A17_PIN | GPIO_Keyboard_V_V4_A18_PIN); // 清除中断请求
}

"key.c"

#include "key.h"

int8_t getKeyValue(void)
{
    uint32_t col_pin = 0;
	int8_t key_value=Key_Value;
	int8_t col = -1;
	int8_t row = 0;
	switch (DL_GPIO_getPendingInterrupt(GPIO_Keyboard_V_PORT)) // 通过中断引脚获取矩阵键盘列
	{
		case GPIO_Keyboard_V_V1_A13_IIDX:
			col = 0;
			col_pin = GPIO_Keyboard_V_V1_A13_PIN;
			break;
		case GPIO_Keyboard_V_V2_A14_IIDX:
			col = 1;
			col_pin = GPIO_Keyboard_V_V2_A14_PIN;
			break;
		case GPIO_Keyboard_V_V3_A17_IIDX:
			col = 2;
			col_pin = GPIO_Keyboard_V_V3_A17_PIN;
			break;
		case GPIO_Keyboard_V_V4_A18_IIDX:
			col = 3;
			col_pin = GPIO_Keyboard_V_V4_A18_PIN;
			break;
		default:
			break;
	}
	if (col != -1)
	{
		delay_cycles(CPUCLK_FREQ/100);                                   // 按键消抖
		DL_GPIO_setPins(GPIO_Keyboard_H_PORT, GPIO_Keyboard_H_H1_A0_PIN | GPIO_Keyboard_H_H2_A1_PIN); // 0000->1100
		delay_cycles(100000);// 等待引脚置位
		if (!DL_GPIO_readPins(GPIO_Keyboard_V_PORT, col_pin))
		{
			row=row|2; // 高两行row+2
		}
		DL_GPIO_clearPins(GPIO_Keyboard_H_PORT, GPIO_Keyboard_H_H1_A0_PIN | GPIO_Keyboard_H_H2_A1_PIN); // 1100->0000
		DL_GPIO_setPins(GPIO_Keyboard_H_PORT, GPIO_Keyboard_H_H1_A0_PIN | GPIO_Keyboard_H_H3_A7_PIN); // 0000->1010
		delay_cycles(100000);// 等待引脚置位复位
		if (!DL_GPIO_readPins(GPIO_Keyboard_V_PORT, col_pin))
		{
			row=row|1; // 偶数行row+1
		}
		row=row;//得到row=按下行值-1
		DL_GPIO_clearPins(GPIO_Keyboard_H_PORT, GPIO_Keyboard_H_H1_A0_PIN | GPIO_Keyboard_H_H3_A7_PIN); // 1010->0000
		delay_cycles(CPUCLK_FREQ/100);                                                  // 防止重置行输出后再次进入中断
		key_value = col * 4 + row;
	}
    return key_value;
}

2.adc中断检测电位器adc音量输入

void ADC12_Speaker_INST_IRQHandler()
{
	double_t temp;
    switch (DL_ADC12_getPendingInterrupt(ADC12_Speaker_INST))
	{
        case DL_ADC12_IIDX_MEM0_RESULT_LOADED://ADC内存空间全部装载完
			temp=DL_ADC12_getMemResult(ADC12_Speaker_INST, DL_ADC12_MEM_IDX_0);
			if(ADC_Value!=temp)
			{
				ADC_Value=temp;
				ADC_Update=true;
			}
            break;
        default:
            break;
    }
}

3.pwm驱动喇叭音乐输出

"speaker.c"

#include "speaker.h"
uint8_t Speaker_Code_Past=0;
void setSpeaker(int8_t Key_Code,double_t Duty)
{
	Speaker_Code_Past=Key_Code;
	if (Speaker_Code_Past==0)
	{
		DL_Timer_stopCounter(PWM0_TimG0_Speaker_INST);
		return;
	}
	uint16_t temp;
	temp=CPUCLK_FREQ/8/Speaker_Data[Speaker_Code_Past].Speaker_Frequency;
	DL_TimerG_setLoadValue(PWM0_TimG0_Speaker_INST,temp);//设置频率
	DL_Timer_setCaptureCompareValue(PWM0_TimG0_Speaker_INST, temp*Duty, DL_TIMER_CC_0_INDEX);
	DL_Timer_startCounter(PWM0_TimG0_Speaker_INST);//设置占空比
	return;
};

4.8位led灯组低四位显示矩阵键盘当前键位

#include "led.h"
void LED_ShowNum2(uint8_t data)
{
	DL_GPIO_writePinsVal(GPIO_LED_PORT,
	GPIO_LED_LED0_A8_PIN | GPIO_LED_LED1_A9_PIN| GPIO_LED_LED2_A10_PIN | GPIO_LED_LED3_A11_PIN,
	~(data<<8));//A8是第8位所以data要左移8位
}

5.oled屏幕显示当前参数和pwm更新

OLED_Init();
	OLED_ShowString(0,0,"Duty=");
	OLED_ShowString(0,2,"Scale=");
	OLED_ShowString(0,4,"Fq=");
	OLED_ShowString(0,6,"Key=");
    while (1) {
		if(Key_Update)
		{
			setSpeaker(Key_Value,ADC_Value/4095.0);
			LED_ShowNum2(Key_Value);
			OLED_ShowNum(60,0,ADC_Value,5,16);
			OLED_ShowString(60,2,Speaker_Data[Key_Value].Speaker_Scale);
			OLED_ShowNum(60,4,(uint16_t)(Speaker_Data[Key_Value].Speaker_Frequency),5,16);
			OLED_ShowNum(60,6,Key_Value,5,16);
			Key_Update=false;
		}
		if(ADC_Update)
		{
			setSpeaker(Key_Value,ADC_Value/4095.0);
			OLED_ShowNum(60,0,ADC_Value,5,16);
			ADC_Update=false;
		}
    }
}
