EVM_MSPM0L1306开发套件简介

EVM_MSPM0L1306开发板专为电赛设计，它搭载了MSPM0L1306微控制器，该芯片基于高性能的Arm® Cortex®-M0+内核，兼具低功耗与高效能特性，为电赛训练提供稳定而强大的处理核心。它搭配1.3寸OLED显示屏，板载丰富的外设接口，无论是构建复杂的传感器网络、实现精准的数据采集，还是进行高效的通信交互，都能游刃有余。

主要特点：

• MSPM0L1306微控制器： 采用TI MSPM0L1306微控制器，这是一款高性能的微控制器，适用于多种嵌入式应用，满足电赛中对高性能处理能力的需求；
• 丰富的外设和接口： 开发板配备了多种外设和接口，包括ADC、DAC、UART、SPI、I2C、PWM等，提供蓝牙、WiFi无线模块二选一接口，支持与多种传感器和执行器的连接，为电赛中的各种应用提供无限可能；
• 集成调试功能： 板载DAP调试器，便于使用集成开发环境(IDE)进行代码调试和系统测试，帮助参赛者在竞赛中快速定位和解决问题；
• 显示和用户交互： 配有OLED屏，允许直接在设备上进行用户交互和数据展示，为电赛项目增添互动性和可视化的展示效果；
• 扩展性和兼容性： 开发板设计考虑到了扩展性，允许通过扩展板或外接模块增加额外的功能，为电赛项目提供更多的创意空间；
• 学习和开发资源：提供了丰富的学习资源，包括示例代码、教程、用户手册，帮助用户快速上手，为电赛项目提供技术支持。

它可以在以下电赛题型中提供支持：

• 控制类：可以用于实现各种自动控制系统的设计，如自动循迹小车、无人机控制、机器人控制等。
• 测量类：利用此款开发板的数模转换和信号处理能力，可以设计各种测量设备，如数字示波器、信号发生器、频谱分析仪等。
• 信号处理类目：适用于进行信号处理和数据分析的项目，如图像处理、声音识别、振动分析等。
• 能源与功率类目：可以利用此款开发板设计无线充电器、电源管理系统、能量监测装置等与能源相关的项目。
• 通信类目：此款开发板支持蓝牙、WiFi等无线通信模块，适合用于设计无线通信和网络应用，如无线传感器网络、物联网(IoT)应用等。
• 嵌入式系统类：可用于设计和实现复杂的嵌入式系统，如基于微控制器的数据采集系统、智能家居控制器等。
• 综合类：在需要综合应用多种技术的题目中，此款开发板可以作为核心控制单元，集成传感器、执行器、通信模块等，实现多功能系统。

由于EVM_MSPM0L1306开发板的功能丰富，它几乎可以适用于电赛中的所有题型。

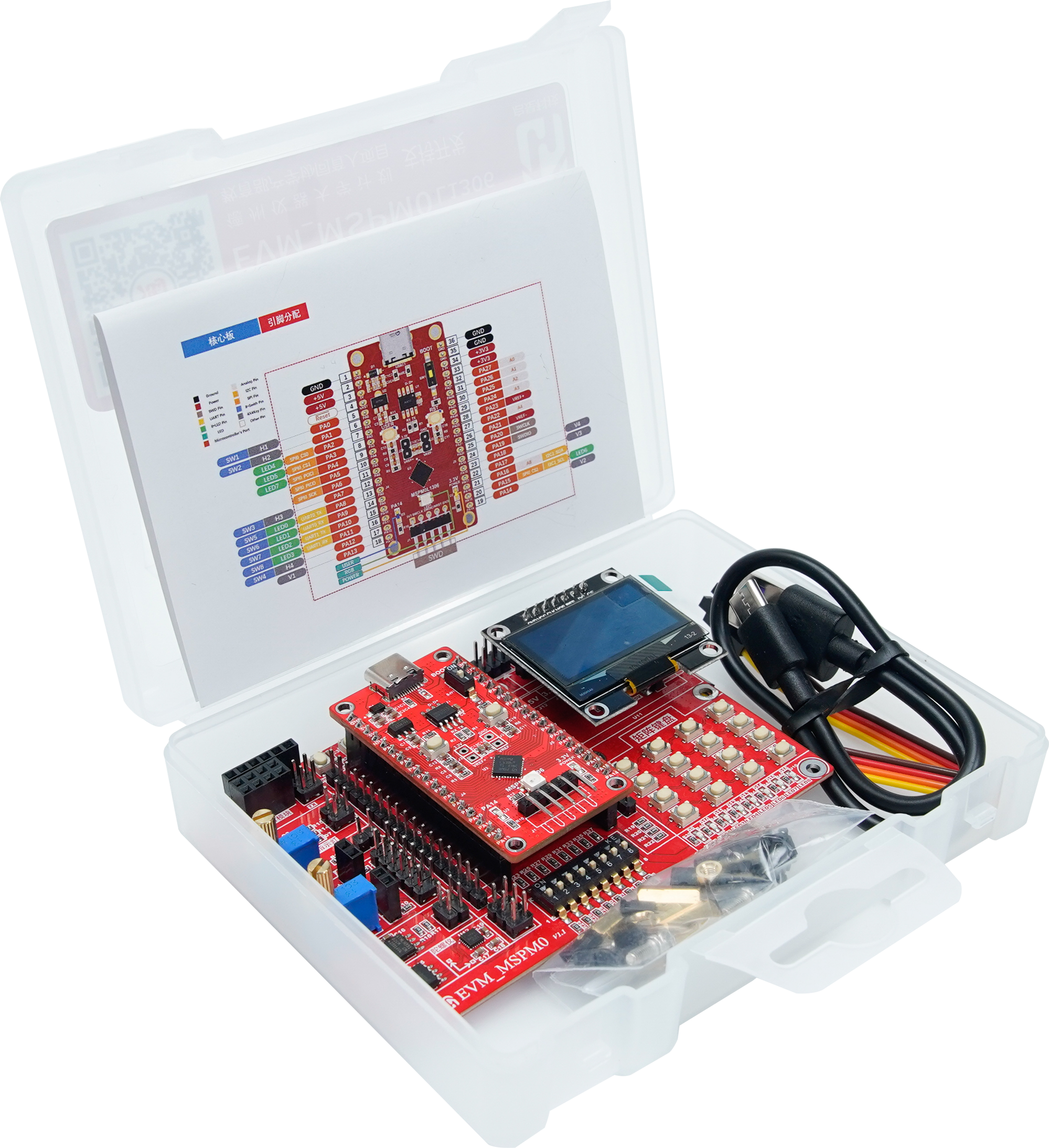

产品包含

• 产品塑装盒
• EVM_MSP M0L1306 核心板 x1
• EVM_MSP M0L1306 扩展板 x1
• 1.3 寸 OLED 显示屏 x1
• USB 转 Tpye-c 信号数据线 x1
• 母对母杜邦线 x1
• 跳线帽 x1
• 螺柱及螺丝 x1

核心板介绍

核心板采用Type-C接口供给5V电源，通过LDO转为3.3V为MCU供电，核心板上提供外置参考源接口，也可以通过跳帽选择板上3.3V参考源。

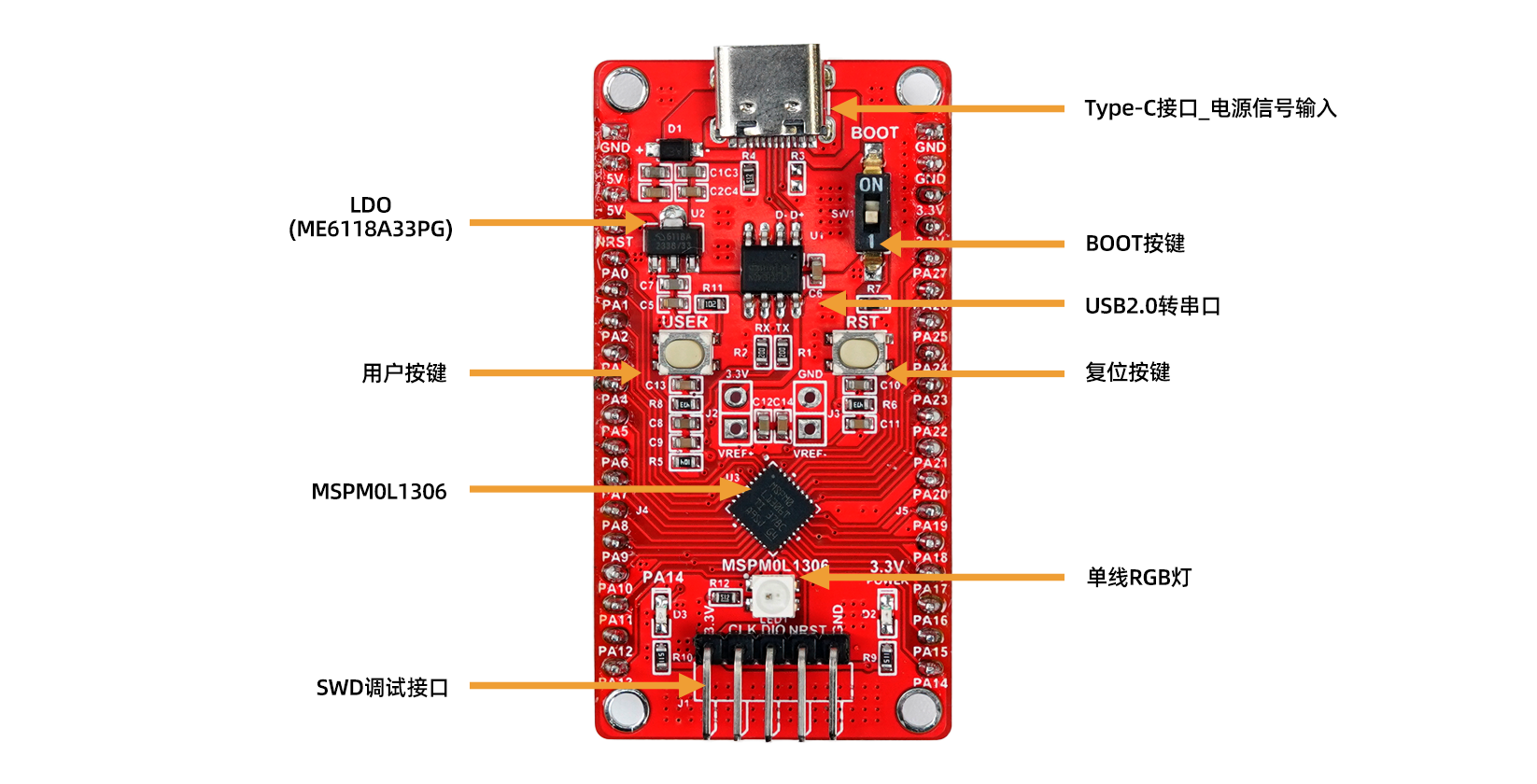

核心板资源

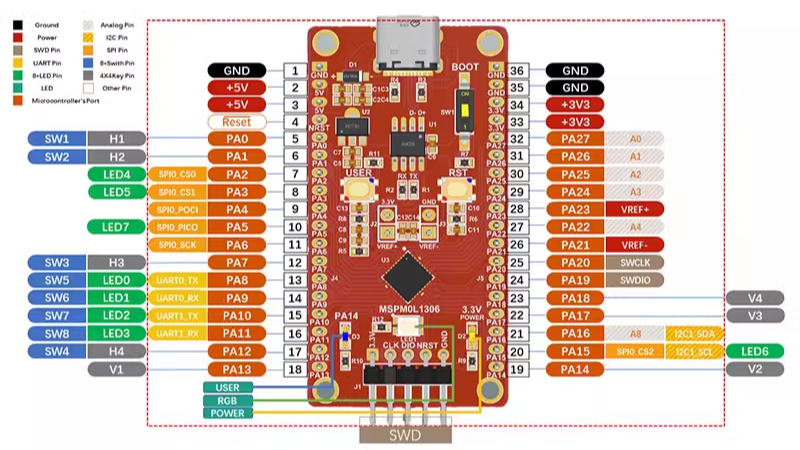

核心板引脚分配

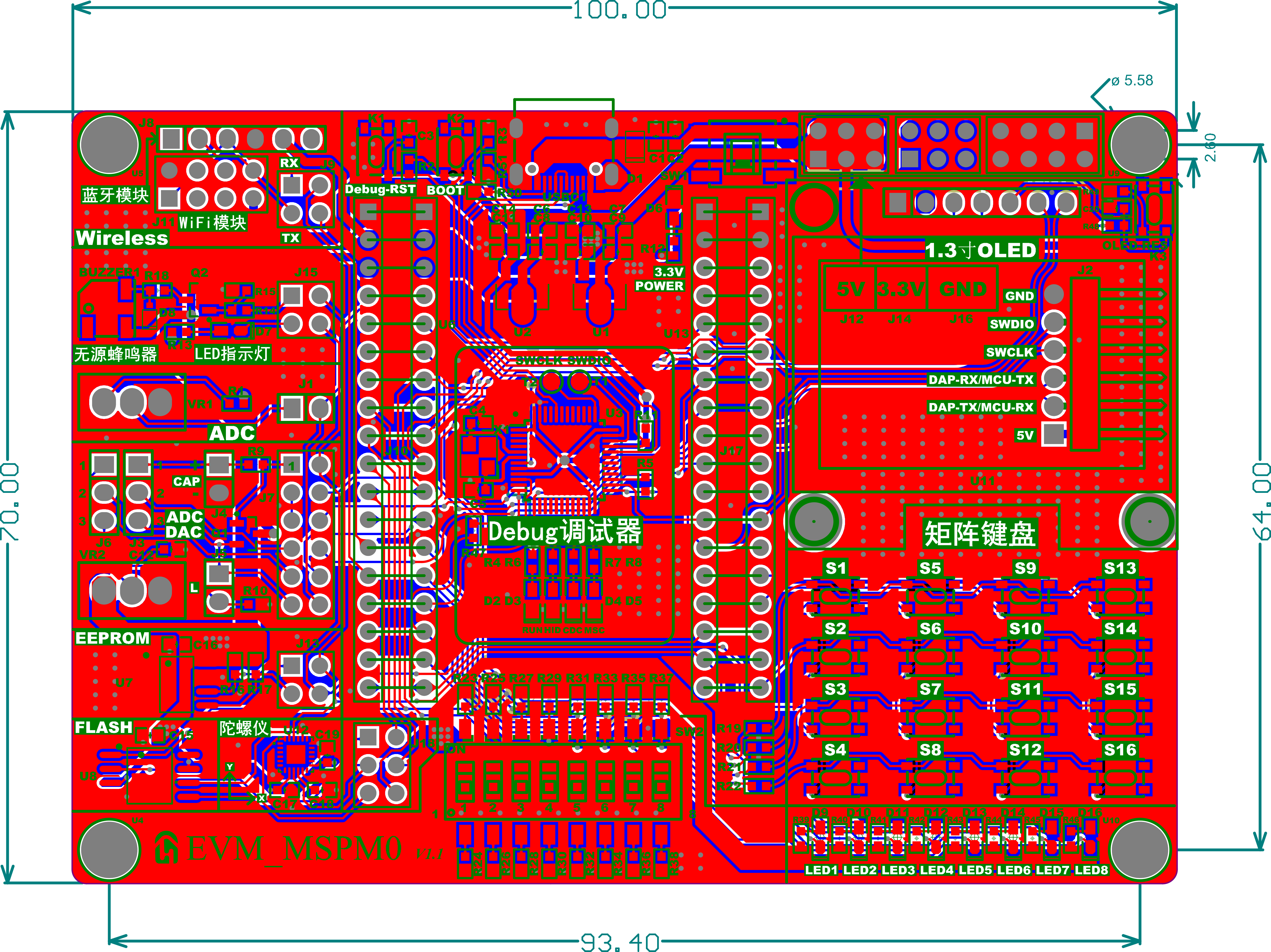

扩展板介绍

底板也采用Type-C接口供给5V电源，同时为核心板提供电源，并可向外输出5V、3.3V电源电压。底板集成了Debug调试器及虚拟串口，可通过SWD模式进行代码烧录和Debug调试，通过虚拟串口进行通信，集成SPI协议的1.3寸OLED显示屏、FLASH、陀螺仪、IIC协议的EEPROM，以及常见的矩阵键盘、蜂鸣器、8位LED、8位拨码开关等外设，并提供蓝牙、WiFi无线模块二选一接口。此外，还针对MSPM0L系列优秀的ADC和集成OPA运放，底板提供电感电容测量装置单芯片解决方案的基础电路。

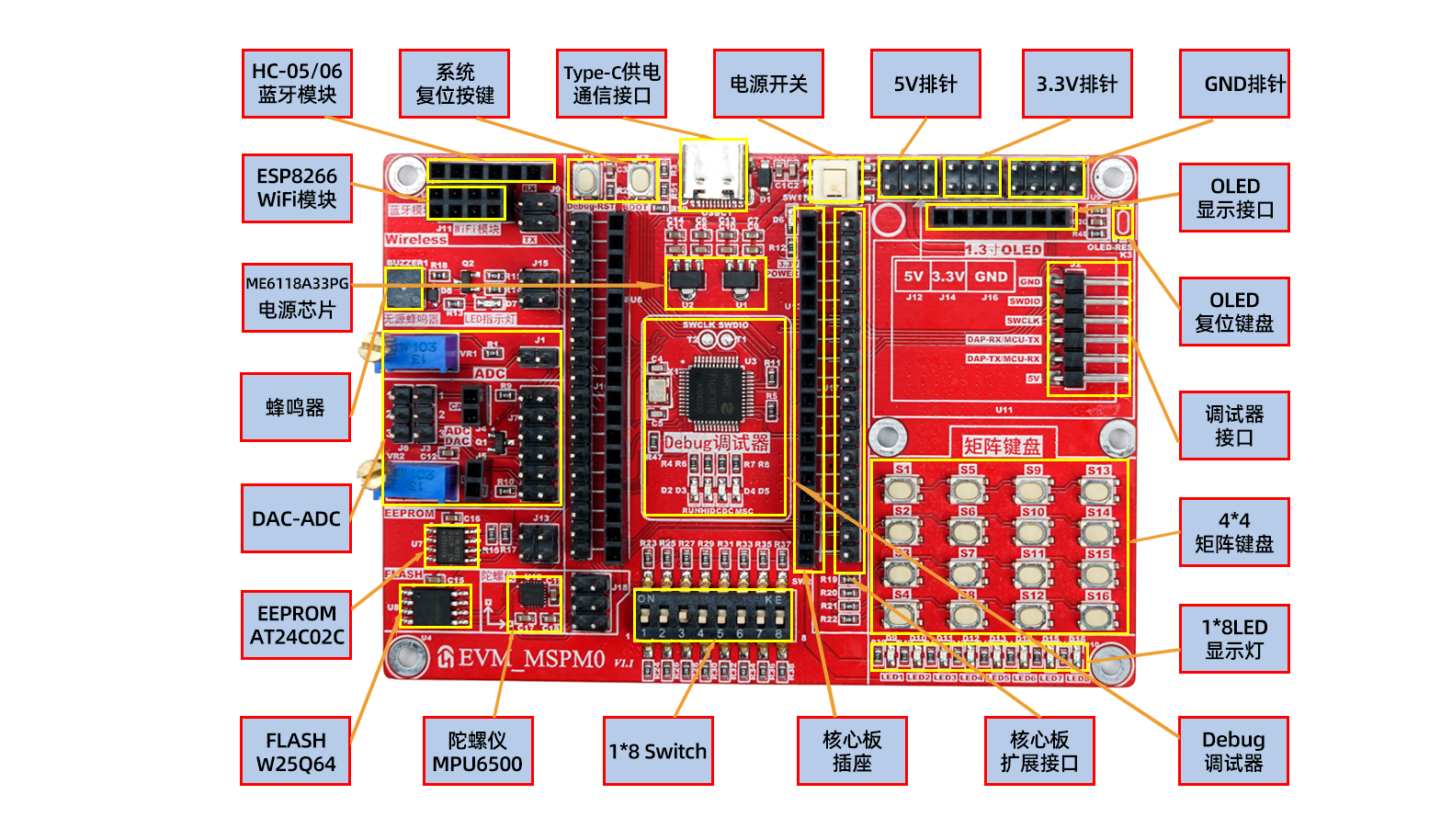

扩展板资源

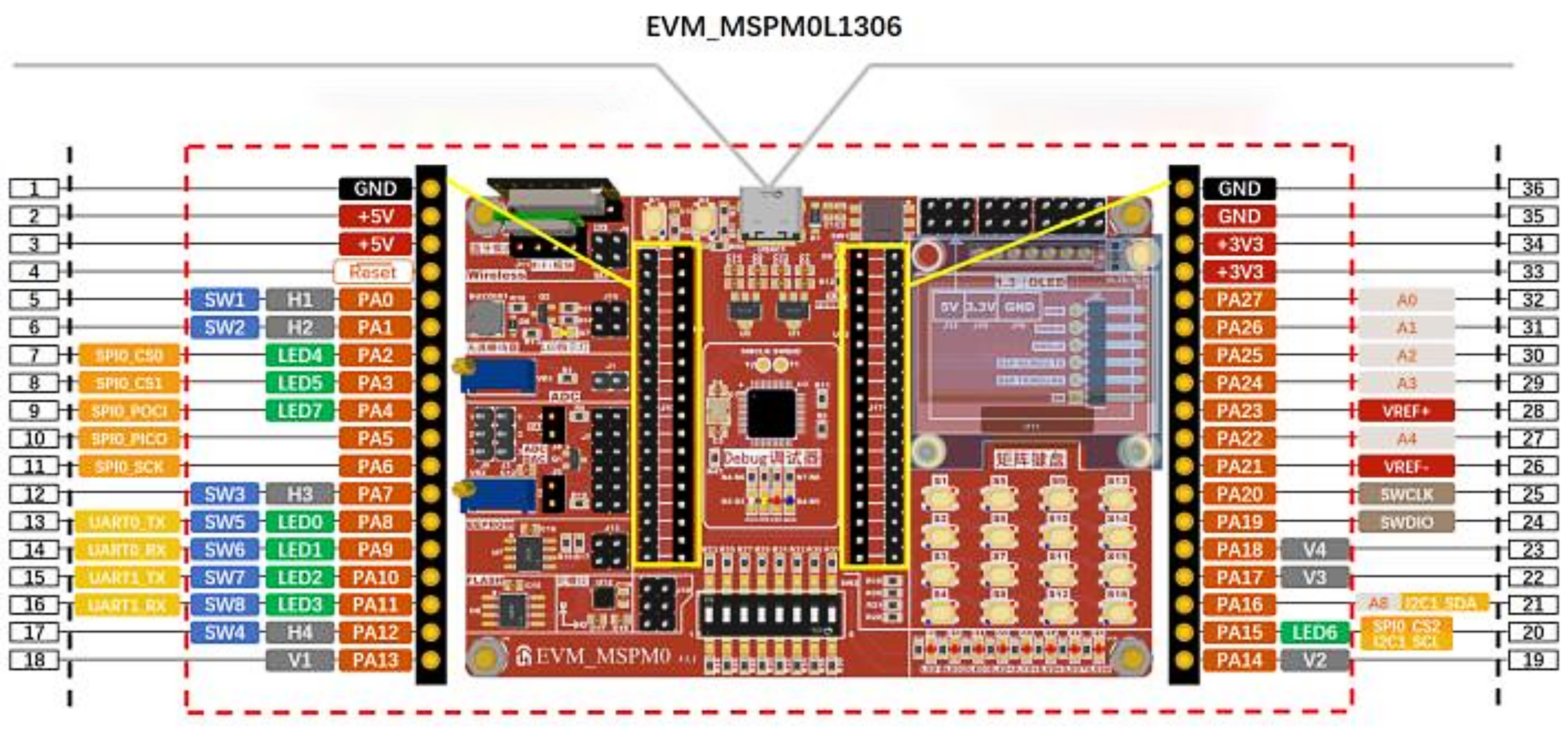

扩展板引脚分配

产品资料

开源代码：https://gitee.com/pansamic/MSPM0-DevKit

MSPM0-DevKit使用教程：https://whu-eis-robotics.github.io/MSPM0-DevKit/#/

产品原理图、开箱手册、板卡案例可翻阅至附件查阅下载。
