用EVM_MSPM0L1306开发板制作的音乐键盘
该项目使用了EVM_MSPM0L1306，实现了电子琴的设计，它的主要功能为：可以简单弹琴和调节音量大小。
标签
开发板
RyanYuang
更新2024-07-22
广东东软学院
26

1、任务要求

  • 使用矩阵键盘、蜂鸣器、流水灯和电位器设计音乐键盘
  • 让不同的按键发出不同的音调
  • 电位器用来控制声音大小
  • 流水灯用来显示声音档位。

1.2、实现思路

  • 使用PWM产生不同的PWM频率和占空比来控制蜂鸣器的声音大小和声调。
  • 使用按键来设置不同的预分频系数，从而控制PWM的发生频率。
  • 使用电位器的ADC数值来控制输出的占空比，从而控制蜂鸣器的音量。

2、实现过程

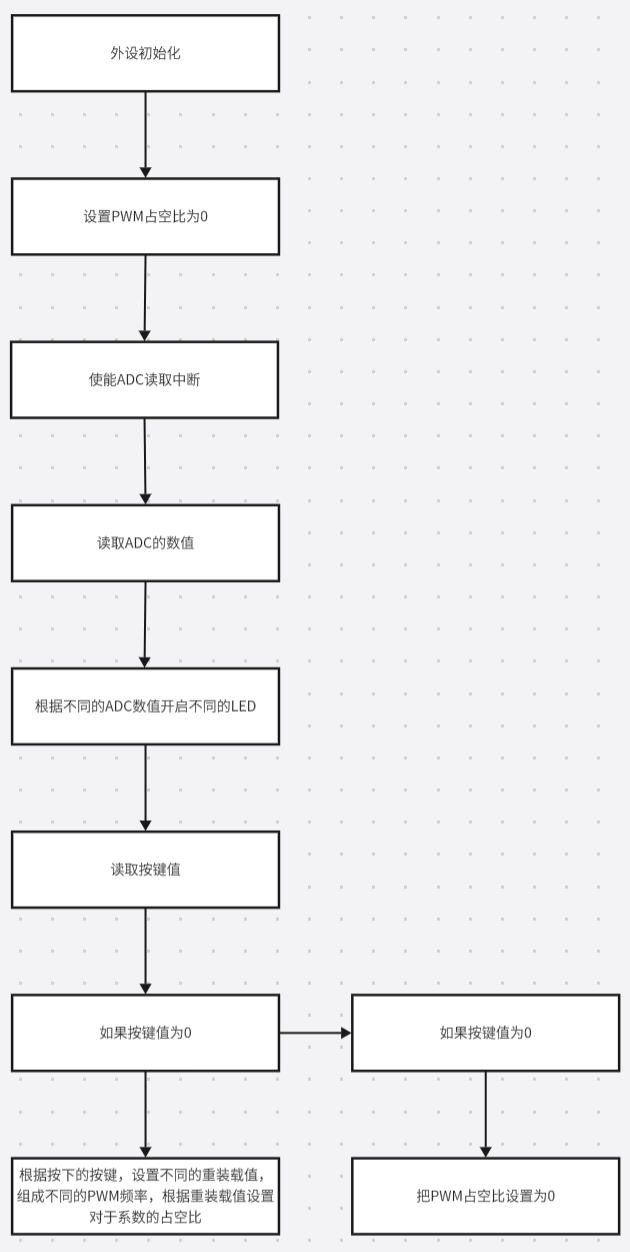

2.1程序流程图


2.2外设初始化

学习一块新的板子，难点就是在如何使用外设以及这块板子的一些特性，这块板子是TI的，我觉得TI的库让人用起来非常的难懂，因为它无法像ST公司一样，可以跳转到函数的定义，然后根据芯片手册提供的寄存器来查看这个函数的用法，并且，函数解释也是只是说一半。为了节省时间，我还是只能使用sysconfig来对芯片的外设进行初始化,我的初始化是基于矩阵键盘例程进行的。

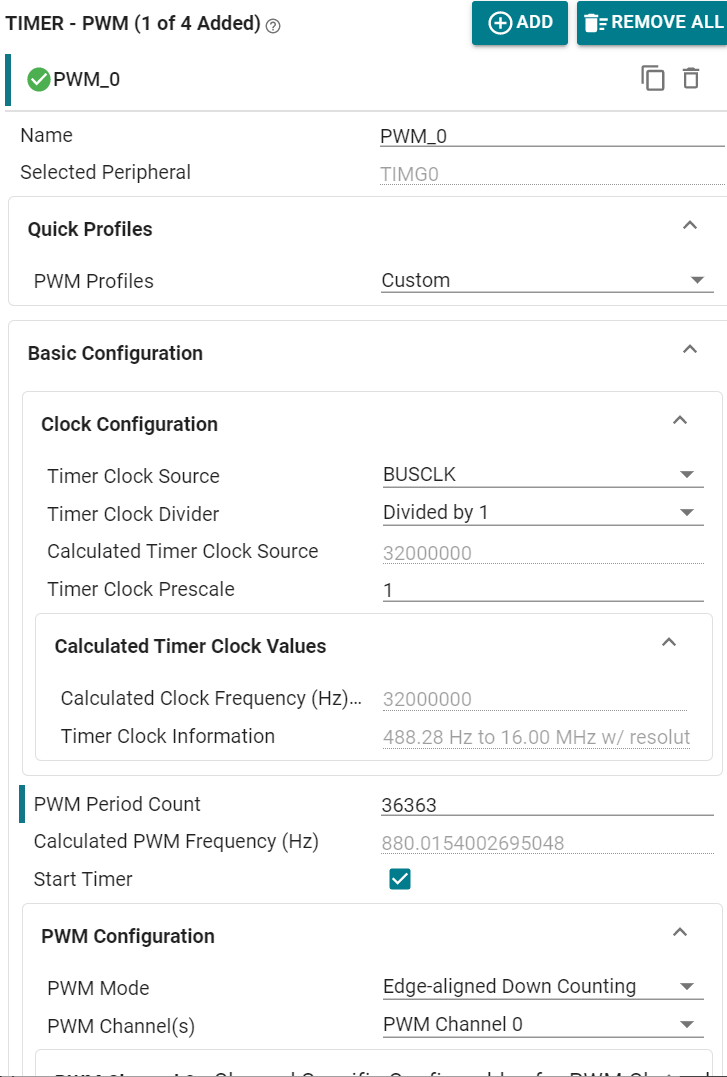

2.2.1 PWM


PWM初始化中，我对外设进行了以下的配置:

  1. 定时器分频和预分频系数设置为1，重装载值设置为可以计算出出音调频率的数值。
  2. 然后打开定时器，PWM就开始生成了。

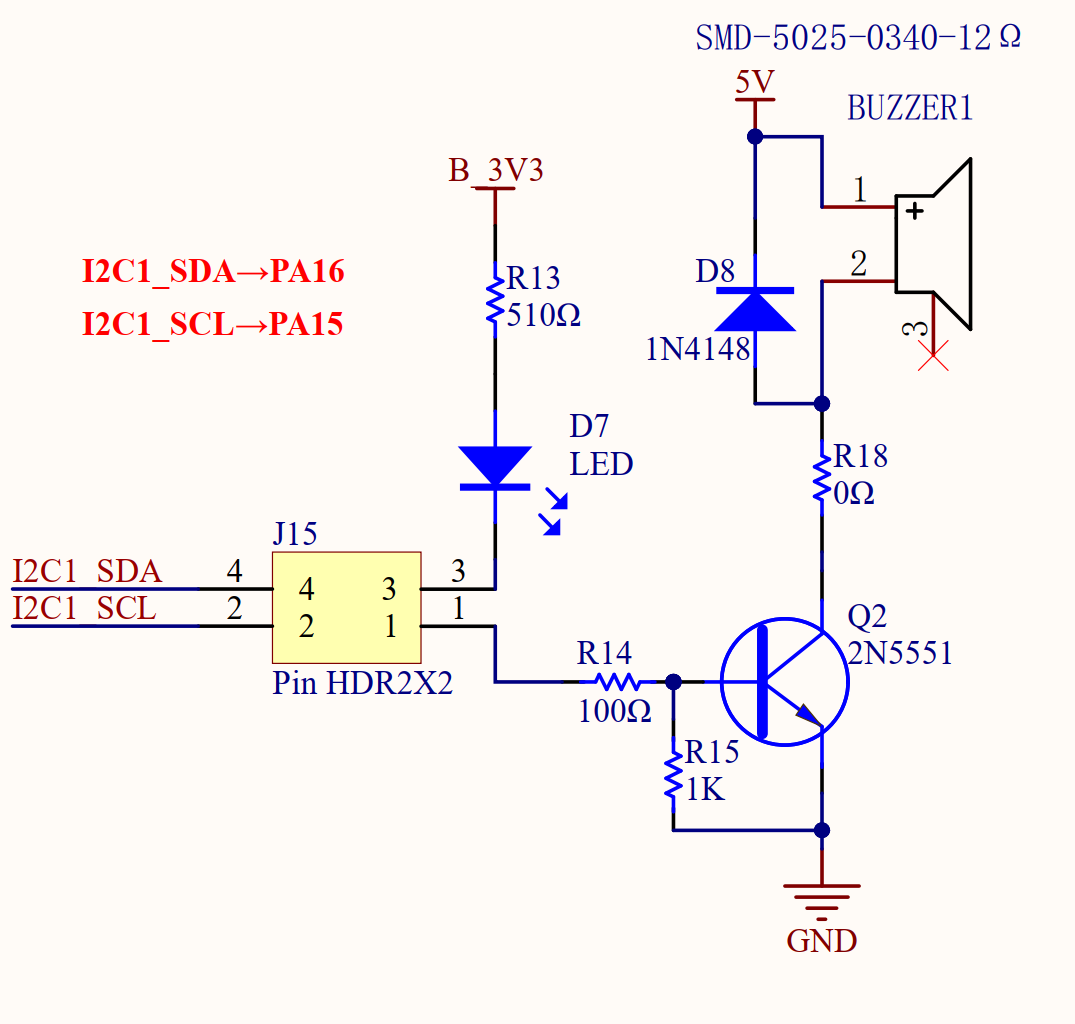

这里我设置的是 通道0，使用的是PA16的引脚。然后使用母对母的杜邦线连接到蜂鸣器的引脚。


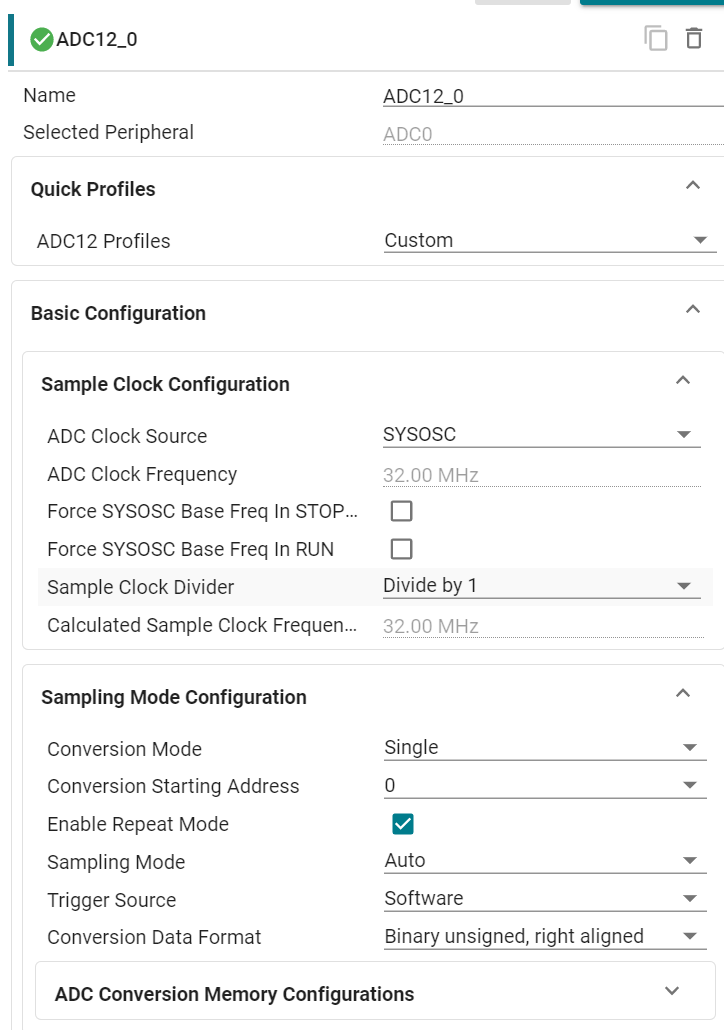

2.2.2 ADC初始化


2.3程序实现

2.3.1按键实现

  1. 按键读取
uint8_t Key()
{
  uint8_t key_num = 0;         // 按键值1-16，默认为0
  static uint8_t key_flag = 0; // 按下按键标志

  if (key_flag)
  {
    delay_ms(100); // 300ms延迟，防止按下一次按键却被认为按下了多次按键，导致得到了多个相同的按键值
    key_flag = 0;  // 按下按键标志清零
  }

  // 行扫描
  // ROW 0111
  // 0111-1011-1101-1110
  DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN);
  DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW1_PIN | MAT_KEY_ROW2_PIN | MAT_KEY_ROW3_PIN);
  delay_ms(10); // 按键消抖延迟，一般为10ms，一定要在外界改变时延迟，而不是读取输入后再延迟
                // 所谓的外界改变时，即改变行扫描时，如行输出由0111变为1011
                // 这里实际上有两个外界改变时，一个是用户刚刚按下时，另一个是改变行扫描时
                // 然而由于按键消抖延迟只需10ms，扫描一轮也只需40ms，远小于用户按下的时间
                // 因此选择改变行扫描时作为外界改变时，总能涵盖两种外界改变
                // 并且在按键消抖例程中提到，无法得知用户刚刚按下的时刻
                // 同时不断判断低电平也不能近似这个时刻，因为低电平出现有两种情况
                // 一种是用户先按下，然后改变行扫描，另一种是先改变行扫描，用户再按下
                // 普遍错误写法如下:
  // DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN);
  // DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW1_PIN | MAT_KEY_ROW2_PIN | MAT_KEY_ROW3_PIN);

  // if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))//每次改变行扫描后，直接读取并未经过延迟，有可能只能读到抖动中的高电平，从而永远检测不到，如常见的第二行“不灵敏”问题，究其原因是134行过于灵敏导致消抖错误也能检测正确
  // {
  //   delay_ms(10);
  //   if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
  //   {
  //     key_num = 1;
  //     key_flag = 1;
  //   }
  // }

  if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
  {

    key_num = 1;
    key_flag = 1; // 按键已按下
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL1_PIN))
  {
    key_num = 2;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL2_PIN))
  {
    key_num = 3;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL3_PIN))
  {
    key_num = 4;
    key_flag = 1;
  }

  // ROW 1011
  DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW1_PIN);
  DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN | MAT_KEY_ROW2_PIN | MAT_KEY_ROW3_PIN);
  delay_ms(10);

  if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
  {
    key_num = 5;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL1_PIN))
  {
    key_num = 6;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL2_PIN))
  {
    key_num = 7;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL3_PIN))
  {
    key_num = 8;
    key_flag = 1;
  }

  // ROW 1101
  DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW2_PIN);
  DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN | MAT_KEY_ROW1_PIN | MAT_KEY_ROW3_PIN);
  delay_ms(10);

  if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
  {
    key_num = 9;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL1_PIN))
  {
    key_num = 10;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL2_PIN))
  {
    key_num = 11;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL3_PIN))
  {
    key_num = 12;
    key_flag = 1;
  }

  DL_GPIO_clearPins(MAT_KEY_PORT, MAT_KEY_ROW3_PIN);
  DL_GPIO_setPins(MAT_KEY_PORT, MAT_KEY_ROW0_PIN | MAT_KEY_ROW1_PIN | MAT_KEY_ROW2_PIN);
  delay_ms(10);

  // ROW 1110
  if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL0_PIN))
  {
    key_num = 13;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL1_PIN))
  {
    key_num = 14;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL2_PIN))
  {
    key_num = 15;
    key_flag = 1;
  }
  else if (!DL_GPIO_readPins(MAT_KEY_PORT, MAT_KEY_COL3_PIN))
  {
    key_num = 16;
    key_flag = 1;
  }

  return key_num;
}
  1. 按键处理
		//KEY
		key_num = Key(); // 读取按键值1-16，默认为0
		if(key_num  == 0)
		{
			DL_TimerG_setCaptureCompareValue(PWM_0_INST, 0, DL_TIMER_CC_0_INDEX);
			DL_TimerG_initPWMMode(PWM_0_INST, (DL_TimerG_PWMConfig *) &gPWM_0Config);
		}
		if(key_num != 0)
		{
			gPWM_0Config.period = Bee_Freq[key_num-1];
			DL_TimerG_setCaptureCompareValue(PWM_0_INST, Bee_Freq[key_num-1	] * gAdcResult * 0.001, DL_TIMER_CC_0_INDEX);
			DL_TimerG_initPWMMode(PWM_0_INST, (DL_TimerG_PWMConfig *) &gPWM_0Config);
			key_num = 0;
		}

2.3.2ADC实现

  1. ADC读取
void ADC12_0_INST_IRQHandler(void)
{
    switch (DL_ADC12_getPendingInterrupt(ADC12_0_INST))
    {
        case DL_ADC12_IIDX_MEM0_RESULT_LOADED:
            //结果存储寄存器有更新
            gCheckADC = true;
            break;
        default:
            break;
    }
}
  1. ADC处理
		//ADC
		DL_ADC12_startConversion(ADC12_0_INST);
	 while (false == gCheckADC)
		{
				__WFE();
		}
		gAdcResult = DL_ADC12_getMemResult(ADC12_0_INST, DL_ADC12_MEM_IDX_0);
		if(gAdcResult < 224)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED0_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED0_PIN);
		}

				if(gAdcResult < 220)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED1_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED1_PIN);
		}
		if(gAdcResult < 216)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED2_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED2_PIN);
		}
		if(gAdcResult < 212)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED2_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED2_PIN);
		}
		if(gAdcResult < 208)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED3_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED3_PIN);
		}
		if(gAdcResult < 204)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED4_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED4_PIN);
		}
		if(gAdcResult < 200)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED5_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED5_PIN);
		}
		if(gAdcResult < 196)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED6_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED6_PIN);
		}
		if(gAdcResult < 192)
		{
			DL_GPIO_clearPins(LED_PORT, LED_LED7_PIN);
		}
		else
		{
			DL_GPIO_setPins(LED_PORT, LED_LED7_PIN);
		}
		//ADC12的转换标志位清零
		gCheckADC = false;

3.实物展示

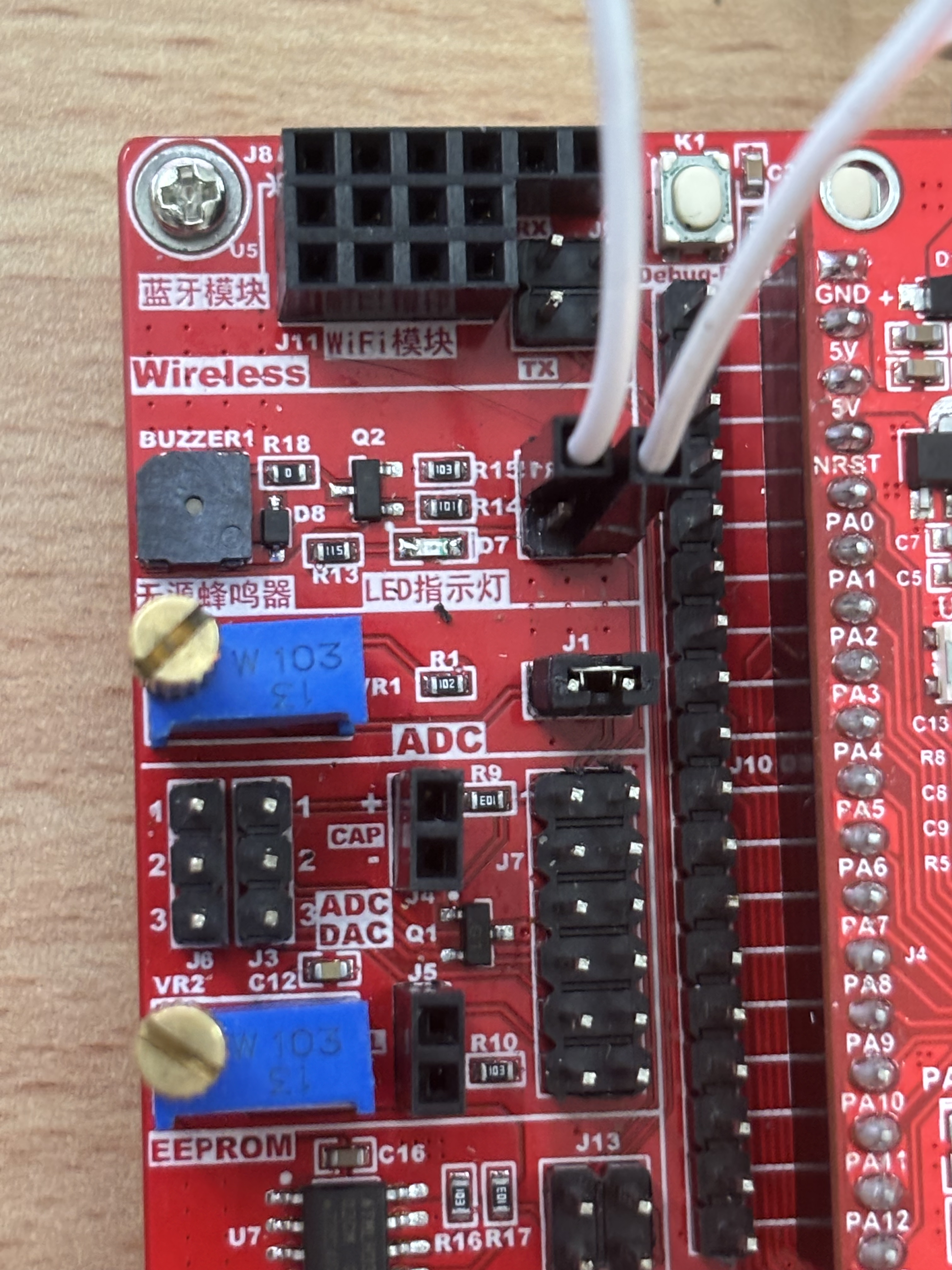

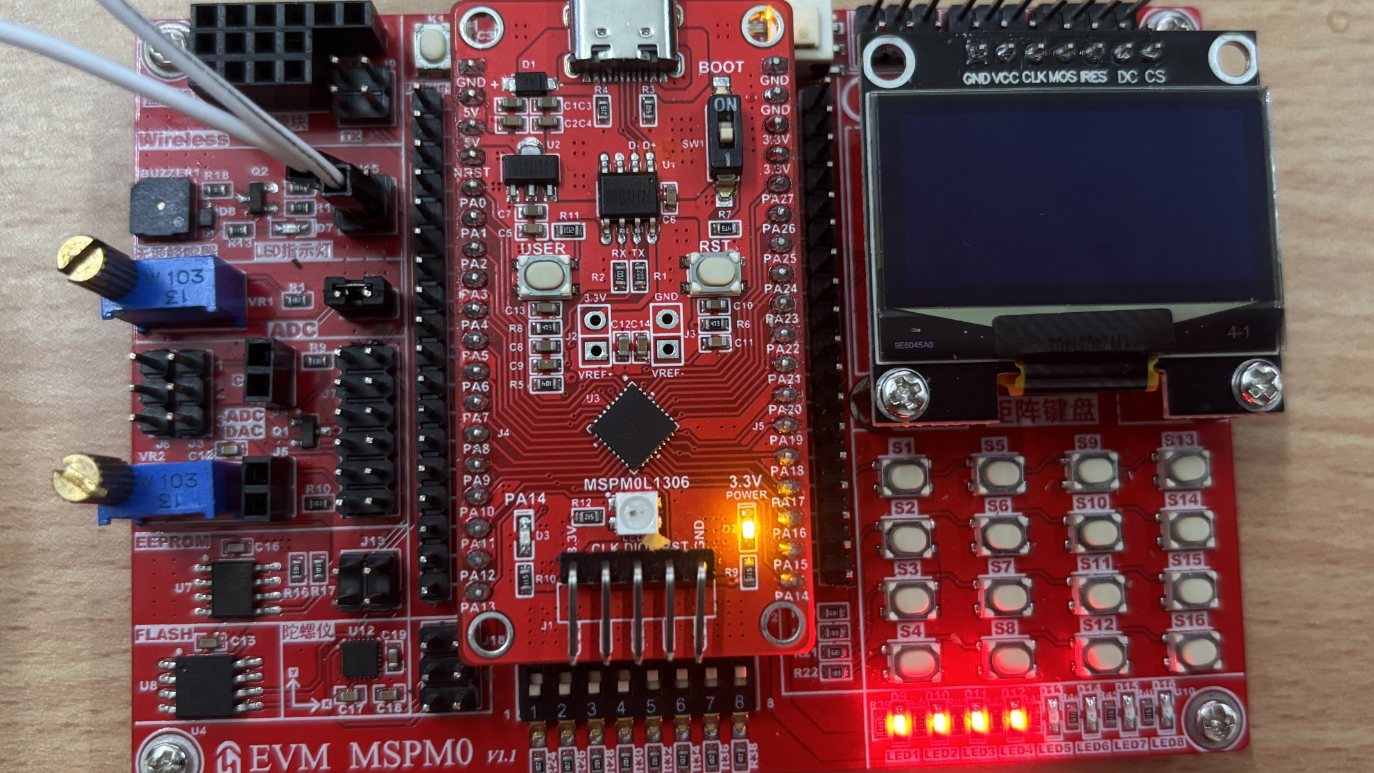

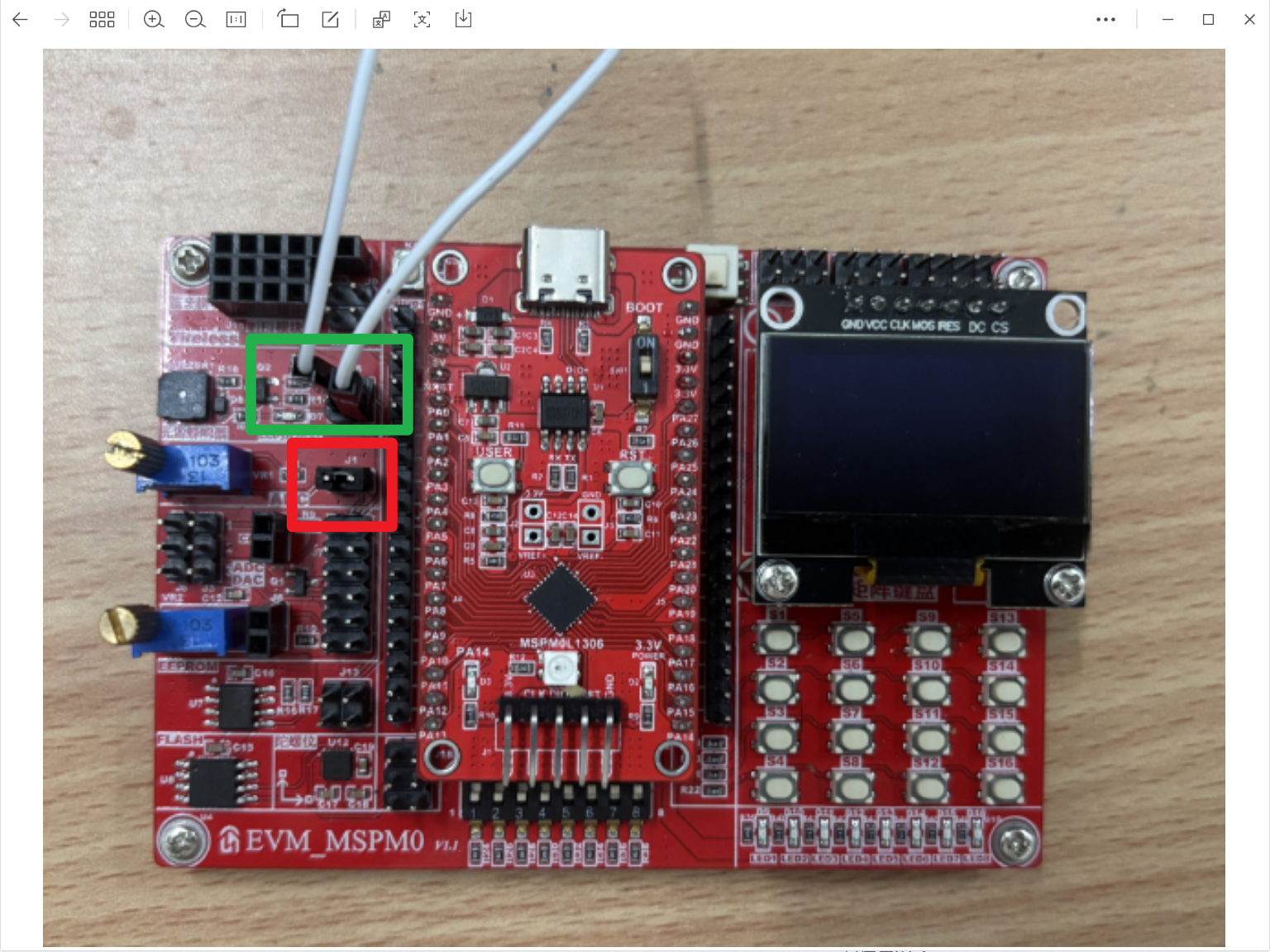

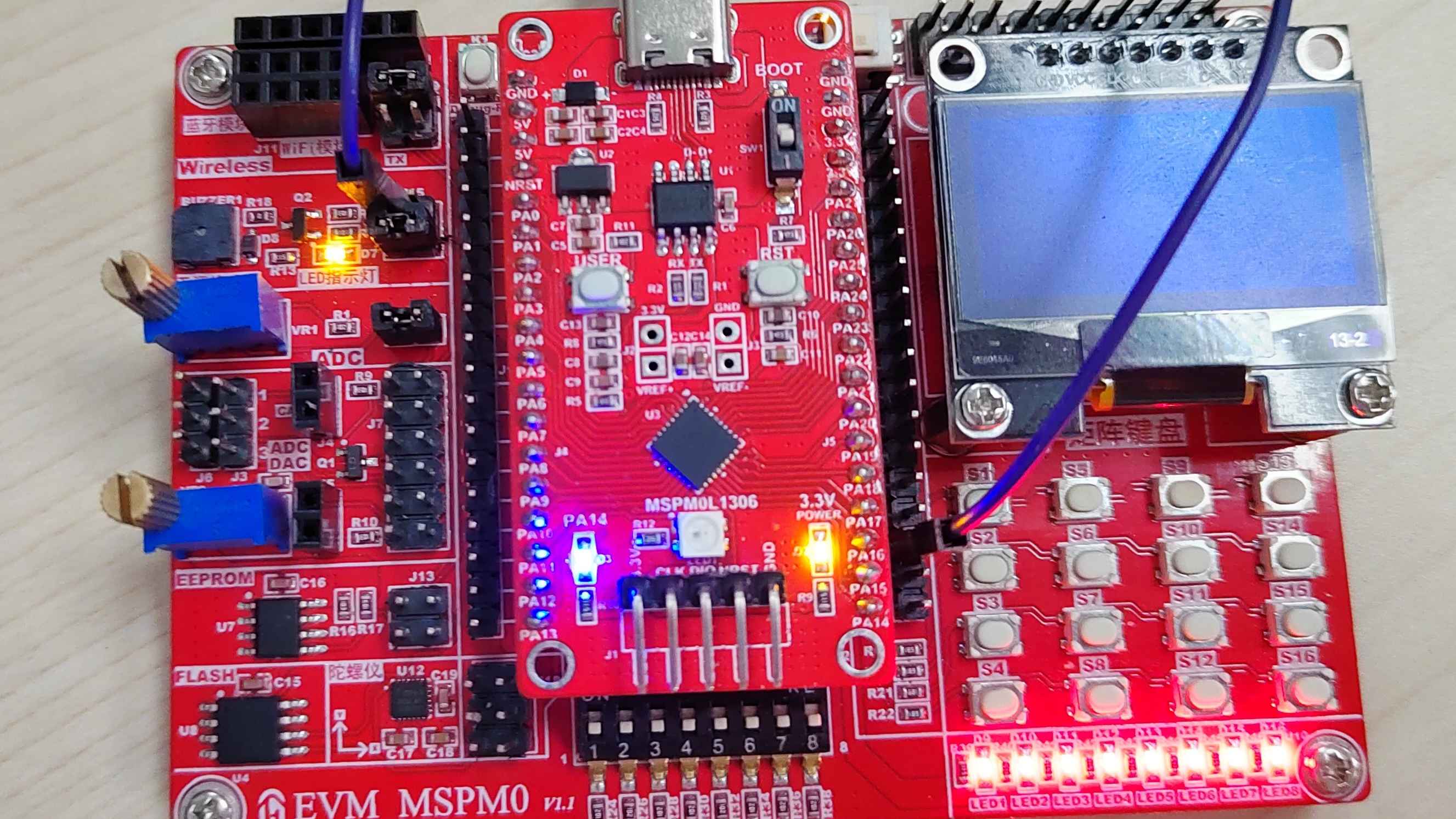

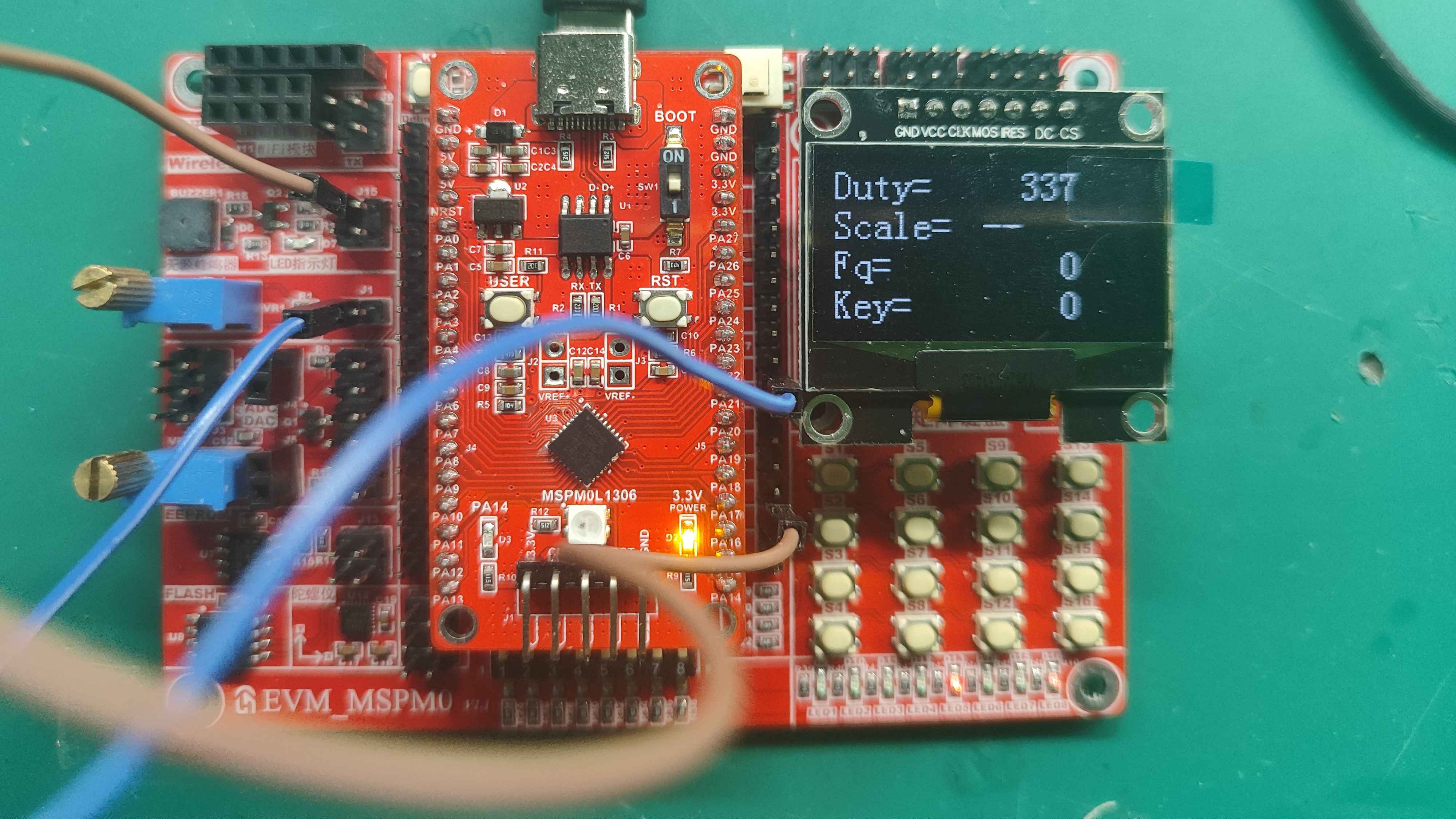

如图是使用了EVM_MSPM0L1306开发板，白色杜邦线是连接了PA16和蜂鸣器的引脚。


使用PA16作为发生PWM的引脚来控制蜂鸣器。

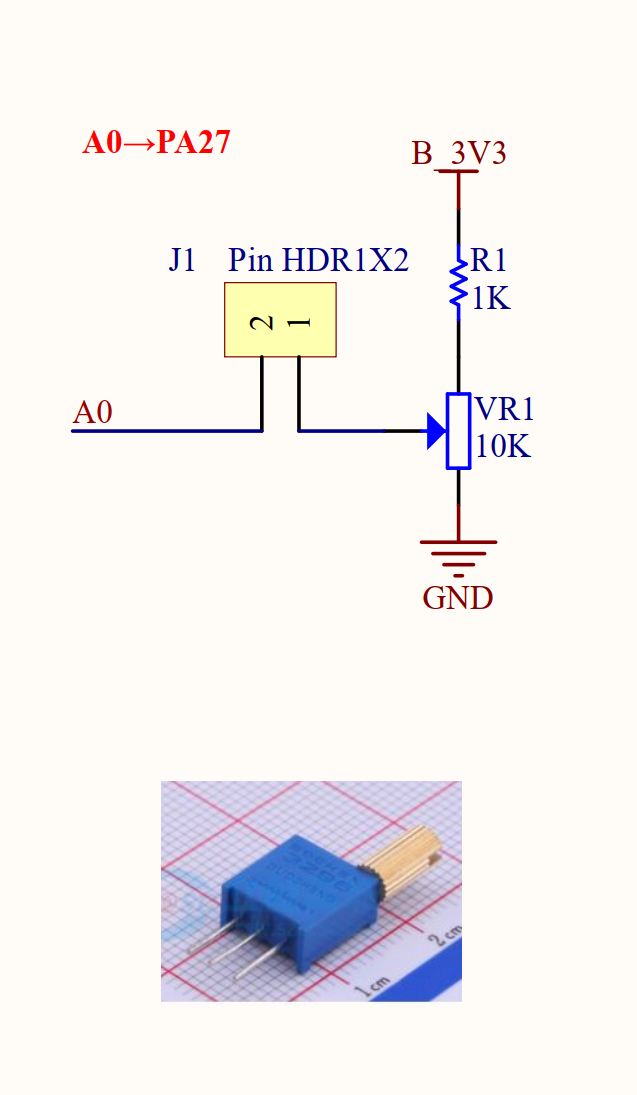

另外使用跳帽来连接电位器来实现音量变化的控制。


4. 主要遇到的问题

  1. 对TI的板卡使用并不适合非常熟悉，并且MSP430L1306属于M0系列的芯片，他的资源不是很充足，开发起来非常费劲。
  2. sysconfig工具经常出现问题，但是后续发现这个问题很正常，只要重新打开工程配置文件即可。
