项目介绍
使用i.mx rt1021的环境光传感器实现对屏幕亮度进行调节。
使用官方IDE以及配置工具完成代码开发。
具体项目内容是使用底板中的 BH1730FVC-TR环境光传感器 来实时监测环境光亮度，并根据采样到的亮度值来设置背光的亮度。
版卡演示在视频33s处
设计思路
项目涉及到三个基本的外设：BH1730FVC-TR环境光传感器、ST7701s芯片的屏幕、背光。
所以可以将项目分为三个部分来验证（包含简单的硬件介绍以及踩坑）：
屏幕亮度调节
常听到的背光调节方式包括DC调光与PWM调光：
- DC调光就是改变给背光的电压值，电压小功率低自然就暗。
- PWM调光并不改变瞬时功率，而是靠着背光的亮灭交替，以极高的亮灭速度来完成亮度调节。
本次板卡的拓展版包含一块1.8 寸 TFT 显示屏
所谓tft是一种液晶显示技术，是一种特殊类型的晶体管，称为薄膜晶体管，通过电压控制薄膜晶体管，将来自底部由led灯的光源，控制像素颜色。
所以改变led灯的亮度即可完成对屏幕亮度的调节。

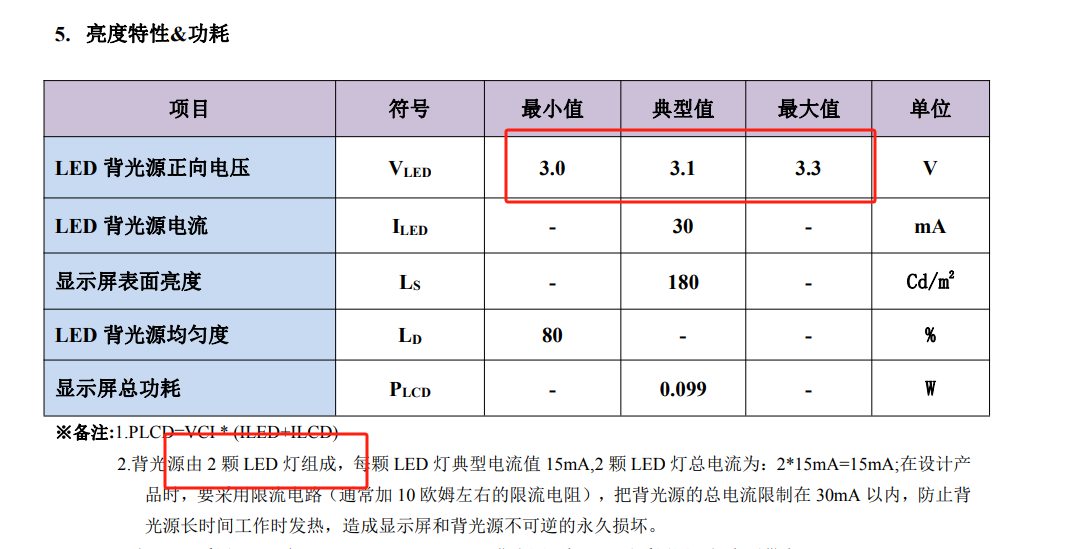

查看屏幕规格书，我们可以看到

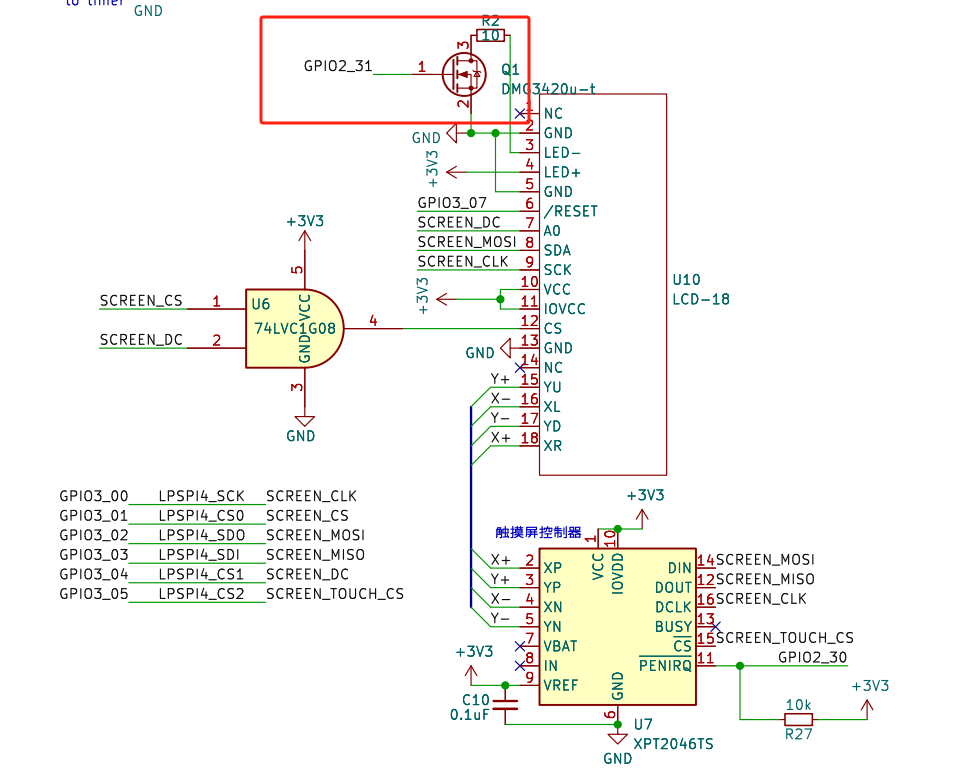

背光的电压固定，只能采用pwm进行调光。查看原理图
配置GPIO2_31为pwm功能，控制占空比就可以完成亮度控制。

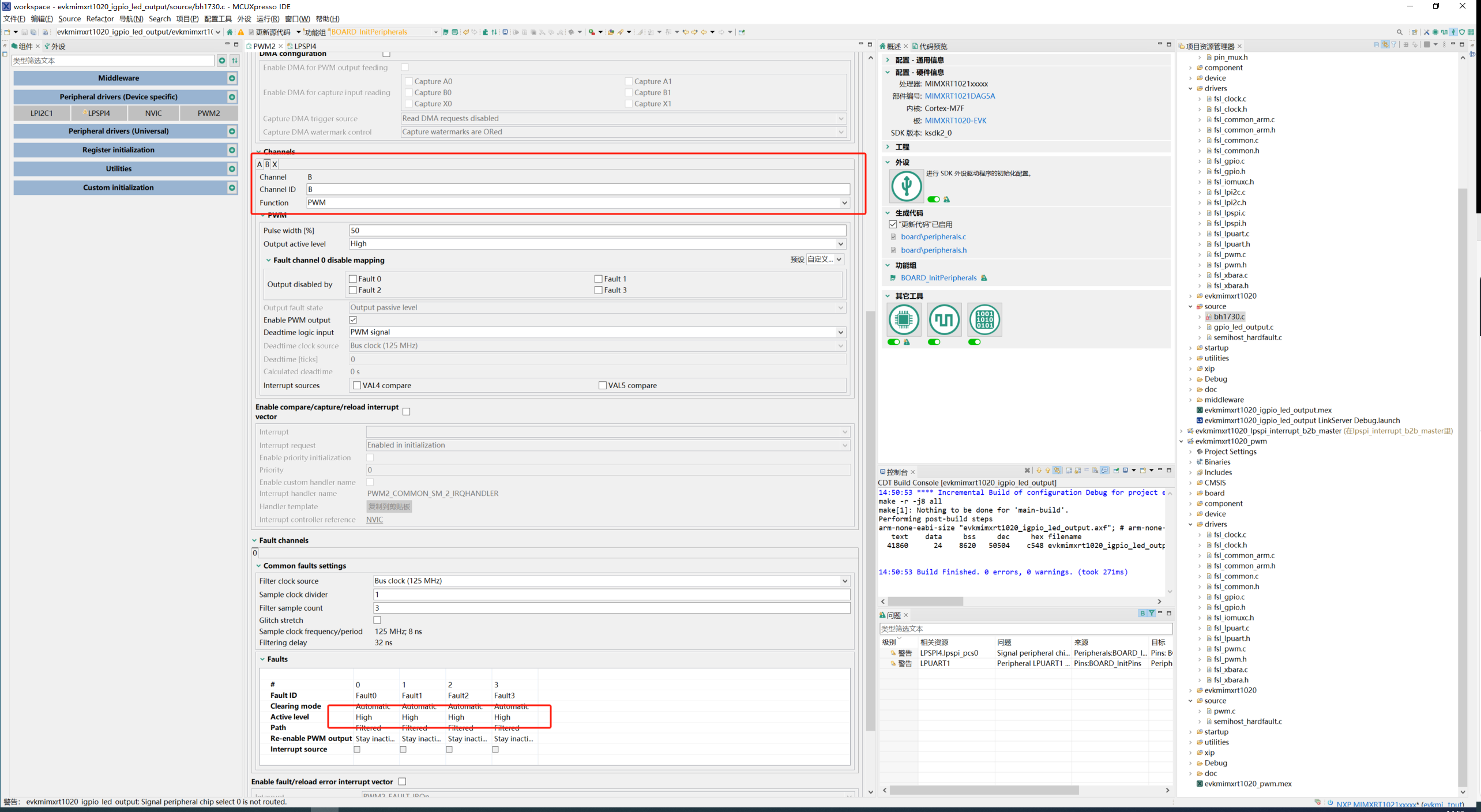

使用配置工具：
这里踩了个坑，在默认勾选pwm后，虽然在Fault channel 0 disable mapping中已经去掉了所有选项Fault 0 1 2 3,但仍触发了这个Fault机制，Fault详细可参考https://www.wpgdadatong.com.cn/blog/detail/71987，还需要再底部Fault的表格中将Active level改为High才可。
也是在论坛查阅资料，一一比对后才排查出问题。
屏幕显示驱动
虽然理论上只控制背光即可完成项目需求（控制屏幕亮度）但显示为纯白色，所以还需要驱动屏幕显示色彩。
在屏幕资料中包含ST7735S_CTC177_initial.txt，屏幕通过SPI接口，与ST7735S芯片进行通讯，设置它的寄存器，就是对屏幕进行初始化，设置色彩、设置显示模式等等、它再通过设置内容来控制屏幕显示。

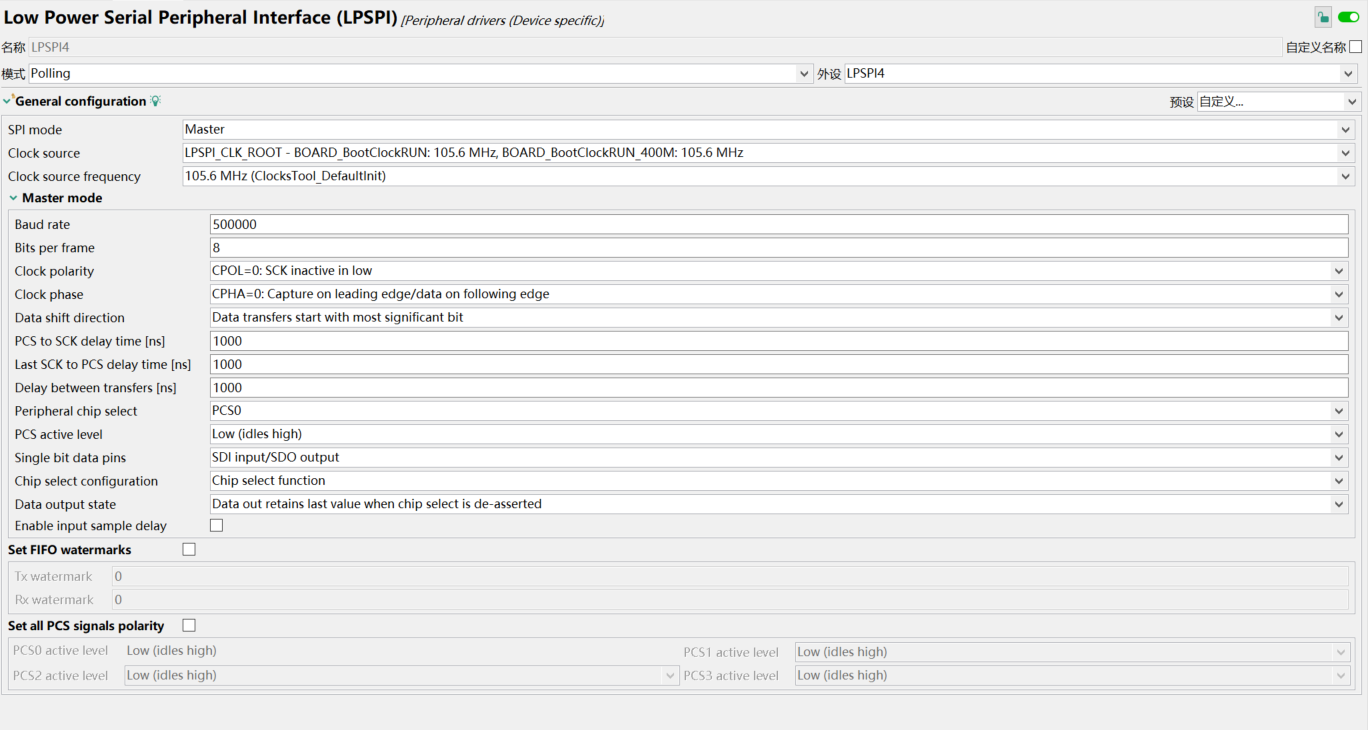

首先我们配置SPI接口
配置如下：
spi接口采用4线SPI，即时钟线（Clock），输入线（MISO），输出线（MOSI）和片选线（Chip Select），这里虽然设置了chip select PCS0，但对我们来说spi总线并没有使用其他外设，因此可以直接将其设置为GPIO output1选中即可。
然后就是通过sdk提供的spi接口，将初始化，仿照其他例子，实现LCD_WriteCommand、LCD_WriteData、delay_ms以及RES引脚的控制，来完成屏幕的初始化。
void LCD_WriteCommand(uint8_t data)
{
lpspi_transfer_t xfer = {0};
GPIO_PinWrite(LCD_DC, LCD_DC_PIN, 0U);
xfer.txData = &data;
xfer.dataSize = 1;
xfer.configFlags =
kLPSPI_MasterPcs0 | kLPSPI_MasterPcsContinuous;
LPSPI_MasterTransferBlocking(LPSPI4_PERIPHERAL, &xfer);
}
void LCD_WriteData(uint8_t data)
{
lpspi_transfer_t xfer = {0};
GPIO_PinWrite(LCD_DC, LCD_DC_PIN, 1U);
xfer.txData = &data;
xfer.dataSize = 1;
xfer.configFlags =
kLPSPI_MasterPcs0 | kLPSPI_MasterPcsContinuous;
LPSPI_MasterTransferBlocking(LPSPI4_PERIPHERAL, &xfer);
}
初始化完成后，简单的将屏幕刷新为全红色。

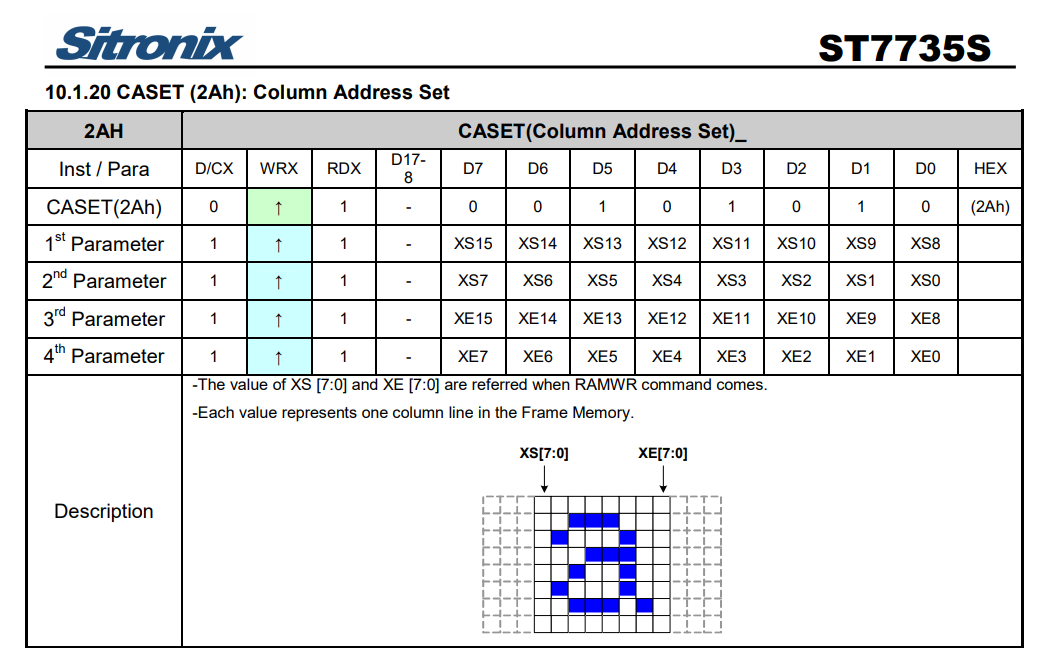

根据手册
我们找到数据写入方式
写入行坐标、列坐标，再开启ram读写功能，并在之后写入数据即可。
按照上述的格式，如下方式写入数据：
LCD_WriteCommand(0x2A); // col addr
LCD_WriteData(0);
LCD_WriteData(0);
LCD_WriteData(0);
LCD_WriteData(132);
LCD_WriteCommand(0x2B); // raw addr
LCD_WriteData(0);
LCD_WriteData(0);
LCD_WriteData(0);
LCD_WriteData(162);
LCD_WriteCommand(0x2C); // act ram wr
for (int i = 0; i < 132 * 162; i ++) {
LCD_WriteData(buf0);
LCD_WriteData(buf1);
}

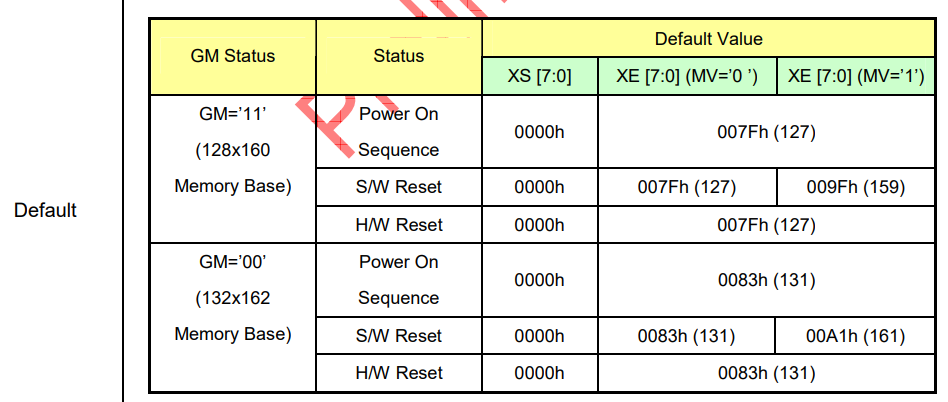

PS: 屏幕规格书上写的是128*160的屏幕，但我如果设置结束地址为128 160会有没有刷到的区域，可能显示模式是下面的GM='00'，因为对项目无伤大雅，所以没有仔细纠结。
环境光传感器
板载的传感器是BH1730FVC-TR环境光传感器，为i2c接口，与spi接口的逻辑类似，也是与传感器进行通讯，设置其寄存器（包括增益，传感器内部的采样threshold等等）
自己查看手册编写实在复杂，再github上找到现成的这个传感器库，将他添加到工程，与spi部分一样，将接口替换即可。
https://github.com/mongoose-os-libs/bh1730.git
项目最终封装的接口包括
/*
* Create and return a BH1730 instance; `addr` is an I2C address of the BH1730
* sensor.
*/
bh1730_t *bh1730_init(int addr);
/*
* Return the ambient light level in lux, or -1 in case of a failure.
*/
float bh1730_read_lux(bh1730_t *d);
/*
* Free memory occupied by the BH1730 instance.
*/
void bh1730_free(bh1730_t *d);
初始化后，调用bh1730_read_lux读取lux值（亮度单位）即可。

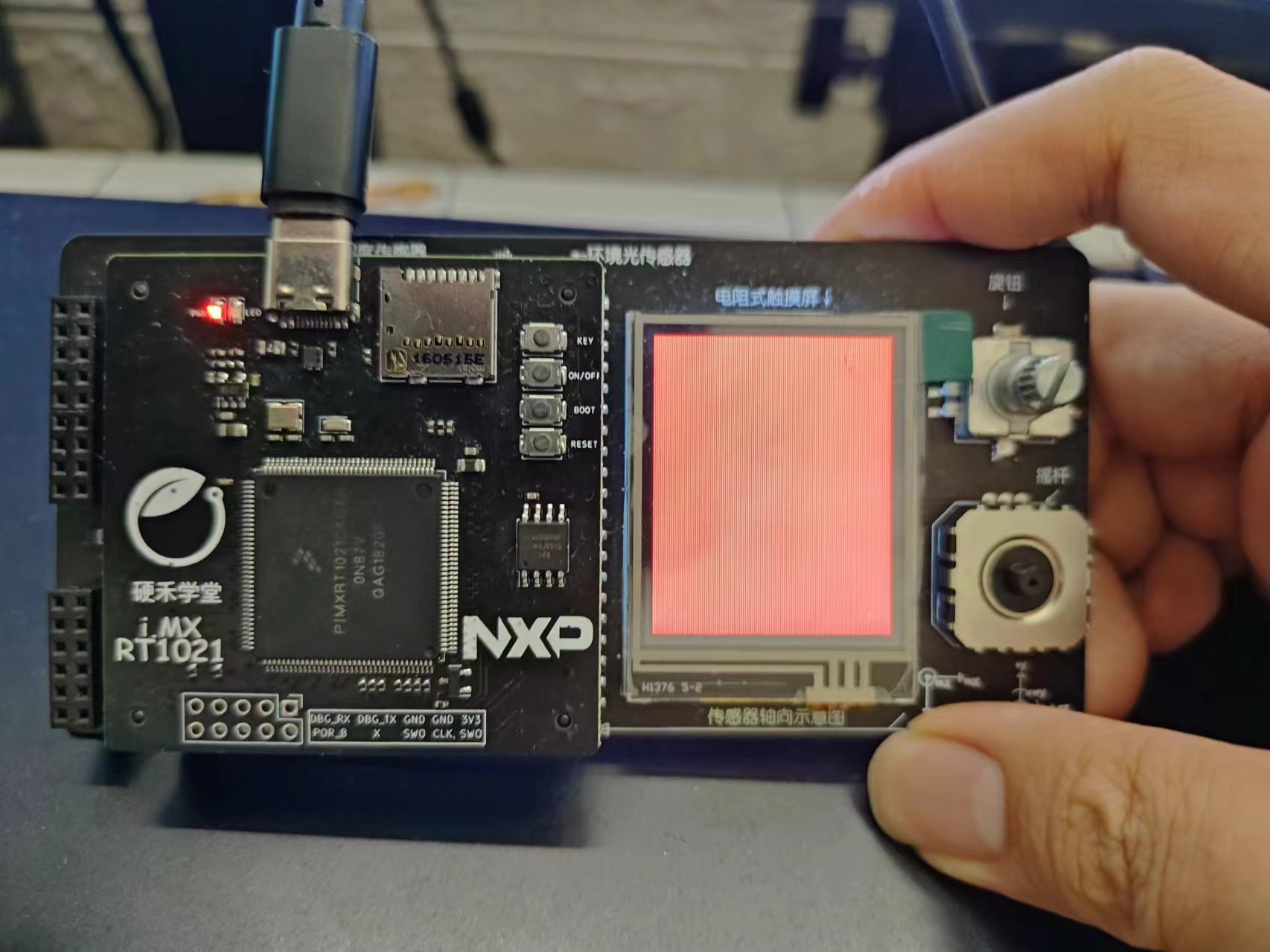

图片展示
未来
本次项目逻辑比较简单，使用i2c spi pwm用来驱动对应外设基本就完成任务了，重点在于熟悉平台开发以及查看数据手册，学习这外设的基本原理。
拓展版还有许多许多外设没有被使用，以及这颗强大的1021芯片（最大可到500M），没有发挥出它的芯片优势，接下来就是先调通拓展版上的其他外设，包括sd卡、旋钮、遥感、温度等等。然后希望能将核心板单独拿出来，自己画板重新设置底板，完成更多的项目开发。
