观前提示：扩展板及调试器安装方向，请参考平台封面图片安装。
核心板：
RT1021核心板是基于恩智浦i.MX RT1020系列MIMXRT1021CAG4A芯片设计的综合开发板，i.MX RT1020跨界MCU基于Arm®Cortex®-M7内核，运行频率高达500MHz，内置256KB片上RAM，该MCU系列提供各种存储器接口和丰富的连接接口，包括UART、SPI、I2C、USB、10/100M以太网和CAN，具有实时性能和高集成功能，该适用于工业和物联网应用。i.MX RT1020系列由MCUXpresso生态合作体系支持，其中包括SDK、IDE选项以及安全配置和配置工具，可实现快速开发。
本次活动采用的是144pin脚的MIMXRT1021DAG5A芯片，外扩8MB FLASH用于存储程序，核心板上集成了四个按键，一个电源指示灯，一个用户LED灯，两组2x20 Pin的排针将调试接口和可用IO口基本全部引出，方便扩展与测试。核心板采用TYPE-C接口进行供电和数据传输，此外该接口还支持480M高速通信模式。核心板卡上预留有Micro SD卡槽，可用作数据存储与回放。
i.MX RT1020 处理器具有 256 KB 片内 RAM，可灵活配置为 TCM 或通用片内 RAM。i.MX RT1020 集成了先进的电源管理模块、DCDC和 LDO，可降低外部电源的复杂性并简化上电时序。i.MX RT1020 还提供各类存储器接口，包括 SDRAM、RAW NAND、闪存、NOR 闪存、SD/eMMC、四通道 SPI；以及各种连接接口，包括 UART、SPI、I2C、USB 和 CAN，可用于连接外围设备，包括 WLAN、bluetooth™和GPS。i.MX Rt1020 还提供丰富的音频功能，包括SPDIF 和 I2S 音频接口。集成各类模拟 IP，包括ADC、模拟比较器、温度传感器等。
框图：
芯片特点：
- 高性能 Arm Cortex-M7
- 2517 CoreMark/1070 DMIPS@500 MHz
- 实时、低延迟响应低至 20 ns
- 支持多种 RTOS
- 高达 256KB 紧耦合内存 (TCM)
- 通过集成DC-DC转换器实现行业较低的动态功耗
- 低功耗运行模式下运行频率为24MHz
- 丰富的外部存储器接口选项
- NAND、eMMC、QuadSPI NOR 闪存和并行 NOR 闪存
- 多种无线扩展连接接口
- Wi-Fi® 、蓝牙®、低功耗蓝牙、ZigBee®和Thread ™

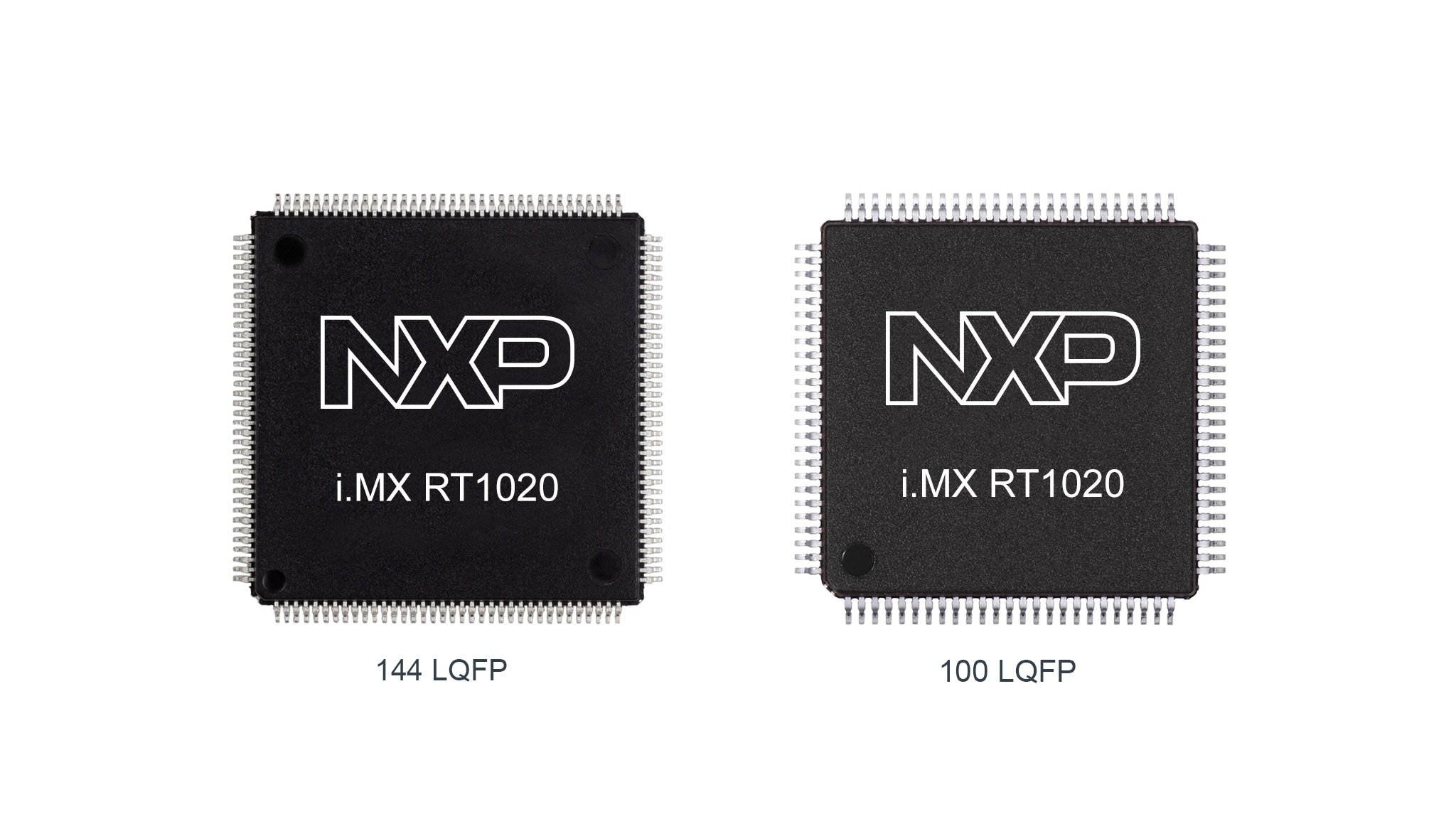

- 适用于低成本 PCB 设计的 144LQFP 和 100LQFP 封装
- MCUXpresso软件和工具套件
- IDE选项的选择
- 引脚、时钟、外设、安全和存储器配置工具
- 安全编程和配置工具
产品应用：
可穿戴产品
工业控制
智慧城市
智能家居
汽车电子
扩展板介绍：
扩展板依据MCU丰富的引脚资源，搭配了多种类型的传感器和输入输出外设，包括温湿度传感器、三轴磁场传感器、加速度角速度传感器、环境光传感器，一个RGB彩灯、一块128*160分辨率的电阻式触摸屏，一个旋钮，一个双轴电位计摇杆。将调试和一组UART接口引出，可使用搭配的DAPlink进行调试和通信。
搭载传感器：
- NSHT30温湿度传感器
- LSM6DS3TR-C加速度角速度传感器
- LIS2MDL三轴磁力传感器
- BH1730FVC-TR环境光传感器
主板上搭配的四款传感器，包括用于实时气象监测的温湿度传感器、为导航和定位提供精准数据的三轴磁场传感器、高精度姿态感知的加速度角速度传感器以及自动调节背光的环境光传感器，均为常见的通信接口，方便用户更加熟悉各类传感器的使用。在用户交互方面，主板引入软件可编程的RGB彩灯，一块128*160分辨率的电阻式触摸屏提供直观的触摸操作、旋钮、双向电位计摇杆增加用户的操作空间。同时搭配DAPlink硬件调试助手，直接插入主板上预留的调试器接口中，不需要用户额外使用杜邦线连接，调试过程更加方便快捷。
本开发平台还搭配了硬禾学堂的12指神探调试助手一起使用。
12指神探是一款基于树莓派基金会推出的微控制器RP2040制作的多功能硬件调试助手 - 取名为“12指神探”，意为它有12根引脚、功能灵活、搭配不同的程序，可以做成各种调试器。

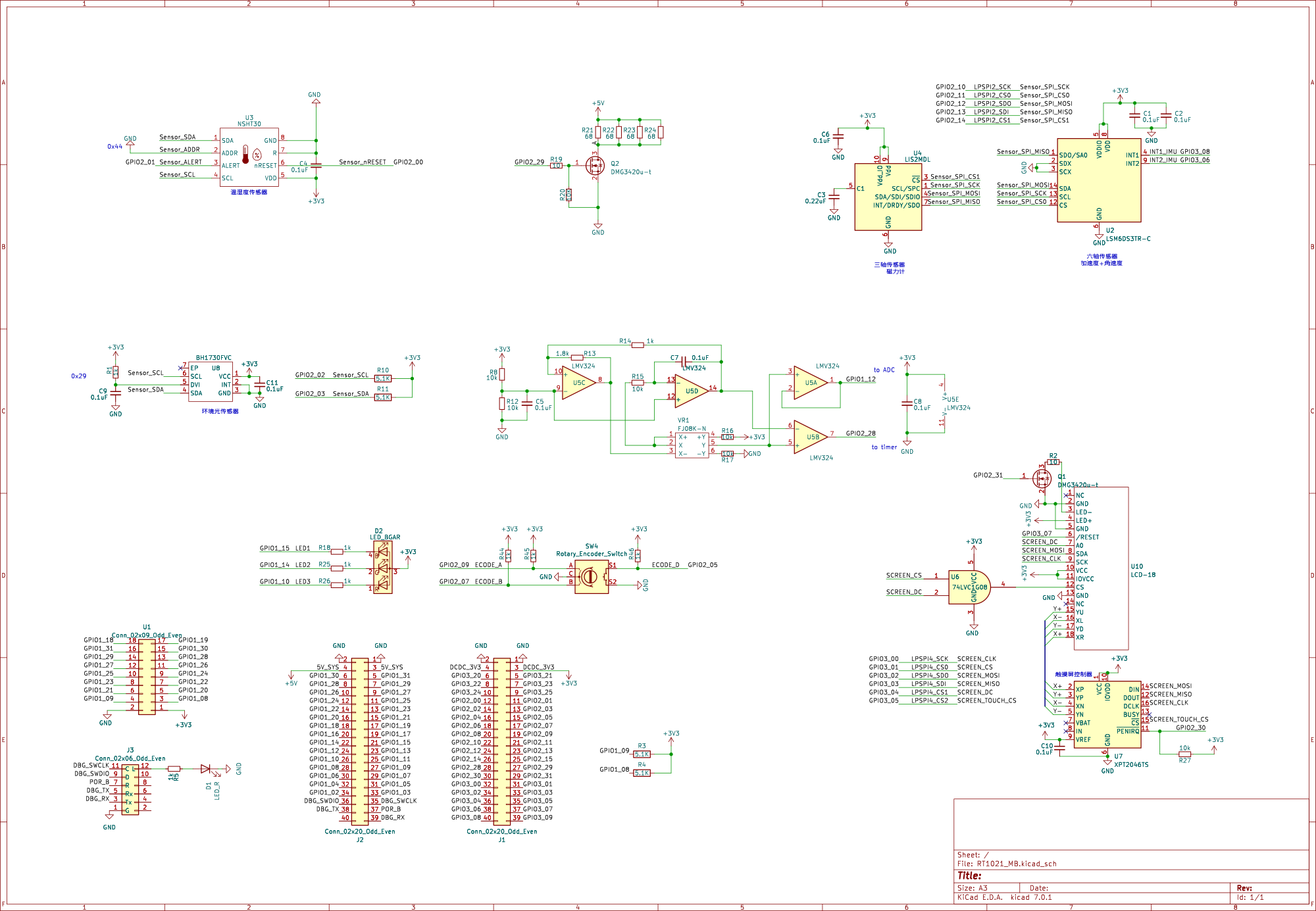

板卡功能示意图：
注意事项：
1. 扩展板安装方向：根据板上文字，主板与核心板文字方向保持一致
2. 调试器插入方向：二维码一面朝向核心板
3. 主板上有加热电路，在全功率状态下升温很快，注意散热
相关资料：
参考手册：
