项目要求

本项目要求基于带调试器的i.MX RT1021开发板实现亮度测量与控制功能。板上集成了环境亮度传感器，与屏幕搭配实现亮度测量与控制，并能够根据当前亮度，并依照人眼对亮度的感知曲线，自动调整屏幕亮度。

板卡介绍

i.MX RT1021核心板是基于恩智浦i.MX RT1020系列MIMXRT1021CAG4A芯片设计的综合开发板。该芯片基于Arm Cortex-M7内核，运行频率高达500MHz，内置256KB片上RAM。具有丰富的存储器接口和连接接口，包括UART、SPI、I2C、USB、以太网和CAN，适用于工业和物联网应用。核心板提供了MCUXpresso生态合作体系支持，包括SDK、IDE选项以及安全配置和配置工具，可实现快速开发。

MIMXRT1021DAG5A芯片特点：

• 高性能 Arm Cortex-M7
• 2517 CoreMark/1070 DMIPS@500 MHz
• 256KB紧耦合内存（TCM）
• 低延迟响应低至20 ns
• 多种存储器接口：SDRAM、RAW NAND、闪存、NOR闪存、SD/eMMC、四通道SPI
• 丰富的连接接口：UART、SPI、I2C、USB、CAN
• 高达480M的USB高速通信模式支持
• 音频功能：SPDIF和I2S音频接口
• 低功耗运行模式下运行频率为24MHz
• 支持多种RTOS
• 集成DC-DC转换器降低动态功耗
• 多种外部存储器接口选项：NAND、eMMC、QuadSPI NOR闪存、并行NOR闪存
• 多种无线扩展连接接口：Wi-Fi、蓝牙、低功耗蓝牙、ZigBee和Thread
• 适用于低成本PCB设计的144LQFP和100LQFP封装
• MCUXpresso软件和工具套件支持，包括IDE选项的选择、引脚、时钟、外设、安全和存储器配置工具以及安全编程和配置工具。

实现思路

实验的核心目标是测量和控制亮度。基于i.MX RT1021核心板和MIMXRT1021DAG5A芯片的强大功能，我们将通过该MCU实现功能。首先，通过核心板上的光敏传感器或其他传感器获取环境亮度数据。然后，使能MCU的PWM功能调节屏幕的背光亮度。最后，重复测量亮度进行反馈。

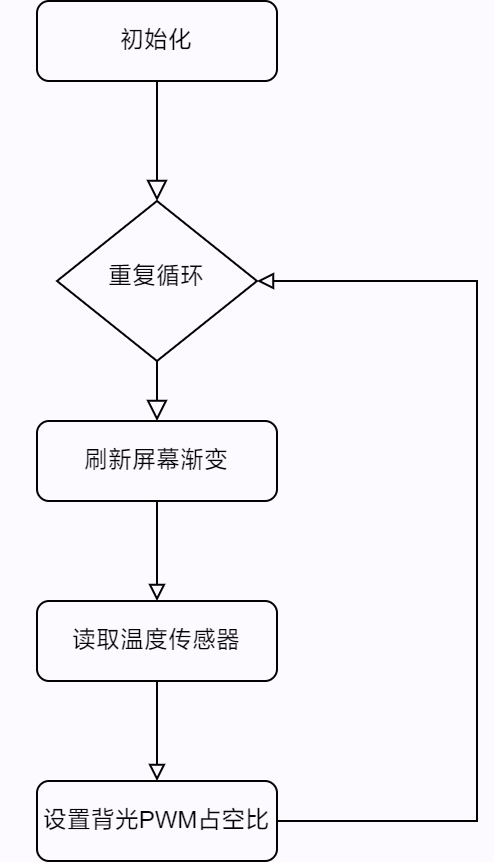

实现框图

实现方法

1. 使用MCUXpresso软件和工具套件配置I2C功能用于驱动温度传感器。

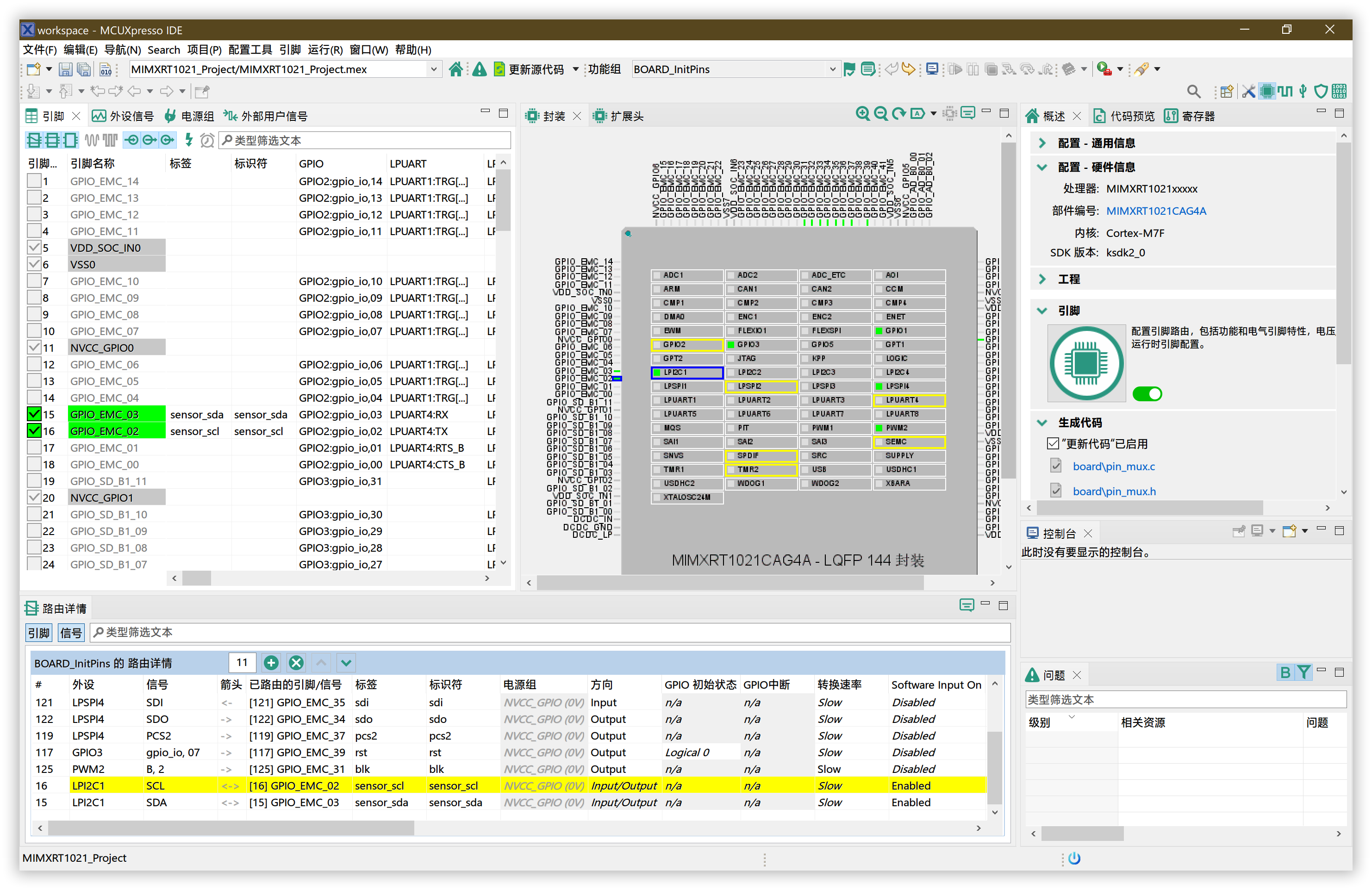

在原理图中可以看到，BH1730亮度传感器的SDA连接到了 GPIO2_03，SCL连接到了 GPIO2_02。

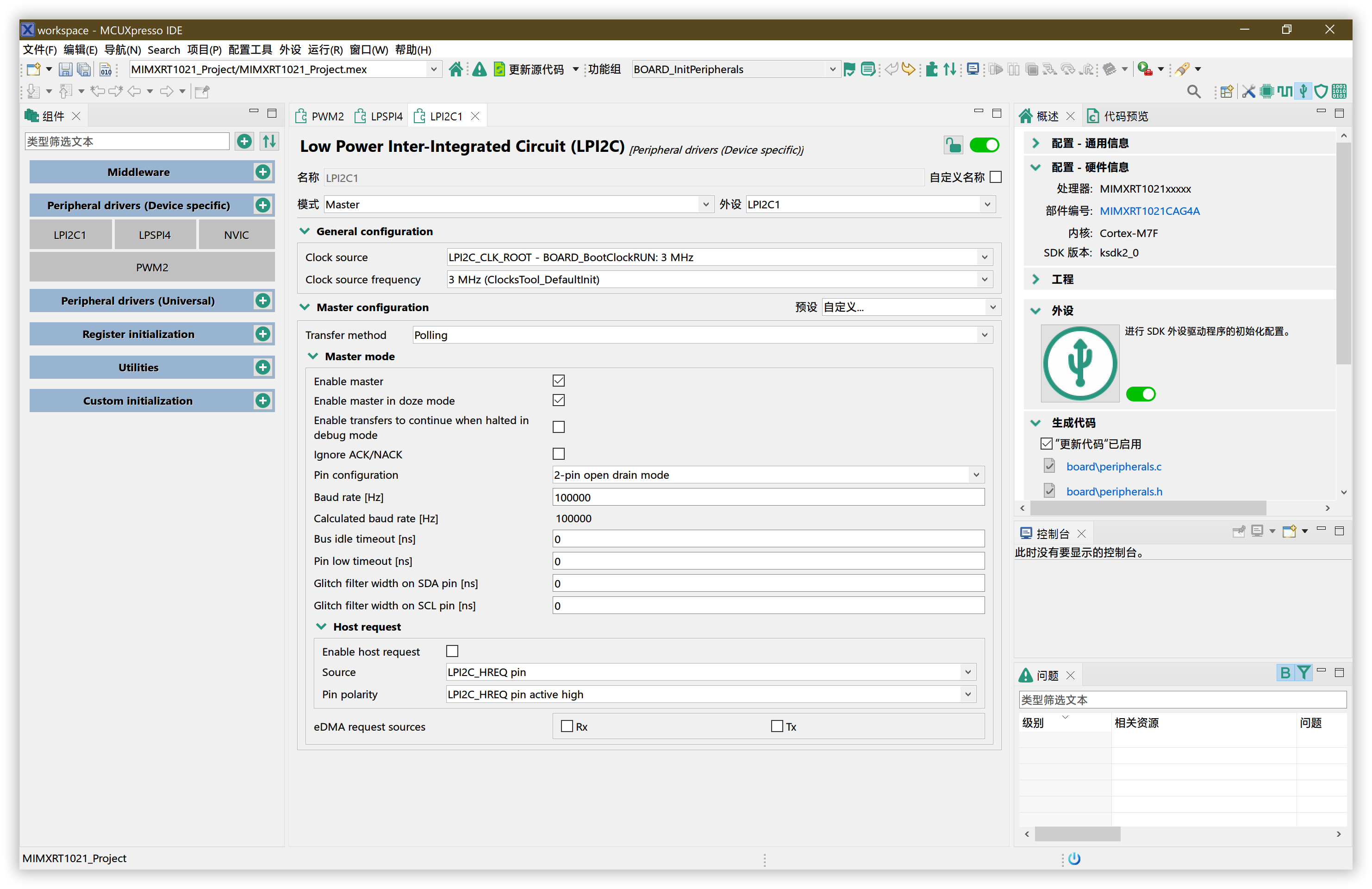

在外设列表中，添加 LPI2C1 用于驱动I2C。

1. 使用MCUXpresso软件和工具套件配置SPI功能用于驱动屏幕。

屏幕使用 st7735s，通过原理图中可以看到， rst 连接到了 GPIO3_07，dc连接到了 GPIO3_04，sdi连接到了 GPIO3_03，sdo连接到了GPIO3_02，cs连接到了GPIO3_01，SCK连接到了GPIO3_0。

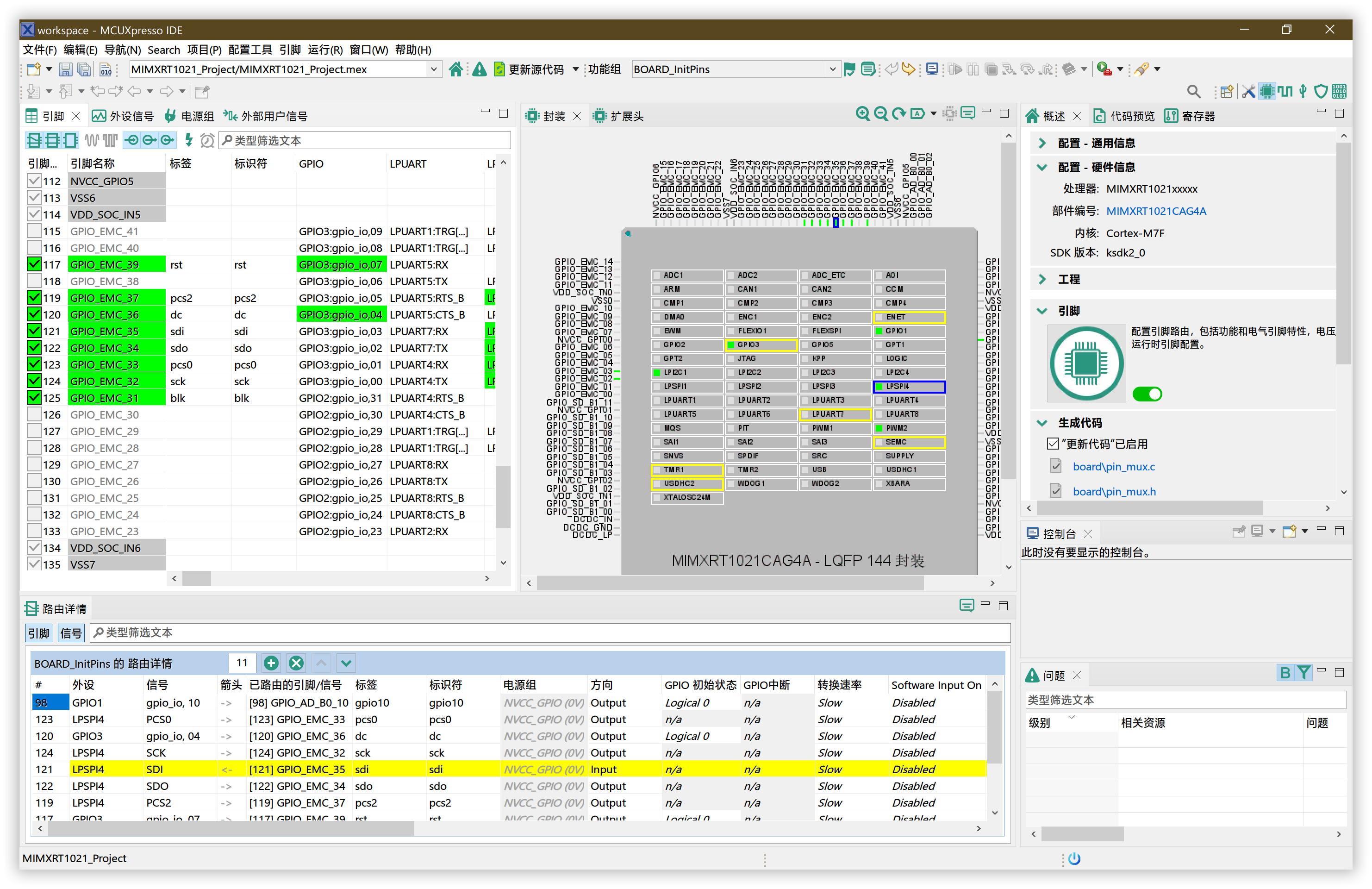

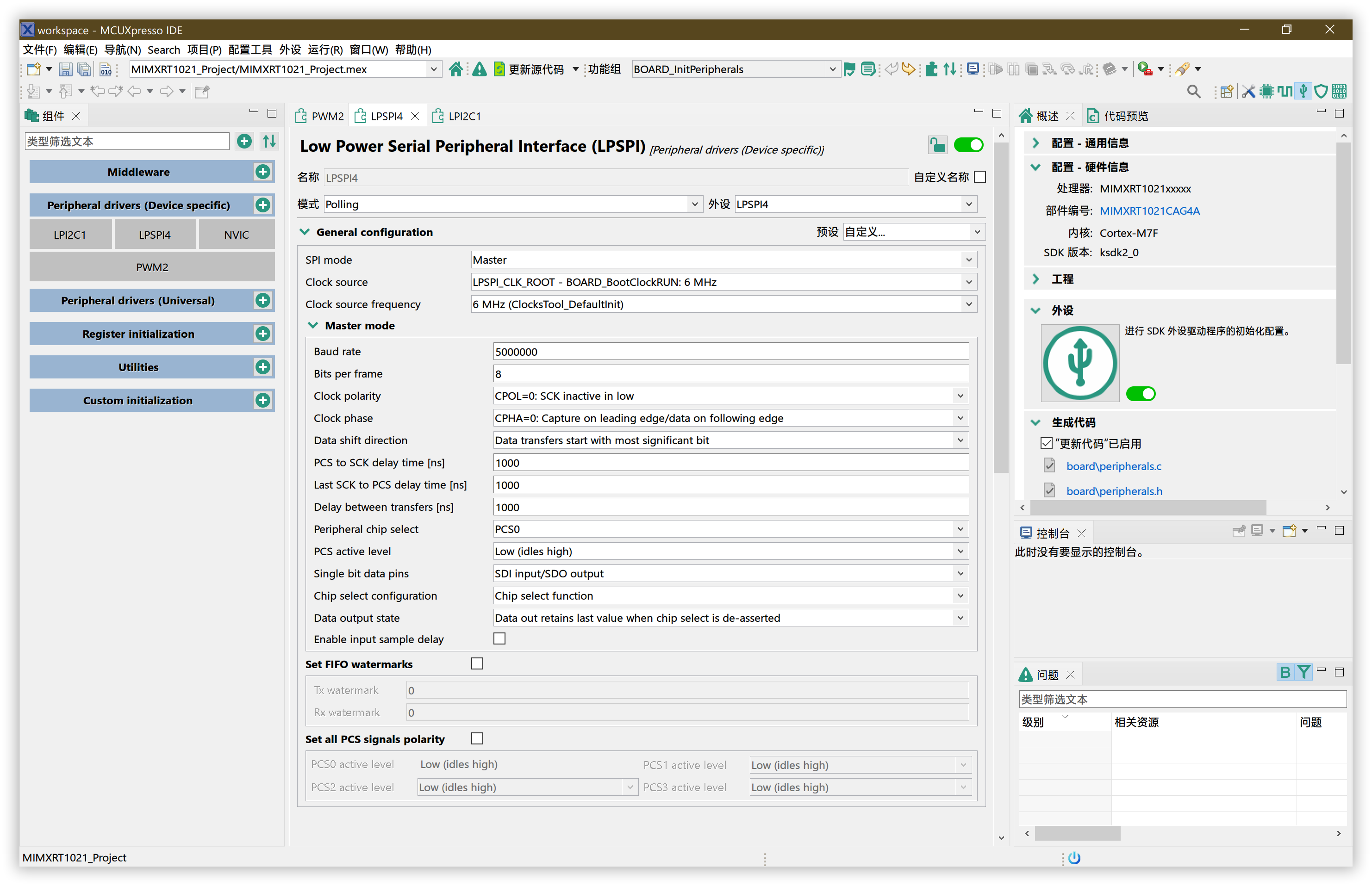

在外设标签中添加上LPSPI4，用于驱动SPI。

1. 使用MCUXpresso软件和工具套件配置PWM功能用于驱动背光。

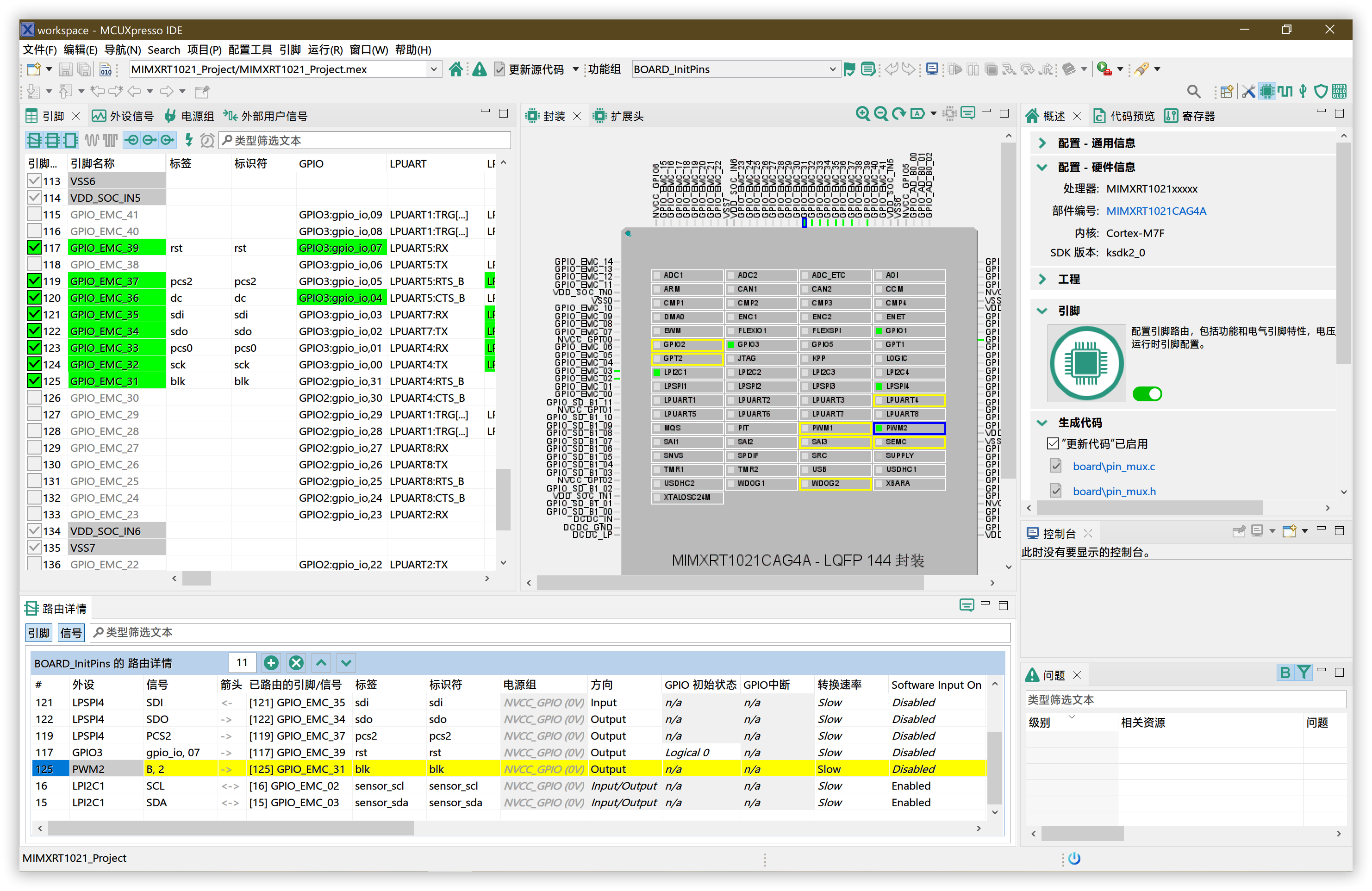

在原理图中可以看到，GPIO2_31是连接到背光控制的。所以在引脚设置中，将GPIO2_31连接到PWM外设。

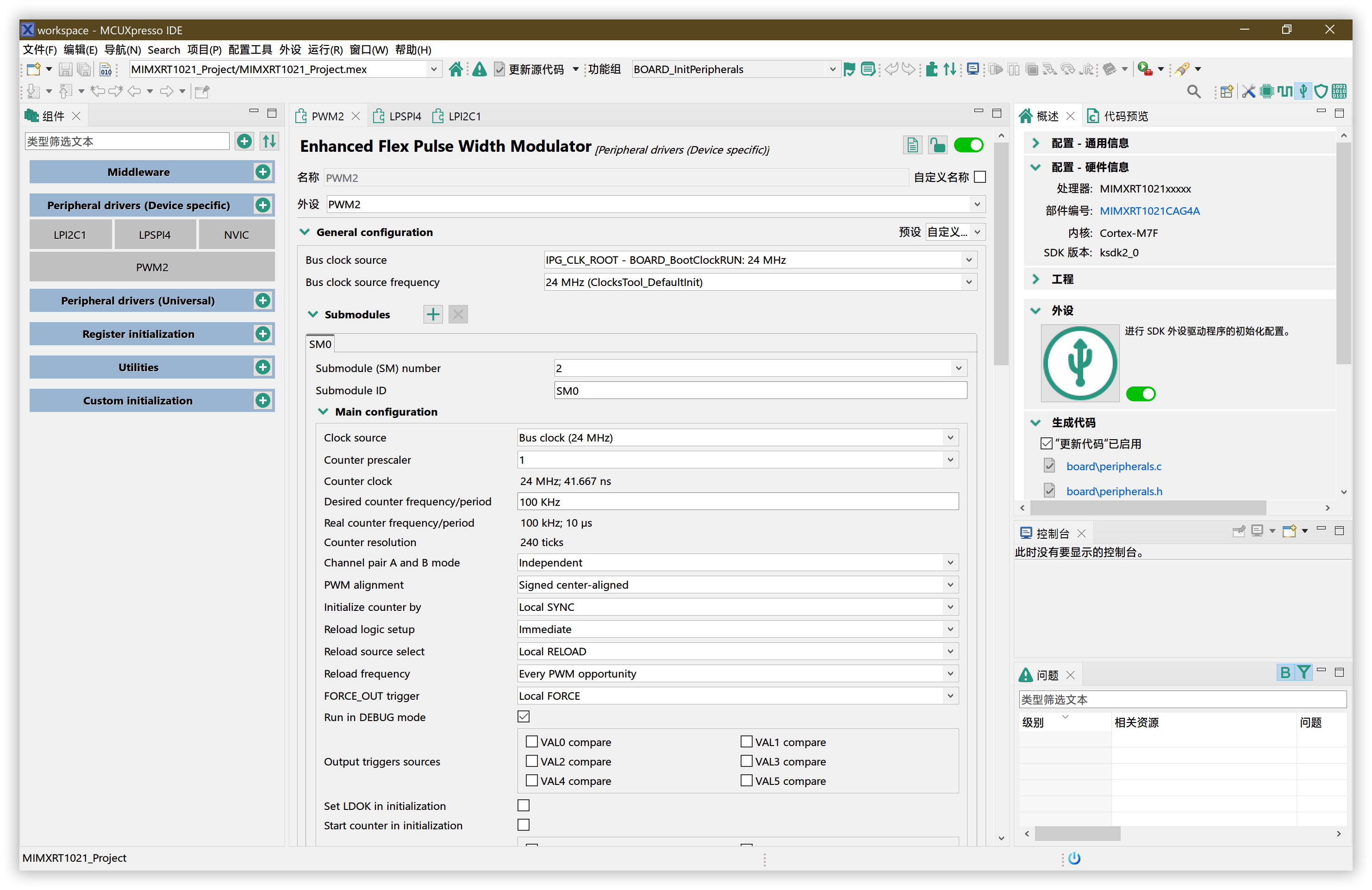

在外设页面中，使能 PWM2，并且使能 B 通道输出。这里设置的频率是 100KHz，占空比通过主程序代码调节。

1. 编写程序，获取亮度传感器数据。

可以在 CSDN 下载到 BH1730 的驱动，通过移植接口可以适配新的 I2C 驱动。

/*

  Simple library to use a BH1730FVI Digital Light Sensor.

  Uses I2C communication.

  Written by Janco Kock, Jan 2021.

*/

#include "BH1730.h"

/**
 * Constructor
 *
 */
BH1730::BH1730() {}

/**
 * Configure sensor
 */
bool BH1730::begin() {

  // Verify if there is a BH1730 on this address
  if ((read8(BH1730_REG_PART_ID) >> 4) != BH1730_PART_NUMBER) {
    PRINTF("BH1730 not found");
    return false;
  } else {
    PRINTF("BH1730 PART ID: %d\r\n", read8(BH1730_REG_PART_ID) >> 4);
  }

  // Reset
  write8(BH1730_CMD_SPECIAL | BH1730_CMD_SPECIAL_SOFT_RESET, (1 << 7));

  // Check if gain is set before begin
  if (gain != GAIN_X1) {
    setGain(gain);
  }

  return true;
}

/**
 *  Set gain of the internal ADC
 *
 */
void BH1730::setGain(BH1730_GAIN gain) {
  if (gain == GAIN_X1) {
    write8(BH1730_REG_GAIN, BH1730_GAIN_X1_MODE);
  } else if (gain == GAIN_X2) {
    write8(BH1730_REG_GAIN, BH1730_GAIN_X2_MODE);
  } else if (gain == GAIN_X64) {
    write8(BH1730_REG_GAIN, BH1730_GAIN_X64_MODE);
  } else if (gain == GAIN_X128) {
    write8(BH1730_REG_GAIN, BH1730_GAIN_X128_MODE);
  } else {
#if BH1730_DEBUG == 1
    Serial.println("Gain invalid");
#endif
    return;
  }
  BH1730::gain = gain;
}

void BH1730::delay(unsigned int t) {
  SDK_DelayAtLeastUs(1000 * t, SDK_DEVICE_MAXIMUM_CPU_CLOCK_FREQUENCY);
}

/**
 * Read lux level from sensor.
 * Returns -1 if read is timed out
 *
 */
float BH1730::readLux() {
  // Start one time measurement
  write8(BH1730_REG_CONTROL, BH1730_REG_CONTROL_POWER |
                                 BH1730_REG_CONTROL_ADC_EN |
                                 BH1730_REG_CONTROL_ONE_TIME);

  // Wait for ADC data is valid
  uint8_t ret = 0;

  while (((read8(BH1730_REG_CONTROL) & BH1730_REG_CONTROL_ADC_VALID) == 0) &&
         ++ret < BH1730_RET_TIMEOUT) {
    delay(10);
  }

  if (ret == BH1730_RET_TIMEOUT) {
#if BH1730_DEBUG == 1
    Serial.println("Read timed out");
#endif
    return -1;
  }

  // Read real light and IR light from registers
  float data0 = (float)read16(BH1730_REG_DATA0_LOW);
  float data1 = (float)read16(BH1730_REG_DATA1_LOW);

  // Calculate lux based on formula in datasheet.
  if (data0 == 0)
    return 0;

  float lx = 0;
  float div = data1 / data0;

  if (div < 0.26) {
    lx = ((1.29 * data0) - (2.733 * data1)) / gain * 102.6 / BH1730_ITIME_MS;
  } else if (div < 0.55) {
    lx = ((0.795 * data0) - (0.859 * data1)) / gain * 102.6 / BH1730_ITIME_MS;
  } else if (div < 1.09) {
    lx = ((0.51 * data0) - (0.345 * data1)) / gain * 102.6 / BH1730_ITIME_MS;
  } else if (div < 2.13) {
    lx = ((0.276 * data0) - (0.13 * data1)) / gain * 102.6 / BH1730_ITIME_MS;
  }

  return lx;
}

void BH1730::write8(uint8_t a, uint8_t d) {

  size_t txCount = 0;

  /* Send master blocking data to slave */
  if (kStatus_Success == LPI2C_MasterStart(LPI2C1, BH1730_ADDR, kLPI2C_Write)) {
    /* Check master tx FIFO empty or not */
    LPI2C_MasterGetFifoCounts(LPI2C1, NULL, &txCount);
    while (txCount) {
      LPI2C_MasterGetFifoCounts(LPI2C1, NULL, &txCount);
    }
    /* Check communicate with slave successful or not */
    if (LPI2C_MasterGetStatusFlags(LPI2C1) & kLPI2C_MasterNackDetectFlag) {
      return;
    }

    uint8_t g_master_txBuff[] = {a | BH1730_CMD, d};

    status_t reVal = LPI2C_MasterSend(LPI2C1, g_master_txBuff, 2);
    if (reVal != kStatus_Success) {
      if (reVal == kStatus_LPI2C_Nak) {
        LPI2C_MasterStop(LPI2C1);
      }
      return;
    }

    reVal = LPI2C_MasterStop(LPI2C1);
    if (reVal != kStatus_Success) {
      return;
    }
  }
}

uint8_t BH1730::read8(uint8_t a) {
  uint8_t g_master_rxBuff[1] = {0};

  size_t txCount = 0;

  if (kStatus_Success == LPI2C_MasterStart(LPI2C1, BH1730_ADDR, kLPI2C_Write)) {
    /* Check master tx FIFO empty or not */
    LPI2C_MasterGetFifoCounts(LPI2C1, NULL, &txCount);
    while (txCount) {
      LPI2C_MasterGetFifoCounts(LPI2C1, NULL, &txCount);
    }
    /* Check communicate with slave successful or not */
    if (LPI2C_MasterGetStatusFlags(LPI2C1) & kLPI2C_MasterNackDetectFlag) {
      return -1;
    }

    uint8_t g_master_txBuff[] = {a | BH1730_CMD};

    status_t reVal = LPI2C_MasterSend(LPI2C1, g_master_txBuff, 1);
    if (reVal != kStatus_Success) {
      if (reVal == kStatus_LPI2C_Nak) {
        LPI2C_MasterStop(LPI2C1);
      }
      return -1;
    }

    reVal = LPI2C_MasterRepeatedStart(LPI2C1, BH1730_ADDR, kLPI2C_Read);
    if (reVal != kStatus_Success) {
      return -1;
    }

    reVal = LPI2C_MasterReceive(LPI2C1, g_master_rxBuff, 1);
    if (reVal != kStatus_Success) {
      if (reVal == kStatus_LPI2C_Nak) {
        LPI2C_MasterStop(LPI2C1);
      }
      return -1;
    }

    reVal = LPI2C_MasterStop(LPI2C1);
    if (reVal != kStatus_Success) {
      return -1;
    }
  }
  return g_master_rxBuff[0];
}

uint16_t BH1730::read16(uint8_t a) {
  uint8_t g_master_rxBuff[2] = {0};

  size_t txCount = 0;

  if (kStatus_Success == LPI2C_MasterStart(LPI2C1, BH1730_ADDR, kLPI2C_Write)) {
    /* Check master tx FIFO empty or not */
    LPI2C_MasterGetFifoCounts(LPI2C1, NULL, &txCount);
    while (txCount) {
      LPI2C_MasterGetFifoCounts(LPI2C1, NULL, &txCount);
    }
    /* Check communicate with slave successful or not */
    if (LPI2C_MasterGetStatusFlags(LPI2C1) & kLPI2C_MasterNackDetectFlag) {
      return -1;
    }

    uint8_t g_master_txBuff[] = {a | BH1730_CMD};

    status_t reVal = LPI2C_MasterSend(LPI2C1, g_master_txBuff, 1);
    if (reVal != kStatus_Success) {
      if (reVal == kStatus_LPI2C_Nak) {
        LPI2C_MasterStop(LPI2C1);
      }
      return -1;
    }

    reVal = LPI2C_MasterRepeatedStart(LPI2C1, BH1730_ADDR, kLPI2C_Read);
    if (reVal != kStatus_Success) {
      return -1;
    }

    reVal = LPI2C_MasterReceive(LPI2C1, g_master_rxBuff, 2);
    if (reVal != kStatus_Success) {
      if (reVal == kStatus_LPI2C_Nak) {
        LPI2C_MasterStop(LPI2C1);
      }
      return -1;
    }

    reVal = LPI2C_MasterStop(LPI2C1);
    if (reVal != kStatus_Success) {
      return -1;
    }
  }
  return g_master_rxBuff[1] << 8 | g_master_rxBuff[0];
}

在主函数中就可以直接进行初始化和亮度读取。

BH1730 bh = BH1730();
bh.setGain(GAIN_X128);
bh.begin();
int lux = bh.readLux();

1. 根据收集的亮度信号，控制屏幕亮度。通过观察，可以发现亮度变化和 PWM 占空比近似为三分之一的关系，所以可以直接通过对 Lux 除以 3 得到屏幕的PWM占空比。

while (1) {
  int t = int(bh.readLux() / 3);
  PWM_UpdatePwmDutycycle(PWM2, kPWM_Module_2, kPWM_PwmB,
					   kPWM_SignedCenterAligned, max(5, min(100, t + 5)));
  PWM_SetPwmLdok(PWM2, kPWM_Control_Module_2, true);
}

1. 屏幕内容刷新

在初始化的时候调用 set_Color_Loop 提前生成渐变颜色条。

static unsigned int RGB[32 * 3];
void set_Color_Loop() {
  for (uint8_t i = 0; i <= 32; i++) {
    RGB[i] = (((0xff / 32) * i) << 8) | ((0xff / 32) * (32 - i)); // 蓝到绿
    RGB[32 + 1 + i] = (((0xff / 32) * i) << 16) | ((0xff / 32) * (32 - i))
                                                      << 8; // 绿到红
    RGB[((32 + 1) * 2) + i] = ((0xff / 32) * i) | ((0xff / 32) * (32 - i))
                                                      << 16; // 红到蓝
  }
  return;
}

然后在主函数中循环调用 refreshColor 进行屏幕刷新。

unsigned int rgb_position = 0;
unsigned int current_line = 0;
lcd_status_t refreshColor() {
  rgb_position %= 32 * 3;
  current_line %= lcd_settings->height;
  lcd_drawHorizontalLine(
      0, current_line, lcd_settings->width, RGB[rgb_position] >> 16 & 0xFF,
      RGB[rgb_position] >> 8 & 0xFF, RGB[rgb_position] & 0xFF);
  rgb_position++;
  current_line++;
  return LCD_OK;
}

因此，在屏幕上就会产生渐变效果。

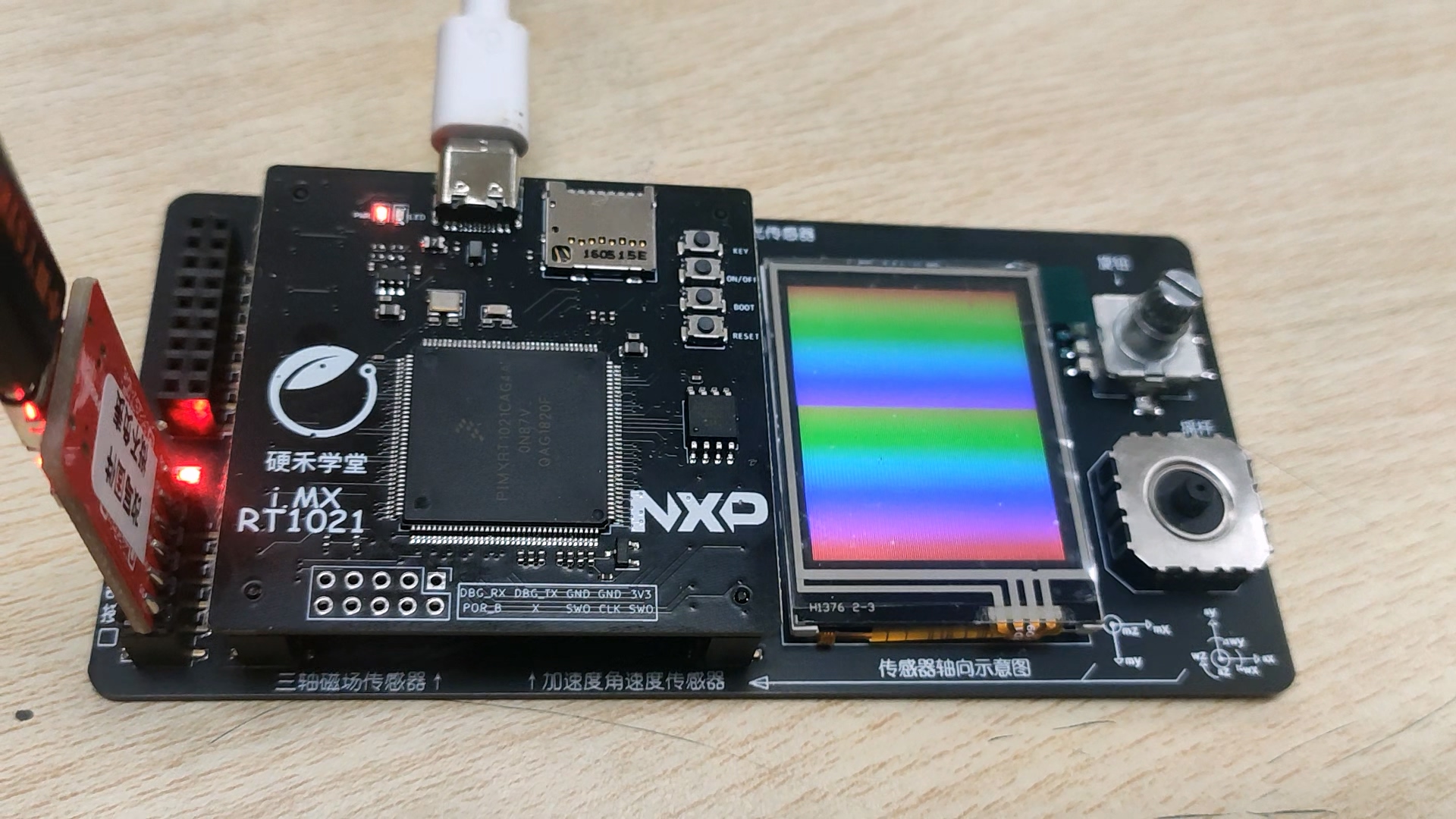

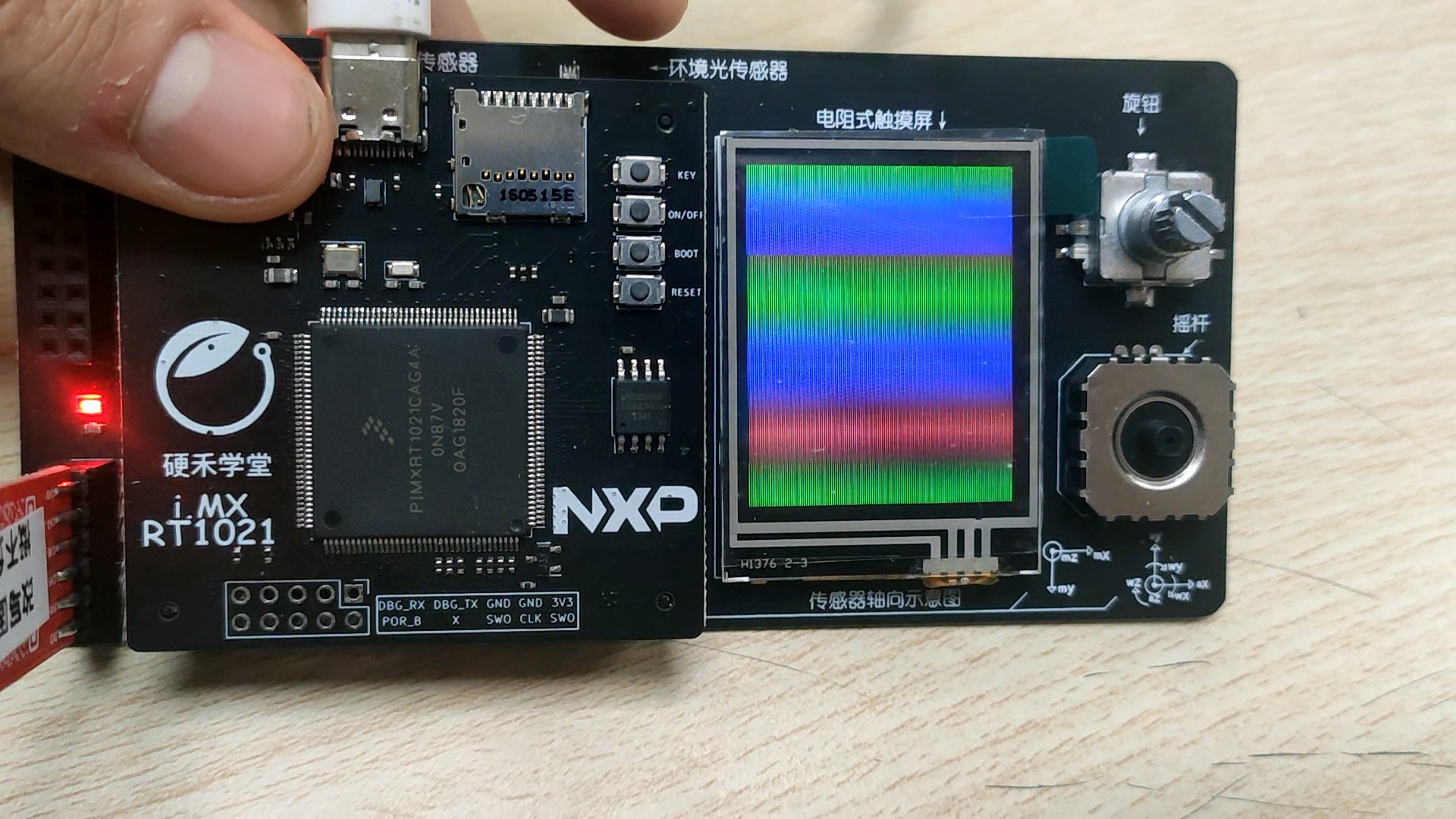

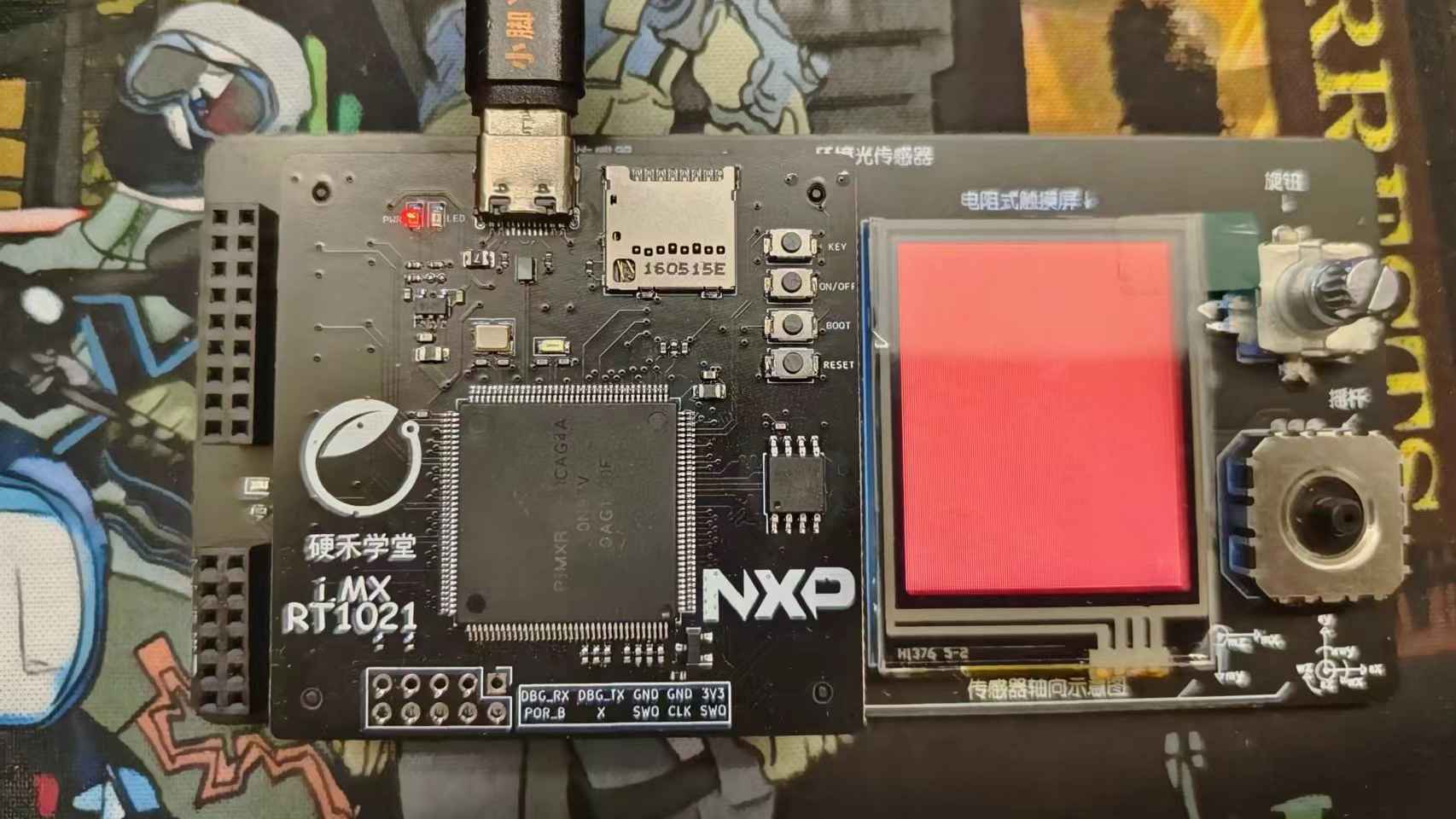

实物展示

遇到问题

在实现过程中，会面临硬件连接、软件配置以及编程等多方面的问题。需要根据具体情况调整引脚配置、外设参数。

总结感想

通过本次实验，我成功实现了基于i.MX RT1021开发板的亮度测量与控制功能。这得益于该开发板强大的处理能力和丰富的外设接口。同时，我要感谢硬禾学堂的赞助，为我提供了实施该项目所需的资源和支持，使实验顺利完成。
