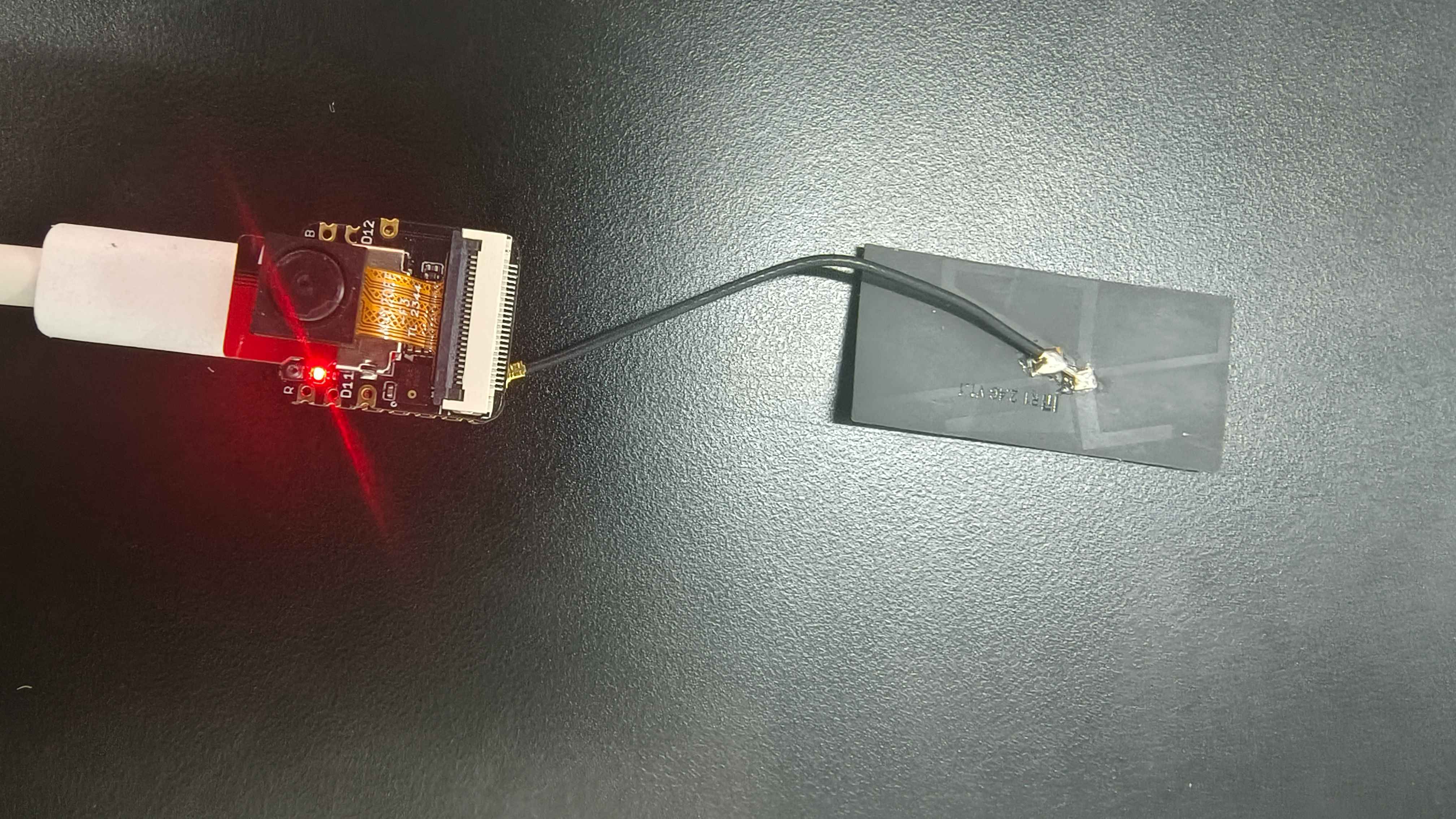

2024年寒假练 - 基于Seeed XIAO-esp32s3实现宠物声音检测与实时提醒

内容介绍

一、任务要求

使用声音识别AI技术来识别和记录宠物的声音，比如叫声或吠声。当宠物发出压力信号时，系统会通过Home Assistant自动播放宠物平静的音乐，以缓解宠物焦虑。

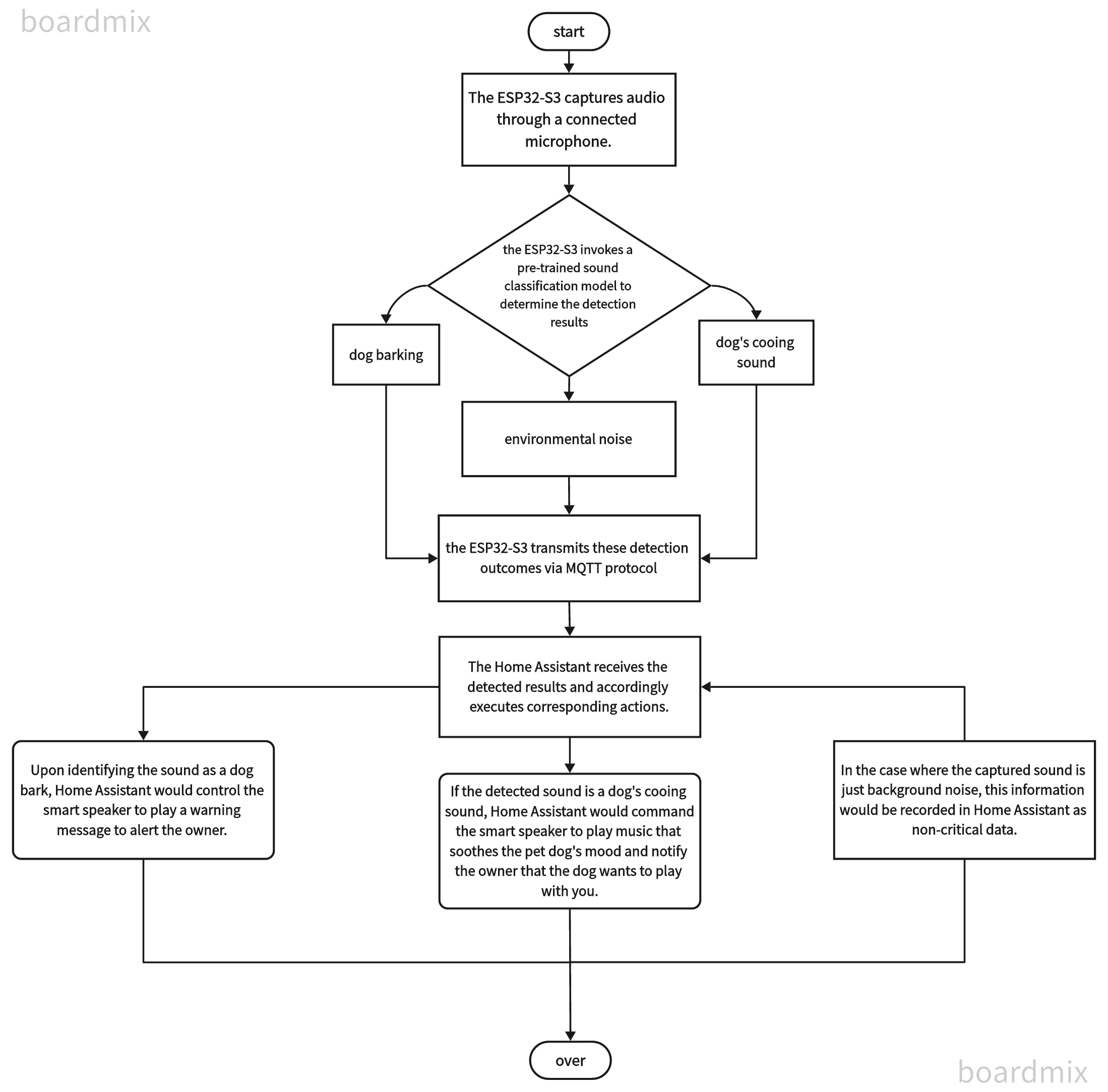

二、功能实现

1.Seeed XIAO-esp32s3识别三种声音：狗吠声、狗撒娇声、环境音。

2.Homeassistant对Seeed XIAO-esp32s3识别的不同声音作出不同动作：识别狗撒娇声则通过智能音响提醒主人并播放音乐缓解宠物狗情绪；识别狗吠声则通过智能音响提醒主人，起到一定的报警作用。

三、实现流程

1.模型训练

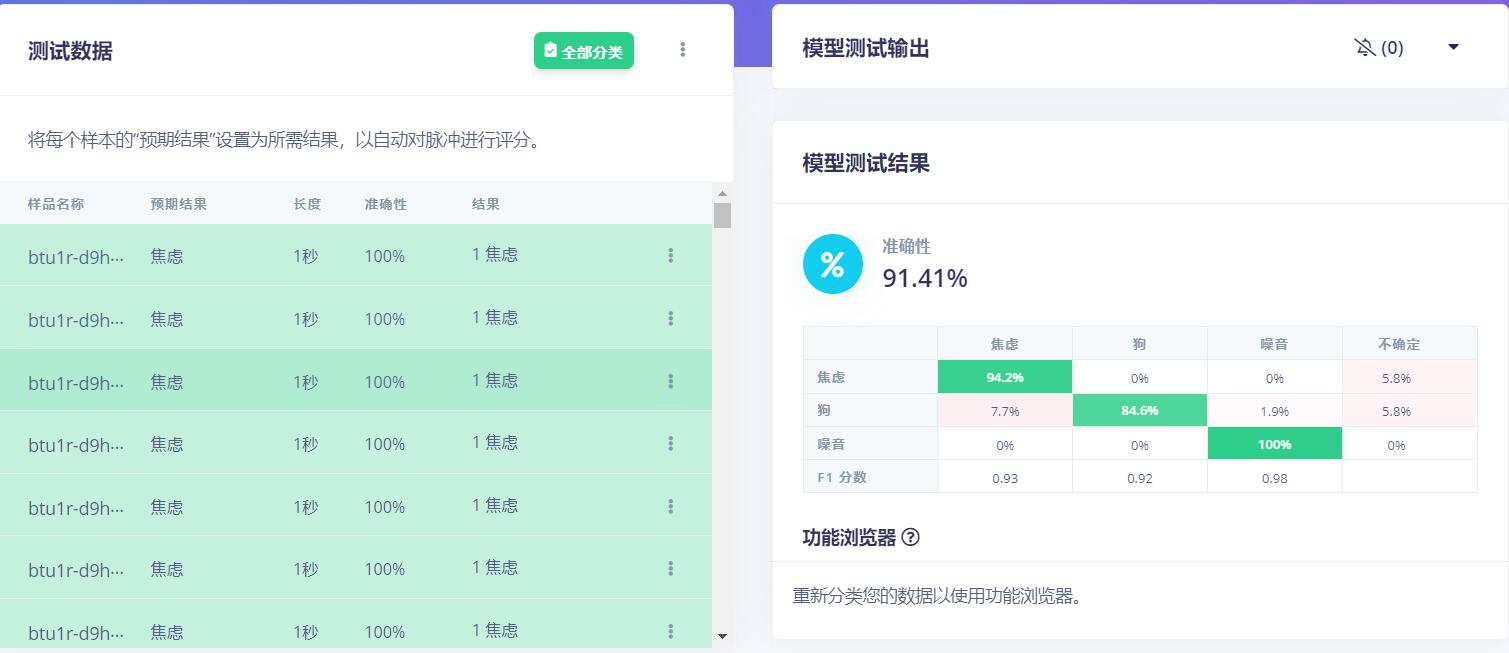

采集狗吠声、环境音、狗撒娇声三种声音时长总计10mins+（越长越好），作为样本输入 edge impulse 中，自动或手动分割出一秒的声音素材，将所有类型分成80%训练集和20%测试集，通过脉冲获取原始数据，使用信号处理来提取特征，然后使用学习块对新数据进行分类。通过 edge impulse 机器学习训练，经测试，生成模型的准确率为91.41%.

2.模型部署

将训练好的模型下载，在arduino导入下好的模型，根据下载好的模型.zip名称改动例程内.h文件名，点击编译运行，打开串口监视器，右下角对话框改为“NL 和 CR”以及115200波特率（默认），随后等待编译下载完成。若成功则串口通信监视器如下图：

3.Homeassistant安装

此步骤根据B站教程视频：BV1KS4y1F7HM，流程可能需要科学上网和github账号。感谢UP主：我叫小纪

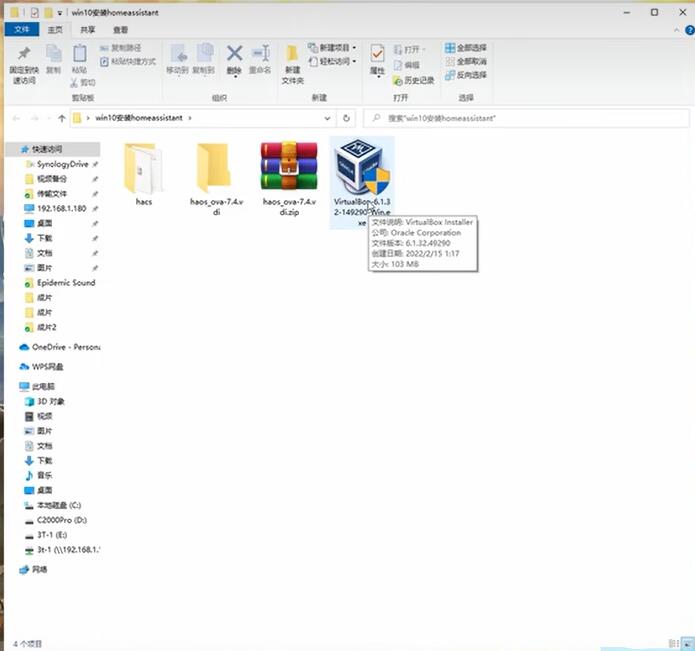

安装Oracl VM VirtualBox，创建liunx虚拟机。（安装包来自up主视频简介分享）

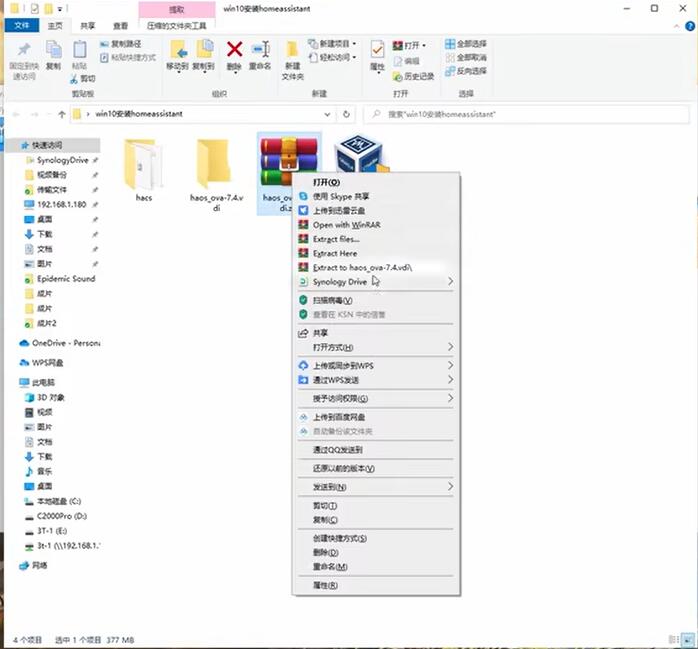

解压压缩包（得到.vdi文件），此文件为Homeassistant的安装文件，可能版本需要更新，若安装失败需要下载新版本的，下载地址：https://www.home-assistant.io/installation/linux

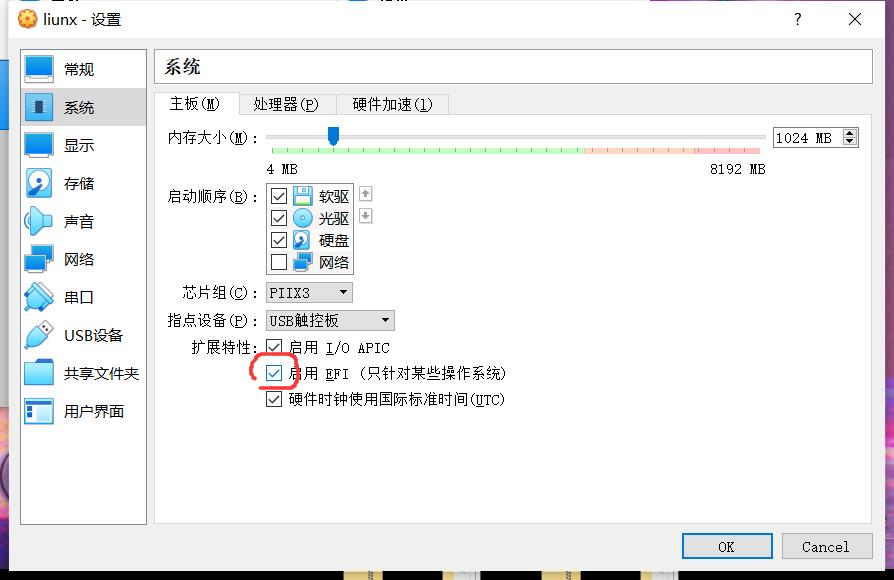

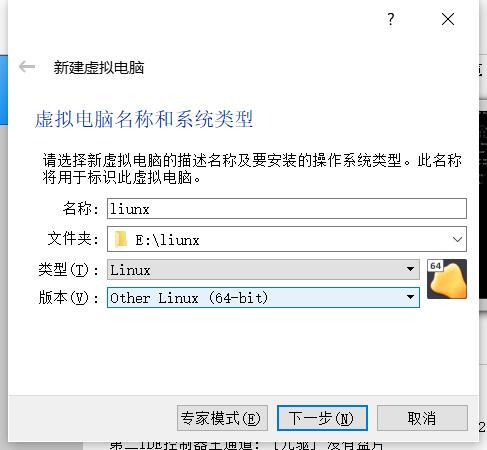

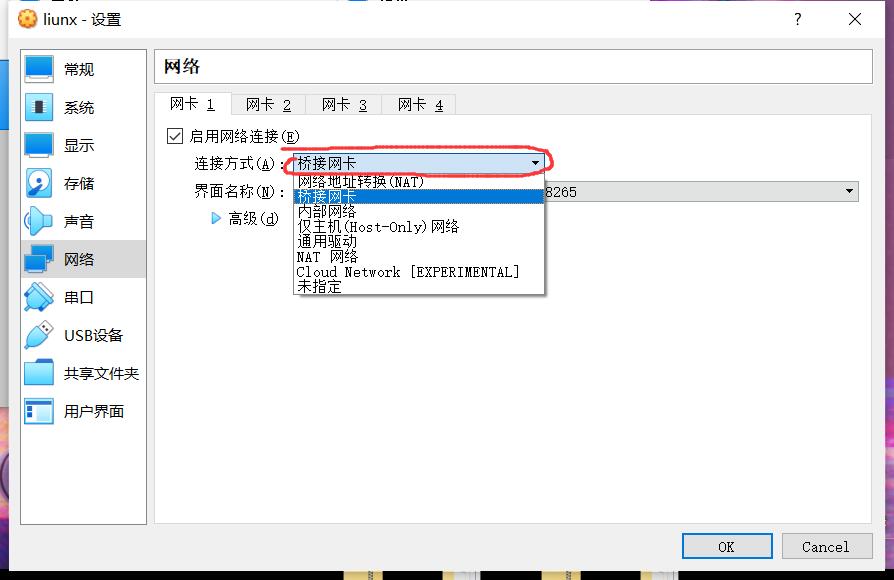

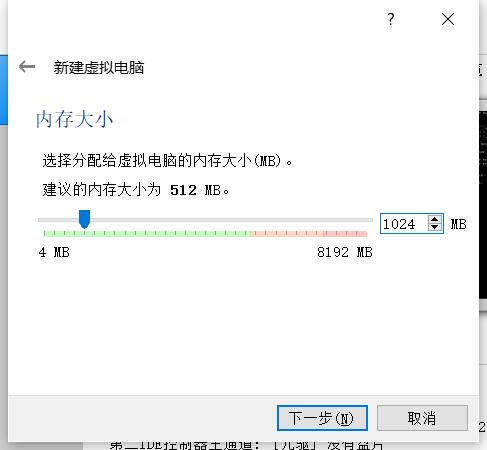

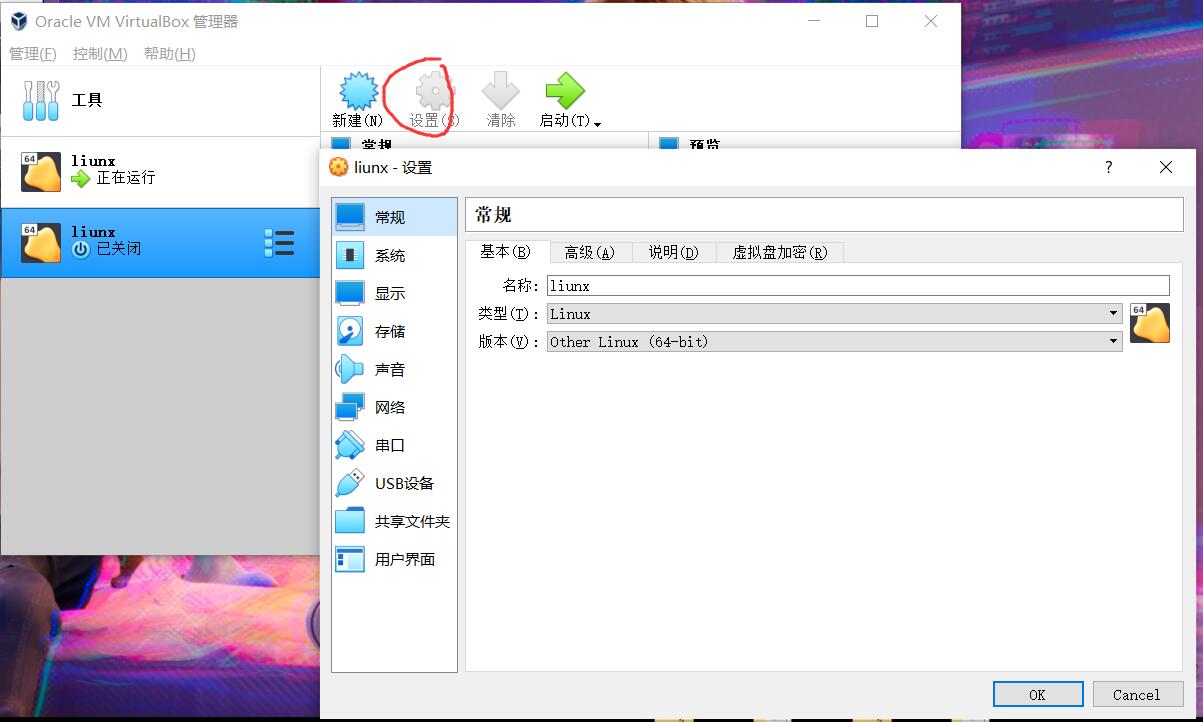

创建虚拟机，点击新建

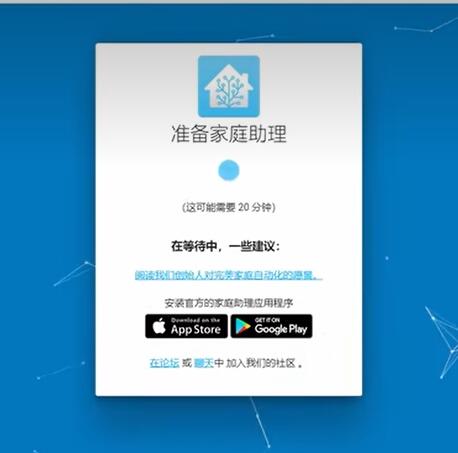

最后点击启动即可等待虚拟机中的Homeassistant启动，第一次可能比较久，请耐心等待。
接着在浏览器中输入：homeassistant:8123，然后回车进入，随后可能是漫长的等待，我弄的时候等了一晚上。

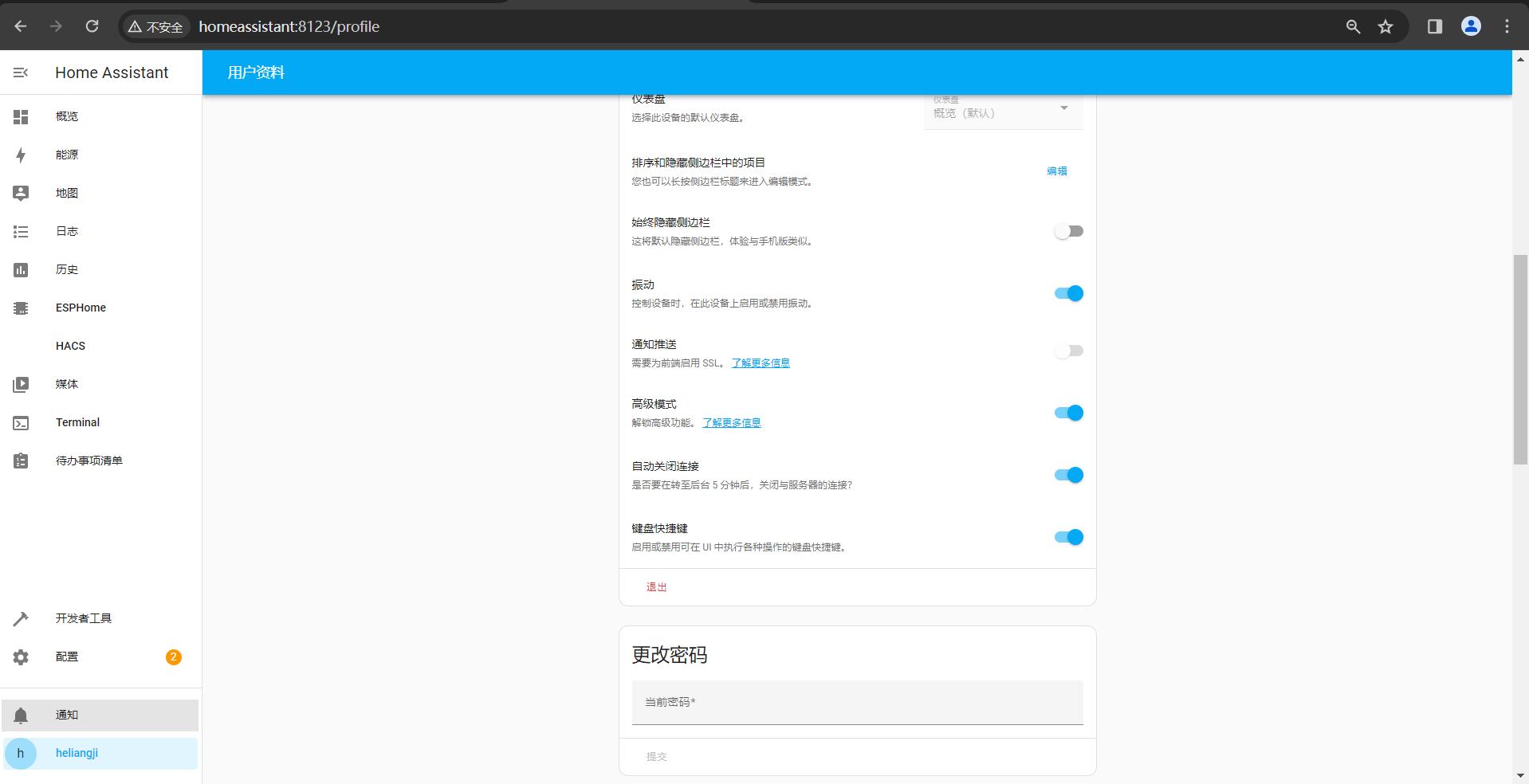

接着就是自己注册一个用户名和密码（牢记），然后在左下角点击自己头像，开启高级模式，安装完成。

4.小米智能家居接入homeassistant

此处比较复杂，篇幅所限建议继续观看视频学习：BV1KS4y1F7HM

5.MQTT安装

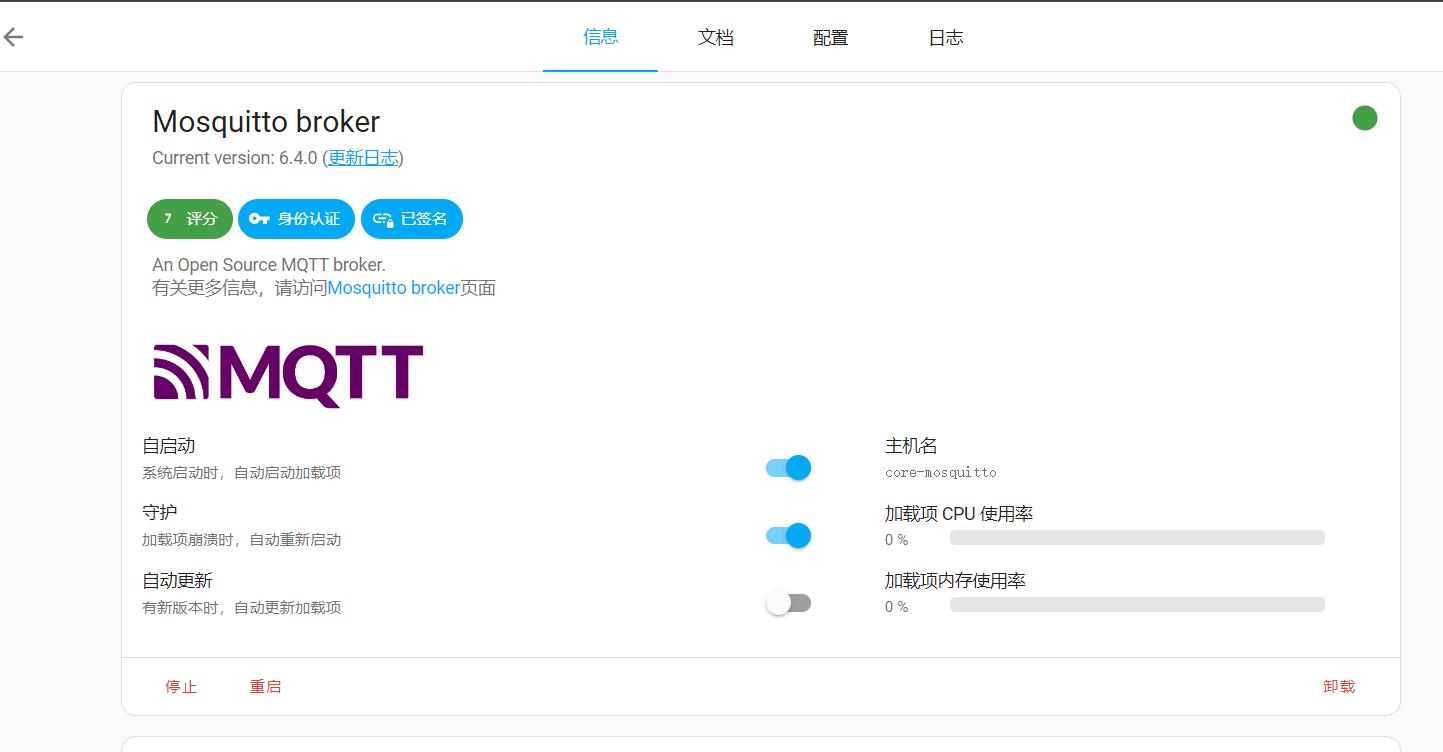

点击配置——点加载项——点加载项商店——搜索“MQTT”——点击“Mosquitto broker”——安装“Mosquitto broker”

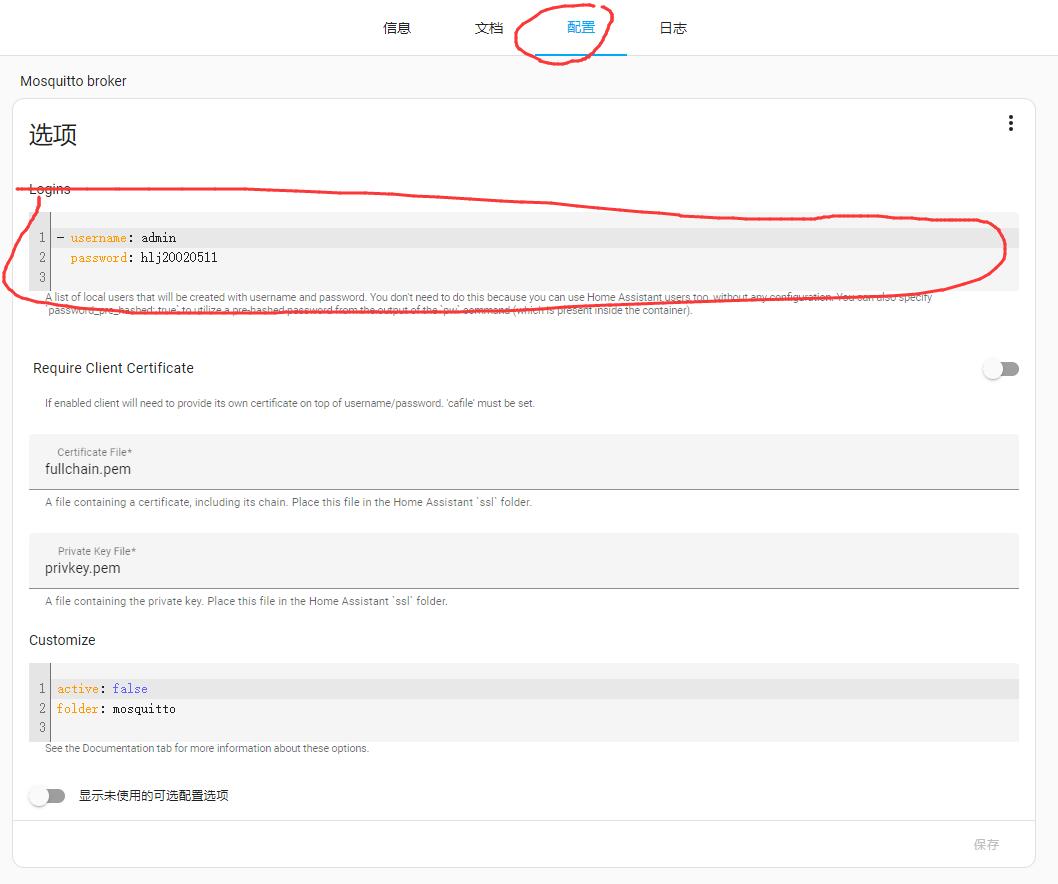

按图设置MQTT服务器名和密码

点击配置——设备与服务——添加集成——搜索“MQTT”——点击“MQTT”——输入刚刚设置的服务器名和密码

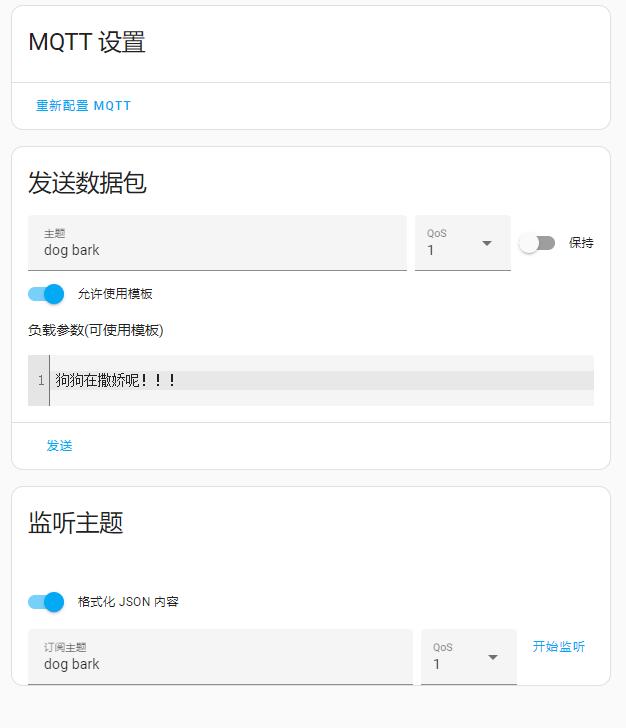

然后就可以设置MQTT的主题了，下图是MQTT设置、测试界面，可以设置主题和从监听主题框内测试接收主题内容

6.自动化设置

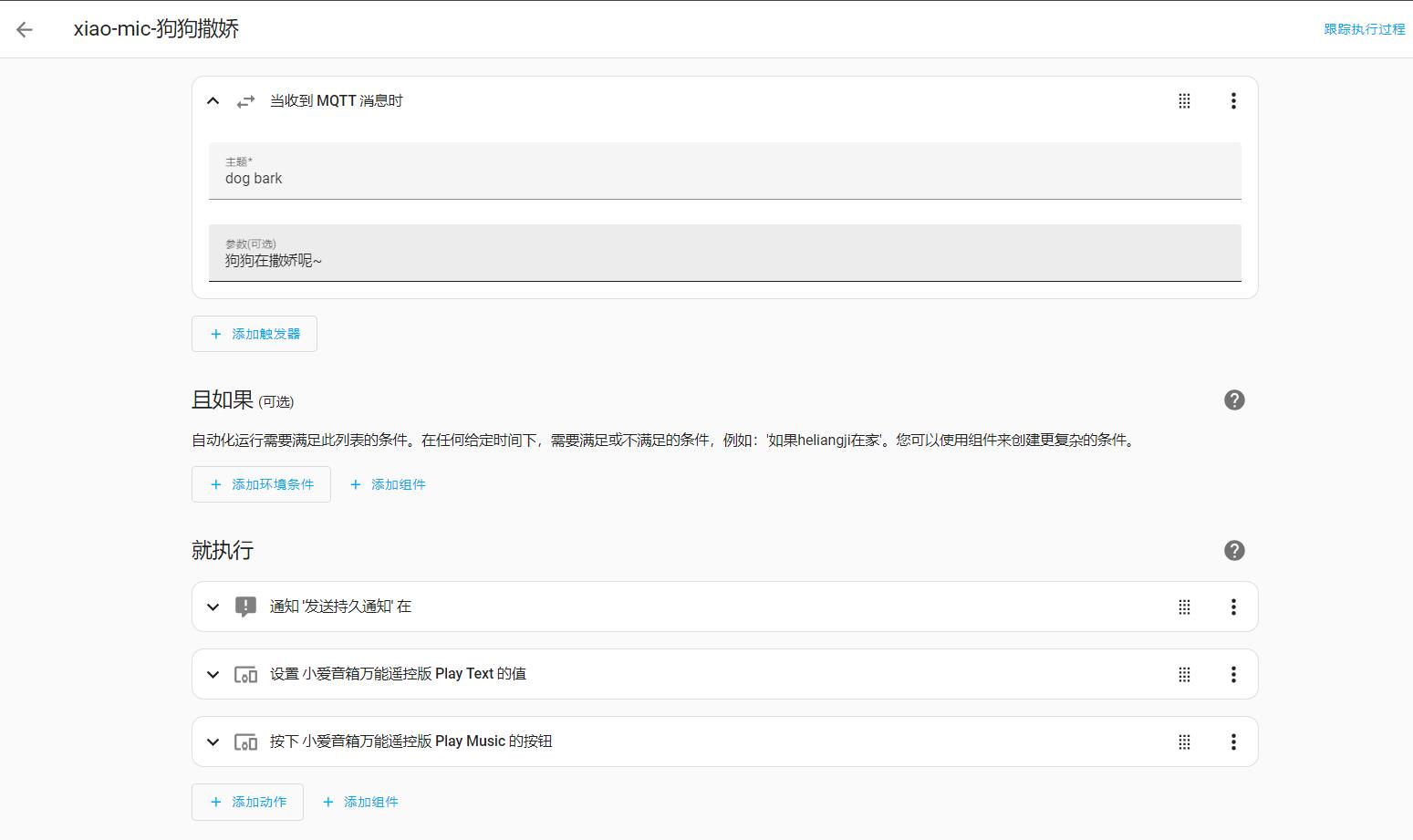

点击配置——自动化与场景——创建自动化，接下就很简单了

四、代码解析

1.KWS关键词识别代码

bool m = microphone_inference_record(); // 录制音频
    if (!m) {
        ei_printf("ERR: Failed to record audio...\n");  // 打印错误信息
        return;
    }

microphone_inference_record()，这是在void loop()函数中的一段代码，定义于文末，会不断循环调用——录制音频。

static bool microphone_inference_record(void)
{
    bool ret = true;

    while (inference.buf_ready == 0) {
        delay(10);
    }

    inference.buf_ready = 0;
    return ret;
}

该函数是一个静态函数，用于等待新的数据。当inference.buf_ready为0时，函数会进入一个循环，每次循环延迟10毫秒。当inference.buf_ready不为0时，函数会将inference.buf_ready设置为0，并返回True。inference.buf_ready就是一个能否进行录音采样的标志位。

/***************************************************************************************************************************************************************************/

   signal_t signal;
    signal.total_length = EI_CLASSIFIER_RAW_SAMPLE_COUNT;//信号数据的总长度
    signal.get_data = &microphone_audio_signal_get_data;//获取音频信号数据
    ei_impulse_result_t result = { 0 };

创建了一个 signal_t 结构体变量 signal。
设置 signal 结构体中的 total_length 字段为 EI_CLASSIFIER_RAW_SAMPLE_COUNT，表示信号数据的总长度。
将 get_data 字段设置为指向函数 microphone_audio_signal_get_data 的指针，该函数负责获取音频信号数据。
此代码段在loop()中，上一段录音函数之后，循环进行着对录音样本进行分类器的运行。

    //使用 signal 结构、result 变量和可能的 debug_nn 参数调用了 run_classifier 函数。判断提供的信号数据上运行分类器是否有错误。
    EI_IMPULSE_ERROR r = run_classifier(&signal, &result, debug_nn);  // 运行分类器

    if (r != EI_IMPULSE_OK) {
        ei_printf("ERR: Failed to run classifier (%d)\n", r); // 打印错误信息
        return;
    }

这段代码片段的目的是在录制音频后，使用分类器对获取的音频信号数据进行推理，然后检查推理是否成功。

    int pred_index = 0;     // 初始化预测索引
    float pred_value = 0;   // 初始化预测值

    // 打印预测结果
    ei_printf("Predictions ");
    ei_printf("(DSP: %d ms., Classification: %d ms., Anomaly: %d ms.)",
        result.timing.dsp, result.timing.classification, result.timing.anomaly);
    ei_printf(": \n");

    // 遍历分类结果
    for (size_t ix = 0; ix < EI_CLASSIFIER_LABEL_COUNT; ix++) {
        ei_printf("    %s: ", result.classification[ix].label); // 打印类别标签
        ei_printf_float(result.classification[ix].value); // 打印预测值
        ei_printf("\n");

          // 更新最大预测值和对应的索引
        if (result.classification[ix].value > pred_value){
           pred_index = ix;
           pred_value = result.classification[ix].value;
      }
    }

紧跟上一段代码，这段代码就是对分类器预测结果的处理和打印。

static int microphone_audio_signal_get_data(size_t offset, size_t length, float *out_ptr)
{
    numpy::int16_to_float(&inference.buffer[offset], out_ptr, length);

    return 0;
}

该函数用于获取原始音频信号数据。
通过调用 numpy::int16_to_float 函数将从音频缓冲区中提取的 16 位整数转换为浮点数，并将结果存储在提供的输出指针 out_ptr 中。

KWS关键词识别的代码是官方例程中提供的，我基本没做什么改动，主要是理解每段代码的作用并为其注释。

2.MQTT消息发送代码

#include <WiFi.h>
#include <PubSubClient.h>
// WiFi连接信息 改为自己的 热点也可以 用2.5G
const char* ssid = "XXX";
const char* password = "*******";
// MQTT服务器信息
const char* mqttServer = "192.168.230.250";
const int mqttPort = 1883;
const char* mqttUsername = "admin";
const char* mqttPassword = "hlj20020511";
// 创建WiFi客户端和MQTT客户端实例
WiFiClient wifiClient;
PubSubClient mqttClient(wifiClient);

这是MQTT在arduino内代码的基础设置，主要引用了WiFi、PubSubClient库，分别为连接WiFi和MQT服务器做准备。接着就是设定连接所需的信息。然后创建创建WiFi客户端和MQTT客户端实例。

// 设置MQTT连接函数
void setupMQTT() {
  mqttClient.setServer(mqttServer, mqttPort);
}

// 重新连接MQTT服务器函数
void reconnectMQTT() {
  while (!mqttClient.connected()) {
    Serial.println("正在连接到MQTT...");
    if (mqttClient.connect("ESP32Client", mqttUsername, mqttPassword)) {
      Serial.println("连接到MQTT");
    } else {
      Serial.print("MQTT连接失败，rc=");
      Serial.print(mqttClient.state());
      Serial.println(" 5秒钟后重试...");
      delay(5000);
    }
  }
}

MQTT连接函数，注释已写好，简单易懂

    if ((pred_index == 2) && (pred_value > 0.8)){
      mqttClient.publish("dog bark", "环境音~");
    }
    else  if ((pred_index == 1) && (pred_value > 0.8)){
      mqttClient.publish("dog bark", "狗狗在大叫呢！！！");
    }else  if ((pred_index == 0) && (pred_value > 0.8)){
      mqttClient.publish("dog bark", "狗狗在撒娇呢~");
    }

pred_index 变量代表KWS识别的三个类型（0——撒娇声，1——狗吠声，2——环境音），上述代码是通过模型判别结果，用 if 语句选择相应消息（“主题”，“消息”）调用库函数mqttclient.publish发送给MQTT服务器（Homeassistant）。

五、主要问题及未来计划

1.环境配置

主要是homeassistant、esphome、hacs、xiaomi miot auto等都是第一次接触，教程不是很齐全流畅，各种安装方法很杂分布很广，网络问题，耗费了大量精力去寻找实验适合自己当前环境的方法，其实回头看并不困难，只是信息检索和适配以及网络问题需要我们很有耐心。

未来计划：其实这些哭都只用吃过一遍的，但是受益还是很大的，所谓吃一堑长一智，这样能长久地获得一个智能家居控制中心，我还是很满意滴。

2.语音识别精准度、类型广度

音频样本还是比较好标注的，比图片好标注多了，edge impulse 里都支持自动标注，真的不错。但是这次我完成后发现其实识别率在现实中并不灵敏，狗叫声也不是全都一样的“汪汪”叫，也会有音色之差，会有明显错误的地方，比如说狗吠声识别成环境音、撒娇声识别成狗吠声、狗吠声持续好几秒后才有反应等等。

未来计划：未来应该会增加训练样本的数量，然后可以加入更多的声音类型：根据犬种来采集叫声（同种犬种音色感觉会差不多）、猫咪声音也可以加入、最好是通过片上Mic来采集，那应该是最好的，但是很困难，我们无法控制宠物发声。

3.功耗、便捷性

在我使用的电脑上使用liunx虚拟机装homeassistant是暂时的，因为需要它一直处于开机状态，这样使用homeassistant功耗、占用资源是比较大的。

未来计划：想长久使用homeassistant，查资料的时候有很多安装方式都值得尝试，安装在云服务器（腾讯、阿里云等）上、树莓派上、NAS上等等都不错。

六、资料地址

总的来说还是学习到了很多之前想学习的物联网知识，尝试了很多未曾涉及的新领域，自己很开心这一次的项目经历，感谢丝递科技和硬禾科技给予的机会，让我们学生无需顾虑也能体验到这么棒的产品o(￣▽￣)d
