2024年寒假练 - 基于Seeed Studio XIAO ESP32S3 Sense实现宠物识别

内容介绍

一、设计背景

随着科技的日益发展，智能家居已经不是遥不可及的梦想。我们渴望创造一个不仅能让家人更舒适、安全和便捷的家居环境，同时也能让我们的宠物伙伴享受到同等的来自科技的关爱与舒适。

二、项目介绍

这次我们根据硬禾的寒假训练项目基于Seeed Studio的XIAO ESP32S Sense模块以及摄像头，我们设计了一个宠物识别系统。这次我们会以识别鼠标和一个“雪蓉融”的雕塑来演示识别猫咪。该系统利用图像识别技术，可以识别常见的宠物品种（这里我们用其他物具来代替宠物，我们此次识别就是用的一个鼠标和“雪蓉融”的雕塑）我们会提供相应的反馈，例如显示宠物品种名称或者播放相关的音频。我们这里是设计了一个LED灯来提醒用户，当识别到我们所采集的物品时就会通过亮灯来提醒用户我们已经识别到了该物品，如果没有识别到物品灯就不会亮。以下是它的特点：

图像识别功能：通过连接ESP32-Sens模块和相机，我们可以拍摄宠物的照片并使用图像识别算法识别宠物品种。
实时反馈：识别结果将实时反馈到显示屏上，用户可以立即看到宠物的品种信息。
可扩展性：基于XIAO的开放性设计，系统具有良好的可扩展性，可以添加更多的功能，如语音播报、数据记录等。
简洁易用：系统采用简洁的硬件设计和易于理解的软件架构，使得用户可以轻松上手。

三、设计思路

硬件选择：此次宠物识别的设计我们选择的是硬禾给出的平台七，使用的是XIAO esp32s3 sense以及其配套的摄像头来进行配置。

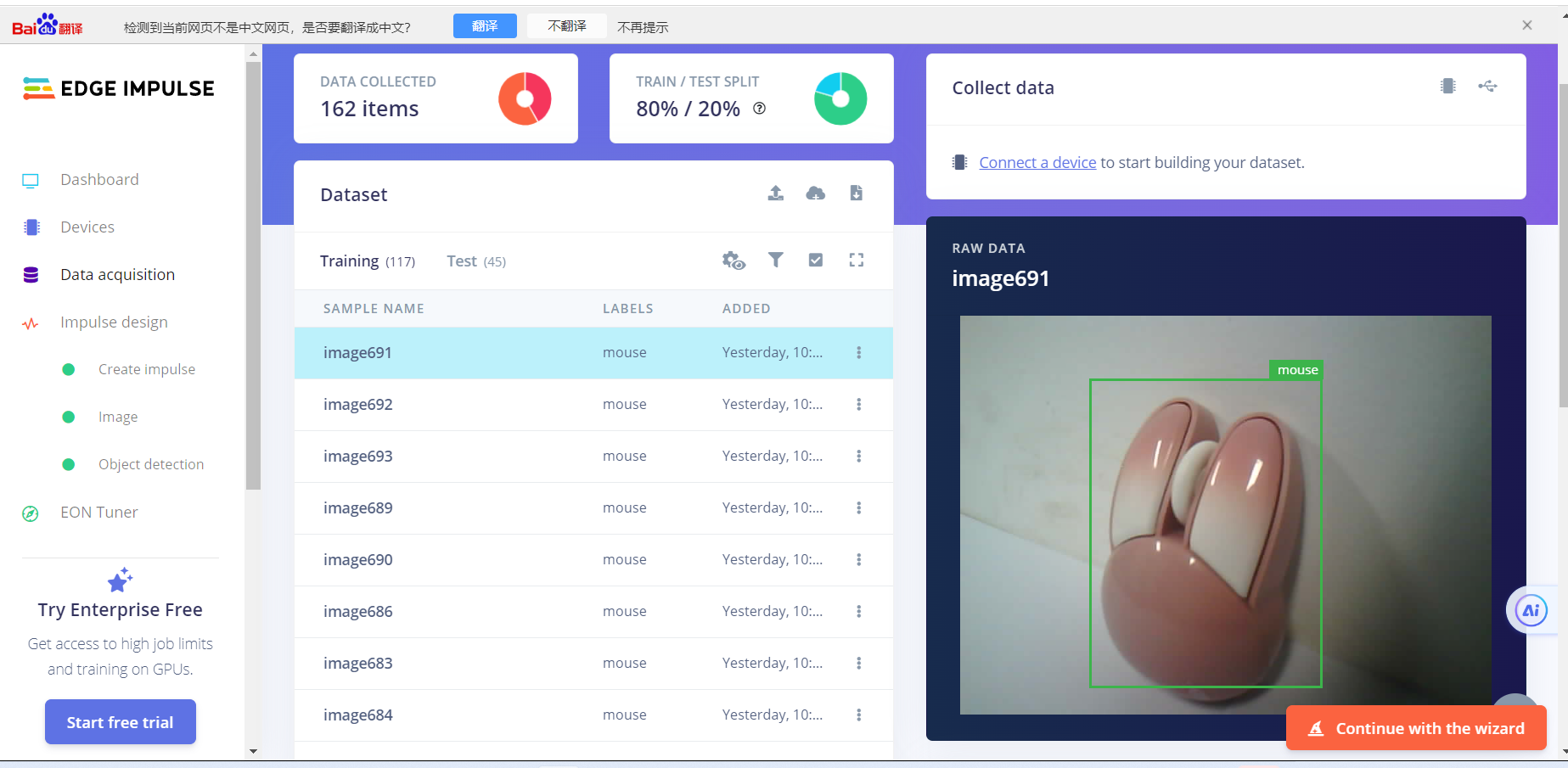

图像采集与处理：连接摄像头到XIAO ESP32s3-Sense模块，利用模块的图像处理功能对采集到的图像进行预处理，以提高后续的识别准确度。我们考虑使用edge impulse，来进行ai模型训练，这是一种用于开发和部署嵌入式机器学习模型的端到端解决方案。它提供了一个集成的开发环境，使得开发者可以轻松地采集数据、训练模型、部署到嵌入式设备上，并在设备上进行实时推理。

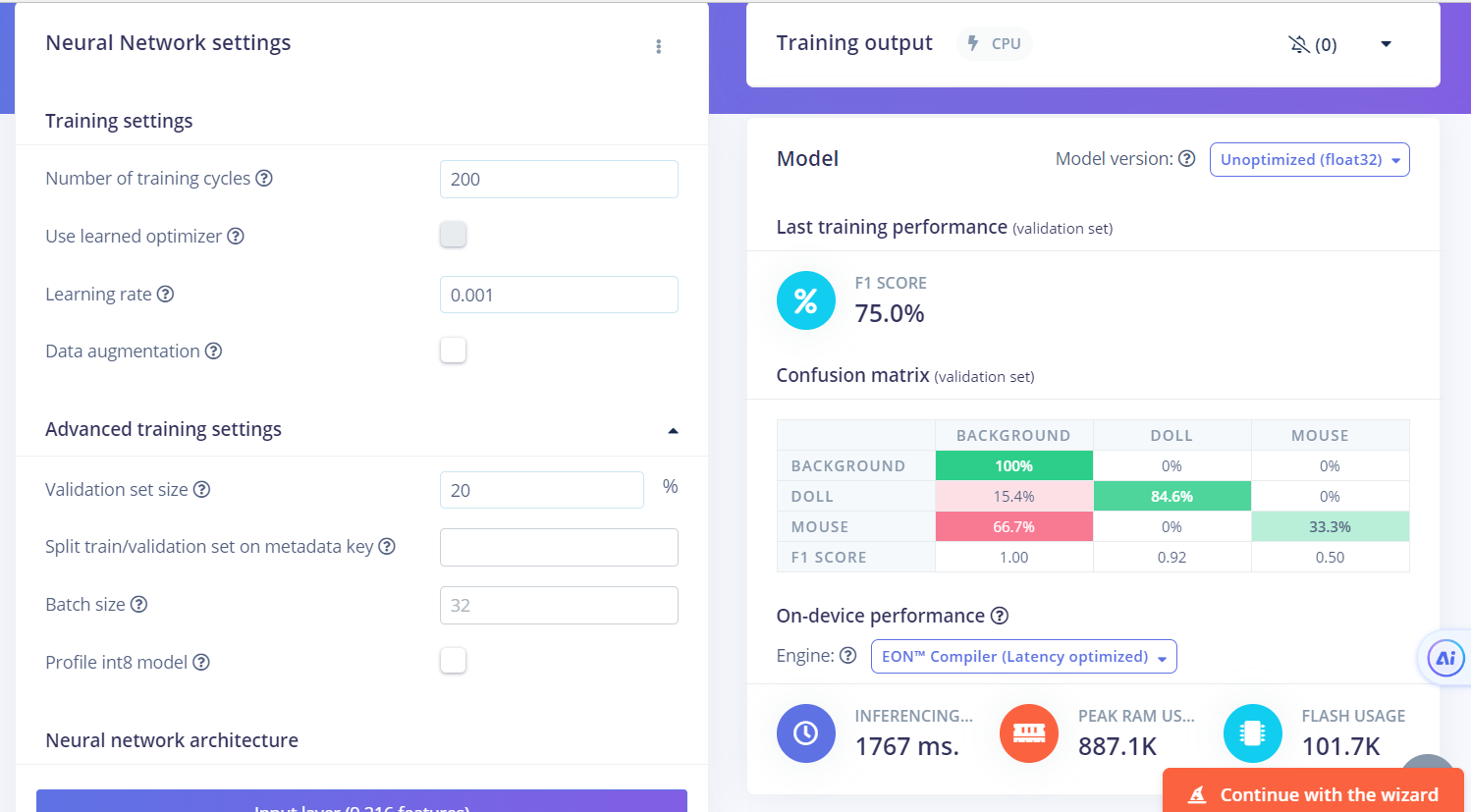

过程展示

识别率为75%

用户识别设计：设计一个简洁直观的用户界面，可以通过连接LED灯来实现。当我们识别到所训练的模型LED灯就会亮起，反之则不会。

四、硬件介绍

Seeed Studio XIAO ESP32S3 Sense ：Seeed Studio XIAO ESP32S3 Sense 集成了摄像头传感器、数字麦克风和 SD 卡支持。该开发板结合了嵌入式 ML 计算能力和摄影能力，是开始使用智能语音和视觉 AI 的绝佳工具。

LED灯：LED（Light Emitting Diode，发光二极管）是一种半导体器件，能够将电能转化为光能的元件。它通常由一段P型半导体和一段N型半导体组成，两者之间形成PN结。当电流通过LED时，载流子在PN结区域重新组合，释放出光子，从而产生光。LED因其高效、耐用、低功耗等优点，在照明、显示、通信、指示等领域得到广泛应用。

以下是LED的一些关键特点和应用：高效节能：LED的光电转换效率较高，能够将大部分电能转化为光能，相比传统的白炽灯和荧光灯具有更低的能量损耗，因此具有更高的能源利用率和更长的使用寿命。可调光性：LED可以通过调节电流或脉冲宽度调制（PWM）来实现亮度的调节，从而满足不同场景下的光照需求，具有很好的可调光性。快速响应：LED的开启和关闭速度非常快，毫秒级的响应时间使得它在需要快速切换的场合（如显示屏、指示灯等）表现优异。环保与健康：LED不含汞等有毒物质，无紫外线和红外线辐射，不会产生电磁干扰，对环境和人体健康无害，因此被认为是一种环保、绿色的照明产品。多样化应用：LED具有多种颜色可选，可通过不同的材料和结构设计实现红、绿、蓝等各种颜色的发光，广泛应用于照明、显示、指示、装饰等领域。

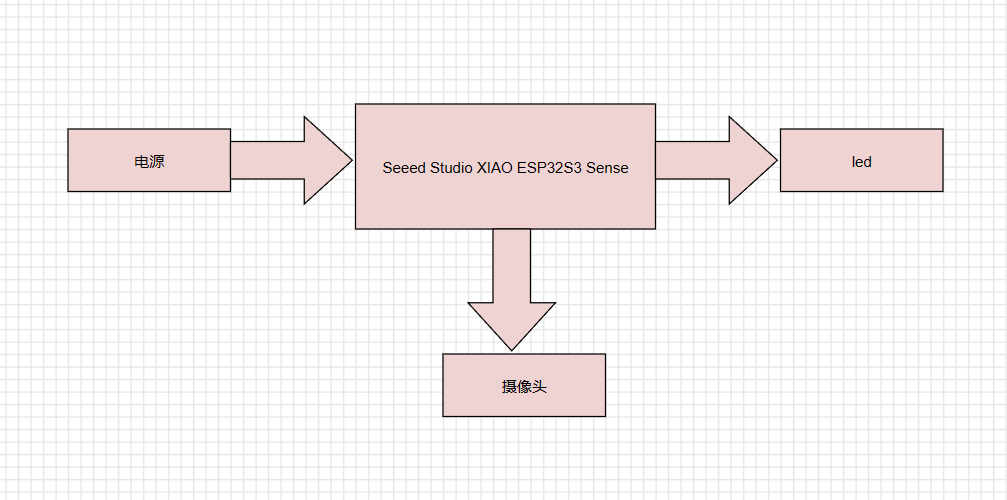

五、框图设计

本次设计使用了得捷的scheme it来绘制框图

六、实物展示

外设代码展示：

void setup()
{
  pinMode (LED_1,OUTPUT);
    // put your setup code here, to run once:
    Serial.begin(115200);
    //comment out the below line to start inference immediately after upload
    while (!Serial);
    Serial.println("Edge Impulse Inferencing Demo");
    if (ei_camera_init() == false) {
        ei_printf("Failed to initialize Camera!\r\n");
    }
    else {
        ei_printf("Camera initialized\r\n");
    }

    ei_printf("\nStarting continious inference in 2 seconds...\n");
    ei_sleep(2000);
}
void loop()
{
 digitalWrite(LED_1,HIGH);
    // instead of wait_ms, we'll wait on the signal, this allows threads to cancel us...
    if (ei_sleep(5) != EI_IMPULSE_OK) {
        return;
    }

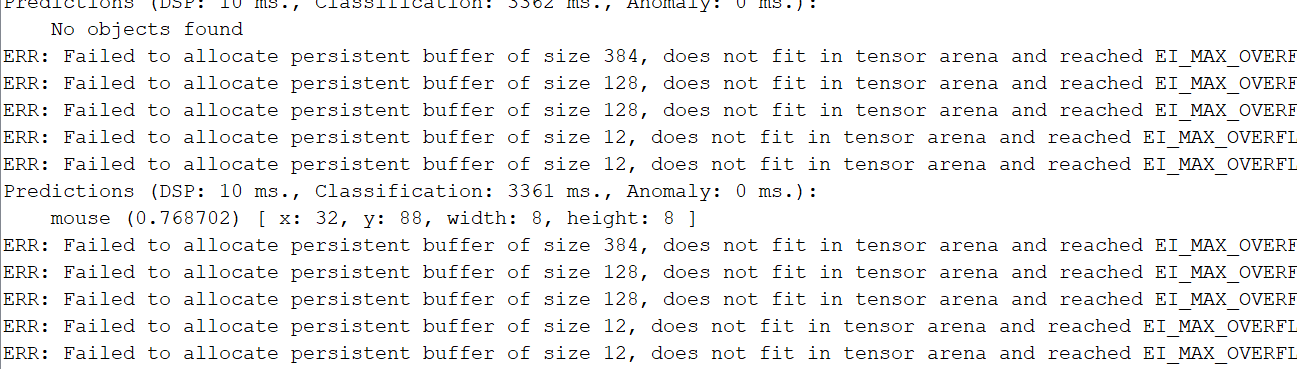

成品展示：识别到会展示你给物体的标签

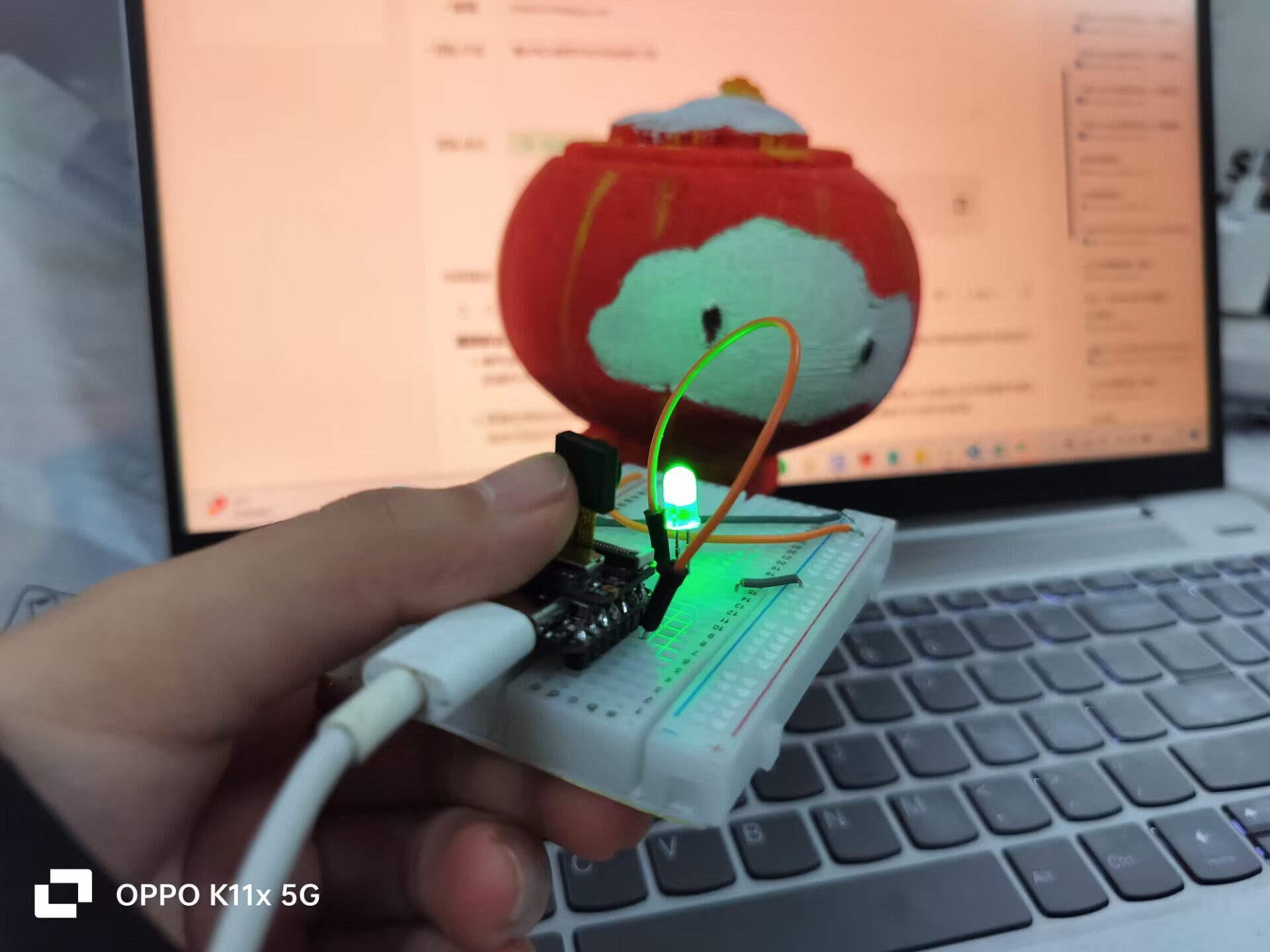

识别到了之后亮灯

七、总结

遇到的主要难题及解决方法：

硬件选型和集成：在项目中可能会遇到硬件选型不当或者硬件集成方面的挑战。解决方法包括仔细评估需求并选择适合的硬件平台，同时在硬件集成过程中进行充分的测试和调试，确保各个组件能够正常工作。

图像处理和识别算法优化：图像处理和宠物识别算法的性能优化是一个挑战，特别是在嵌入式设备上运行时需要考虑性能和功耗的平衡。解决方法包括优化算法实现、选择合适的模型和参数、针对特定硬件平台进行优化等。

用户界面设计和交互体验：设计简洁直观的用户界面并提供良好的交互体验是一项挑战，特别是在嵌入式系统中的资源有限的情况下。解决方法包括进行用户需求分析、采用易于理解和操作的界面设计原则、进行迭代式设计和测试等。

未来的计划或建议：

持续优化算法和系统性能：不断优化图像处理和宠物识别算法，提高系统的准确度和实时性。同时，持续优化系统的性能和稳定性，提高用户体验。

增加功能和扩展性：根据用户反馈和市场需求，不断增加系统的功能和扩展性，如添加语音交互、数据记录和分析等功能，提升系统的智能化和实用性。

开展用户测试和反馈：积极开展用户测试和收集用户反馈，了解用户需求和体验，及时调整和优化系统设计和功能，确保系统能够满足用户的实际需求。

关注安全和隐私：在系统设计和开发过程中，注重安全和隐私保护，采取合适的安全措施和隐私保护策略，确保用户数据和系统安全。

持续学习和技术更新：跟踪最新的技术发展和行业动态，不断学习和应用新的技术和方法，保持系统的竞争力和创新性。同时，积极参与相关的社区和行业活动，与同行交流经验和分享成果。
