项目介绍

设备利用MPU6500陀螺仪，通过计算Z/X轴角速度的积分来获得角度变化，并将其转化为鼠标的X/Y坐标变化，实现光标移动。

按键中的3个键被映射为空鼠的左键、中键和右键。

通过旋转手势控制表示空鼠的滚轮旋转。

nrf52832通过蓝牙连接到电脑，提供鼠标相关的服务接口。

板载供电电路与充电电路。

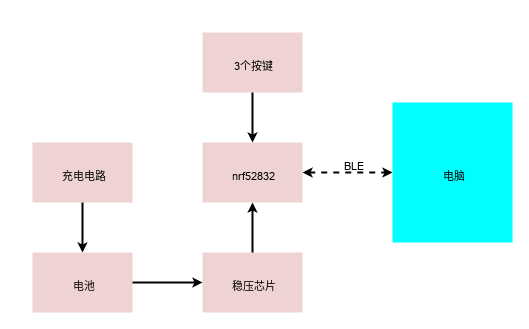

方案框图

https://www.digikey.cn/schemeit/project/空中鼠标-c569d23814da4cd08d12e77964a40e17

Scheme-it工具介绍

Scheme-it是一款极其方便实用的电路设计工具。它提供了丰富的预设模板和符号库，用户可以通过简单的拖拽操作轻松创建电路设计。Scheme-it还内置了大量参考设计文件和与Digi-Key元件目录的连接，使用户能够快速查找和获取元件信息。这款工具易用、高效、灵活，为电路设计带来了便利和效率。

方案中可能用到的规定厂商元器件介绍

1.nrf52832

nRF52832是一款通用的多协议SoC。它满足了需要高级低功耗蓝牙®功能、协议并发性和丰富外围设备和功能集的应用挑战。此外，它为闪存和RAM提供了大量内存。

nRF52832采用具有完全协议并发能力的多协议。它支持低功耗蓝牙，包括2 Mbps高传输速度。蓝牙Mesh可以与低功耗蓝牙同时运行，使智能手机能够配网、入网、配置和控制Mesh节点。还支持NFC、ANT和2.4 GHz专有协议。

它基于带有浮点单元的Arm® Cortex™-M4 CPU，主频为64 MHz。内置NFC-A标签用于简化的配对和支付解决方案。它有许多数字外设和接口，如用于数字麦克风和音频的PDM和I2S。

通过精密的片上自适应电源管理系统，实现了极低的功耗。

2.mpu6500

MPU-6500是一款六轴运动处理传感器，在大小为3.0×3.0×0.9mm的芯片上，通过QFN 封装（无引线方形封装），集成了 3 轴 MEMS 陀螺仪，3 轴 MEMS加速度计，以及一个数字运动处理器 DMP（ Digital Motion Processor）。还可以通过辅助I2C端口与多个非惯性数字传感器（例如压力传感器、磁力计）进行连接。

陀螺仪功能
MPU-6500中的三轴MEMS陀螺仪具有广泛的特性：

• 数字输出X、Y和Z轴角速度传感器(陀螺仪)，其用户可编程全量程为±250，±500，±1000和±2000°/秒，使用16位ADC采集数据。
• 数字可编程低通滤波器
• 陀螺仪工作电流：3.2mA
• 工厂校准灵敏度标度因子
• 自测试

加速度计功能
MPU-6500中的三轴MEMS加速度计具有广泛的功能：

• 数字输出X-，Y-，Z轴加速度计，可编程全量程为±2g，±4g，+8g和±16g，使用16位ADC采集数据。
• 加速度计正常工作电流：450 uA
• 低功率加速度计模式电流：0.98Hz为6.37uA，31.25Hz为17.75uA
• 用户可编程中断
• 用于应用程序处理器低功耗操作的唤醒运动中断
• 自测
