一、项目思路

使用电脑就离不开鼠标。即使大多数大学生使用的是笔电，大家也更愿意外接一个鼠标。因此我想借助FastBond2的机会来制作一款蓝牙鼠标，利用NRF52832芯片中实现鼠标的基本功能--点击和滚轮滑动，控制传感器并实现调节dpi。使用蓝牙进行连接。

硬件设计主要是电源模块与传感模块，软件设计主要是蓝牙的实现与传感器使用的数据图像处理。

二、方案框图

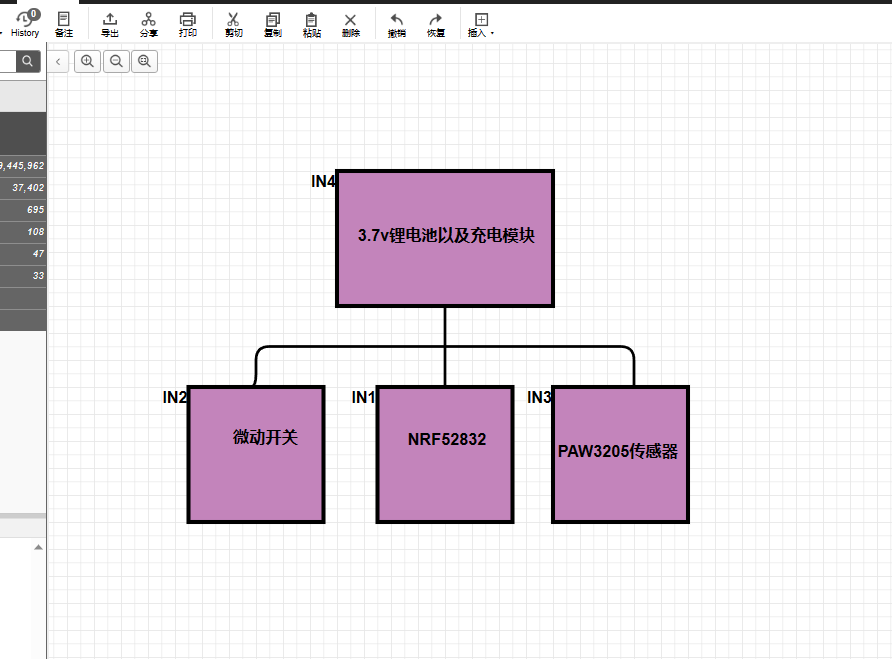

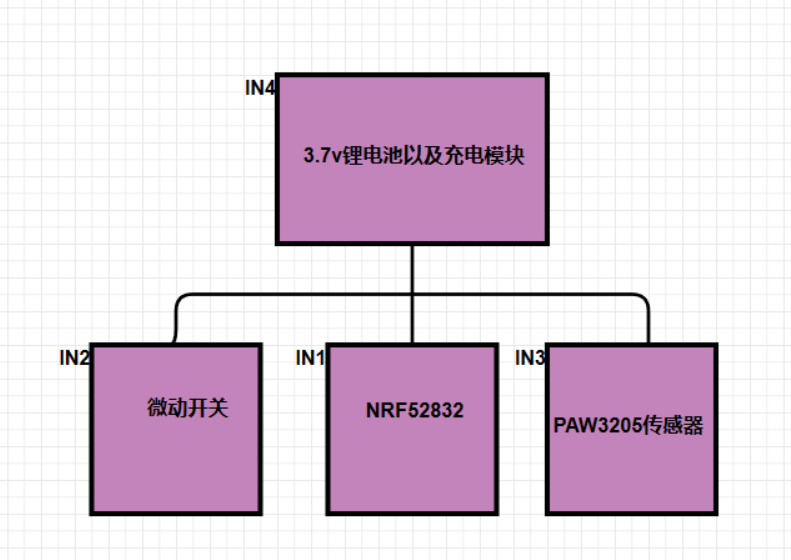

Scheme-it 是全球可用的云端式工具，可设计、分享电子电路绘图和线路图,本次项目使用得捷的Scheme-it来设计框图。本项目的主要框图如下。

本项目以nrf52832为核心，处理paw3205传来的图像数据和微动开关数据，通过蓝牙传输，实现鼠标的移动、点击、滚动等功能。

得捷网站链接如下：

https://www.digikey.cn/schemeit/project/mouse-d83ad5caaf93429386c721dbca2ee87f

主要元器件：

NRF52832

nRF52832是一款通用的多协议SoC。它满足了需要高级低功耗蓝牙®功能、协议并发性和丰富外围设备和功能集的应用挑战。此外，它为闪存和RAM提供了大量内存。

nRF52832采用具有完全协议并发能力的多协议。它支持低功耗蓝牙，包括2 Mbps高传输速度。蓝牙Mesh可以与低功耗蓝牙同时运行，使智能手机能够配网、入网、配置和控制Mesh节点。还支持NFC、ANT和2.4 GHz专有协议。

它基于带有浮点单元的Arm® Cortex™-M4 CPU，主频为64 MHz。内置NFC-A标签用于简化的配对和支付解决方案。它有许多数字外设和接口，如用于数字麦克风和音频的PDM和I2S。

通过精密的片上自适应电源管理系统，实现了极低的功耗。

PAW3205

paw3205db - tj3是一款高性能、低功耗的cmos工艺光学鼠标传感器，采用DSP集成芯片，作为实现计算机无线鼠标的非机械运动估计引擎。通过自适应帧率控制(AFC)，这种光学鼠标传感器在鼠标移动过程中获得额外的电力节省。

paw3205db - tj3是一款高性能、低功耗的cmos工艺光学鼠标传感器，采用DSP集成芯片，可作为实现无线计算机鼠标的非机械运动估计引擎。它基于新的光学导航技术，通过光学获取连续的表面图像(帧)来测量位置的变化，并通过数学方法确定运动的方向和大小。该传感器采用8针光学封装。当前的X和Y信息在通过串行端口访问的寄存器中可用。采用全新的LED控制技术，自适应帧率控制(也称为AFC)，鼠标传感器在鼠标移动时获得额外的功耗节省。AFC服务器的位置/速度检测，然后映射到不同的帧速率。帧率越低，鼠标传感器和LED的功耗越低。鼠标传感器具有三级AFC，每秒2400/1200/800帧。

三、电路模块

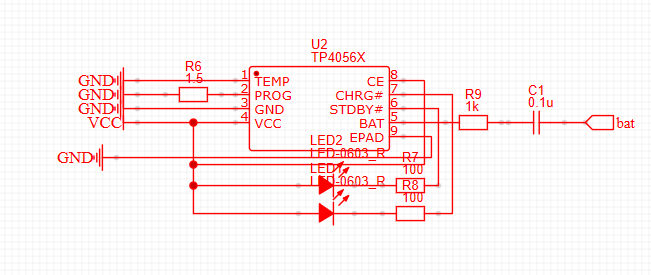

充放电模块

通过tp4056x 芯片控制锂电池的充放电，提供充放电提示（led灯），调节充电电流。

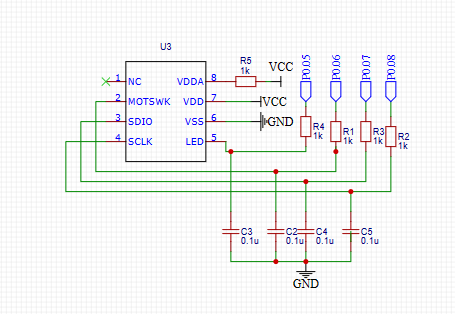

传感器模块

使用Paw3205模块，采集图像信息传给主控芯片NRF3205。

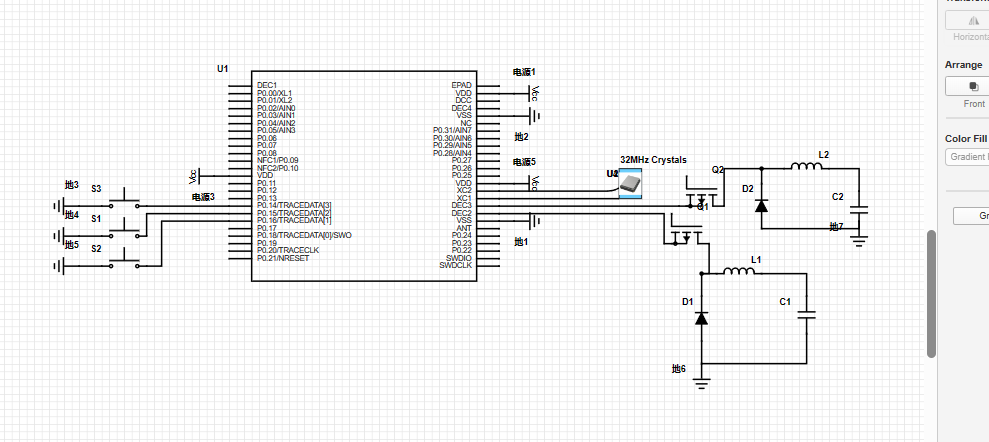

主控模块

使用NRF52832连接微动开关，外接32Mhz晶振。

烧录模块

通过外接烧录器来烧录程序。

四、总结

这是我第一次设计比较完整的一个项目。在设计的过程中收获颇丰。非常感谢FastBond2举办的这次活动，学到了很多课本之外的宝贵经验。
