项目介绍

iBeacon是苹果在2013年WWDC上推出一项基于蓝牙4.0（Bluetooth LE | BLE | Bluetooth Smart）的精准微定位技术，当你的手持设备靠近一个Beacon基站时，设备就能够感应到Beacon信号，范围可以从几毫米到50米。因为是一种定位技术，苹果将iBeacon相关的接口放到了 CoreLocation.framework。Google在Android 4.3及后续版本支持了该功能，只要满足iBeacon技术标准即可。BLE与传统的蓝牙相比最大的优势是功耗降低90%，同时传输距离增大（理想状况下超过100米）、安全和稳定性提高（支持AES加密和CRC验证）

iBeacon 技术为室内定位提供了一种简单而有效的解决方案。通过将 iBeacon 设备部署在建筑物内的不同位置，可以向周围的移动设备广播特定的信号，从而实现对设备的定位和距离估计。这种技术在商场、展览馆、机场等室内环境中具有广泛的应用前景。

本次项目我采用nrf52832设计了一款iBeacon定位节点，具有低功耗，运行时间长，可远程配置等特点。

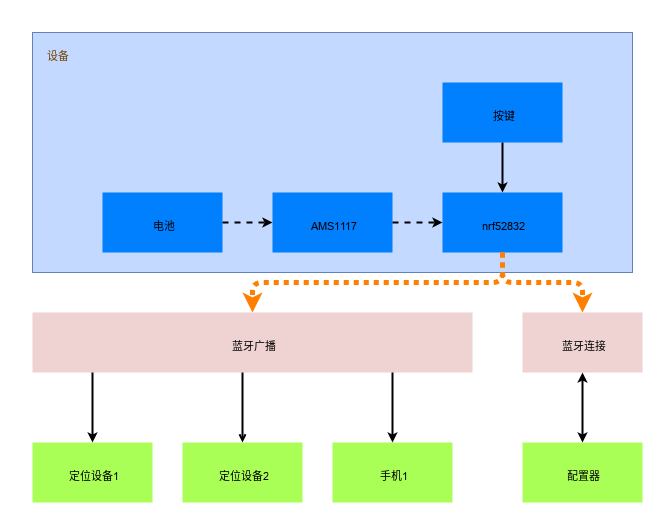

方案框图

https://www.digikey.cn/schemeit/project/ibeacon定位节点-74a9ec264a434f22a5aab8b08ee466e4

Scheme-it工具介绍

Scheme-it是一个方便的电路设计工具，无需安装，只需登录网页即可使用。它提供了预设模板和简单的拖动操作，使电路设计变得容易。参考设计库中存储了近200个设计文件，涵盖了各个领域，用户可以选择并修改适合自己需求的设计。符号库中有超过700个通用符号，方便用户添加到设计中表示不同元器件和功能。此外，Scheme-it与Digi-Key元件目录相连，用户可以快速查找和选择所需元件。总体而言，Scheme-it是一个强大且适用于各个领域的电路设计工具，适合电子设计师和爱好者使用。

方案中可能用到的规定厂商元器件介绍

1.nrf52832

nRF52832是一款通用的多协议SoC。它满足了需要高级低功耗蓝牙®功能、协议并发性和丰富外围设备和功能集的应用挑战。此外，它为闪存和RAM提供了大量内存。

nRF52832采用具有完全协议并发能力的多协议。它支持低功耗蓝牙，包括2 Mbps高传输速度。蓝牙mesh可以与低功耗蓝牙同时运行，使智能手机能够配网、入网、配置和控制Mesh节点。还支持NFC、ANT和2.4 GHz专有协议。

它基于带有浮点单元的Arm® Cortex™-M4 CPU，主频为64 MHz。内置NFC-A标签用于简化的配对和支付解决方案。它有许多数字外设和接口，如用于数字麦克风和音频的PDM和I2S。

通过精密的片上自适应电源管理系统，实现了极低的功耗。

2.ams1117

AMS1117-3.3是一种具有稳压功能的集成电路（IC），用于将输入电压稳定为3.3V的输出电压。它采用了低压差线性稳压器技术，能够提供稳定的电压输出，并具有过流保护和短路保护功能。

参数规格：

• 输出电压：3.3V
• 输入电压范围：4.75V至12V
• 输出电流：800mA
• 输出精度：±2%
• 工作温度范围：-40°C至+85°C
• 封装：SOT-223、TO-252等

对本大赛的心得体会（包括意见或建议）

在参与 iBeacon 定位节点的开发过程中，我学到了很多关于室内定位和无线通信的知识，并积累了一些宝贵的经验。

在开发过程中，我深入了解了 iBeacon 技术的工作原理和协议规范。我学会了如何配置和管理 iBeacon 设备，以及如何使用移动设备接收和处理 iBeacon 广播信号。这些知识和技能使我能够更好地理解和应用 iBeacon 技术，为室内定位系统的设计和开发提供了基础。

此外，我还学习到了如何优化 iBeacon 定位节点的性能和精度。通过合理布置 iBeacon 设备的位置和数量，调整广播功率和频率，以及使用适当的算法进行信号处理和距离估计，可以提高定位的准确性和稳定性。这些优化措施对于实现可靠的室内定位系统至关重要。
