内容介绍
内容介绍
NUCLEO2USB是用于NUCLEO-64©兼容开发板的USBFS盾牌。它可以被配置为带速度控制的1xDEVFS（F103/F303）、1xOTGFS、2xOTGFS。
板卡特性：
- 与 NUCLEO-64 板兼容
- 可配置为 2xOTGFS、1xOTGFS、2xDEVFS、1xDEVFS、1xDEVFS+1xOTGFS
- 可通过 E1V 引脚从 USB2 USB5 和 STLINK（U5V） 为基板供电
- USB FS/LS 覆盖跳线（用于 NUCLEO-F303RE / NUCLEO-F103RB）
- 2 个微型 USB B 型连接器
- ESCDA5V3SC6 USB 静电保护
- LM3526L USB-OTG 电源开关，带过流保护
板卡主要器件：
- MAX40200AUK
- ESDAxxSC6
- LM3526L
- USB-OTG
- ST-MORPHO-CN7
- ST-MORPHO-CN10
- CONN-03P1L

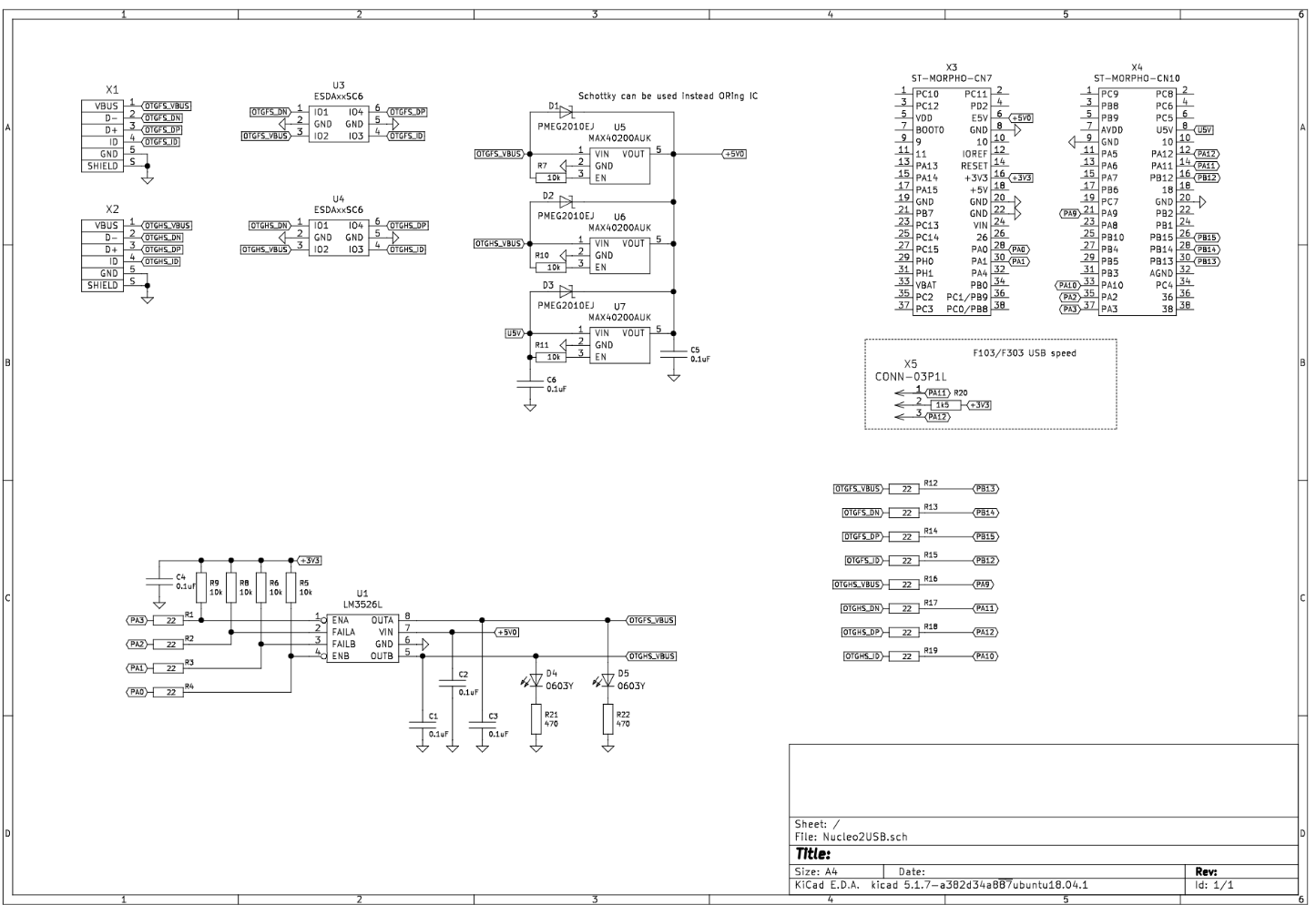

软硬件
物料清单
附件下载
PCB图
SO127P050X039-8.kicad_mod
LM3526L的封装文件
Nucleo2USB-master.zip
工程文件夹
