FastBond2阶段1-基于stm32的蓝牙遥控智清洁机器人的框图设计

内容介绍

一、项目思路：

这是一个蓝牙遥控智清洁机器人，使用STM32。以下是分点详细介绍：
硬件设计：
主控芯片：STM32微控制器，可以提供稳定的性能和较低的功耗，使智能清洁机器人具备高效的运行能力。

可选组件：蓝牙模块，传感器，电机和驱动器，电源，摄像头等。

二、软件设计：
开发环境：keil MDK用于编写和上传代码到STM32芯片。

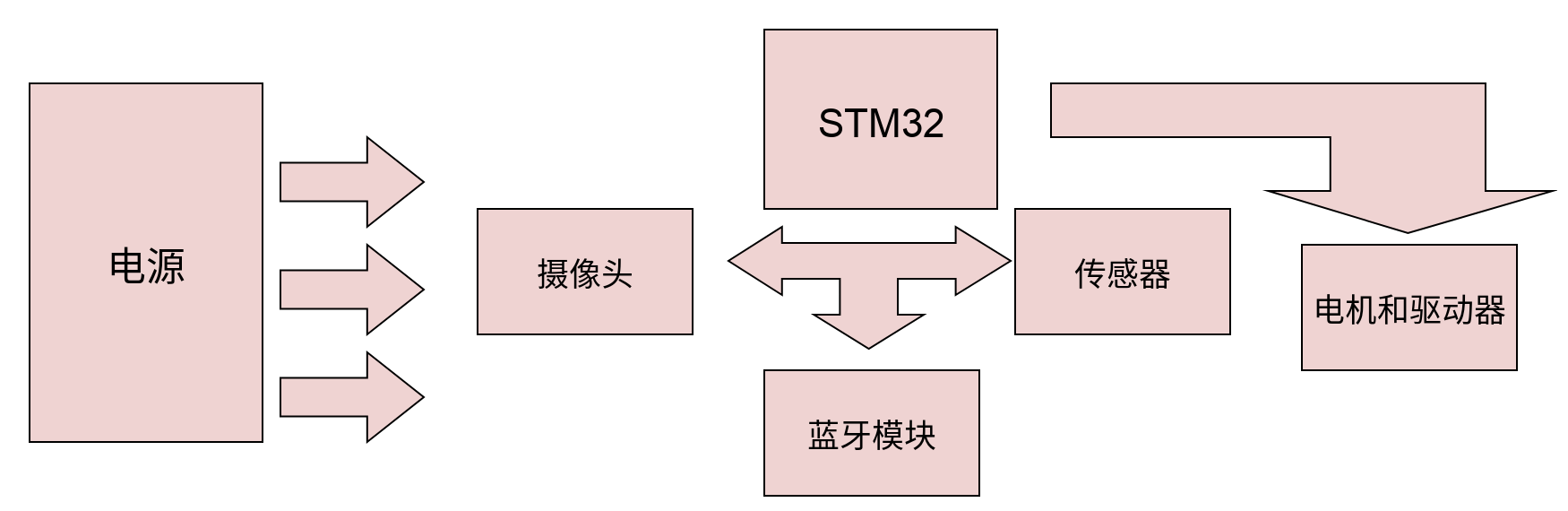

三、框图设计：https://www.digikey.cn/schemeit/project/j-e8f6ab589c394f4387b68805a6644393

FjpvBoYTzOq_MyxAA5v4ieXAlQtH

四、基本的设计流程：

基于STM32的蓝牙遥控智能清洁机器人的基本设计流程如下：

确定机器人的需求和功能：确定机器人的用途，例如吸尘、擦地、擦窗等，以及需要的传感器、电机等组件。
选择合适的STM32微控制器：根据机器人的需求和功能选择合适的STM32微控制器。考虑处理器性能、接口资源、功耗等因素。
选择蓝牙模块：根据机器人的需求选择符合蓝牙标准的蓝牙模块，可考虑使用支持BLE技术的模块。
确定传感器：根据机器人的需求选择合适的传感器，例如地面传感器、超声波传感器等。确定传感器的类型和数量，并考虑如何与微控制器进行连接。
选择电机和驱动器：根据机器人的需求选择合适的电机和驱动器，并考虑如何对其进行控制。
设计电源管理电路：设计电源管理电路，包括电池管理、电源转换和电压稳定等功能。
进行原理图设计和PCB布局：根据机器人的需求，进行原理图设计和PCB布局。选择合适的EDA工具，如Altium Designer、Eagle等。
进行软件开发：进行嵌入式软件开发，包括底层驱动、控制算法和蓝牙通信协议等。
进行测试和验证：进行硬件测试和系统验证，调试机器人的电路和软件，并确保机器人的稳定性和性能。
完成机器人的样机生产：完成机器人的样机生产，进行最终测试和验证，确保机器人的性能和质量符合要求。

以上为基本的设计流程，实际设计过程中还需要根据具体情况对流程进行调整和补充。总体来说，设计流程需要考虑机器人的功能、便携性、性能和成本等因素，确保设计出一款高效、稳定、实用的蓝牙遥控智能清洁机器人。

五、设计方向的市场介绍：

设计方向：基于STM32的蓝牙遥控智能清洁机器人是一款集成了多种传感器、执行器以及通信模块的智能家居设备。该设备可以通过蓝牙连接智能手机，实现远程控制和监控清洁进度等功能。在设计上，需要考虑硬件和软件的协作，优化机器人的性能和稳定性，同时还需要注重用户体验，设计一个简单直观的手机App。

市场介绍：随着智能家居市场的不断发展，智能清洁机器人已经成为了越来越多家庭的必备设备。传统的手动清洁方式需要消耗大量时间和精力，而智能机器人则可以自动完成清洁任务，极大地减轻了用户的负担。目前市场上已经有很多品牌推出了各种类型的智能清洁机器人，但是大部分机器人都需要通过遥控器进行操作，用户体验并不理想。因此，基于STM32的蓝牙遥控智能清洁机器人具有非常广阔的市场前景。它不仅可以实现清洁功能，还可以与智能手机进行连接，让用户更加方便地控制和监控机器人的工作状态。

六、可能用到的厂商元器件介绍：

1.主控芯片介绍：

STM32芯片生产于STMicroelectronics（意法半导体）制造商，该系列芯片是一款微控制器系列，基于ARM Cortex-M内核。STM32芯片广泛应用于各种嵌入式应用，包括消费电子、工业自动化、医疗设备和汽车电子等领域。

STM32特点：

架构：基于32位ARM Cortex-M内核。
性能：不同系列的芯片有不同的频率，从几十MHz到400MHz甚至更高。
低功耗：STM32L系列特别注重低功耗设计，适合电池供电的应用。
丰富的外设：包括定时器、ADC(模数转换器)、DAC(数模转换器)、UART、SPI、I2C等。
开发支持：ST提供了全面的软件开发支持，包括STM32CubeMX配置工具和HAL库。
社区和资源：STM32拥有庞大的开发者社区，网络上有大量的教程、论坛和项目示例。

STM32系列分类：

STM32系列根据性能和功能被分为几个不同的系列：

STM32F系列：这是最早的STM32系列，提供了从基础到高级的多种配置选项。STM32F系列覆盖了广泛的应用领域，包括工业自动化、消费电子、医疗设备等。
STM32L系列：专注于低功耗设计的MCU，适用于电池供电的应用，如传感器、可穿戴设备等。
STM32G系列：这是一个中等性能的系列，提供了较好的性价比，适合需要平衡成本和性能的应用。
STM32H系列：高性能系列，用于要求处理能力更强的应用，如图像处理、复杂的算法运算等。
STM32W系列：针对无线通信应用设计的系列，集成了无线模块，适用于物联网(IoT)设备。
STM32Cortex-M0/M0+系列：基于ARM Cortex-M0和M0+内核的入门级微控制器，适用于成本敏感型应用。
STM32Cortex-M3系列：基于ARM Cortex-M3内核，提供更好的性能，适用于更复杂的应用。
STM32Cortex-M4系列：带有DSP指令和浮点单元，适用于需要数字信号处理的应用。
STM32Cortex-M7系列：目前STM32系列中性能最高的微控制器，具有高性能的CPU和丰富的外设集。

2.摄像头/影像传感器介绍：

型号：PYTHON系列CMOS图像传感器

PYTHON CMOS图像传感器是由安森美半导体（ON Semiconductor）推出的一系列高性能CMOS图像传感器产品。这些传感器专为工业视觉、自动化控制和机器视觉应用而设计，具有出色的图像质量和快速的图像采集能力，以及较高的配置灵活性、高分辨率以及高速和高灵敏度等特性。这些传感器将低读取噪声和高灵敏度相结合，帧速率高达815fps，有助于捕捉快速移动的场景且不会失真。这些CMOS图像传感器具有4.5µm至4.8µm像素尺寸、VGA至25MP分辨率、3.8mm至32.6mm对角线以及80fps至815fps帧速率。典型应用包括各类通用应用，如机器视觉检测、运动监控、安全、监控和智能交通系统 (ITS)。

3.传感器介绍：

超声波传感器：HC-SR04

主要技术参数：使用电压：DC---5V、静态电流：小于2mA、电平输出：高5V、电平输出：底0V、感应角度：不大于15度、探测距离：2cm-450cm、高精度可达0.2cm。

蓝牙模块型号：nRF52840

介绍：这是Nordic Semiconductor推出的一款高度集成的蓝牙5和蓝牙低功耗（BLE）模块。它具有强大的处理能力和丰富的外设接口，适用于各种物联网和无线连接应用。

通过此次FastBond2阶段1活动，我了解到了许多新奇的项目，让我从中学到了很多，也积累了很多，也产生了自己的想法，比如这次我想到了制作一个蓝牙遥控智清洁机器人的项目，可以通过蓝牙进行操作，从而实现智能清洁的一个效果，后续我将以这次活动为起点，不断的学习这一方面的知识。
