FastBond2阶段1-基于stm32的智能洗衣机的框图设计

内容介绍

一、项目思路：

这是一个智能洗衣机项目，使用STM32。以下是该项目的分点介绍：
硬件介绍：
主控芯片：STM32微控制器。

可选组件：电机驱动、WiFi模块、触摸屏显示模块、通信模块、外部存储器、传感器（水位传感器、温度传感器、湿度传感器、电流传感器）等。

二、软件设计：
开发环境：keil MDK用于编写和上传代码到STM32芯片。

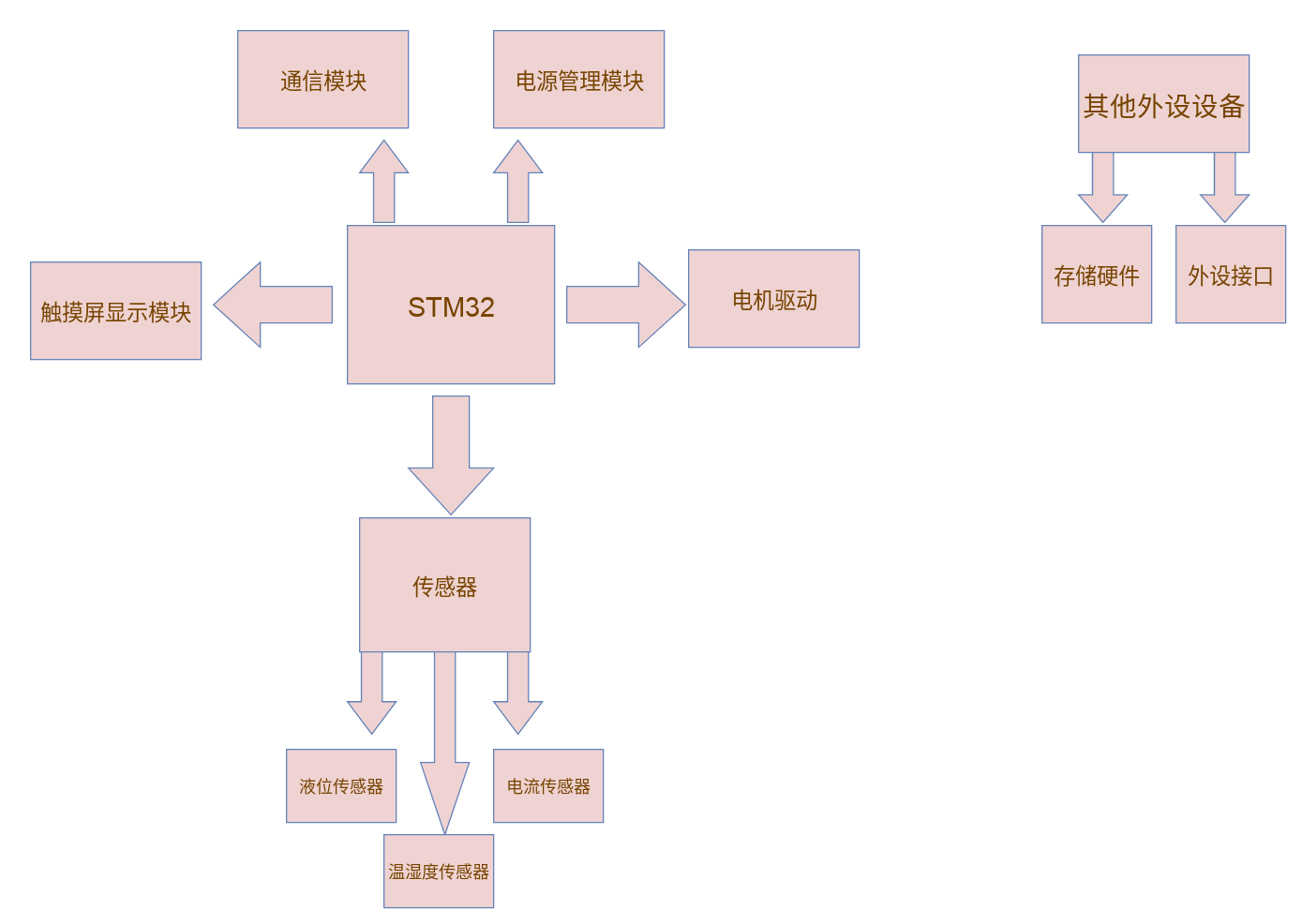

三、框图设计：

https://www.digikey.cn/schemeit/project/detail/5a597a3f9d2a40d590b106b1b12b38ed

FtcJbIS-Yftxsn2y4BpoyMrs-qEu

四、基本的设计流程：

系统需求分析：首先需要明确定义智能洗衣机的功能需求和性能指标，包括洗涤程序种类、洗涤容量、节能要求、用户界面交互方式等方面的需求。
选型和规划：根据系统需求，选择适合的STM32系列微控制器，以及其他相关的传感器、驱动器、显示模块等硬件组件，并规划系统架构和各模块之间的通讯接口。
硬件设计：进行电路原理图设计和PCB布线，包括微控制器的引脚分配、外设接口的连接、电源管理电路的设计等，确保硬件设计符合性能需求和可靠性要求。
嵌入式软件开发：编写嵌入式软件，包括STM32的底层驱动程序、洗涤程序的控制算法、用户界面交互逻辑等，确保软件能够有效地控制硬件并实现预期功能。
用户界面设计：设计触摸屏界面，包括洗涤程序的选择、参数设置、实时监控显示等，使用户能够方便地操作和监控洗衣机的运行状态。
系统集成与调试：将硬件部件组装起来，烧录嵌入式软件，进行整体系统的调试和验证，确保各个模块能够协同工作，达到设计要求。
功能验证与优化：对智能洗衣机进行功能验证和性能优化，包括洗涤效果的测试、节能性能的验证、用户体验的评估等，对系统进行必要的调整和改进。
生产与上市：完成智能洗衣机的设计验证后，进行生产制造和市场推广，确保产品质量和性能稳定，满足用户需求。

在整个设计流程中，需要充分考虑硬件和软件之间的协同设计，以及用户的实际使用需求，从而设计出性能稳定、功能完善的基于STM32的智能洗衣机。

五、设计方向和市场介绍：

基于STM32的智能洗衣机的设计方向是实现智能化、高效化、节能化和用户友好化。具体来说，该设计方向包括以下几个方面：

智能化：通过集成各种传感器和控制算法，实现智能洗涤程序的选择和自适应控制，从而提高洗涤效果，减少用水、用电量等资源消耗。
高效化：通过优化洗涤程序和控制算法，实现快速洗涤和高效排水，缩短洗涤时间，提高生产效率。
节能化：通过采用节能型电机、优化电路设计和控制算法，实现降低能耗，达到节能环保的目的。
用户友好化：通过触摸屏界面和用户交互设计，实现操作简单、易于理解和使用的用户体验。

市场方面，基于STM32的智能洗衣机可以广泛应用于家用和商用领域，主要面向以下几个市场：

家庭市场：智能洗衣机可以满足家庭用户对洗涤效果、节能和便利性等方面的需求，成为家庭洗衣的必备设备。
商用市场：智能洗衣机可以应用于酒店、宾馆、学校等场所，实现大规模洗涤的高效率和节能环保。
发展中国家市场：智能洗衣机还可以满足发展中国家用户对洗涤效果、节能和价格等方面的需求，成为改善生活质量的重要设备。

总之，基于STM32的智能洗衣机具有广泛的市场应用前景，符合当前社会对智能化、高效化、节能化和用户友好化的多重需求。

六、可能用到的厂商元器件介绍：

1.主控芯片介绍：

STM32芯片生产于STMicroelectronics（意法半导体）制造商，该系列芯片是一款微控制器系列，基于ARM Cortex-M内核。STM32芯片广泛应用于各种嵌入式应用，包括消费电子、工业自动化、医疗设备和汽车电子等领域。

STM32特点：

架构：基于32位ARM Cortex-M内核。
性能：不同系列的芯片有不同的频率，从几十MHz到400MHz甚至更高。
低功耗：STM32L系列特别注重低功耗设计，适合电池供电的应用。
丰富的外设：包括定时器、ADC(模数转换器)、DAC(数模转换器)、UART、SPI、I2C等。
开发支持：ST提供了全面的软件开发支持，包括STM32CubeMX配置工具和HAL库。
社区和资源：STM32拥有庞大的开发者社区，网络上有大量的教程、论坛和项目示例。

STM32系列分类：

STM32系列根据性能和功能被分为几个不同的系列：

STM32F系列：这是最早的STM32系列，提供了从基础到高级的多种配置选项。STM32F系列覆盖了广泛的应用领域，包括工业自动化、消费电子、医疗设备等。
STM32L系列：专注于低功耗设计的MCU，适用于电池供电的应用，如传感器、可穿戴设备等。
STM32G系列：这是一个中等性能的系列，提供了较好的性价比，适合需要平衡成本和性能的应用。
STM32H系列：高性能系列，用于要求处理能力更强的应用，如图像处理、复杂的算法运算等。
STM32W系列：针对无线通信应用设计的系列，集成了无线模块，适用于物联网(IoT)设备。
STM32Cortex-M0/M0+系列：基于ARM Cortex-M0和M0+内核的入门级微控制器，适用于成本敏感型应用。
STM32Cortex-M3系列：基于ARM Cortex-M3内核，提供更好的性能，适用于更复杂的应用。
STM32Cortex-M4系列：带有DSP指令和浮点单元，适用于需要数字信号处理的应用。
STM32Cortex-M7系列：目前STM32系列中性能最高的微控制器，具有高性能的CPU和丰富的外设集。

2.电机驱动介绍：

型号：L6203（意法半导体 STMicroelectronics）

主要参数：

输出电流：L6203能够提供最高4A的输出电流，这使得它适合于控制中等功率的电机。
工作电压范围：L6203能够在广泛的电压范围内工作，通常可以支持电源电压在8V至52V之间。
内置保护功能：L6203具有内置的过流保护和热关断保护功能，能够保护电机和驱动器不受损坏。
逻辑输入电压：L6203的逻辑输入电压范围广，通常在3.3V至5V之间。
包装形式：L6203通常以多引脚封装形式提供，如Multiwatt15或PowerSO20封装。

3.水位传感器介绍：

型号：ADuCM4050

主要参数：

CPU和内存：
- ARM Cortex-M4F 32位处理器，最高频率为52 MHz。
- 256 KB的闪存存储器用于程序代码和数据存储。
- 64 KB的SRAM用于数据存储。
电源和功耗管理：
- 支持1.8 V至3.6 V的单电源供电范围。
- 低功耗设计，具有多种省电模式，包括睡眠模式、待机模式等。
模拟和数字接口：
- 12位/16通道的ADC（模数转换器），支持差分输入和单端输入。
- 12位DAC（数字模数转换器），支持单端输出。
- 多个计时器和GPIO（通用输入输出）引脚，用于控制和外部设备连接。
通信接口：
- 两个UART串行通信接口，支持异步和同步通信。
- SPI（串行外设接口）和I2C（串行外设接口）接口，用于与其他设备进行数据交换。
- GPIO引脚可用于PWM（脉冲宽度调制）输出和外部中断检测。
安全性和加密：
- 内置32位硬件加密引擎，支持各种加密和解密算法。
- 安全启动功能，可确保启动代码的完整性和认证。
开发工具和软件支持：
- 提供基于Eclipse的开发环境和调试器支持。
- 提供软件库和示例代码，简化应用程序开发过程。

最后，通过此次参加FastBond2阶段1，我想到了制作一个智能洗衣机的项目，基于STM32的智能洗衣机具有广泛的市场应用前景，符合当前社会对智能化、高效化、节能化和用户友好化的多重需求。后续争取完善该项目和电路图，学习一下相关的知识，以及一些拓展的知识，然后以此为出发点，经行更深层次的学习，最后把项目完善出来。希望电子森林平台越办越好，未来举办更多的比赛！
