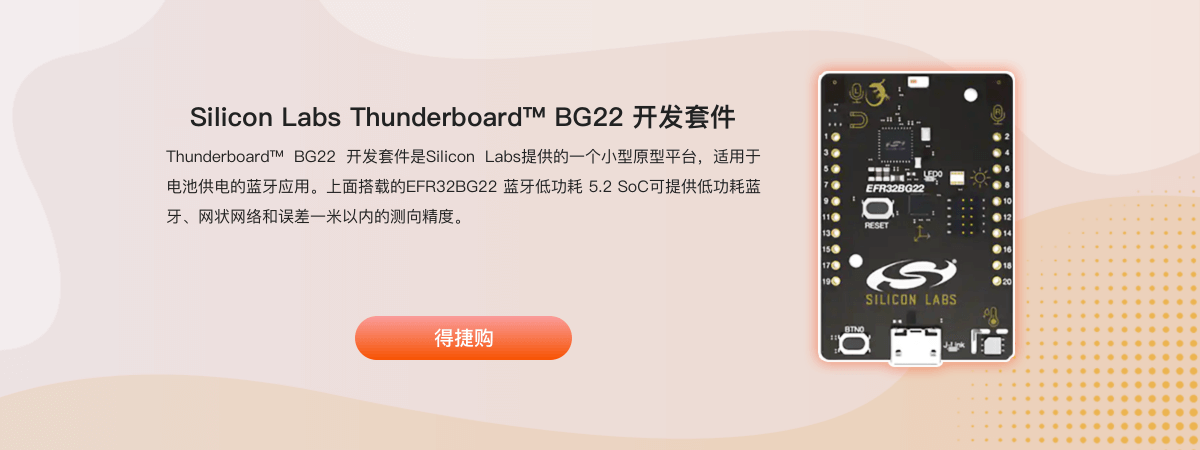

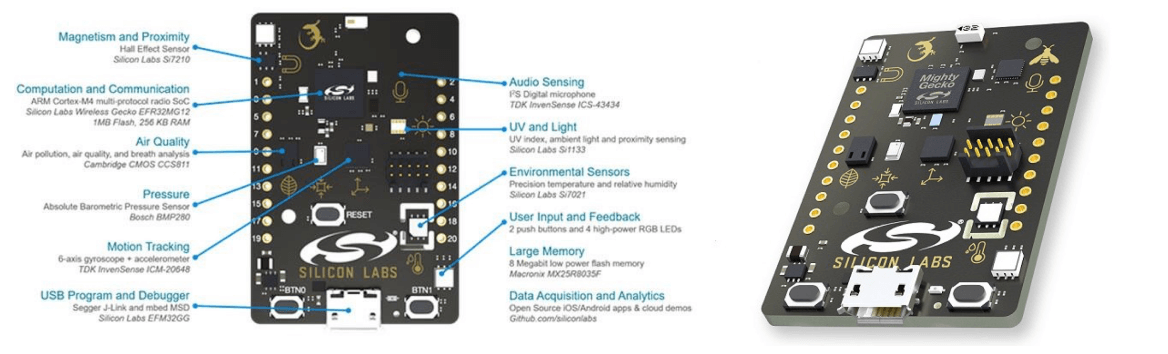

Thunderboard™ BG22 开发套件规格参数

Silicon Labs的Thunderboard EFR32BG22是基于 EFR32™ Wireless Gecko片上系统的小型且经济高效、功能丰富的原型和开发平台。该开发板是开发节能型联网IoT设备的理想平台，适用于电池供电的蓝牙应用，并带有蓝牙demo，该demo可与连接云的智能手机应用程序一起使用，展示环境和运动传感器数据以及按钮和LED 控制的便利集合。

使用USB Micro-B电缆和板载 J-Link调试器可以轻松完成BG22 Thunderboard的编程。USB虚拟COM端口提供了到目标应用程序的串行连接，数据包跟踪接口 (PTI) 提供了有关无线链路中发送和接收的数据包的宝贵调试信息。板上包含一个8Mbit串行闪存，可用于无线 (OTA) 固件升级，或用作通用非易失性存储器。Simplicity Studio支持BG22 Thunderboard，并提供了一个板级支持包 (BSP)，为应用开发人员提供了一个良好的起点。

开发套件特性：

· EFR32BG22 无线 Gecko SoC，具有76.8 MHz 的工作频率，512kB 闪存和32kB RAM

· 用于无线传输的2.4 GHz 陶瓷片式天线

· 板载外围设备的电源控制，可实现超低功耗运行

· 用户LED 和按钮

· 20引脚 2.54 mm 分支焊盘，用于 GPIO 访问和与外部硬件的连接

· SEGGER J-Link 板载调试器，易于编程和调试

· 虚拟 Com 端口

· 数据包跟踪接口 (PTI)

· Mini Simplicity 连接器，用于访问能量分析和高级无线网络调试

· 由USB或纽扣电池供电

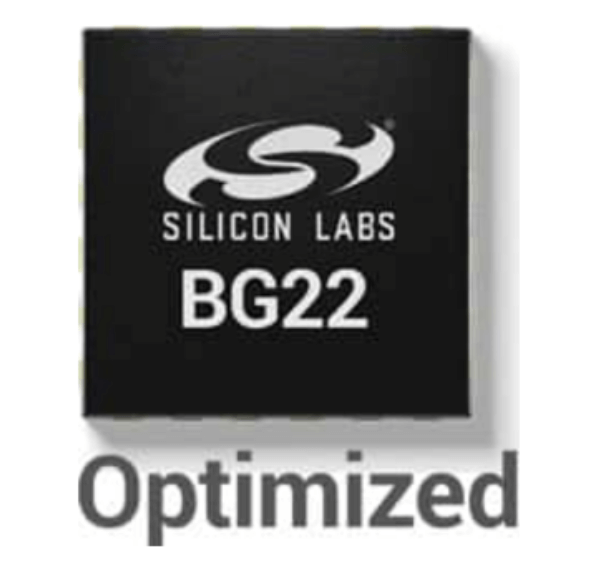

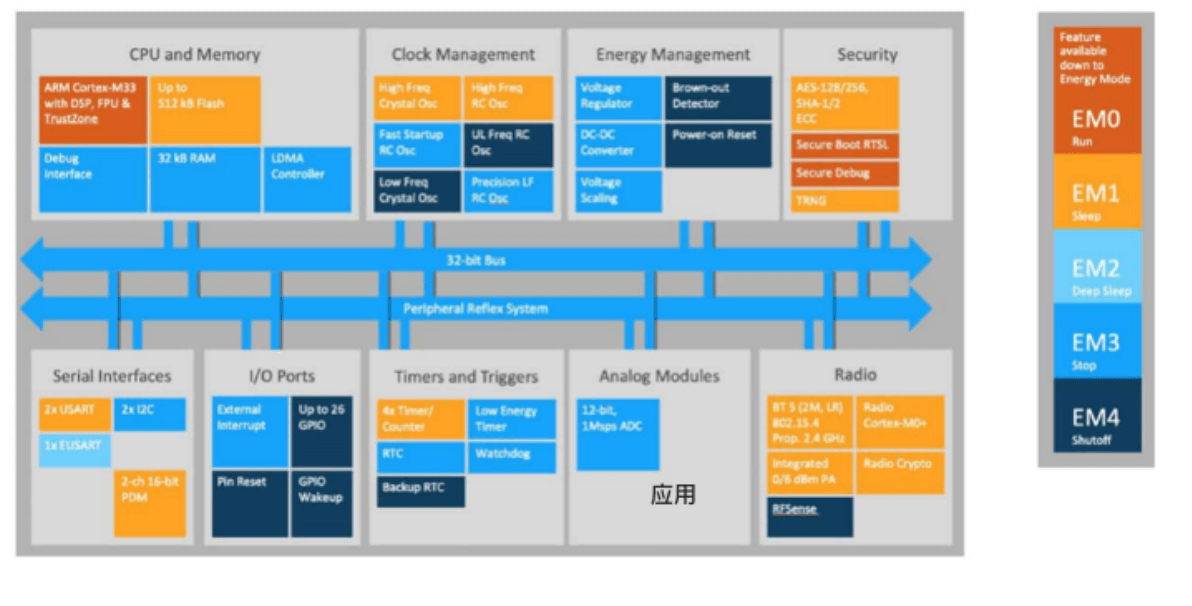

板上的 EFR32BG22 蓝牙低功耗 5.2 SoC 系列特性参数

是为了满足大量电池供电蓝牙产品的独特要求，可提供低功耗蓝牙、网状网络和误差一米以内的测向精度。BG22 具有超低的发射和接收功率（0 dBm 下 3.6 mA 发射，2.6 mA 接收）和高性能低功耗 M33 内核（工作时 27 µA/MHz，睡眠时 1.2 µA）– 业界领先的能效可以将纽扣电池寿命延长至五年以上。

无线电：

· 蓝牙 5.2

· +6 dBm 发射

· -106.7 dBm 接收 (125 Kbps)

· AoA 和 AoD

超低功耗：

· 3.5 mA TX（无线电）

· 2.6 mA RX（无线电）

· 具有 32 kB RAM 的 1.4 µA EM2

· EM4 模式使用 RTC 时耗电 0.5 µA

世界一流的软件：

· 蓝牙 5.2

· 蓝牙网状网络 LPN

· 测向

· Apple HomeKit

带 TrustZone 的 Arm® Cortex®-M33：

· 76.8 MHz

· FPU 和 DSP

· 352/512 kB 闪存

· 32 kB RAM

适合用途的外围设备：

· 2 个 USART、2 个 I²C、2 个 PDM 以及 GPIO

· 12 位 ADC（16 通道）

· 内置温度传感器，精度 +/-1.5°C

· 32 kHz 500 ppm PLFRCO，无需晶体

安全：

· AES128/256, SHA-1, SHA-2（256 位）

· ECC（最高 256 位）、ECDSA 和 ECDH

· 真随机数生成器 (TRNG)

· RTSL 安全启动

· 锁定/解锁功能，可安全调试

应用：

· 资产标签和信标

· 消费电子遥控器

· 便携式医疗设备

· 蓝牙网状网络低功耗节点

· 运动、健身和保健设备

· 互联家居

· 楼宇自动化和安全
