Renesas EK-RA2A1评估板 规格参数
RA2A1系列单片机内部采用了ARM Cortex-M23内核,具备良好的混合信号处理能力,单片机内部集成了24比特超高精度,和高速ADC、DAC。具备很宽的工作电压范围,非常适合工业传感的应用环境。
![](/storage/page/digikey-funpack/image/3/phone/pro-phone01.png)

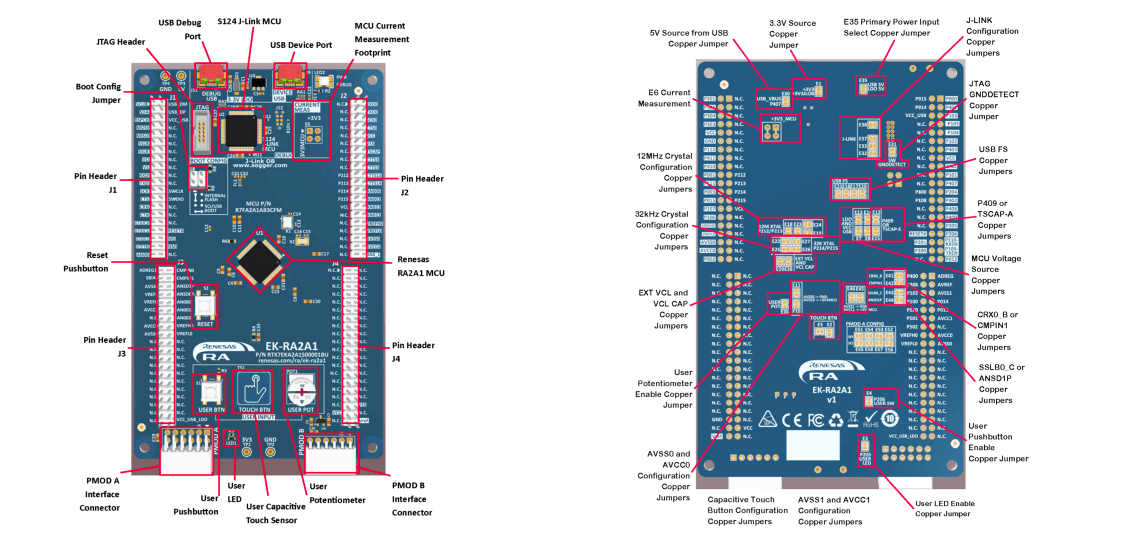

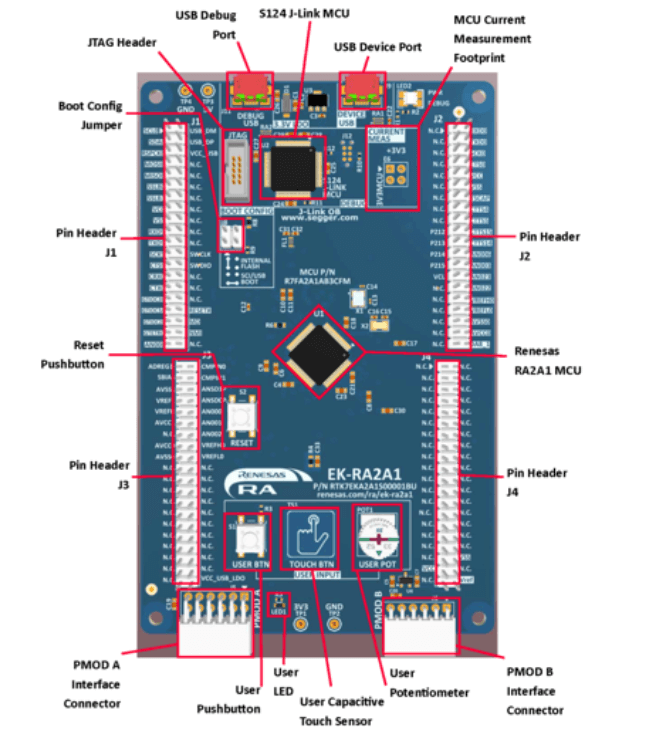

开发板主要参数:
· 开发板采用R7FA2A1AB3CFM 单片机,64脚 LQFP封装
· 内核为 ARM Cortex-M23 内核,主频48MHz
· 256kB Flash 和 32kB SRAM
· 4X40针排针
· 单片机电流测量点

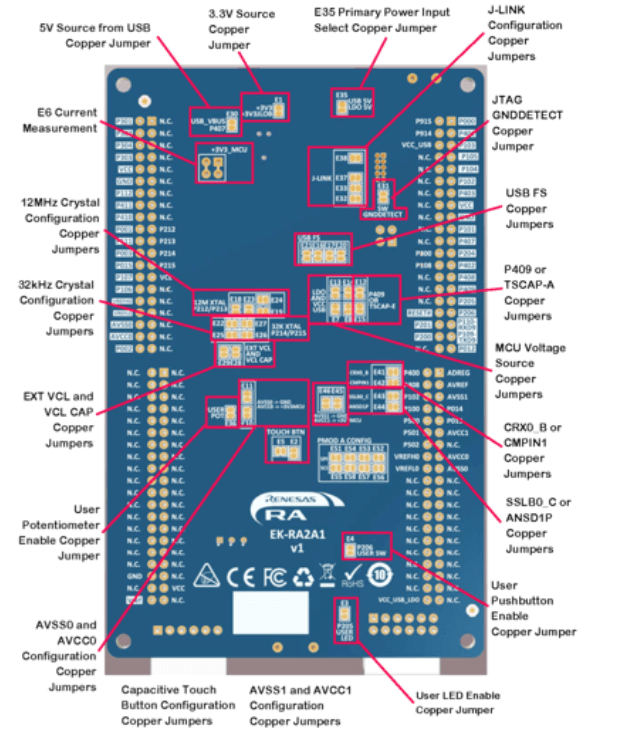

开发板生态系统:
· 支持全速USB
· 可USB 5V供电
· 板载 Segger J-link
· 支持 SWD 和 JTAG
· 带有两个Digilent PMOD 接口 (SPI和UART接口)
· 用户LED,按钮,电容按键和启动配置跳线
R7FA2A1AB3CFM 单片机规格参数:
· 最大时钟 48 MHz,ARM CM23 32-bit
· 工作电压1.6V-5.5V
· 256kB Flash, 32kB RAM,8kB数据Flash
· 实时时钟 RTC
· 8路中断引脚
· 6路 16-bit 定时器
· 1 路32-bit 定时器
· 2 路 看门狗
· 2 路 非同步定时器
· 14路 PWM
· 支持USB, 3路通用串行通信接口可实现UART,I2C,SPI
· 独立2路 SPI,2路I2C 和CAN总线
· 16-bit ADC 采样速率最大1.2Msps
· 24-bit ADC 采样速率最大 15.6ksps
· 12-bit/8-bit (8-bit两组) DAC
· 高速比较器两组和低速比较器,运算放大器三组
