任务名称
进阶题11 - 麦克风放大器
任务要求
难度

实验目标

  1.    了解麦克风放大器的电路原理、电路结构和特点
  2. 学习麦克风放大器的构建、调整和测试



实验器材

ADALM2000

47Ω 电阻                     x 1

68Ω 电阻                    x 1

100Ω 电阻                    x 1

1kΩ 电阻                     x 1

2.2kΩ电阻                   x 1

20kΩ电阻                    x 2

4.7μF 电容                  x 1

47μF 电容                    x 2

220μF 电容                     x 1

8Ω扬声器             x1

2N3904                x1

驻极体                x1

OP484集成运放         x1

面包板

导线





理论基础

驻极体是一种电容式麦克风,它包括一个开漏FET前置放大器,需要在其输出端和5 V电源之间连接一个阻值为680 Ω至2.2 kΩ的漏极电阻RD,这里我们选择2.2 kΩ。当采用5V电源电压时,漏极电压约为4.5V。之后构建一个交流耦合同相运算放大器,电压增益为10,其输出端有一个环内射极跟随器,并且与扬声器进行交流耦合。电路如图1所示。

由于放大器采用了5 V单电源供电,所以,运算放大器直流电平偏置到2.5 V的中间电压,并且输入、输出和反馈信号均进行交流耦合。

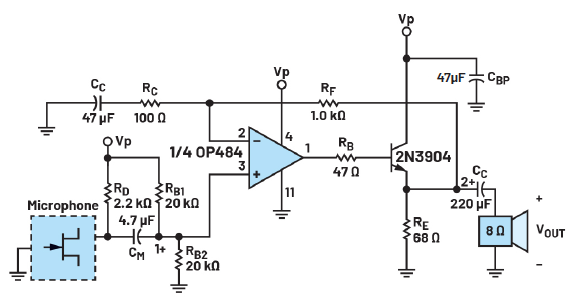

图1





实验步骤

  1.    按照图1,在面包板上搭建电路,并对电路进行检测。
  2. 为了检测放大器的功能,可先拆下麦克风和扬声器。
  3. 接通5V电压,信号源设置为正弦波,峰峰值为50mV、频率为200Hz。用示波器观察输入电压和输出电压,并记录。
  4. 适当调整正弦波的幅度,直到观察到波形双向限幅。
  5. 将麦克风和扬声器连接到电路中,然后将扬声器移到麦克风前面,直到出现声音反馈。



参考答案

    实验电路仿真。
