此为小脚丫FPGA团队开发的一款功能更多、性能更强的FPGA学习板。
它基于Intel Cyclone10设计的FPGA开发板。板卡尺寸只有72mm×40mm。核心FPGA芯片选用了Intel公司Cyclone 10 LP系列的10CL016YU256C8G，相比于前一代的Cyclone IV系列的FPGA，它的性能更强，功耗更低，板上的FPGA芯片资源达16000逻辑单元（LEs），同时该板卡最高支持10CL025YU256芯片。另外，板卡上集成了USB Blaster编程器、SDRAM、FLASH等多种外设。板上预留了mini PCIe子卡插座，你可以方便的进行扩展。
除了FPGA自带的大容量资源之外，板上还集成了SDRAM，非常适合软核处理器的移植学习，比如NIOS II，RISC-V，ARM Cortex M0，8051等软核设计。
硬件规范

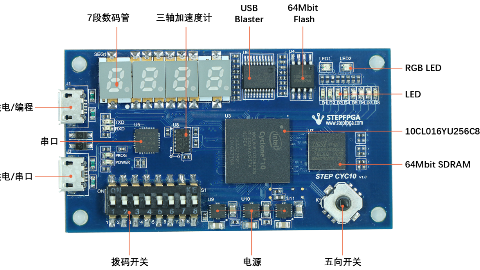

板卡的正面
板卡的背面 - 可以采用mini PCIe插座进行扩展
-
核心器件：Intel Cyclone 10 LP FPGA-10CL016YU256C8G
-
16000个LEs（查找表）资源
-
56个M9K memory blocks, 片上存储空间达504Kbit
-
56个DSP blocks
-
4路PLL
-
支持DDR/DDR2/LPDDR存储器；
-
53对LVDS
-
-
板载资源：
-
2路Micro USB接口，一路用作下载，一路用作通信
-
4位7段数码管；
-
2个RGB三色LED；
-
8路拨码开关；
-
1路5向按键；
-
8路用户LED；
-
1个可扩展的STEP-PCIE接口；
-
集成USB Blaster编程器;
-
64Mbit SDRAM
-
64Mbit Flash
-
三轴加速度计ADXL345
-
USB转Uart桥接芯片CP2102
-
12M与50M双路时钟源
-
软硬件
元器件

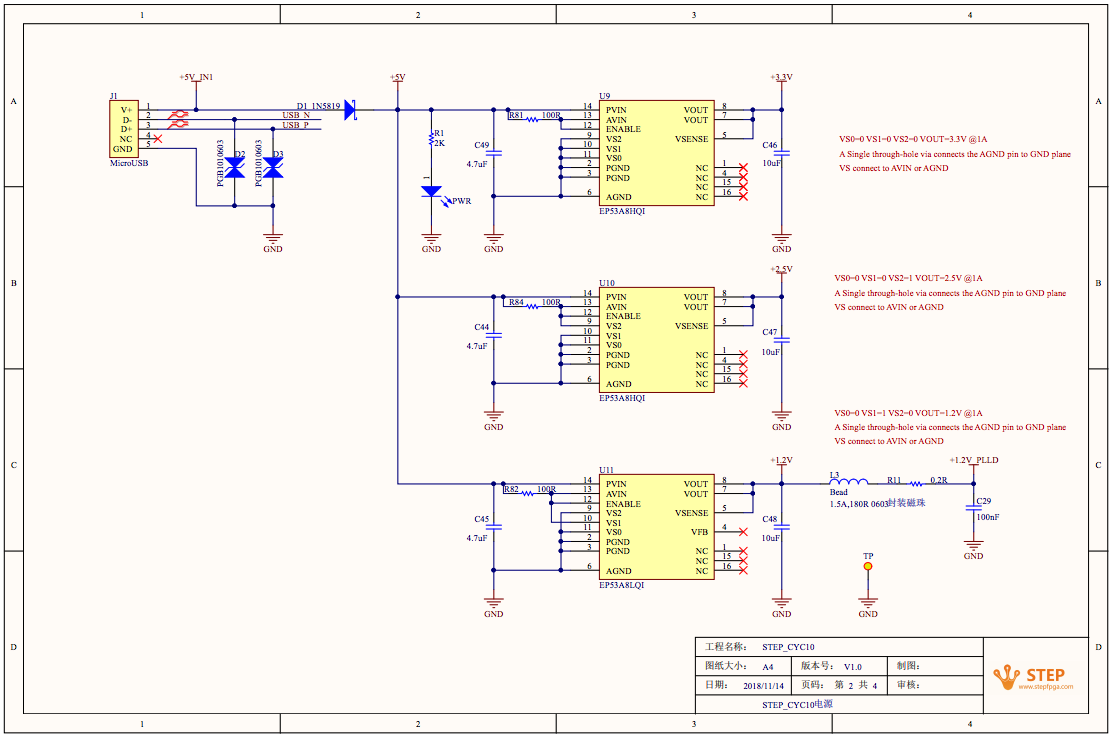

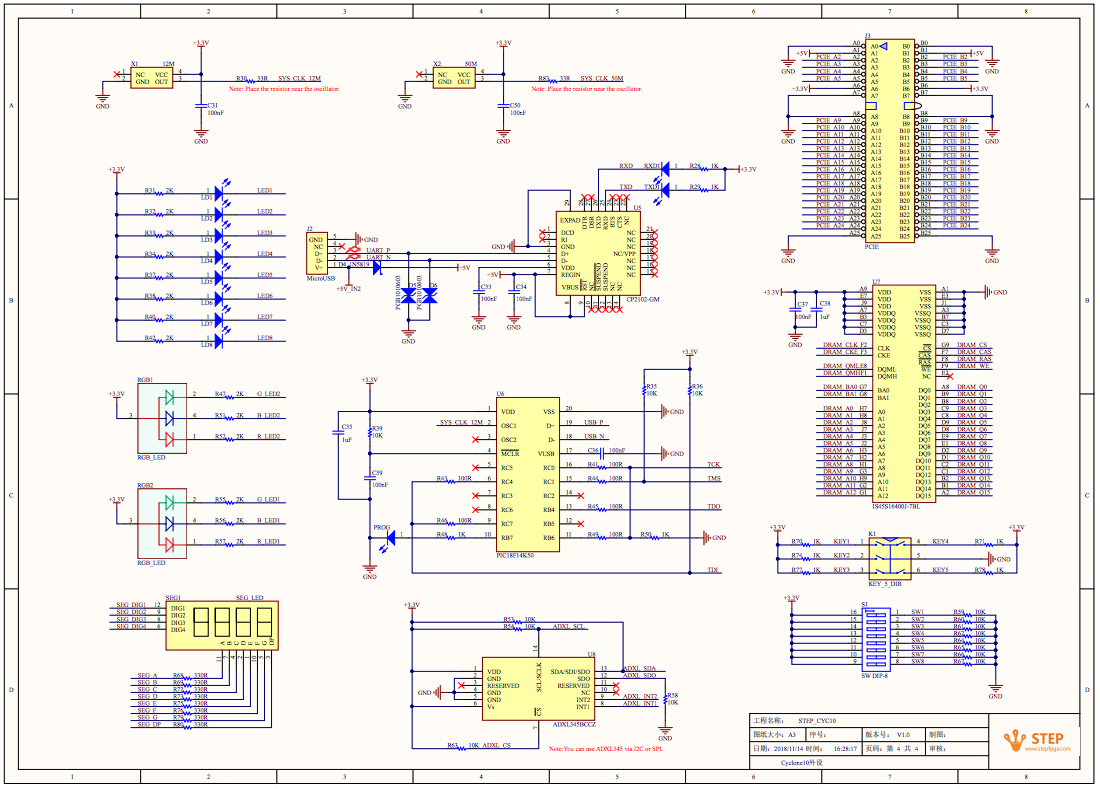

电路图
附件下载
step_cyc10_sch.pdf
板卡原理图
step-cyc10_hwmanual.pdf
板卡硬件手册
step-cyc10_sw_manual.pdf
板卡软件使用手册
团队介绍
苏州思得普科技有限公司
评论
0 / 100
查看更多
猜你喜欢
寒假在家一起练（2021）- 完成任务即返款！硬禾学堂特别设计了5个同学们能够在家动手做、在网上和其他同学们一道学习的小项目，制作了物美、价廉的硬件学习套装，并设定了一些简单的规则，目的是让更多的同学们参与进来、学有成效。
硬禾发布6019

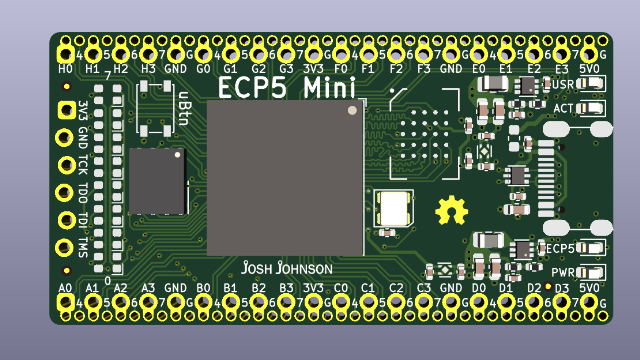

在RISC-V软核上运行Linux的FPGA开发板 - OrangeCrab这是一款基于Lattice的ECP5 FPGA设计的开发板，能够移植RISC-V软核，并可以运行Linux
