内容介绍

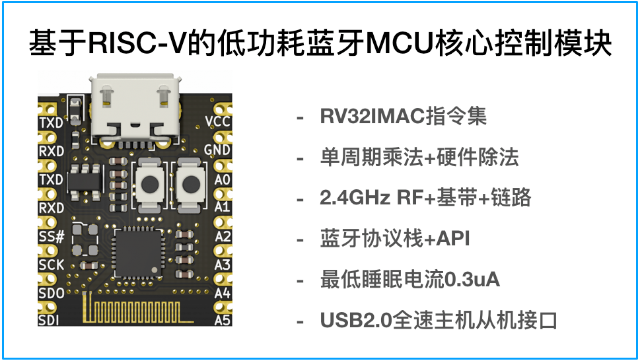

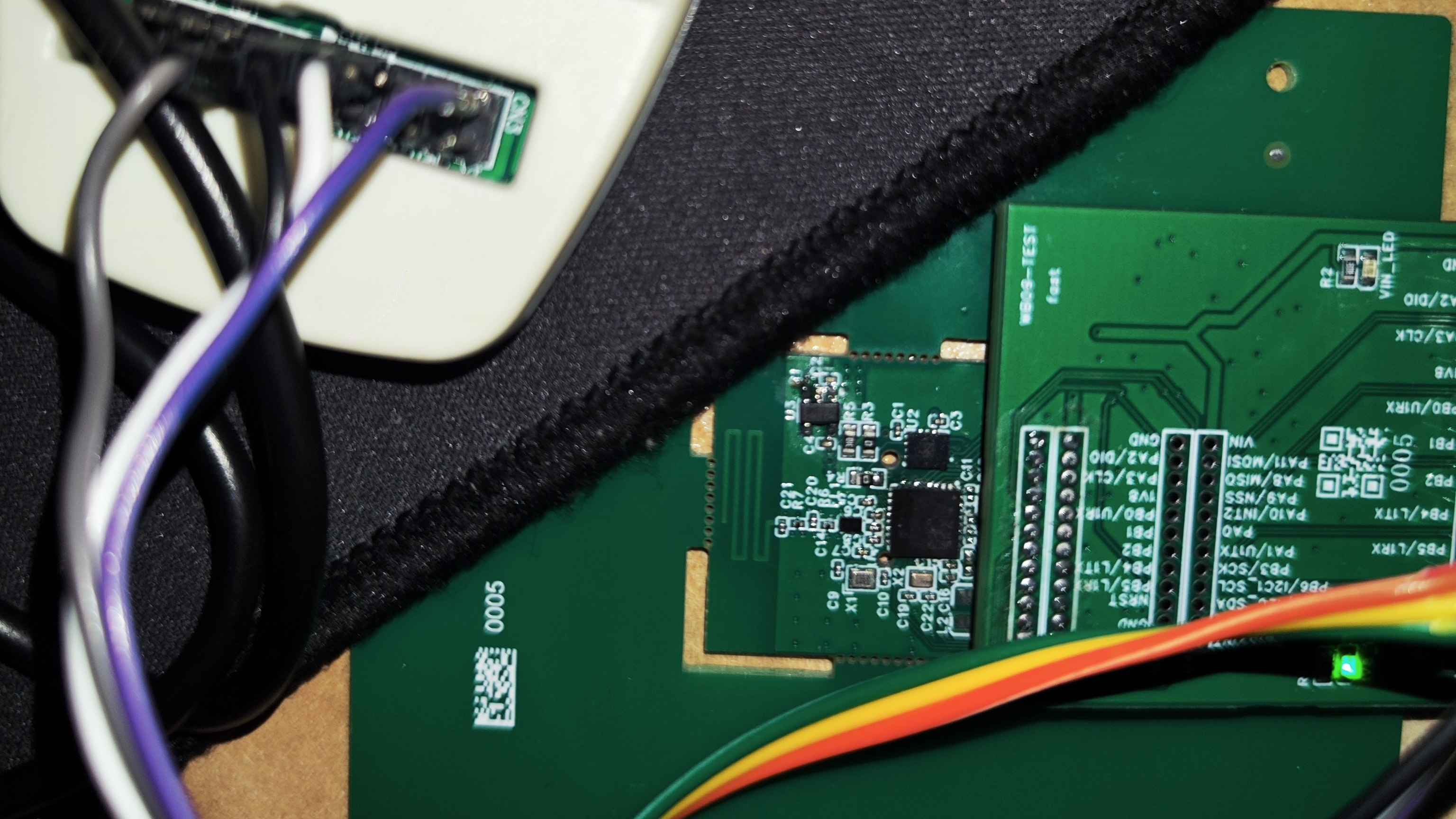

这是一款原为沁恒的CH579设计的BLE MCU核心模块，由于原厂已经将产线切换到基于RISC-V的CH571F上，而且CH571F和CH579的管脚完全兼容，因此未来的模块全部支持RISC-V版本的CH571F。
基于内核为RISC-V的低功耗蓝牙MCU CH571F， 它是集成BLE无线通讯的RISC-V 32位微控制器。片上集成低功耗蓝牙BLE通讯模块、全速USB主机和设备控制器及收发器、段式LCD驱动模块、ADC、触摸按键检测模块、RTC等丰富的外设资源。

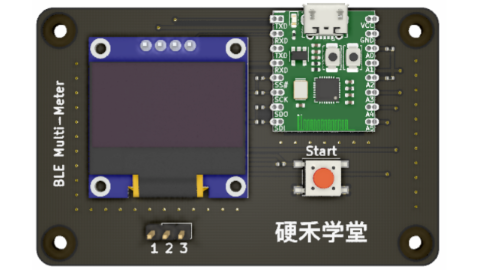

KiCad设计的PCB 3D效果图

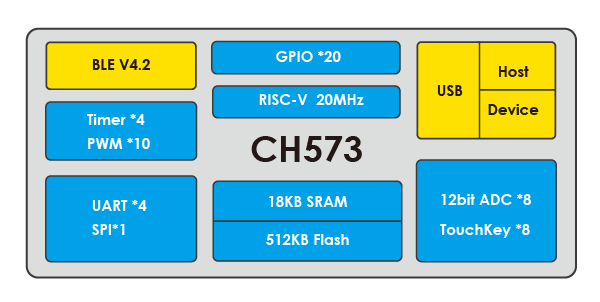

CH573/1的主要功能图示
1. 主要功能特性
-
采用CH573/571F:
- 32位RISC处理器WCH RISC-V3A
- 支持RV32 IMAC指令集，支持单周期乘法和硬件除法
- 内置18K SRAM，512K Flash ROM，支持ICP、ISP和IAP，支持OTA无线升级
- 集成2.4GHz RF收发器和基带及链路控制，提高优化的协议栈和应用层API，支持组网
- 支持3.3V和2.5V电源，内置DC/DC转换，0dBm发送功率时电流为6mA
- 多种低功耗模式：Idle，Halt, Sleep, Shutdown, 内置电池电压低压监控，最低睡眠电流0.3uA
- 内置USB控制器和USB收发器，支持USB2.0全速和低速主机或设备
- 内置实时时钟RTC，支持定时和触发两种模式
- 提供8通道12位ADC模数转换器，支持8通道触摸按键
- 提供4组26位定时器，支持捕捉/采样，支持4路26位PWM输出，支持6路8位PWM输出
- 提供4组独立UART，兼容16C550，最高通讯波特率可达6Mbps
- 提供1组SPI，内置FIFO，支持Master和Slave模式
- 内置温度传感器
- 提供20个GPIO，其中4个支持5V信号输入，所有GPIO支持中断和唤醒功能
- 内置AES-128加解密单元，芯片唯一ID
- 封装：QFN28_4X4
-
模块有14个GPIO，其中6个IO可以设置为模拟输入
-
MicroUSB供电并配置
-
16管脚DIP和邮票孔两种封装，DIP封装方便安装在插座或面包板上，邮票孔封装方便焊接在电路板上
2. 相关器件技术资料
- CH573评估板说明及参考应用例程：CH573EVT.ZIP
-
沁恒单片机系列芯片程序烧录软件: 支持用户程序烧录、校验以及DataFlash操作，支持USB、串口以及网络三种接口。
- 集成开发环境(IDE)：MounRiver Studio(MRS)
软硬件
物料清单
附件下载
ch579m.pdf
CH579/CH571F最小系统核心模块的原理图
ch579m_gerber.zip
CH579/CH571F最小系统核心模块的Gerber文件，可以直接加工PCB
