关于南京沁恒的RISC-V特色

• 指令集架构
  • 低成本硬件设计，相对较高运行性能，差异化产品定位
  • 指令集精简
  • 开源可控
  • 结构体系先进自由
  • 指令管理模块化
  • 指令定义可扩展
• 处理器设计
  • 工业级设计，精简可靠，多款内核-V3A/V3B/V3C/V4A ...
  • IMAC或IMAFC指令集及扩展子集
  • 硬件加速中断进出栈
  • 多级中断嵌套，快速中断服务
  • 高效预测跳转、冲突检测
  • 多级睡眠模式，事件/中断唤醒
  • 2线串行调试接口
• 外设资源
  • 多年成熟外设，专业高速接口，系列产品布局
  • BLE5.0/4.2 蓝牙无线
  • USB3.0 OTG
  • 千兆以太网MAC（RGMII）
  • SerDes百米远传接口
  • 3.8Gbps高速并行接口
  • DVP数字视频接口
  • AES/SM4加解密单元
  • USART/I2C/ADC/SPI/TIMER ..
• 配套生态
  • 初学到进阶，研究到实践，开发到量产
  • 集成开发环境(IDE)---综合开发、调试、烧录等功能
  • 开发套件---数据手册、开发板、固件包(SDK)
  • 调试和量产工具---方便用户开发到量产
  • 多元化社区---校园计划、技术论坛、DIY...

关于CH32V103芯片的介绍

概述

CH32V103系列是以RISC-V3A处理器为核心的32位通用微控制器，该处理器是基于RISC-V开源指令集设计。片上集成了时钟安全机制、多级电源管理、通用DMA控制器。此系列具有1路USB2.0主机/设备接口、多通道12位ADC转换模块、多通道TouchKey、多组定时器、多路IIC/USART/SPI接口等丰富的外设资源。

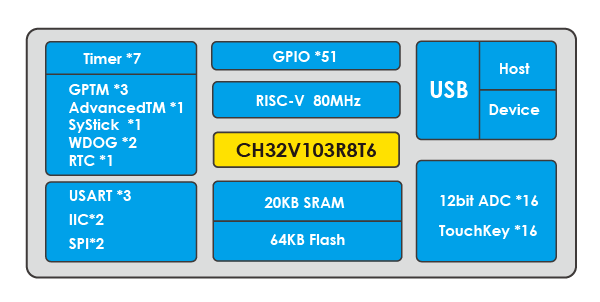

系统框图

产品特点

• RISC-V3A处理器，最高80MHz系统主频；
• 支持单周期乘法和硬件除法；
• 20KB SRAM，64KB CodeFlash；
• 供电范围：2.7V ~ 5.5V，GPIO同步供电电压；
• 多种低功耗模式：睡眠/停止/待机；
• 上电/断电复位（POR/PDR）；
• 可编程电压监测器（PVD）；
• 7通道DMA控制器；
• 16路TouchKey通道监测；
• 16路12位ADC转换通道；
• 7个定时器；
• 1个USB2.0主机/设备接口（全速和低速）；
• 2个IIC接口（支持SMBus/PMBus）；
• 3个USART接口；
• 2个SPI接口（支持Master和Slave模式）；
• 51个I/O口，所有的I/O口都可以映射到16个外部中断；
• CRC计算单元，96位芯片唯一ID；
• 串行单线调试（SWD）接口；
• 封装形式：LQFP64M、LQFP48、QFN48。

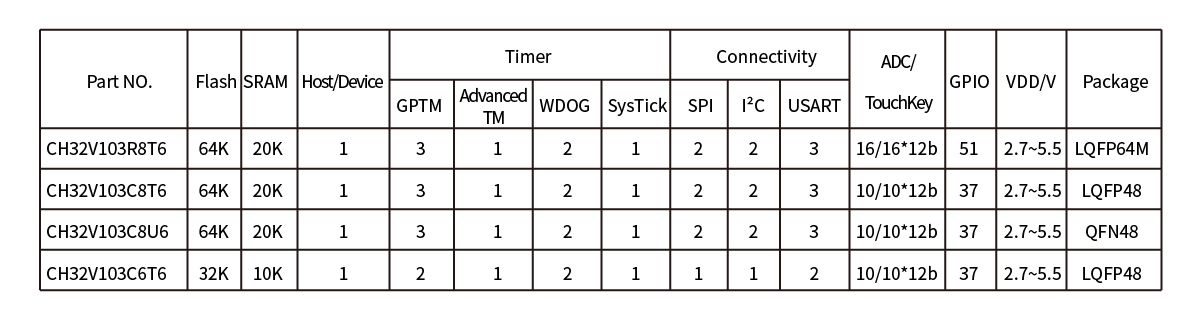

选型指南

开发资料

1. 产品手册：CH32V103DS0.PDF

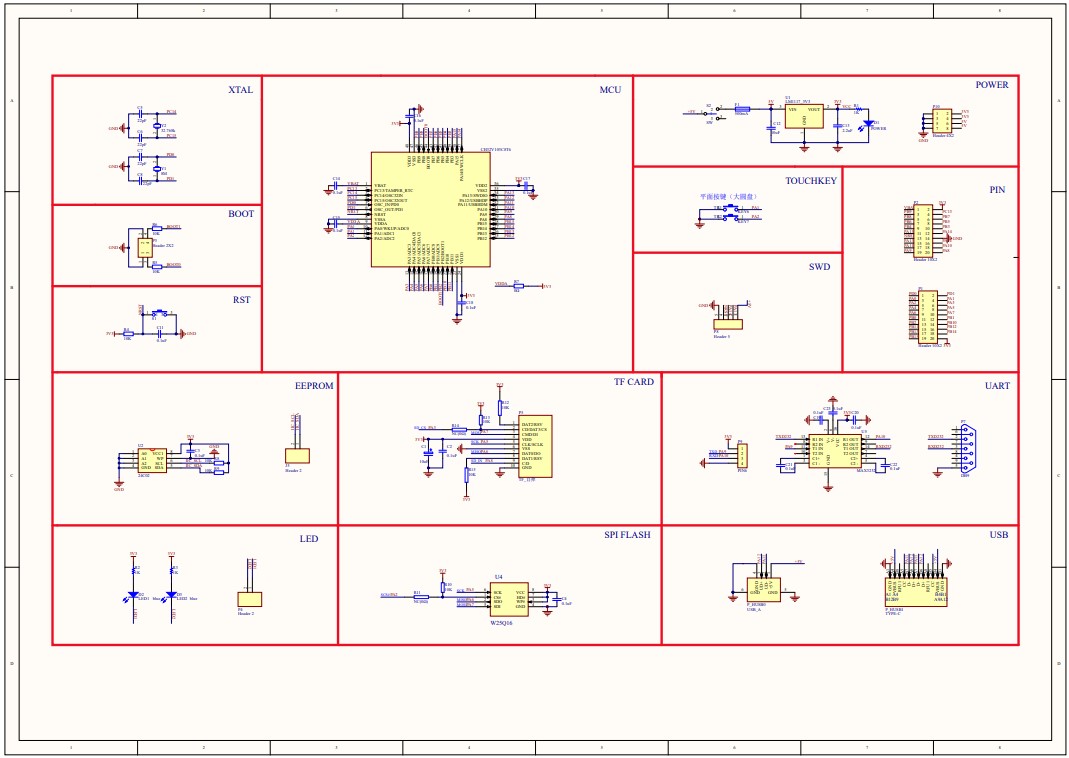

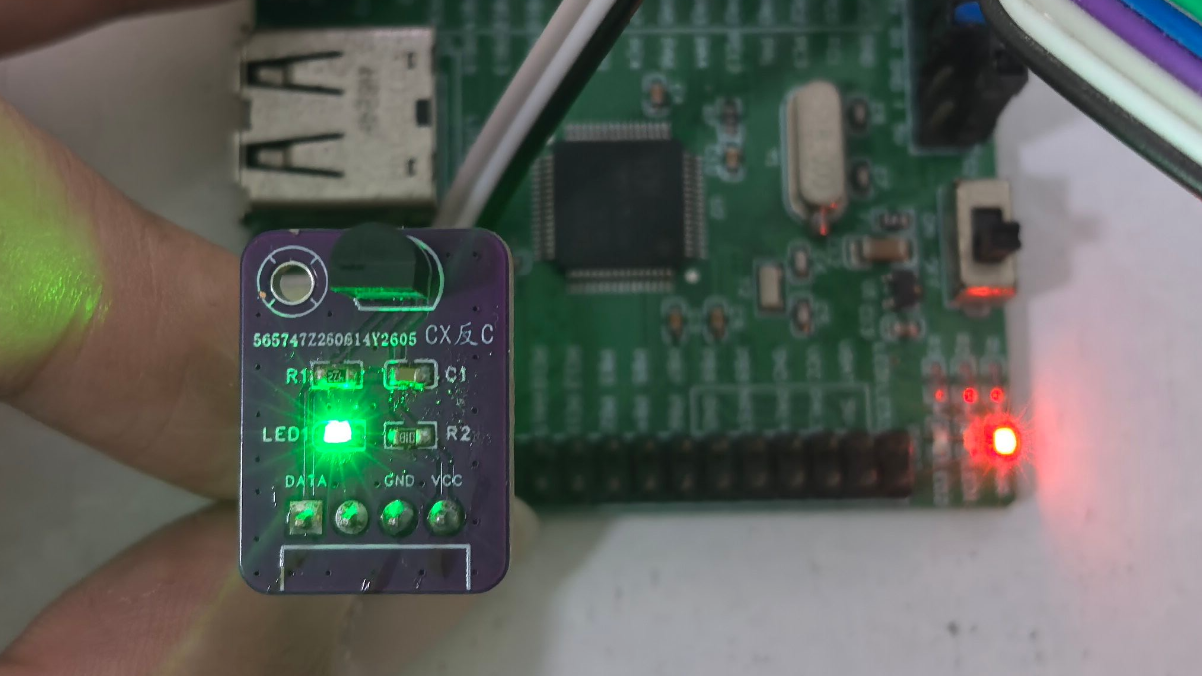

2. CH32V103评估板说明及参考应用例程：CH32V103EVT.ZIP
3. 集成开发环境(IDE)：MounRiver Studio(MRS)
