一、项目介绍

本项目基于 TMF8821 dToF 传感器的 3x3 多区域高精度测距数据，开发了轻量化手势识别算法，通过阈值滤波、空间轨迹建模及模式匹配技术，实现了对挥手方向（左/右/接近）的毫秒级实时识别；结合 CH582F 单片机的双模通信能力（蓝牙 5.3/USB 2.0），设计低功耗多媒体键盘控制协议，将手势映射为系统级媒体指令（切歌、暂停、播放），支持跨平台免驱兼容（Windows/macOS/Android）。经测试，识别准确率在95%以上，极速响应并触发多媒体控制。

二、硬件介绍

1. TMF8821 dToF模块

dToF模块是基于 TMF8821 设计的直接飞行时间 （dToF） 传感器模块，TMF8821采用单个模块化封装，带有相关的 VCSEL（垂直腔面发射激光器）。dToF 设备基于 SPAD、TDC 和直方图技术，可实现 5000 mm 的检测范围。由于它的镜头位于 SPAD 上，它支持 3x3、4x4 和 3x6 多区域输出数据以及宽广的、动态可调的视野。VCSEL 上方的封装内的多透镜阵列 （MLA） 拓宽了 FoI（照明场）。原始数据的所有处理都在片上进行，TMF8821在其 I2C 接口上提供距离信息和置信度值。TMF8821 具有如下特点：

• 具有高灵敏度SPAD检测的Direct ToF技术
• 4x4 可配置的多区域配置，具有多目标检测功能
• 可调视野（最大63°对角线）
• 快速时间数字转换器（TDC）架构
• 亚纳秒级光脉冲
• 10 – 5000mm 距离感应 @30Hz
• 片上直方图处理
• 940nm VCSEL 1类人眼安全
• 高性能片上阳光阻隔滤波器和算法
• 小型模块化OLGA 2.0mm x 4.6mm x 1.4mm封装

项目中基于该dToF模块，通过IIC方式进行配置和数据读取，获得 3x3 区域的距离数据，用于后续的手势检测。

2. CH582 单片机

CH582 是南京沁恒微电子推出的高性能 32 位 RISC-V 单片机，专为物联网设备设计。其核心搭载青稞 V4F 内核（主频 40MHz），集成 蓝牙 5.3（BLE/BR/EDR） 和 Zigbee 3.0 双模无线通信，支持百米级射频传输，并内置硬件浮点单元（FPU）加速复杂运算。芯片配备 448KB Flash 和 32KB SRAM，支持 USB 2.0、12 位 ADC、多路 PWM 及电容触摸检测，外设资源丰富；通过超低功耗设计（待机电流低至 1μA）和高度集成化架构，可显著降低系统成本与功耗，适用于智能家居、穿戴设备及工业无线控制等场景。

3. TMF8821 dToF模块原理图

TMF8821模块采用了本次活动主办方推荐的模块，其原理图中包含了LDO稳压、TMF8821传感器和排针。

其中传感器的供电需要稳定，因此使用了多个电容进行抗干扰。

传感器通信方式为IIC，并引出了中断引脚和使能引脚。

通过排针与其他模块连接。

4. CH582底板硬件介绍

所设计的CH582F模块，使用了相同大小的PCB，可以完美与传感器模块适配。

其中电源电路中，包含了LDO稳压电路、锂电池充电电路和双电源切换电路。

CH582F单片机的蓝牙馈线进行了阻抗匹配，在PCB制作时，选择双面板、1.2mm厚度。

排针用于串口通信，在校准时需要通过排针读取校准数据。

按键，既是进入BL模式的按键，也是进行USB/蓝牙模式切换的按键。

指示灯用户交互，很有用。

三、设计思路介绍

1. TMF8821传感器校准

TMF8821的出厂校准是必要的，官方程序的校准数据不适配每个传感器，需要自己进行校准获得校准数据，校准依照教程进行。

在校准过程中，开启程序中的校准宏定义，即可进行校准。

校准可使用所打印的3D外壳，贴上透明胶带作为滤波薄膜。

完成校准后将校准数组放置在cali.c文件中。

通过放置平板来判断校准是否成功。

2. 矩阵数据读取

TMF8821在使能、烧录固件、启动测量后，可周期读取距离数据和置信度。通过对数据进行处理，转换成矩阵分布，方便后续处理。

TMF8821的功能强大， 可以根据不同的需求，烧录相应的固件来实现。【没想到除了单片机能够烧录，连传感器也可以烧录。】

对于本项目，将基础固件进行烧录，输出3x3距离数据，单位mm，测量范围在11-3000mm之间。

3. 手势识别

考虑到单片机的性能，不采用机器学习和深度学习，使用基础的算法。滤波是最最重要的，影响着识别准确度。

CH582单片机通过IIC读取3x3的距离数据，手掌在前方挥动、接近时会导致距离矩阵发生变化，通过滤波和模式匹配，对不同的手势动作进行识别。其中，有以下几点特点注意：

• 距离滤波：考虑到挥动的范围和防止其他移动物体的影响，对检测到的距离数据，在30mm到200mm之间的数据为有效数据，会用于触发手势识别并进行模式匹配。
• 模式匹配：TMF8821在连续读取时，频率为30Hz，满足挥动的检测。在模式匹配算法中，主要利用平均值、方差和差值进行计算。当平均值和方差满足特定要求时，则会开始记录，并在后续1s内进行数据判断，从而实现了对挥手方向（左/右/接近）的毫秒级实时识别。
• 冷却时间：为防止重复识别，会有1s的识别冷却时间。

4. 多媒体控制

双模控制能够为电脑、手机和平板提供多媒体控制。通过按键进行模式切换，并通过Flash进行存储。

CH582单片机具有双模通信能力（蓝牙 5.3/USB 2.0），无需安装驱动，可以通过侧面按键进行切换。其中蓝牙连接，可以连接多系统，包括电脑和手机。

5. 交互体验提升

考虑到识别并非100%，用户需要一种直观方式判断是否手势识别成功。

通过一个小小的LED，进行亮灯指示，当识别到手势后，会亮LED 1s。

四、 软件代码

1. 软件流程图

在程序运行中，通过TMOS这类轻量化RTOS进行程序控制，主要完成如下三个功能的协同工作。

矩阵距离数据：在使能TMF8821并烧录固件后，启动测量读取矩阵距离数据，同时进行数据滤波，对于错误值0和超过范围的距离数据进行筛除。

手势识别：考虑到单片机的性能，手势识别并没有采用机器学习或者神经网络方式，而是通过基础算法对数据进行滤波和模式匹配。滤波算法用到了平均值滤波、方差滤波等。模式匹配实现手势的识别，并映射至所需的多媒体控制功能中。

多媒体控制：模式数据存放在Flash中，以USB或蓝牙的方式进行控制，开机自动载入模式。然后基于手势识别的映射数据，发送多媒体指令给主机，实现切歌和播放等功能。指示灯进一步实现用户交互。

算法重点在于手势识别，虽然所采用的算法看似简单，但是能够准确识别手势，准确率达95%以上，并且控制基本无延时。

2. 关键代码

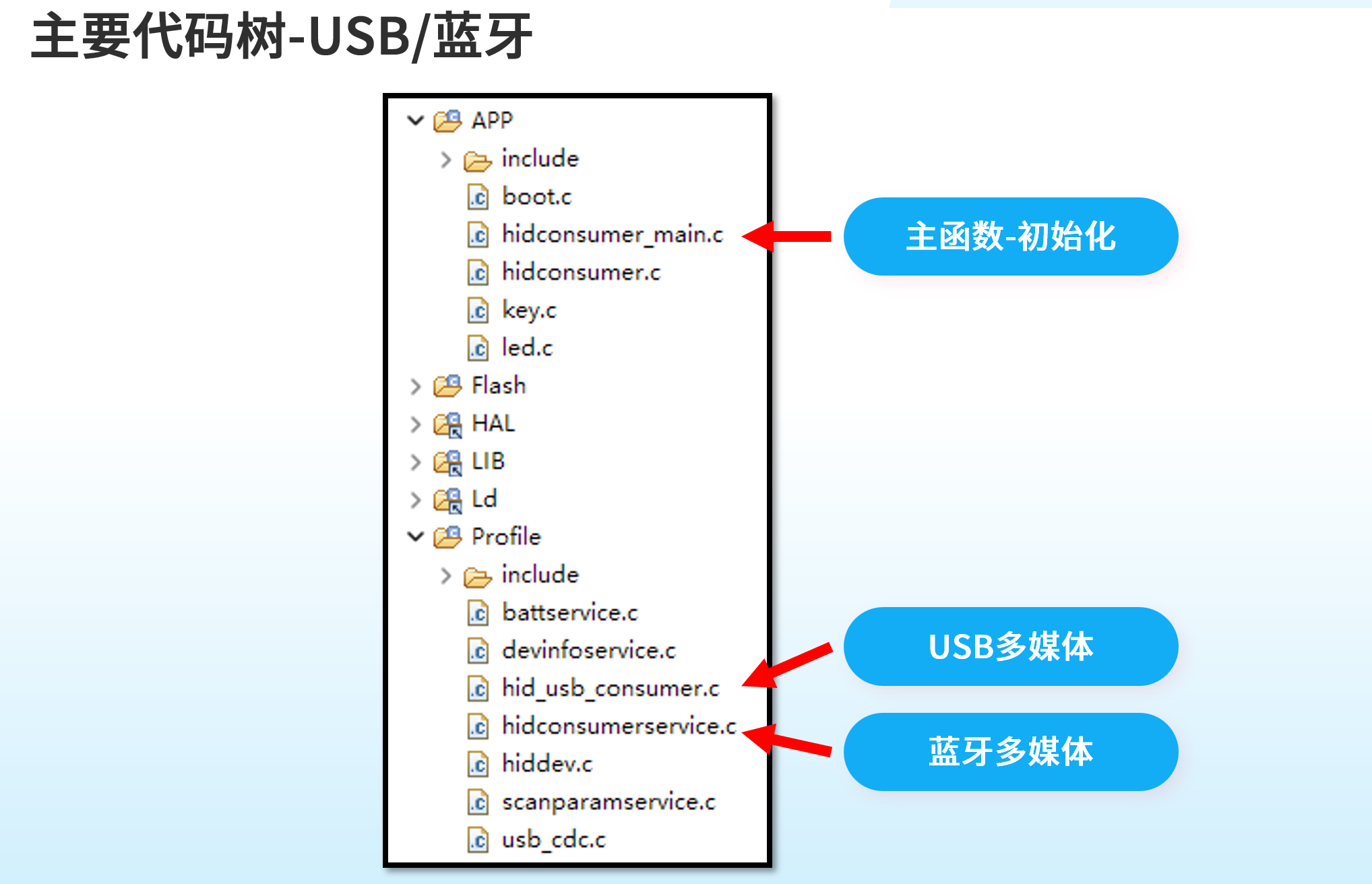

关键代码包括两个部分，一个是TMF8821驱动的移植，一个是USB/蓝牙多媒体的实现。

TMF8821驱动：所参考的驱动为官方Arduino驱动，对途中几个部分进行了修改和补充。其中特别注意的是接口的改写，需要对包括IIC接口、中断接口、和串口进行改写，并映射到shim.c文件中。

USB/蓝牙：将USB HID和蓝牙HID进行移植，实现双模功能，可通过按键进行模式切换。

五、功能展示

1. 外观展示

TMF8821传感器模块和CH582F底板通过排针连接，并设计严丝合缝的3D外壳，可作为一个桌面小摆搭。

内部还可放置一块小锂电池，实现无需USB连接，用蓝牙的方式进行多媒体控制。

2. 交互指示灯

为了方便用户对手势识别结果的快速掌握，内部的LED指示灯会在识别到手势后，进行亮灯提示。

3D打印的半透明外壳可以将亮光透出。

此设计虽然简单，但在交互上起到了重要作用。

3. USB多媒体控制

程序中启用了三种主要手势的识别，分别为左挥手、右挥手和接近，分别映射至多媒体控制的上一曲、下一曲和播放。

基于USB HID开发，无需安装驱动。

用户需要在20cm范围内进行上述操作，在博主一段时间的使用来看，基本可以做到随手挥动即可控制。

在所设计手势识别算法中，可做到95%以上的识别准确率，并做到ms级别的响应，挥手即可控制多媒体。

图片展示了挥手切歌和按压暂停的多媒体控制。

4. 蓝牙多媒体控制

通过TYPE-C接口旁边的按键，即可切换USB/蓝牙模式，模式保存在Flash中，下次开机自动加载模式。

蓝牙模式下，支持电脑和手机。

通过添加蓝牙设备，找到一个名为“TMF Consumer”的设备，连接后即可。

蓝牙模式下，上传周期虽然提高到了10ms，但基本无感。

六、难题与解决方法

1. TMF8821传感器距离错误问题

问题：依照手册子在程序中进行TMF8821初始化，然而矩阵距离数据误差大，其左下角的距离数据误差超过3cm。

过程：通过多次查看开发手册，了解到TMF8821需要进行出场校准，得到校准数据并复制到cali.c文件中，才能在测量中获取到准确的矩阵距离。然而在多测校准中，发现校准后的数据仍不佳，继续查看手册，发现最好在传感器前方放置薄膜以减少外部干扰。

解决：在所设计的3D外壳开孔中，贴上透明胶带，实现校准所需的滤波薄膜功能。之后进行校准，距离数据基本准确。

2. 手势识别准确率不高难题

问题：初期尝试过多种手势识别的算法和方案，然而会出现误触发、难触发和错误触发的问题，基本无法使用。

过程：观察数据输出，了解到手势识别准确率不高的原因，主要是TMF8821检测周期不足、算法缺乏有效滤波算法导致，需要从这两方面进行解决。

解决：将TMF8821的输出速率提高到了30Hz，添加距离范围滤波、方差滤波和平均值滤波等手段，对数据进行处理，并优化逻辑为先触发再识别接下来1S数据，大幅提高识别准确率到95%以上。

七、复刻教程

1. PCB制作

由于使用了蓝牙天线，要阻抗匹配。使用1.2mm厚度的双层板进行制作。

2. 程序烧录

底板没有供电时，按住按键后插入USB，通过软件WCHISPTOOL进行烧录。

3. 3D打印外壳

推荐透明PETG材料，可以清楚看到LED指示灯。

八、心得体会

1. TMF8821传感器虽然配置过程复杂，但这也带来了其功能的多样性。在初始化时，通过烧录不同的固件来实现不同的功能，其热烧录的方法令人印象深刻。
2. 在算法开发过程中，不要对基础函数进行忽视，在本项目中利用了基础公式如平均值、方差对手势识别的准确性和实时性提供了重要支撑。
3. 项目开发前期，就需要大致规划好开发路程。
