项目介绍

此次活动我使用了官方推荐的平台，即基于 TMF8821 的 dToF 传感器模块-搭配RP2040游戏机。

TMF8821 dToF 传感器模块是基于 TMF8821 传感器设计的一款直接飞行时间传感器，与 RP2040 游戏机管脚匹配，插上直接可以使用，模块侧面预留了扩展接口，可以自由焊接/调试/抓取数据。

我实现的是任务2--手势识别，可识别挥动，接近、远离等手部动作，并使用手势动作控制屏幕上的菜单功能。

由于参赛规则限定艾迈斯欧司朗官方提供的 dToF 支持的 Arduino 库和支持 Arduino 的板卡不可同时使用，因此我的实现方式是 RP2040 运行 Pico C SDK，然后移植官方提供的 dToF Arduino 库到 RP2040 C SDK，进而通过 TMF8821 传感器模块读取测量值，实现手势识别算法，最终控制 RP2040 游戏机显示屏 GUI 界面。

简短的使用到的硬件介绍

主控 RP2040 Game Kit

RP2040 Game Kit是基于树莓派RP2040的嵌入式系统学习平台，USB Type-C供电，采用RP2040作为主控，支持MicroPython、C/C++编程，性能强大。

板上功能：

• 240x240 分辨率的彩色IPS LCD，SPI接口，控制器为ST7789
• 四向摇杆 + 2个轻触按键 + 一个三轴姿态传感器MMA7660用做输入控制
• 板上外扩2MB Flash，预刷MicroPython的UF2固件
• 一个红外接收管 + 一个红外发射器
• 一个蜂鸣器
• 双排16Pin连接器，有SPI、I2C以及2路模拟信号输入

游戏机可玩性极高，可移植多款复古游戏，还可作为电赛的控制、显示接口平台，搭配传感器、模拟电路外还可以完成更多创意项目。

TMF8821 模块

dToF模块是基于 TMF8821 设计的直接飞行时间 （dToF） 传感器模块，TMF8821采用单个模块化封装，带有相关的 VCSEL（垂直腔面发射激光器）。dToF 设备基于 SPAD、TDC 和直方图技术，可实现 5000 mm 的检测范围。由于它的镜头位于 SPAD 上，它支持 3x3、4x4 和 3x6 多区域输出数据以及宽广的、动态可调的视野。VCSEL 上方的封装内的多透镜阵列 （MLA） 拓宽了 FoI（照明场）。原始数据的所有处理都在片上进行，TMF8821在其 I2C 接口上提供距离信息和置信度值。

TMF8821 dToF传感器模块与RP2040游戏机管脚匹配，插上直接可以使用，并在侧面预留了扩展接口，可以自由焊接/调试/抓取数据。

硬件连接

dToF 模块和 RP2040 通信接口是IIC，此外还有使能管脚和中断管脚，但我的程序中没有使用中断管脚。

dToF 模块上标注的几个管脚和主控的连接关系如下：

此外用到了按键A和摇杆，作为LVGL输入设备。其中按键A对应 IO6，摇杆X轴对应 ADC2, 摇杆Y轴对应 ADC3。

原理图

从 game2040-V3-20211228.pdf 中找到 J3 扩展口，使用 I2C0 (其中 IO17 是 SCL ，IO16 是 SDA)，使用 IO22 作为 TMF8821 的使能管脚。按键A和摇杆的IO也在图中。

从 TMF8821_kicad.pdf 也能看到对应的管脚，符合上面的表格。

方案框图和项目设计思路介绍

系统框图如下：

1. 主控是 RP2040，通过各个接口与外设连接，获取dTOF传感器数据，运行手势识别算法，并控制GUI控件；
2. LCD 驱动器是 ST7789，通过SPI接口与主控通信，显示基于LVGL的界面；
3. 按键、摇杆作为输入设备，接入到LVGL；
4. dToF TMF8821 传感器，和主控通过 I2C 通信，下载固件后启动测量，并将结果返回给主控；

我的实现步骤如下：

1. 搭建 RP2040 游戏机的 Pico C SDK，点亮 LED；
2. 点亮 RP2040 游戏机的 显示屏；
3. 移植 LVGL 到 Pico C SDK，主要是移植显示驱动和输入驱动；
4. 移植 TMF8821 Arudino 库到 Pico C SDK，主要是对接 IIC 和 UART驱动，并运行 TMF8821 串口测量程序；
5. 基于 TMF8821 串口测量程序做修改，提取 dToF 检测数据；
6. 基于 dToF 检测数据，实现手势识别算法；
7. 将手势识别算法的结果适配到 LVGL 输入设备驱动中，得以控制GUI控件；
8. 设计应用界面，手势控制GUI，显示按键导航、点按按键的操作；

其他的步骤如移植LVGL，适配显示驱动和输入驱动，我之前在别的开发板已进行多次适配，不是问题。重点在第4步和第6步。

第4步，熟悉 Pico C SDK，运用它的 IIC 和 UART 驱动适配 TMF8821 Arduino 的官方驱动，并且运行官方串口命令程序。

第6步，实现手势识别算法。此前未曾接触过算法类的代码，卡住了我。

软件流程图和关键代码介绍

主流程

完整的工程代码流程图如下：

1. stdio_init_all() 是 Pico C SDK 初始化，负责 UART, USB 初始化；
2. setupFn() 是 TMF8821 库初始化，配置UART、IIC和使能管脚，复位 TMF8821 库的状态变量，从串口打印帮助字符串；
3. LVGL 初始化，包括LVGL核心初始化，显示接口、输入接口初始化，并添加一个定时器维持 LVGL 心跳；
4. ui_dtof_entry() 创建一个基于 LVGL 的 GUI 应用，界面上显示两个按钮和一个标签；
5. 函数 cmd_xxx_tmf8828_yyy() 封装了 tmf882x 的库函数，执行一系列操作，例如下载固件、执行校准、启动测量；
6. lv_timer_handler() 每隔一段时间更新 LVGL，根据输入设备驱动或者外部事件触发GUI重新绘制；
7. cmd_loop_fn() 获取测量结果，保存到全局变量中，结果中包含：tmf882x的I2C器件地址，结果编号，芯片温度，此次结果中有效数据个数，时间戳，多个点的信息（距离和置信度）；
8. detect_gesture() 运行手势识别算法，输入数据是步骤7中的全局变量，输出是手势类型，如靠近、远离、上下左右挥动等；
9. 根据手势执行不同的动作，这里把手势融合到LVGL输入设备驱动，即远离是GUI控件焦点转移，靠近是单击控件；

LVGL

移植 LVGL 先点亮屏幕，然后接入按键和摇杆，可以与GUI交互。

ST7789 LCD

当前环境是 Pico C SDK，驱动 ST7789 的显示屏，从头开始比较费时间，幸好从网上找到了一个开源的针对 Pico ST7789 的项目，它的地址是 GitHub - gavinlyonsrepo/ST7789\_TFT\_PICO: TFT SPI LCD, ST7789 Driver, Raspberry pi PICO display library. C++ SDK

把上面开源的项目 ST7789_TFT_PICO 移植到当前工程，遇到几个小问题，但是顺利解决了。

显示驱动适配层

LVGL 驱动适配层很简单，只需要实现两个函数，代码简化如下：

1. disp_init() 初始化SPI、GPIO管脚，发送屏幕初始化序列，设置屏幕方向，清屏；
2. disp_flush() 把 LVGL 渲染的图像发送到显示屏;

// 全局变量
ST7789_TFT mLvglTFT; // 注意这是一个类实例化


static void disp_init(void)
{

	mLvglTFT.TFTInitSPIType(); // SPI 初始化

	mLvglTFT.TFTSetupGPIO(); // 初始化 SPI 管脚

	mLvglTFT.TFTInitScreenSize(); // 设置屏幕大小

	mLvglTFT.TFTST7789Initialize(); // 初始化屏幕，发送初始化序列，设置屏幕方向
}


// 把LVGL渲染的图像绘制到屏幕上
static  void disp_flush(lv_disp_drv_t *disp_drv, const lv_area_t *area, lv_color_t *color_p)
{
	if (disp_flush_enabled) {
		mLvglTFT.TFTdrawBitmap16Data(area->x1, area->y1, (uint8_t *)color_p, area->x2 - area->x1 + 1, area->y2 - area->y1 + 1);
	}

	lv_disp_flush_ready(disp_drv);
}

输入设备驱动层

RP2040 Game Kit 有一个摇杆和两个物理按键，这里只使用按键A和摇杆。

• 按键A作为确认按键；
• 摇杆有4个方向，摇杆拨动到左边或者上边，视为后退键；摇杆拨动到右边或者下边，视为前进键；
• 按键A通过 IO6 读取输入，摇杆通过ADC读取采样值（IO28 对应X轴，IO29 对应Y轴），然后判定位置；

按键作为输入设备，读取电平状态即可；但是摇杆通过ADC读取数值，读取数值划分区段，作为3种不同的状态，如下图所示：

• 没有拨动摇杆时，ADC读取的数值范围在 [1700, 2300]
• 摇杆拨动到左边或者上边，ADC读取的数值范围在 [0, 200]
• 摇杆拨动到右边或者下边，ADC读取的数值范围在 [3900, 4096]
• 摇杆拨动到中间一部分，认为是无效状态；

这里把摇杆和按键A的组合模拟旋转编码器，分为三种状态：

1. 按键A按下表示确认键；
2. 摇杆拨动到左边或者上边，表示后退键；
3. 摇杆拨动到右边或者下边，表示前进键；

在 lv_port_indev.c 文件中实现输入设备驱动，相关代码如下：

/*------------------
 * Encoder
 * -----------------*/

#define BUTTON_A_GPIO    6

#define MIDDLE_DOWN      1700
#define MIDDLE_UP        2300

#define BACK_LIMIT       200
#define FORWARD_LIMIT    3900

/*Initialize your keypad*/
static void encoder_init(void)
{
	adc_init();
	adc_gpio_init(28); //X , IO28, ADC2 -- left, back
	adc_gpio_init(29); //Y , IO29, ADC3 -- right, forward

	// Button A, IO6 -- Enter
	gpio_init(BUTTON_A_GPIO);
	gpio_set_dir(BUTTON_A_GPIO, GPIO_IN);
	gpio_pull_up(BUTTON_A_GPIO);
}

bool encoder_back_pressed = false;
bool encoder_forward_pressed = false;
bool encoder_enter_pressed = false;
bool gesture_inject_flag = true;

/**
 * @brief 扫描更新按键和 Joystick 的状态
 *
 */
static void encoder_button_update(void)
{
	static uint32_t pre_update_time_ms = 0;
	uint32_t cur_update_time_ms = to_ms_since_boot(get_absolute_time());

	if ((cur_update_time_ms - pre_update_time_ms) > 150) { // 间隔 XXXms 才真正扫描一次
		// X, IO28, ADC2 -- left, back
		adc_select_input(2);
		uint16_t adc_x_raw = adc_read();
		adc_select_input(3);
		uint16_t adc_y_raw = adc_read();

		// Joystick 的 x, y 都没有拨动
		if (((MIDDLE_DOWN < adc_x_raw) && (adc_x_raw < MIDDLE_UP)) && ((MIDDLE_DOWN < adc_y_raw) && (adc_y_raw < MIDDLE_UP))) { // x middle, y middle --> 没有按下左右键
			encoder_back_pressed = false;
			encoder_forward_pressed = false;
			// printf("back, forward = false\r\n");
		}

		// Joystick 拨动到左侧 -- left/back
		if ((adc_x_raw < BACK_LIMIT) || (adc_y_raw < BACK_LIMIT)) {
			encoder_back_pressed = true;
			// printf("back = true \r\n");
		}

		// Joystick 拨动到右侧 -- right/forward
		if ((FORWARD_LIMIT < adc_x_raw) || (FORWARD_LIMIT < adc_y_raw)) {
			encoder_forward_pressed = true;
			// printf("forward = true \r\n");
		}

		if (gpio_get(BUTTON_A_GPIO) == 0) { // enter pressed
			encoder_enter_pressed = true;
			// printf("enter = true \r\n");
		} else {
			encoder_enter_pressed = false;
			// printf("enter = false \r\n");
		}

		// 更新旧的时间戳
		pre_update_time_ms = cur_update_time_ms;

	} else { // 没有到时间，直接释放所有按键
		encoder_back_pressed = false;
		encoder_forward_pressed = false;
		// encoder_enter_pressed = false;
	}
}

/*Will be called by the library to read the encoder*/
static void encoder_read(lv_indev_drv_t * indev_drv, lv_indev_data_t * data)
{
	if (gesture_inject_flag) {
		gesture_inject_flag = false;
	} else {
		// 摇杆识别放在这里
		encoder_button_update();
	}

	if (encoder_enter_pressed) { // 按下确认键
		encoder_diff = 0;
		encoder_state = LV_INDEV_STATE_PRESSED;
		goto flag_update_enc_state;
	}

	if (encoder_back_pressed) { // Left, Back
		encoder_diff -= 1;
		encoder_state = LV_INDEV_STATE_RELEASED;
		goto flag_update_enc_state;
	}

	if (encoder_forward_pressed) { // Right, Forward
		encoder_diff += 1;
		encoder_state = LV_INDEV_STATE_RELEASED;
		goto flag_update_enc_state;
	}

	// 默认情况下，没有按键按下，则释放状态
	encoder_diff = 0;
	encoder_state = LV_INDEV_STATE_RELEASED;

flag_update_enc_state:
	data->enc_diff = encoder_diff;
    data->state = encoder_state;
}

GUI 设计

GUI效果图

手势控制或者按键操控达成的效果：

1. 按钮 EETREE 可以点击，每次点击会改变自身颜色，红色-->蓝色-->红色；
2. 按钮 TMF8821 也可以点击，每次点击啊会改变自身颜色，红色-->蓝色-->红色；除此之外，会改变下面标签的字号大小，依次是 12-->14-->16-->18-->12；
3. 手势控制，靠近表示单击按钮；远离表示焦点转移到下一个控件；

GUI 代码

#include "lvgl.h"
#include "ui_dtof_lvgl.h"

// 定义全局变量以存储 signature_label 和当前字体大小
static lv_obj_t* signature_label;
static uint16_t current_font_size = 16;

// 字体数组（假设 LVGL 已经支持这些字体）
static const lv_font_t* font_sizes[] = {
	&lv_font_montserrat_12,
	&lv_font_montserrat_14,
	&lv_font_montserrat_16,
	&lv_font_montserrat_18
};

// 事件处理函数
static void event_handler(lv_event_t* e)
{
	lv_event_code_t code = lv_event_get_code(e);
	lv_obj_t* btn = lv_event_get_target(e);

	if (code == LV_EVENT_CLICKED) {
		// 判断是否是 TMF8821 按钮被点击
		if (btn == lv_event_get_user_data(e)) {
			// 遍历字体大小
			current_font_size = (current_font_size + 2 - 12) % 8 + 12; // 循环遍历 12, 14, 16, 18
			int font_index = (current_font_size - 12) / 2;
			lv_obj_set_style_text_font(signature_label, font_sizes[font_index], 0);
			LV_LOG_USER("Font size changed to %d", current_font_size);
		}
	}
}

void ui_dtof_entry(void)
{
	lv_obj_t* label;

	// 创建第一个按钮 EETREE
	lv_obj_t* btn1 = lv_btn_create(lv_scr_act());
	lv_obj_add_event_cb(btn1, event_handler, LV_EVENT_ALL, NULL);
	lv_obj_align(btn1, LV_ALIGN_CENTER, 0, -80);
	lv_obj_set_size(btn1, 120, 50);
	lv_obj_add_flag(btn1, LV_OBJ_FLAG_CHECKABLE);
	label = lv_label_create(btn1);
	lv_label_set_text(label, "EETREE");
	lv_obj_set_style_text_font(label, &lv_font_montserrat_18, 0);
	lv_obj_center(label);

	// 创建第二个按钮 TMF8821
	lv_obj_t* btn2 = lv_btn_create(lv_scr_act());
	lv_obj_add_event_cb(btn2, event_handler, LV_EVENT_ALL, btn2); // 将 btn2 作为用户数据传递
	lv_obj_align(btn2, LV_ALIGN_CENTER, 0, 20);
	lv_obj_set_size(btn2, 160, 60);
	lv_obj_add_flag(btn2, LV_OBJ_FLAG_CHECKABLE);
	label = lv_label_create(btn2);
	lv_label_set_text(label, "TMF8821");
	lv_obj_set_style_text_font(label, &lv_font_montserrat_18, 0);
	lv_obj_center(label);

	// 在屏幕右下角创建签名标签
	signature_label = lv_label_create(lv_scr_act());
	lv_label_set_text(signature_label, "Batman9527 @ 20250227");
	lv_obj_set_style_text_color(signature_label, lv_color_black(), 0);
	lv_obj_set_style_text_font(signature_label, &lv_font_montserrat_16, 0);
	lv_obj_align(signature_label, LV_ALIGN_BOTTOM_RIGHT, -10, -10); // 右下角对齐，留出 10 像素边距
}

TMF882x 适配

代码流程解读

从上面的函数流程图来看，涉及到 TMF882x 的代码仅 setupFn() 和 cmd_loop_fn()，它是驱动库中偏上层的代码，供用户调用；还有一些是库内部的代码，维护 TMF882x 的状态；还有些底层的代码，于硬件通信，需要适配。这三部分的代码各自的范围和所在的文件如下图所示。

适配层的代码都在文件 tmf882x_shim.c 中，涉及到时间函数、GPIO、UART和 I2C。

时间函数

涉及到两个函数 delayInMicroseconds() 和 getSysTick()，函数实现太简单，直接贴代码。

/**
 * @brief 微秒延时
 *
 * @param wait
 */
void delayInMicroseconds(uint32_t wait)
{
	busy_wait_us_32(wait);
}

/**
 * @brief 返回自程序开始运行以来的微秒数
 *
 * @return uint32_t
 */
uint32_t getSysTick()
{
	return to_us_since_boot(get_absolute_time());
	// return to_ms_since_boot(get_absolute_time()); // 有问题
}

UART 适配

有一些函数打印字符串通过 printf() 就不需要适配，有一些读取字节则需要适配，例如 inputGetKey()

void printConstStr(const char* str)
{
  /* casting back to Arduino specific memory */
	// Serial.print(reinterpret_cast<const __FlashStringHelper*>(str));
#if DLIB_PICO_STDIO_USB
	printf("%s", str);
#else
	uart_puts(uart_default, str);
#endif
}


int8_t inputGetKey(char* c)
{
	*c = 0;
#if DLIB_PICO_STDIO_USB
	* c = stdio_getchar();
	return 1;
#else
	if (uart_is_readable(uart_default)) {
		uart_read_blocking(uart_default, c, 1);
		return 1;
	}
#endif
	return 0;
}

IIC 适配

IIC初始化和反初始化

对应函数 i2cOpen()和 i2cClose()

void i2cOpen(void* dptr, uint32_t i2cClockSpeedInHz)
{
	(void)dptr; // not used here

	i2c_init(i2c_default, i2cClockSpeedInHz);
	gpio_set_function(PICO_DEFAULT_I2C_SDA_PIN, GPIO_FUNC_I2C);
	gpio_set_function(PICO_DEFAULT_I2C_SCL_PIN, GPIO_FUNC_I2C);
	gpio_pull_up(PICO_DEFAULT_I2C_SDA_PIN);
	gpio_pull_up(PICO_DEFAULT_I2C_SCL_PIN);
	// Make the I2C pins available to picotool
	bi_decl(bi_2pins_with_func(PICO_DEFAULT_I2C_SDA_PIN, PICO_DEFAULT_I2C_SCL_PIN, GPIO_FUNC_I2C));
}

/**
 * @brief I2C 反初始化
 *
 * @param dptr
 */
void i2cClose(void* dptr)
{
	(void)dptr; // not used here
	i2c_deinit(i2c_default);
}

IIC收发数据

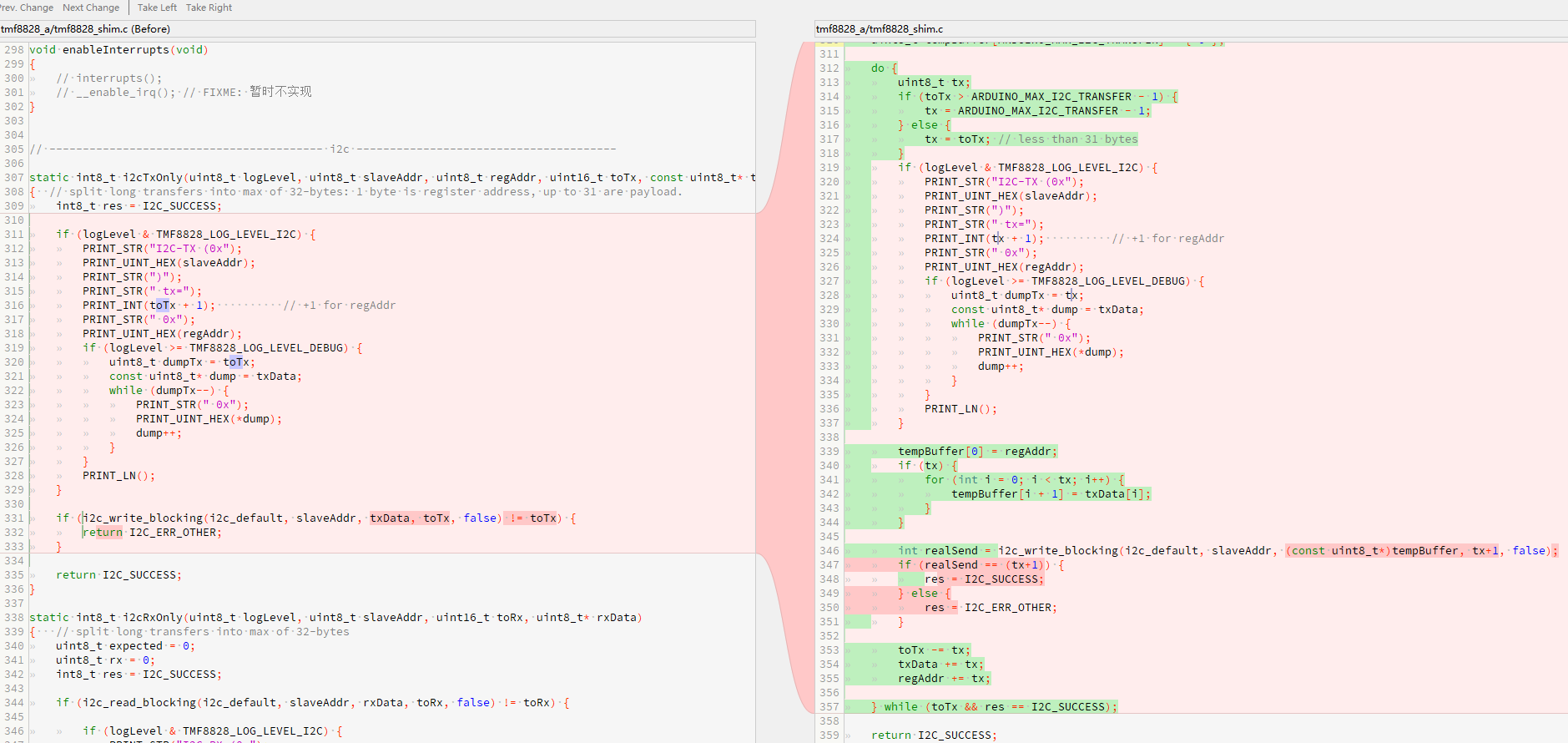

这里 i2cTxOnly() 发送数据到从器件， i2cRxOnly() 从从器件读取数据，需要适配。而 i2cTxReg(), i2cRxReg() 和 i2cTxRx() 是直接调用这两个函数，所以无需再修改。

static int8_t i2cTxOnly(uint8_t logLevel, uint8_t slaveAddr, uint8_t regAddr, uint16_t toTx, const uint8_t* txData)
{  // split long transfers into max of 32-bytes: 1 byte is register address, up to 31 are payload.
	int8_t res = I2C_SUCCESS;
	uint8_t tempBuffer[ARDUINO_MAX_I2C_TRANSFER] = { 0 };

	do {
		uint8_t tx;
		if (toTx > ARDUINO_MAX_I2C_TRANSFER - 1) {
			tx = ARDUINO_MAX_I2C_TRANSFER - 1;
		} else {
			tx = toTx; // less than 31 bytes
		}
		if (logLevel & TMF8828_LOG_LEVEL_I2C) {
			PRINT_STR("I2C-TX (0x");
			PRINT_UINT_HEX(slaveAddr);
			PRINT_STR(")");
			PRINT_STR(" tx=");
			PRINT_INT(tx + 1);          // +1 for regAddr
			PRINT_STR(" 0x");
			PRINT_UINT_HEX(regAddr);
			if (logLevel >= TMF8828_LOG_LEVEL_DEBUG) {
				uint8_t dumpTx = tx;
				const uint8_t* dump = txData;
				while (dumpTx--) {
					PRINT_STR(" 0x");
					PRINT_UINT_HEX(*dump);
					dump++;
				}
			}
			PRINT_LN();
		}

		tempBuffer[0] = regAddr;
		if (tx) {
			for (int i = 0; i < tx; i++) {
				tempBuffer[i + 1] = txData[i];
			}
		}

		int realSend = i2c_write_blocking(i2c_default, slaveAddr, (const uint8_t*)tempBuffer, tx+1, false);
		if (realSend == (tx+1)) {
			res = I2C_SUCCESS;
		} else {
			res = I2C_ERR_OTHER;
		}

		toTx -= tx;
		txData += tx;
		regAddr += tx;

	} while (toTx && res == I2C_SUCCESS);

	return I2C_SUCCESS;
}

static int8_t i2cRxOnly(uint8_t logLevel, uint8_t slaveAddr, uint16_t toRx, uint8_t* rxData)
{   // split long transfers into max of 32-bytes
	uint8_t expected = 0;
	uint8_t rx = 0;
	int8_t res = I2C_SUCCESS;

	if (i2c_read_blocking(i2c_default, slaveAddr, rxData, toRx, false) != toRx) {

		if (logLevel & TMF8828_LOG_LEVEL_I2C) {
			PRINT_STR("I2C-RX (0x");
			PRINT_UINT_HEX(slaveAddr);
			PRINT_STR(")");
			PRINT_STR(" toRx=");
			PRINT_INT(rxData);
			if (logLevel >= TMF8828_LOG_LEVEL_DEBUG) {
				uint16_t dumpRx = toRx;
				uint8_t* dump = rxData;
				while (dumpRx--) {
					PRINT_STR(" 0x");
					PRINT_UINT_HEX(*dump);
					dump++;
				}
			}
			PRINT_LN();
		}

		return I2C_ERR_OTHER;
	}

	return I2C_SUCCESS;
}

命令行程序验证

串口命令演示一：下载固件，打印寄存器

串口命令演示二：测量

手势识别算法

数据来源

从主流程中可知 cmd_loop_fn() 函数取出测量结果保存到全局变量 g_tmf8828_result 中，然后喂给算法函数 detect_gestures(&g_tmf8828_result).

获取检测结果的流程图如下，cmd_loop_fn() --> lintex_tmf8828ReadResults() --> lintex_printResults() 保存结果到 g_tmf8828_result 中

数据格式

调用函数 i2cRxReg(i2cAddr, 0x20, 0xa4-0x20, dataBuffer) 把结果保存到 dataBuffer，它的格式如下：

// #Obj,<i2c_slave_address>,<result_number>,<temperature>,<number_valid_results>,<systick>,<distance_0_mm>,<confidence_0>,<distance_1_mm>,<distance_1>, ...

我定义了一个结构体 tmf8828_result_t，把这个缓冲区的数据映射到这个结构体变量 g_tmf8828_result

typedef struct {
	uint8_t confidence;  // 置信度，0~155
	uint16_t distance_mm;// 距离，单位：mm
} point_t;

typedef struct {
	uint8_t  i2cSlaveAddress; // TMF882x 器件的 I2C 地址
	uint8_t  resultNumber; // 结果编号
	uint8_t  temperature;  // 芯片温度
	uint8_t  numberValidResults; // 当前结果有效值个数
	uint32_t sysTick; // 系统时间
	point_t  resultPoints[16]; //  最大的结果数是 16
} tmf8828_result_t;

算法设计

通过计算有效点的平均距离变化来判断手势是靠近还是远离。首先检查所有点的置信度，若无有效点则返回无手势；然后计算平均距离，初始化历史数据后，根据距离变化量判断手势类型。

算法流程图

算法代码

#include "dtof_algo.h"

#define CONFIDENCE_THRESHOLD    80     // 置信度阈值（0~155）
#define DISTANCE_CHANGE_THR     25      // 距离变化阈值（mm）

GestureType detect_gestures(const tmf8828_result_t* result) {
    static uint16_t last_avg_distance = 0;  // 上一帧平均距离
    static bool initialized = false;        // 初始化标志
    uint32_t sum_distance = 0;
    uint8_t valid_count = 0;

    // 检查所有有效点的置信度
    for (uint8_t i = 0; i < result->numberValidResults; i++) {
		if (result->resultPoints[i].confidence < CONFIDENCE_THRESHOLD) {
			valid_count = 0;
			break;
		} else {
			sum_distance += result->resultPoints[i].distance_mm;
			valid_count++;
		}
    }

    // 若无有效点，返回无手势
    if (valid_count == 0) {
        return GESTURE_NONE;
    }

    // 计算有效点的平均距离
    uint16_t avg_distance = (uint16_t)(sum_distance / valid_count);

    // 初始化历史数据
    if (!initialized) {
        last_avg_distance = avg_distance;
        initialized = true;
        return GESTURE_NONE;
    }

    // 计算距离变化量
    int16_t delta = (int16_t)avg_distance - (int16_t)last_avg_distance;

    // 更新历史数据
    last_avg_distance = avg_distance;

    // 判断手势类型
    if (delta <= -DISTANCE_CHANGE_THR) {
        return GESTURE_CLOSE;   // 靠近
    } else if (delta >= DISTANCE_CHANGE_THR) {
        return GESTURE_FAR;     // 远离
    } else {
        return GESTURE_NONE;
    }
}

算法效果

1. 能识别到靠近和远离，但是不稳定；
2. 有可能是办公室环境狭小，导致校准时有噪声；
3. 在10~30厘米之内识别效果还可以，如果有大物体在近距离背景中就识别不出来；

功能展示图及说明

板子实物图

实际上 dToF 模块直接插到 RP2040 背后的J3扩展口即可，但是那样 dToF 就在板卡背面，手势检测和GUI界面观察就不好同时进行，为此我通过面包板把 dToF 模块转接到前面，和 RP2040 Game Kit 在同一个平面。

右侧有一个蓝色盒子 H7-Tool 支持 CMSIS-DAP，我用来调试程序，只需要三根线（GND， SCLK, SWD）即可，调试程序非常方便。

演示视频

见B站：

https://www.bilibili.com/video/BV1MF9VYfEQ6/?vd_source=8f2bbf56b70c541bec2ea0b9f102ebee

项目中遇到的难题和解决方法

Pico C SDK 开发环境搭建，尝试过 Keil MDK,最终使用 VSCode 插件

第一次玩 RP2040 开发板，看到官方和论坛中很多人都是用 micropython 环境，我不习惯也不想用，常使用 C 的方式进行开发。找到别人用 Keil MDK 搭建环境，比较繁琐。

几经查找终于找到了 getting-started-with-pico.pdf 文件，详细描述了 VS Code 搭建 Pico C SDK ，步骤详细，轻松搭建。

在.c文件中使用 C++ 对象或者语法

我移植过很多次 LVGL，习惯性地把文件命令为 lv_port_disp.c （注意，这是C文件）， 然后在文件中调用 ST7789_TFT_PICO 库中的对象，但这个是 C++ 语法。

移植 LVGL 的输入设备驱动时，出现了如下的问题，编译 lv_port_disp.c 时报错，文件 ST7789_TFT_graphics.hpp 中 fatal error: cstring: No such file or directory

最后发现是.c 中使用C++语法或者对象。因为这个源文件中有一个语句 ST7789_TFT mLvglTFT; 而 ST7789_TFT 是类类型，在 .c 文件中是编不过的。

解决办法是修改文件后缀为 .cpp，顺利编译。

移植 TMF882x dToF 的 Arduino 库到 Pico C SDK，下载固件超时，原来是 IIC 驱动适配出现了问题

仔细检查函数 i2cTxOnly() 把长数组拆包分包发送数据第一个字节都是寄存器地址，我忘了修改地址，导致每次发送的数据都是写到 TMF8828 同一个地址上。解决办法是每次分包都修改 regAddr 并填写在 tempBuffer[0] 上。

下图中左边是出问题的代码，右边是修复bug的代码。

针对LVGL移植输入设备，通过ADC读取摇杆值，一直能读到数值，但是总是触发 GUI 控件焦点转移，延时解决

虽然ADC读取摇杆值模拟旋转编码器成功了，某些GUI应用可以用，但是如果摇杆一直在左边或者右边，就一直认为动作有效，导致GUI控件焦点一直在跳。

解决办法是驱动中延时读取 ADC 数值，解决了。

手势识别算法

这个是最难的，向AI提问，修改了多个版本，测试了多个版本，有的版本加了滤波器导致手势识别不出来。最后退化到最简单的情形只识别靠近和远离，勉强有一些效果。

对本次竞赛的心得体会

1. 这次竞赛认识到自己的不足，算法能力很弱，只能做一些基础的适配性的工作；
2. 学会了把AI应用在工作中，提升工作效率；
