Funpack第九期板卡来自ST的STEVAL-MKSBOX1V1（SensorTile.box）

板卡资料汇总：Sensor Tile.box

板卡介绍

STEVAL-MKSBOX1V1（SensorTile.box）是具有无线物联网和可穿戴传感器平台的即用型套件盒，无论您的专业水平如何，均可帮助您使用和开发基于远程运动和环境传感器数据的应用程序。

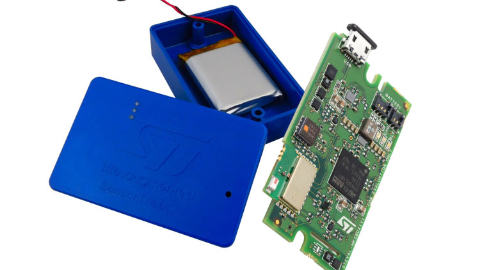

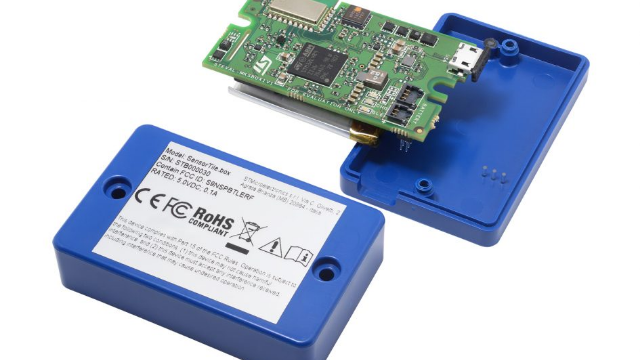

SensorTile.box板带有长寿命可充电电池，安装在IP54的塑料盒中，并且可以使用智能手机上的ST BLE传感器应用程序通过蓝牙进行连接，使您可以立即开始使用各种默认的IoT和可穿戴式传感器应用程序。

在专家模式下，您可以选择板上的传感器，设置参数，数据和输出类型以及可用的特殊算法来定制应用程序。无需执行任何编程即可快速轻松地设计无线物联网和可穿戴传感器应用。

SensorTile.box包含一个固件编程和调试接口，允许专业开发人员使用STM32开放式开发环境（STM32 ODE）进行更复杂的固件代码开发，该环境包括带有神经网络库的感应AI功能包。

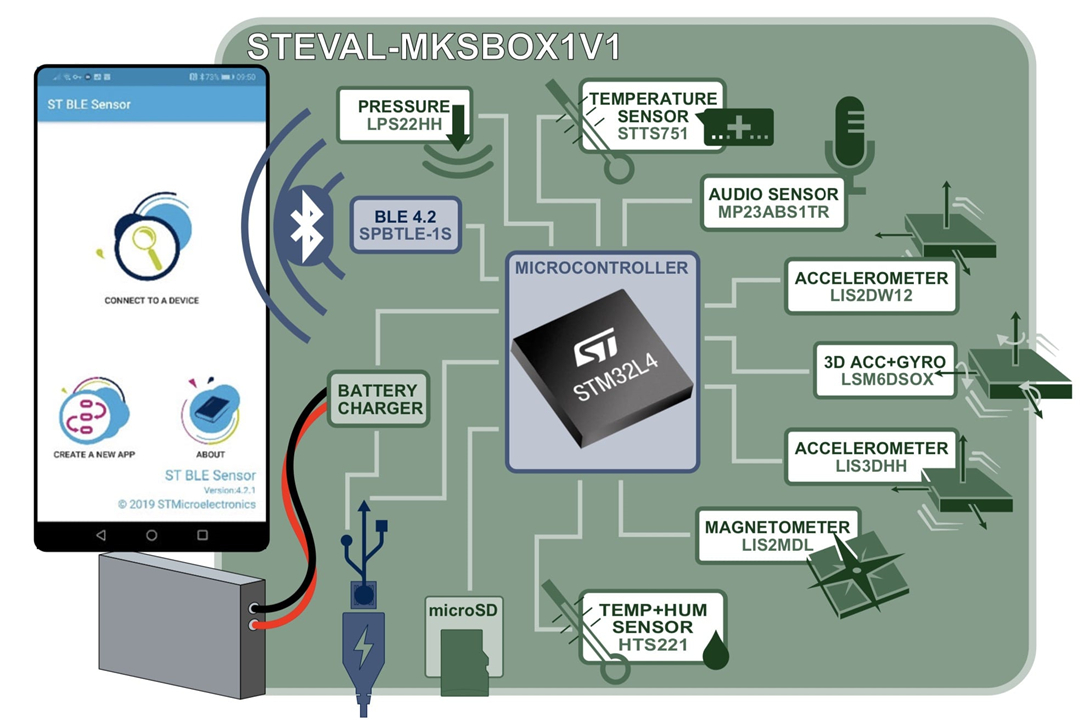

FqHfZRvulNoT8yuc1zFDoPLN4HTL

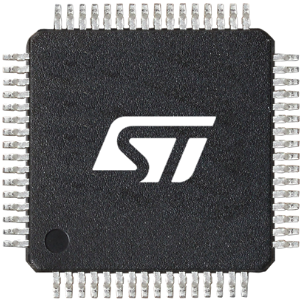

这款超低功耗蓝牙低功耗解决方案由运行频率为120 MHz的ARM Cortex-M4（STM32L4R9）提供支持，具有环境，音频和运动传感器功能。

环境传感器，例如温度（STTS751），湿度（HTS221）和压力（LPS22HH）传感器用于监视货物状态和库存管理，例如环境阈值检测可用于激活条件或除湿系统容器。

运动传感器，如加速度计（LIS2DW12），用于检测运动，方向，振动，碰撞/震动事件，自由落体。此外，ST传感器可以将机器学习核心功能（LSM6DSOX）嵌入传感器内部，并结合更高的精度，它们提供了低功率解决方案，可以监控更复杂的车辆运动，跟踪船只，以进行飞机模式检测。

机上的气压计压力传感器（LPS22HH）也可用于检测高度变化或检测飞机的起飞和降落，例如在飞行过程中用于打开和关闭无线电传输。

该解决方案提供了有关如何创建端到端蓝牙低能耗资产跟踪应用程序的完整示例，还提供了固件，移动应用程序和Web云仪表板演示。

主要特性

易于使用的应用程序
应用程序的专家模式可以对传感器参数进行设置
紧凑型开发板上具有以下的高精度传感器：
- 数字温度传感器（STTS751）
- 六轴惯性测量单元（LSM6DSOX）：
  - 这款超低功耗，高精度iNEMO 6DoF惯性模块可提供关键运动数据，用于跟踪物体和检测事件。传感器融合算法可以合并来自多个传感器的数据，以提供复杂的高价值监控信息。
  - 带机器学习核心，有限状态机和高级数字功能的iNEMO惯性模块。电池供电的超低功耗
- 三轴加速度计（LIS2DW12和LIS3DHH）：这种超低功率，高性能的三轴线性加速度计可以记录所跟踪的资产遭受急剧的加速事件（例如坠落，滑动，撞击或碰撞）的时间。
- 三轴磁力计（LIS2MDL）
- 高度计/压力传感器（LPS22HH）：这种高精度传感器可为资产跟踪应用收集湿度和温度数据，并允许监测临界阈值，这在冷链运输等应用中尤其重要。
- 麦克风/音频传感器（MP23ABS1）
- 湿度传感器（HTS221）：这种高精度传感器可为资产跟踪应用收集湿度和温度数据，并允许监测临界阈值，这在冷链运输等应用中尤其重要。
具有DSP和FPU的超低功耗ARM Cortex-M4微控制器（STM32L4R9）：基于高性能Arm®Cortex®-M432位RISC内核的超低功耗微控制器系列STM32L4 +系列以高达120 MHz的频率运行。
蓝牙应用处理器v5.2（BlueNRG-M2）模块
用于专业固件开发的编程和调试接口

所有功能

应用程序在Cortex-M4上运行，内核具有单精度浮点单元（FPU），并实现了全套DSP（数字信号处理）指令和存储器保护单元（MPU），从而增强了应用程序的安全性。
高级别的设备集成，小型化和超低功耗使节点紧凑，便携，并具有更长的电池寿命。
灵活地更改存储在存储器中的占空比和传感器参数，以及阈值设置，可在启用BLE的移动设备上使用适当的应用程序来唤醒系统。
MEMS环境和运动传感器可为资产跟踪场景提供高度准确的数据，例如冷链应用，湿度精度：±3.5％RH和温度精度为0.5％
板载一个系统级封装，具有3D数字加速度计和3D数字陀螺仪，具有机器学习核心，有限状态机和高级数字功能，在高性能模式下可提高0.55 mA的性能，并实现始终在线低功耗功能，为消费者提供最佳运动体验。
在板上，模拟组件也是ST产品：作为电池充电器和管理以及电源转换，以为板上的不同元件供电。另外，信号条件还包括运算放大器和比较器以及多个ESD保护。

应用方面

具有以下运动和环境传感器应用程序的即时功能：
- 针对固定在皮带处进行了优化的计步器
- 通过Cloud AI学习进行婴儿啼哭检测
- 气压计/环境监测
- 车辆/货物跟踪
- 振动监测
- 指南针和倾角计
- 传感器数据记录仪
