Funpack9：SensorTile.box-玩一个现成的物联网节点-多功能检测

内容介绍

介绍用本板卡最终实现了什么功能

用板卡实现了题目1中所述的功能：

以LED指示灯所在面为1，以ST图标下方为面2，上方为面4，背面为3。

当面1朝上时测量桌面倾斜程度；

当面2朝上时测量温度；

当面3朝上时测量湿度；

当面4朝上时测量气压；

各功能对应的主要代码片段及说明

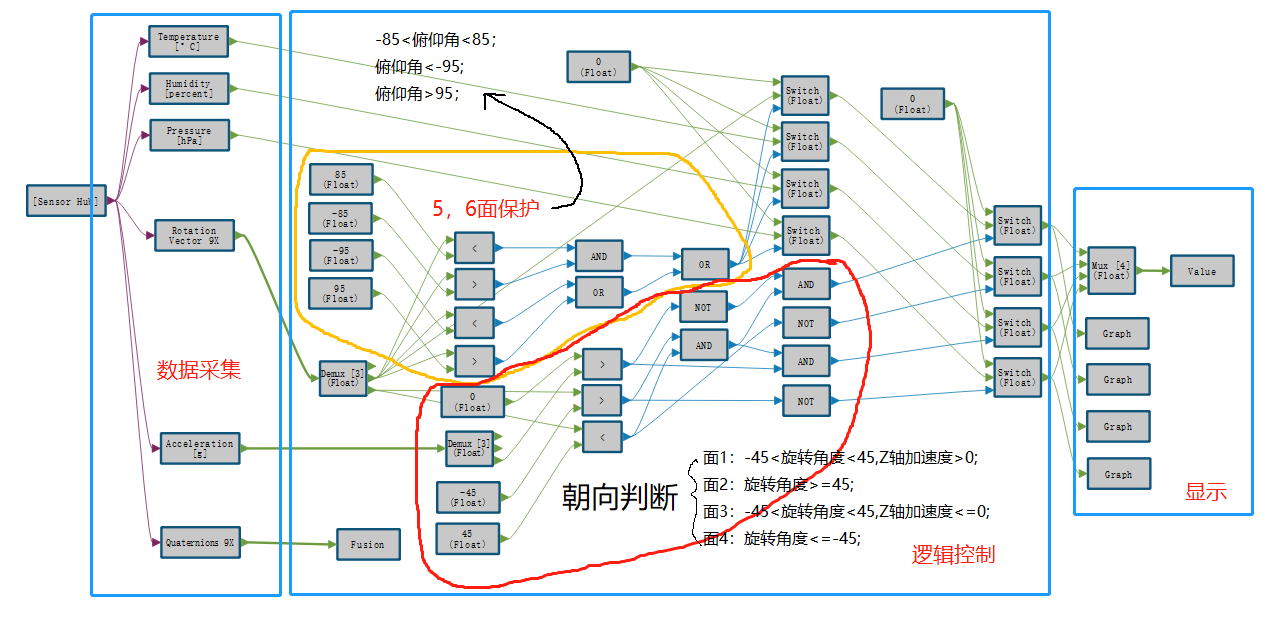

功能代码主要分为：数据采集，逻辑控制，输出显示三部分。其中数据采集包含朝向判断和面5、面6的保护，防止功能异常，详情看下面的图。

功能展示

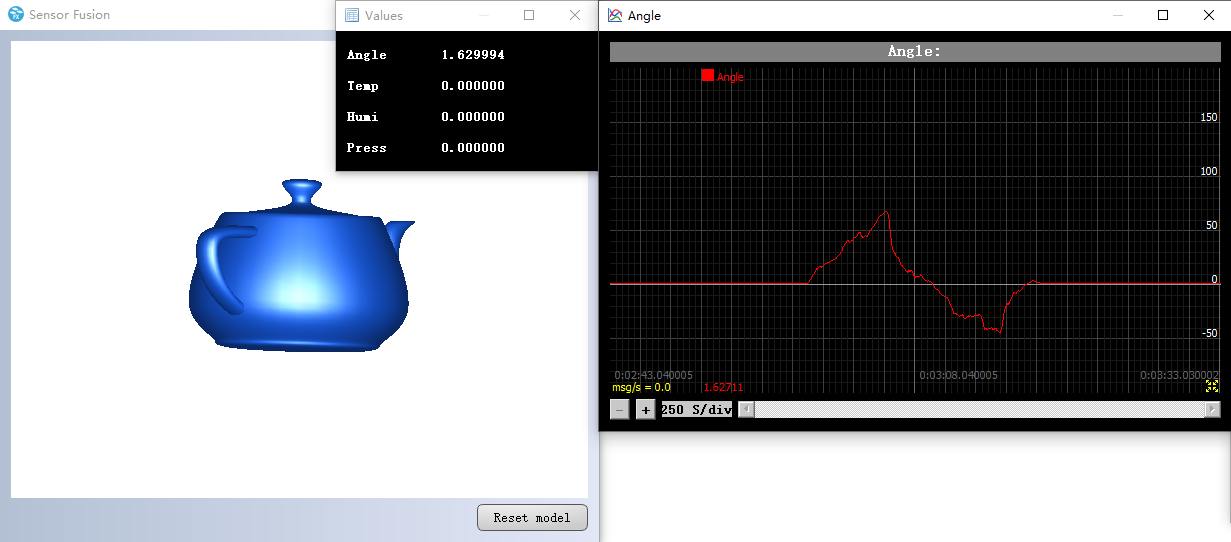

茶壶盖为面1对应的面，下图测量的是角度，绘图窗口显示的是数据记录的图形。

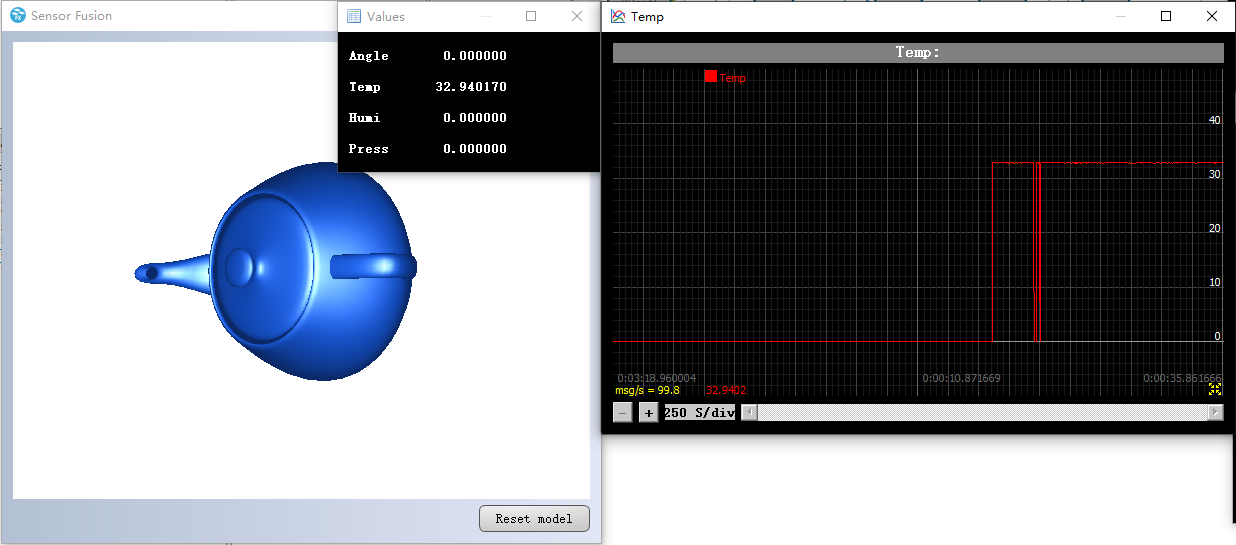

下图是握茶壶把手逆时针旋转90度，即面2朝上，测量的是温度，绘图窗口是数据记录：

FkPPrs0X6CJpR_Dx4rmKlHW1KgxA

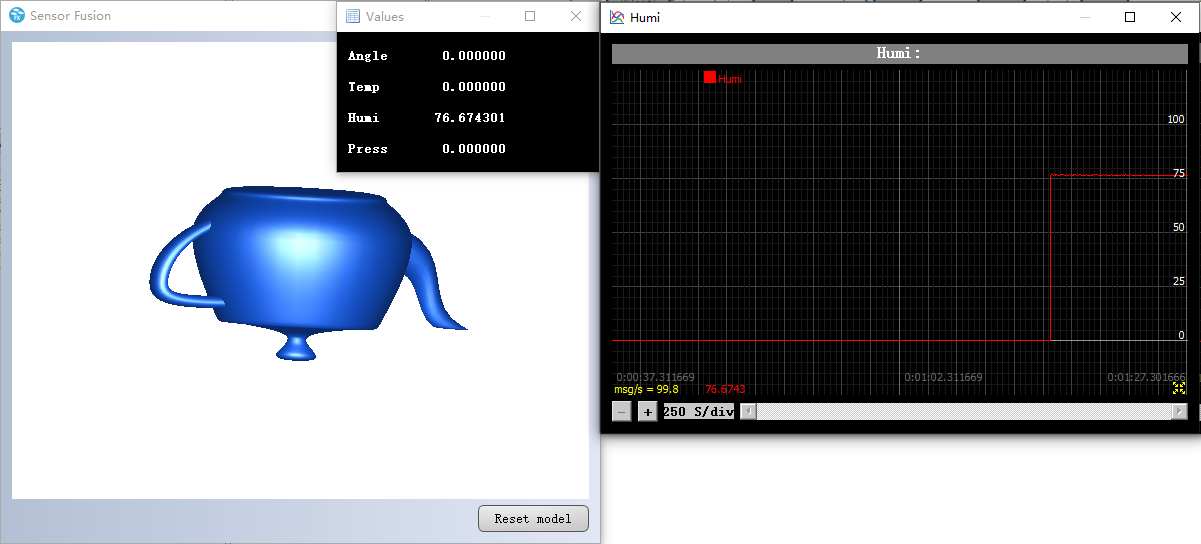

下面是握茶壶把手逆时针旋转180度，即面3朝上，测量的是湿度：

FneUYwnKoQEV7TAt_zNEWQZ39m0P

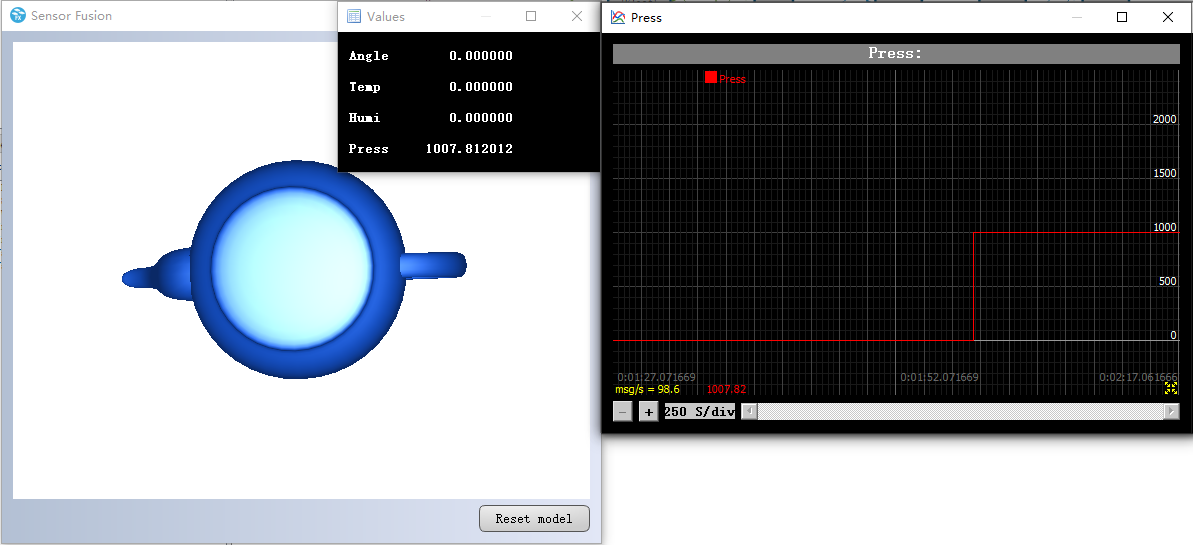

下面是握茶壶把手逆时针旋转270度，即面4朝上，测量的是气压，绘图窗口是数据记录：

FpS672-KI94Se6VKohBiAD79o1Mf

对本活动的心得体会（包括意见或建议）

通过本次活动体验了一把图形化编程，感觉还是非常简单易用的，当然这种开发方式也有很大的局限性，主要用来实现一些简单功能的应用，在复杂场景下感觉就会非常的。对于图形化工具的使用，想到两点比较有用的功能没在软件上找到，一点是备注功能，另一点是调整走线的功能。如果支持这两点感觉编程上面可以显示的更加清晰整洁。
