内容介绍

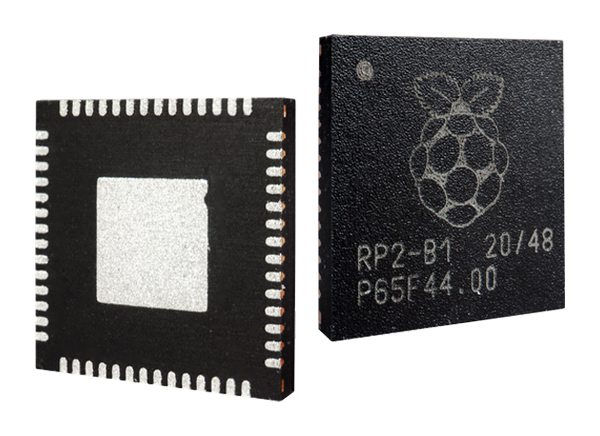

芯片介绍:

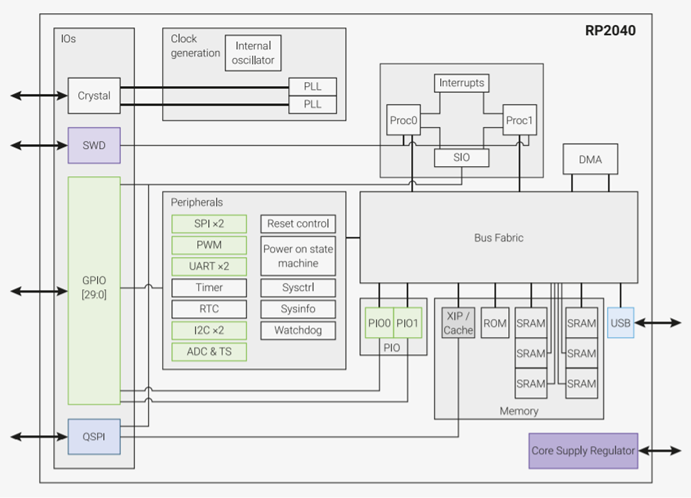

RP2040 是树莓派研发的使用 Arm® Cortex-M0 为内核的双核32 位微控制器,工作频率可达133MHz,拥有 264kB 的 SRAM,通过专用 QSPI 总线支持高达 16MB 的片外闪存。拥有30个I/O端口,集成了多种外设,并且包括8 个可编程 I/O (PIO) 状态机,用于自定义外设。凭借大型片上存储器、对称双核处理器复合体和丰富的外设以及可编程 I/O (PIO) 状态机,它为专业用户提供了无与伦比的功能和灵活性。凭借官方详细的C/C++、MicroPython 的教程及文档,它为初学者和爱好者用户提供了非常低的入门门槛。
片上资源:
- 264kB SRAM,通过专用 QSPI 总线支持高达 16MB 的片外闪存
- 30 个 GPIO 引脚
- 4 个12位ADC
- 2个UART串口 , 2个SPI串口 ,2 个 I2C 串口
- 16个PWM通道
- USB 1.1 控制器和 PHY
- 8 个可编程 I/O (PIO) 状态机,用于自定义外设支持
- 片上可编程 LDO 以产生内核电压
- 2 个用于生成 USB 和内核时钟的片上 PLL
应用场合:
- 便携式项目
- 可穿戴设备
- 嵌入设备
资料获取:
官方资料:
- 芯片介绍文档地址:https://www.raspberrypi.com/products/rp2040
- RP2040数据手册:https://datasheets.raspberrypi.com/rp2040/rp2040-datasheet.pdf
- RP2040使用C/C++开发教程文档:https://datasheets.raspberrypi.com/pico/getting-started-with-pico.pdf
- RP2040使用Micropython开发教程文档:https://datasheets.raspberrypi.com/pico/raspberry-pi-pico-python-sdk.pdf
电子森林开源设计参考:
- 12指神探 - 基于RP2040的逻辑/协议/信号调试助手:https://www.eetree.cn/project/detail/748
- 树莓派Pico的扩展功能板:https://www.eetree.cn/project/detail/103
- 基于树莓派rp2040的嵌入式系统学习平台:https://www.eetree.cn/project/detail/698
- 基于树莓派RP2040的高速DDS信号发生器开源DIY套件:https://www.eetree.cn/project/detail/1089
- 基于树莓派PICO的一些项目创意:https://www.eetree.cn/doc/detail/2293
企业微信群:
欢迎同学们扫描下方二维码,加入WeDesign1交流群,及时交流~
团队介绍
硬禾评测实验室团队针对行业最新推出的元器件、开发/评估板卡、测试仪器、工具软件等进行使用评测,基于实际的设计体验来做出尽可能详实的分析,并将相应的设计资源分享给大家。
团队成员
james
四七
嵌入式开发者
