功能介绍：

体验树莓派PICO芯片的功能：由于树莓派PICO具有低功耗、高性能和丰富的GPIO资源，我希望通过使用它来开发一个多路报警器，以便更好地了解其在实际应用中的性能和功能。

开发项目流程图：为了展示树莓派PICO芯片在多路报警器项目中的应用，项目中会提供项目流程图，包括硬件设计、软件编程和最终效果展示。

开发思路：首先，研究树莓派PICO芯片的文档和示例程序，了解其基本架构和GPIO资源。然后设计一个多路报警器的硬件平台，包括传感器、信号放大器等组件。接下来，编写micropython程序来实现多路输入信号的检测和报警功能。最后，将蜂鸣器与树莓派PICO芯片引脚连接，以便实时鸣叫报警。

需要扩展的硬件/内容：除了树莓派PICO芯片外，还需要扩展一些硬件组件，如增强供电，LED显示等，以满足多路报警信号的需求。可以扩展为报警器添加LCD1602显示模块，将其与树莓派PICO芯片连接，以便实时显示报警信息，以提高用户体验。

最终效果：通过使用树莓派PICO芯片开发多路报警器项目，我希望能够实现以下效果：
能够检测并报警多个输入信号；
蜂鸣器报警输出；

扩展：
能够实时显示报警信息。

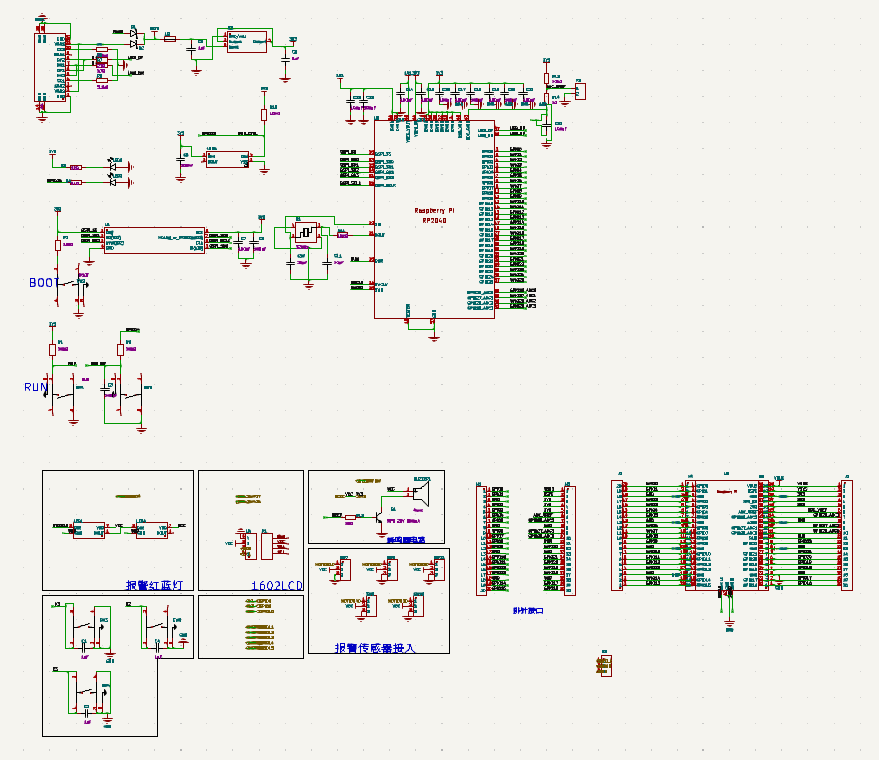

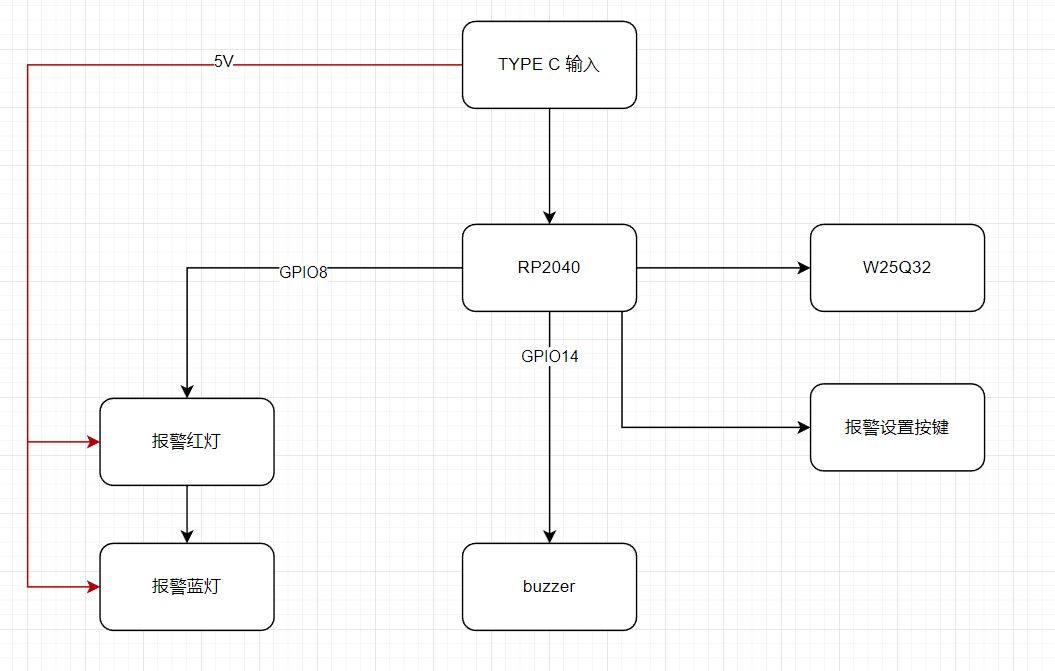

工作流程图：

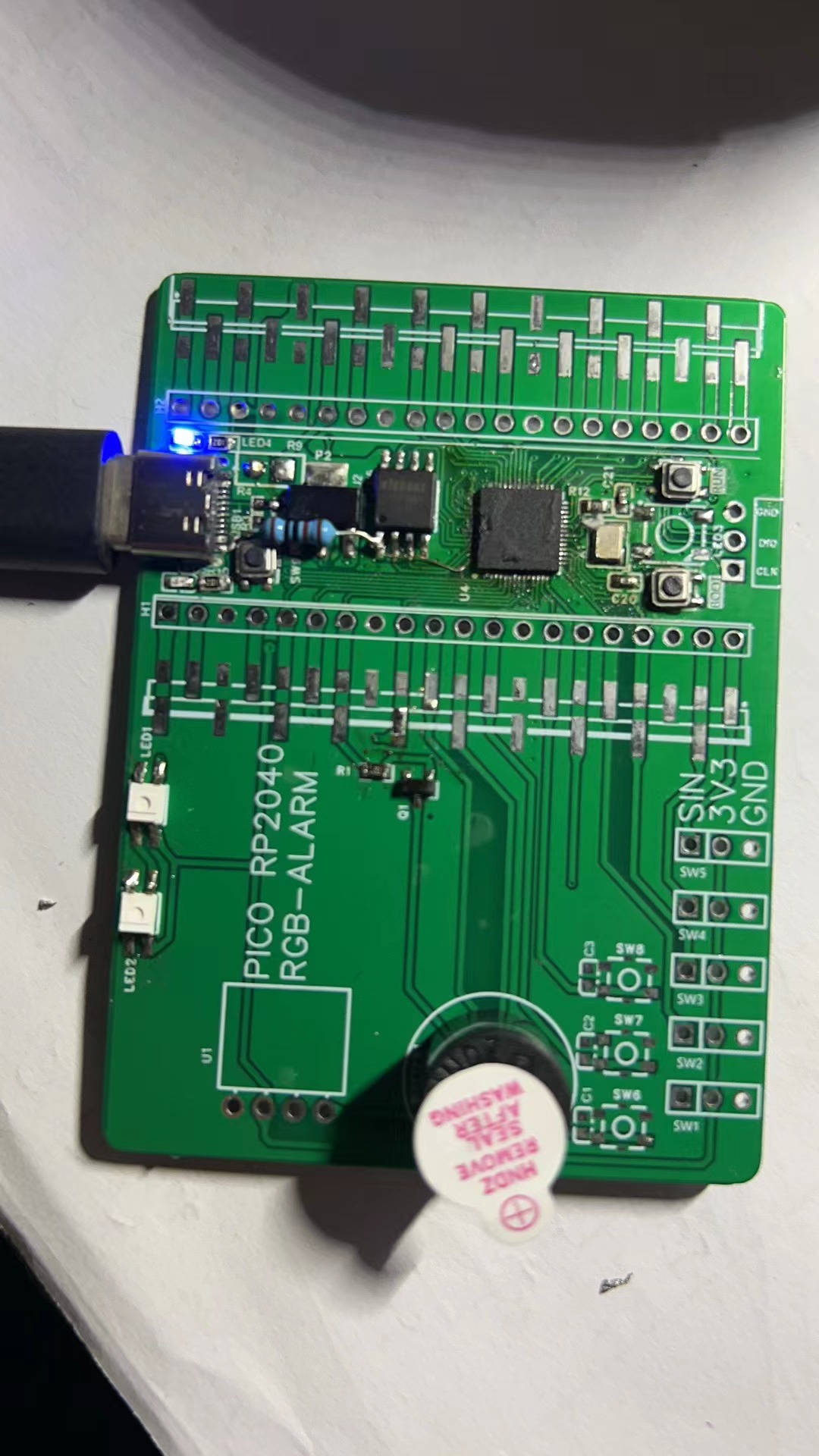

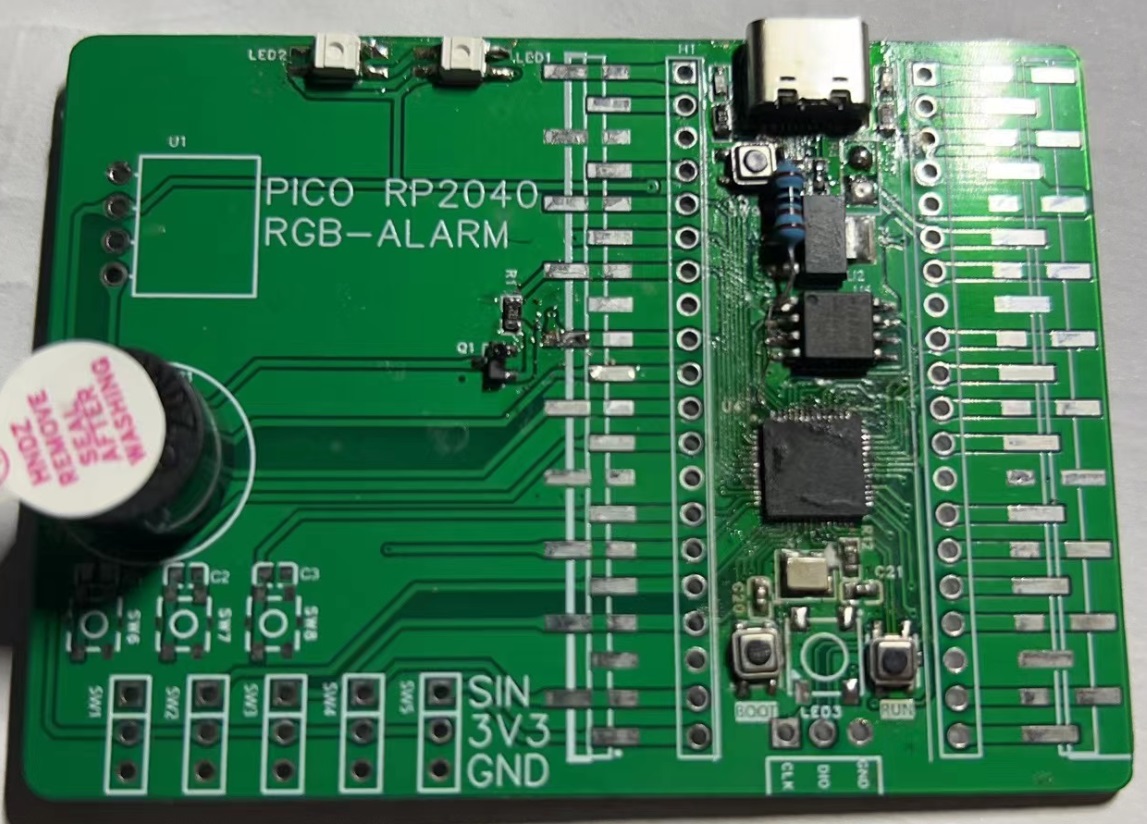

板子的照片：

核心代码：

    buzzer.high()
    led.set(LED_NUMBER=1, COLOR=led.RED, BRIGHTNESS=0.3)
    led.set(LED_NUMBER=0, COLOR=led.BLUE, BRIGHTNESS=0.3)
    # 等待一段时间
    sleep(duration/2)
    # 将蜂鸣器引脚设置为低电平
    buzzer.low()
    led.set(LED_NUMBER=0, COLOR=led.RED, BRIGHTNESS=0.3)
    led.set(LED_NUMBER=1, COLOR=led.BLUE, BRIGHTNESS=0.3)
    sleep(duration)

遇到困难：

板子打样回来，发现有一条线弄错了，所以用了一个1K的电阻飞线，顺利让电脑读取到RP2040,另一方面是对KICAD的不熟悉，所以走了蛮多画图的弯路，好在有序在进行到了这一步，学习在加油，不完美，不过会越来越顺的。

总结：

首先，RP2040芯片具有许多显著优点。作为一款基于ARMCortex-M0+处理器的微控制器，它的处理能力强大，同时具有高度的集成度和灵活性。它集成了多种功能模块，包括USB、SPI、I2C、UART等，方便了与外部设备的连接和通信。此外，RP2040还具有丰富的GPIO接口，使得可以方便地控制各种外部设备。

在本次设计体验中，RP2040的优点得到了充分体现。例如，在实现多路报警功能时，我利用了RP2040的GPIO接口控制多个传感器，同时使用USB接口与电脑进行通信，方便地实现了设计和调试。

然而，RP2040芯片也存在一些局限。例如，它的处理能力相对较低，对于一些复杂的应用可能需要额外的处理单元。此外，RP2040的存储容量有限，对于需要大量存储空间的应用可能不够满足需求。

总的来说，RP2040芯片在基于树莓派RP2040微控制器的多路报警器设计中发挥了重要作用。虽然存在一些局限，但它的处理能力、集成度和灵活性使得我在设计过程中取得了良好的效果。这次设计体验让我更深入地了解了RP2040芯片的特点和应用，也让我对微控制器的设计和实现有了更深入的理解。
