套件中自带演示程序及参考源代码，硬件设计资料随套件发放。

这是基于RP2040 + 10位R2R电阻网络构成的高速DDS信号发生器编程学习套件，通过这个套件，可以达到如下目标：

• RP2040微控制器的使用：
  • SPI总线的使用
  • ST7789V驱动LCD显示屏的使用
  • RP2040可编程IO（PIO）的使用
  • PWM的生成和使用
  • DMA的使用
• MicroPython的编程及Micro-GUI的用户界面设计
• DDS的工作原理及电路实现
  • R-2R电阻网络构成高速DAC的原理、优势及局限性
  • 高频模拟电路的设计 - 调增益、滤波器的设计
• 模拟仿真软件的使用

本学习套件硬件部分支持的功能：

功能框图

• 搭配硬禾学堂专为便携式仪器设计的白色外壳
•  RP2040为核心微控制器
  • 外接2MB Flash用于程序存储
  • 内有264KB SRAM
• USB Type C连接，用于供电、配置器件以及USB通信
• 1.54寸240x240 彩色LCD，用ST7789V驱动
• 一个三向波轮开关 + 2个轻触按键用于输入控制
• 一个轻触按键用于更新固件
• 板上有5V转-5V电荷泵变换器
• 板上有10位R-2R电阻网络用于高速DAC的功能

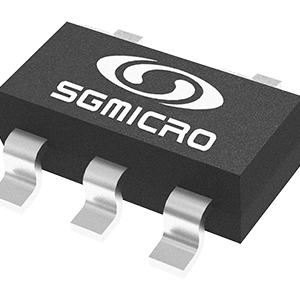

• 板上有一个高速运算放大器SGM8301用于对生成的模拟任意波形进行幅度调节
•  2*6排针用于信号的输出和输入
  • +5V直流电压输出，来自USB端口
  • -5V直流电压输出，最大200mA
  • +3.3V直流电压输出，最大500mA
  • 1路任意波形模拟信号输出：8Vpp、10MHz模拟带宽
  • 1路可编程直流电压输出：-4V ~ +4V之间可调节
  • 1路PWM数字信号输出：3.3Vpp，输出频率和占空比可以与系统主时钟125MHz相关
  • 4路数字或模拟输入/输出

系统演示程序自带功能：

采用开源的MicroPython - Micro GUI编写, 参考了以下项目：

Poor Man's Waveform Generator Based on RP2040 Raspberry-pi-Pico Board

能够通过按键和波轮开关控制生成6种波形 - 正弦波、脉冲、高斯波形、Sinc波形、指数波形以及噪声

能够设置这些波形的主要参数，比如频率、幅度、直流偏移、上升沿、下降沿等

板子的3维效果图

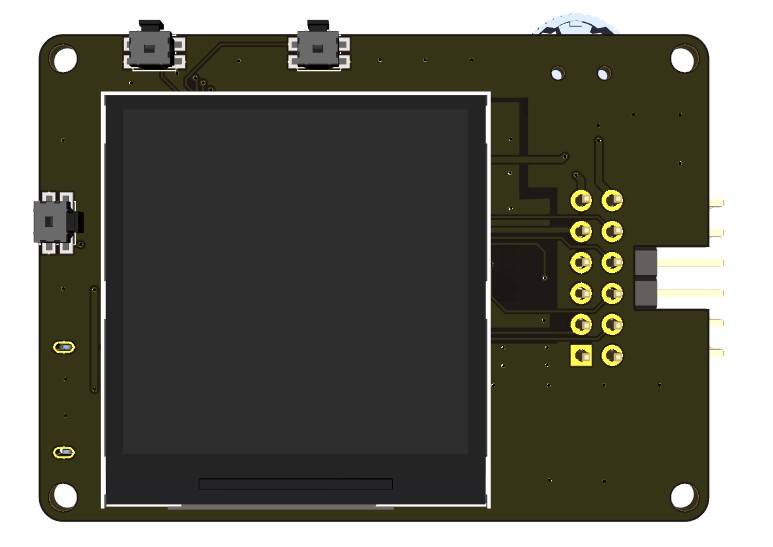

3D效果顶层

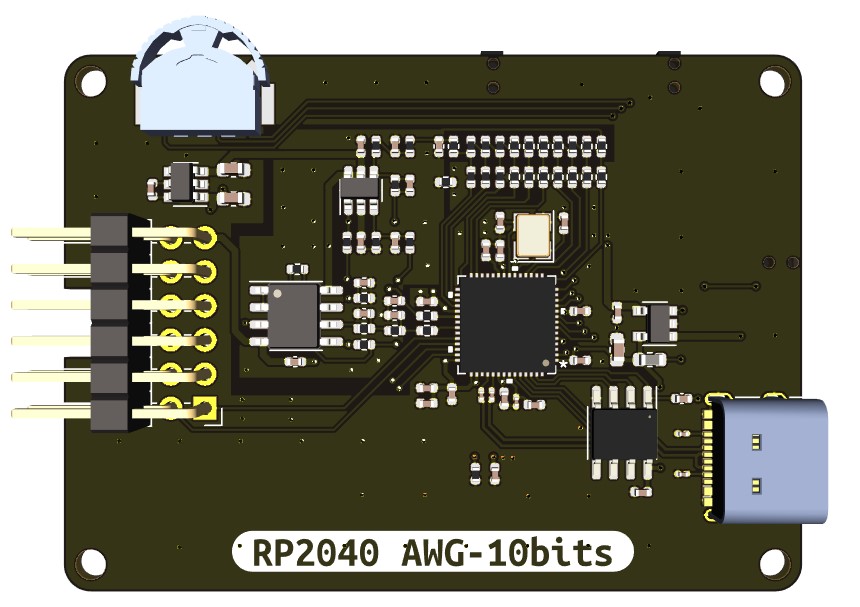

3D效果底层

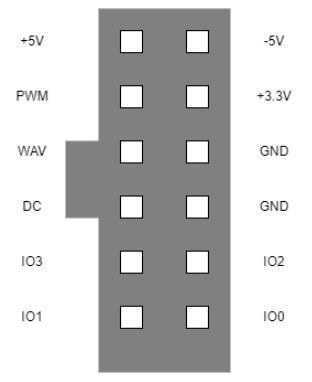

管脚定义：

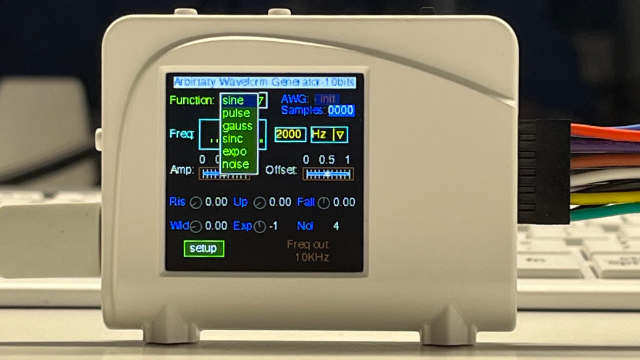

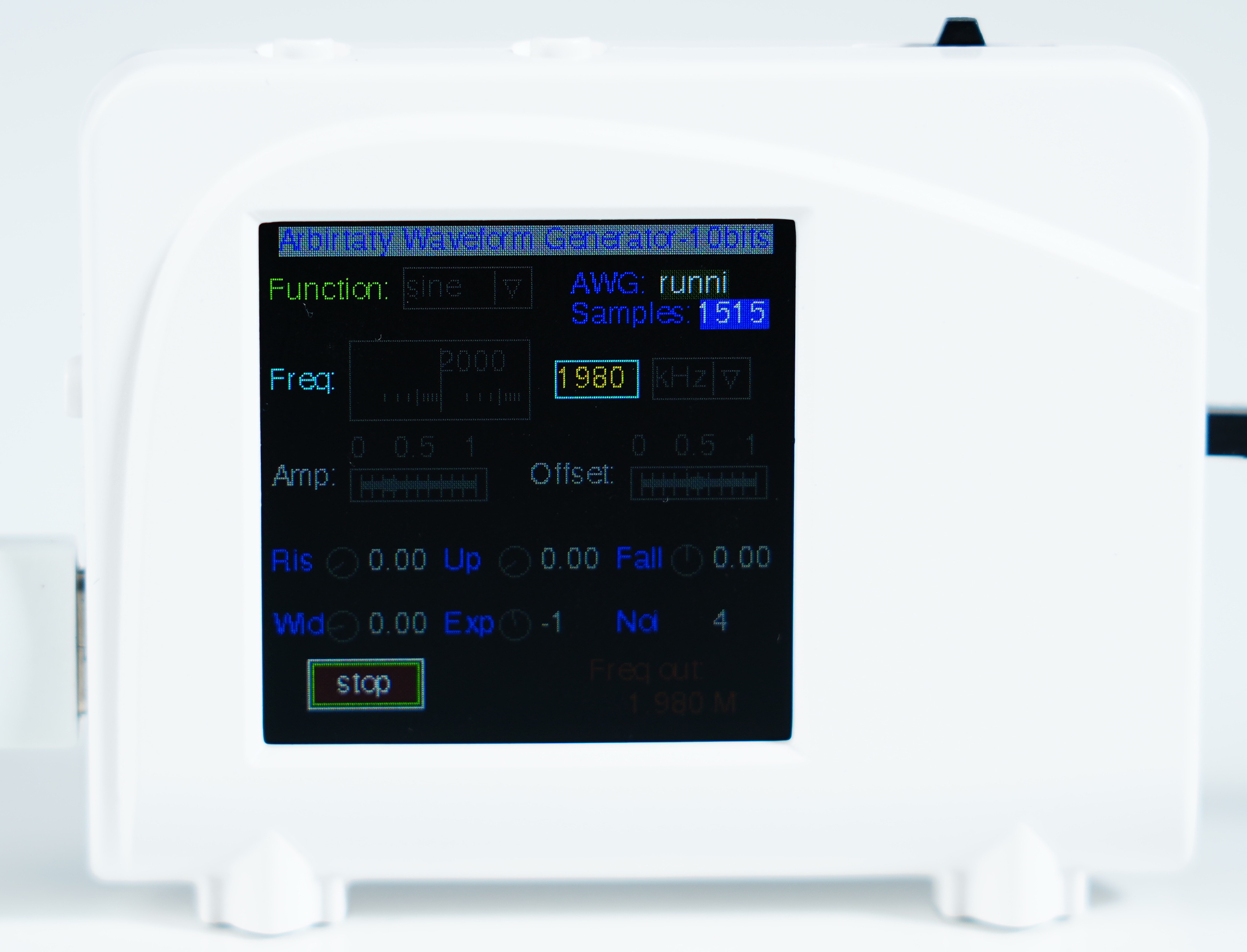

开机后的实物图片：

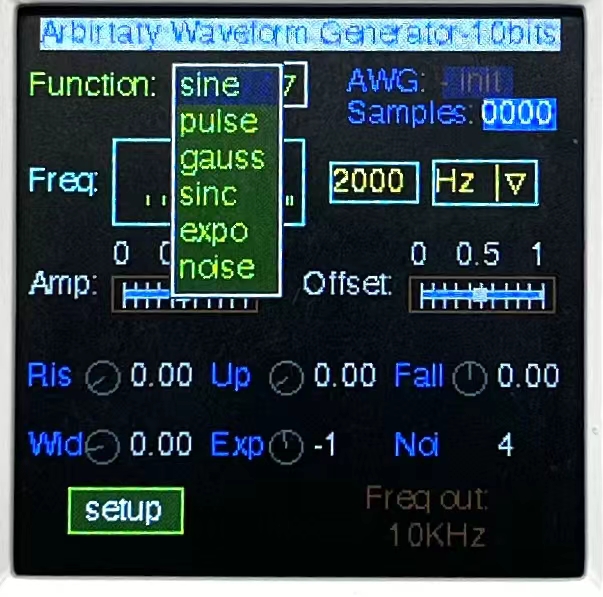

使用MicroPython编程的控制界面

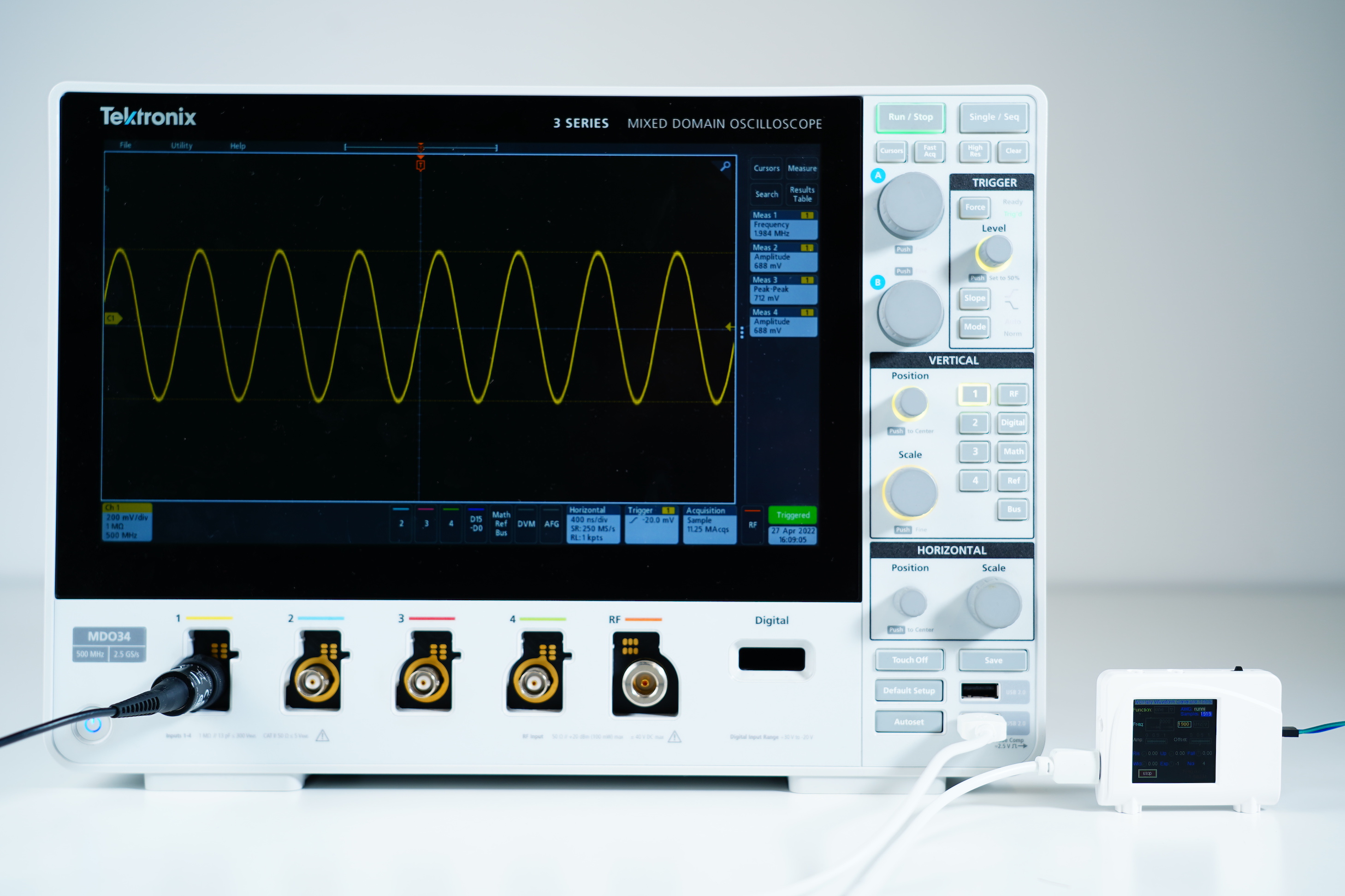

用示波器测量生成的波形

生成的波形实测效果
