基于RP2040微控制器，双通道45Msps示波器、10MHz任意波形发生器、双通道可调电压源，可通过开源上位机仪器界面显示、控制、数据处理。

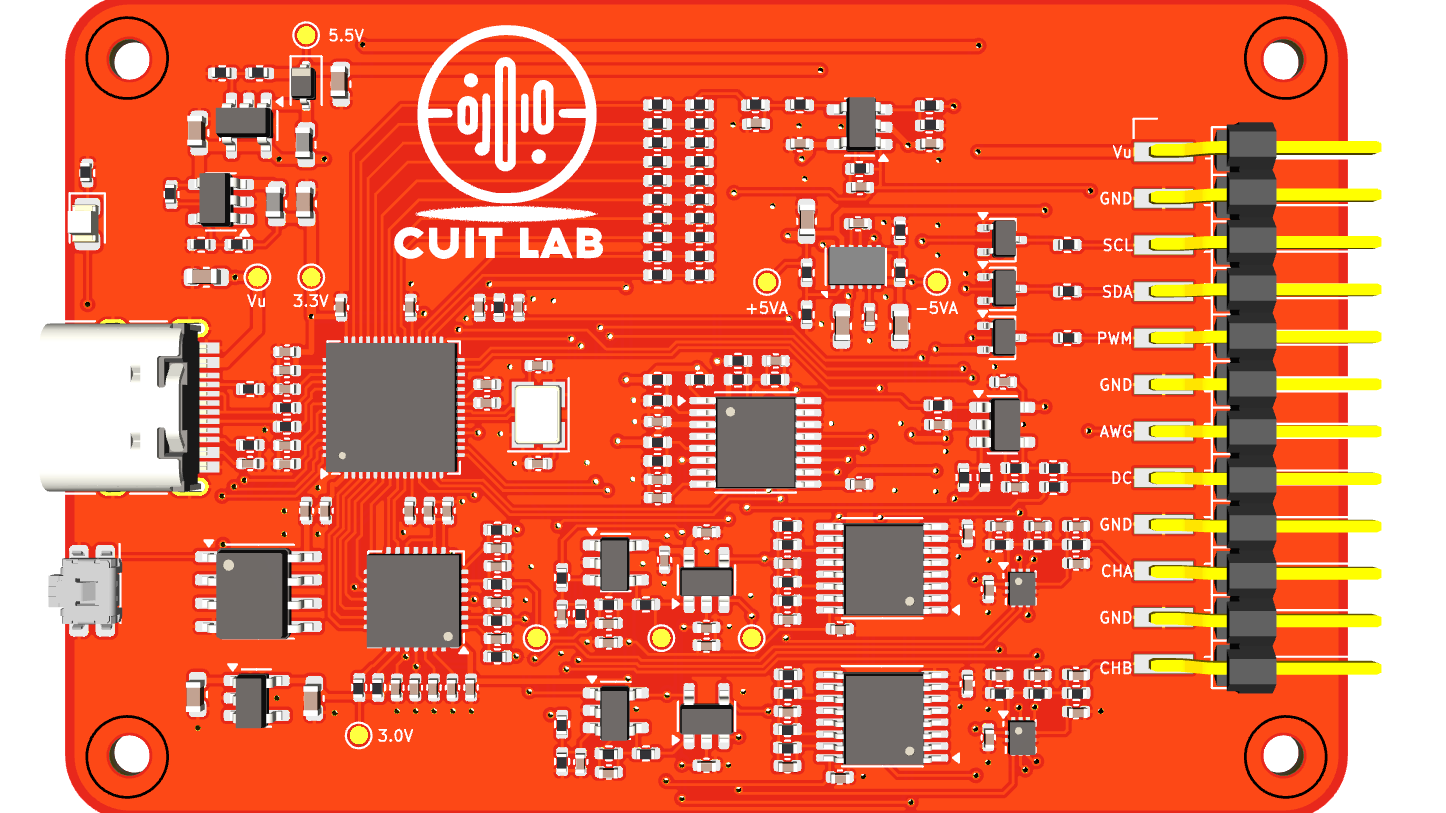

硬件说明：

功能特性：

• 双通道示波器
• • 5MHz模拟信号带宽
  • 8位、45Msps采样率
  • 模拟信号动态范围5mV - 20Vpp
• 单通道任意波形产生：
• • 10MHz模拟信号带宽
  • 10位、100Msps转换率
  • 输出模拟信号最大10Vpp
• 可调直流电压输出：
• • -5V ～ +5V可调
  • 最大输出20mA
• PWM输出
• • 最高1MHz、1%～99%占空比可调
• USB供电电压输出
• • +5V
• I2C接口
• • 可以连接各种I2C外设，读取I2C外设数据并通过上位记进行处理

物理尺寸：

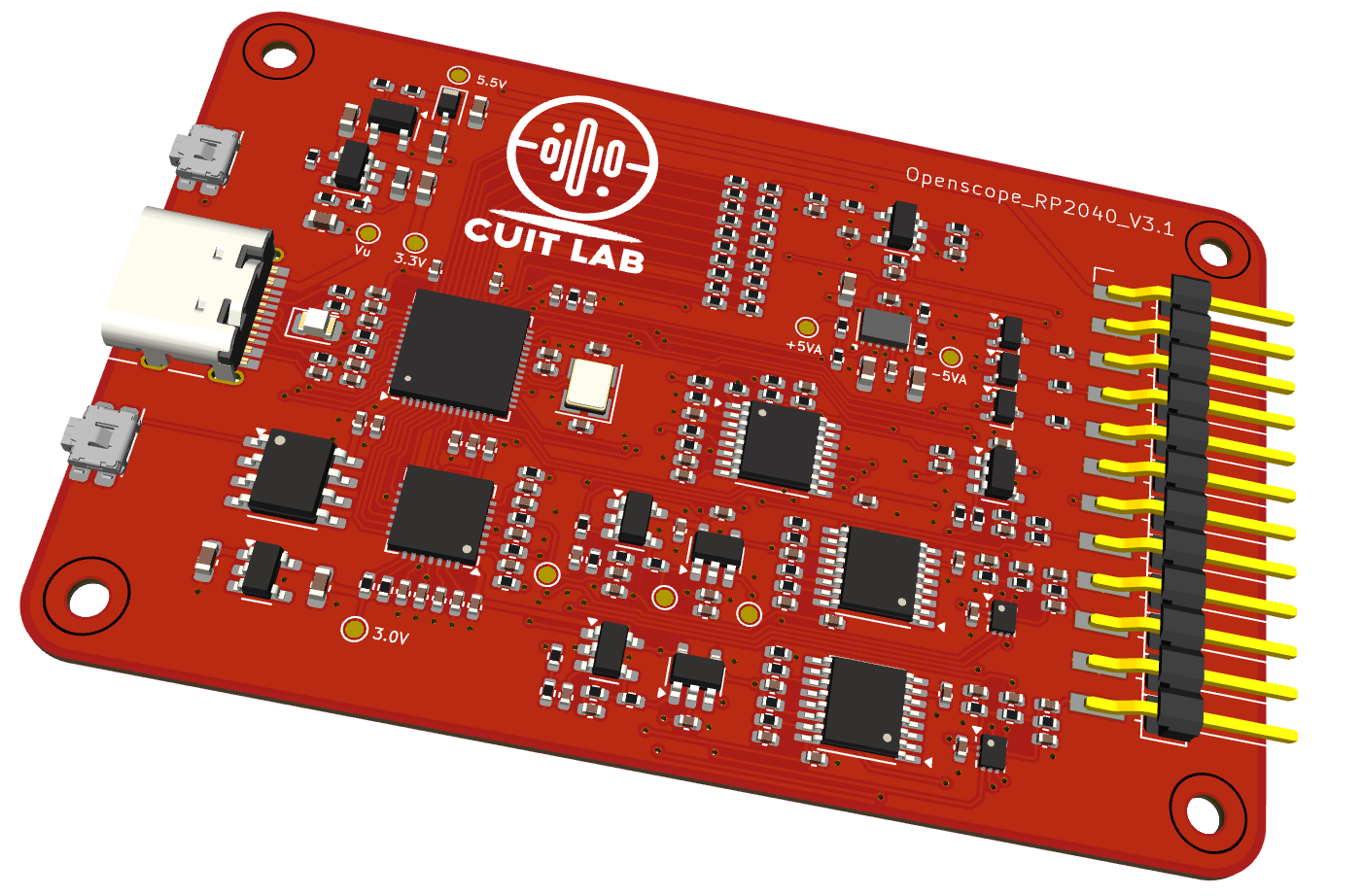

板卡：7cm * 4.5cm

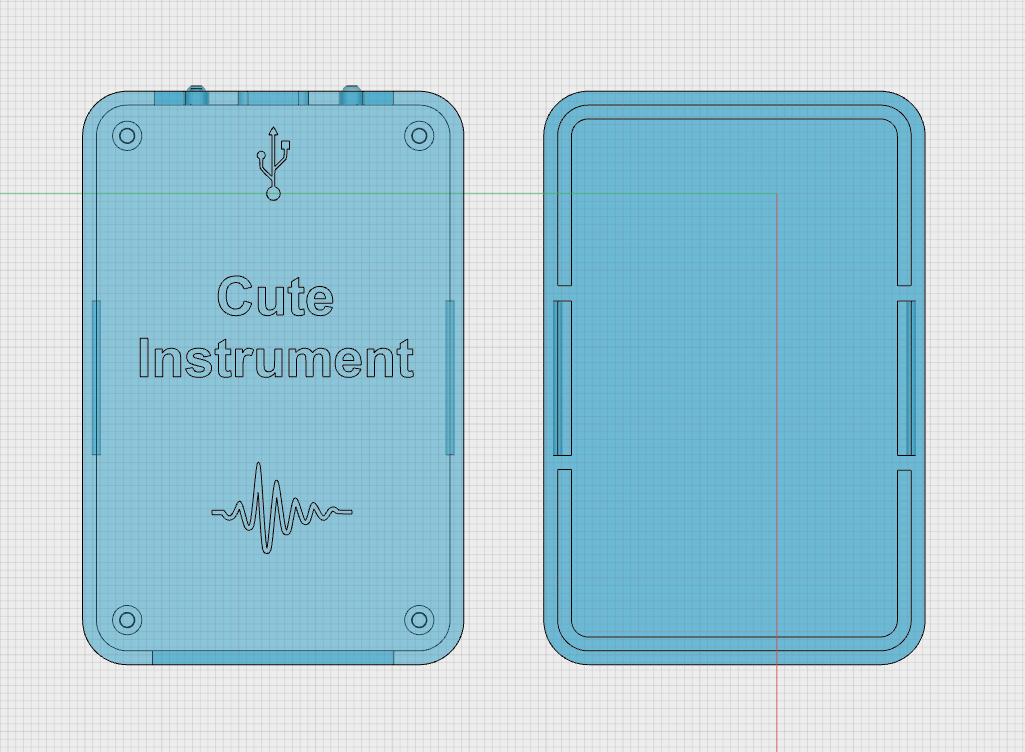

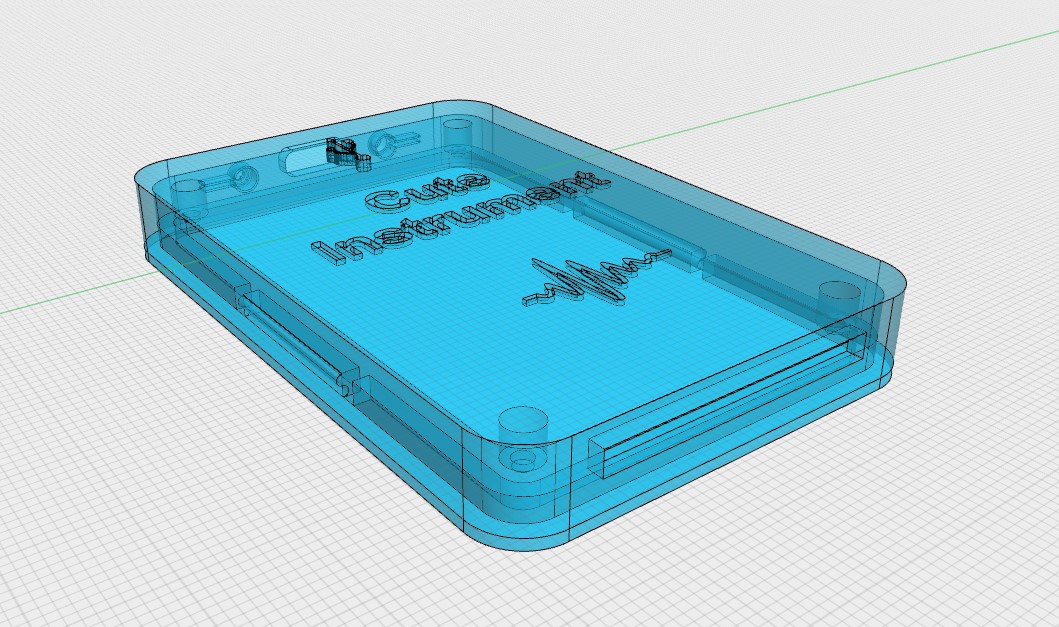

外壳：

3D打印

软件：

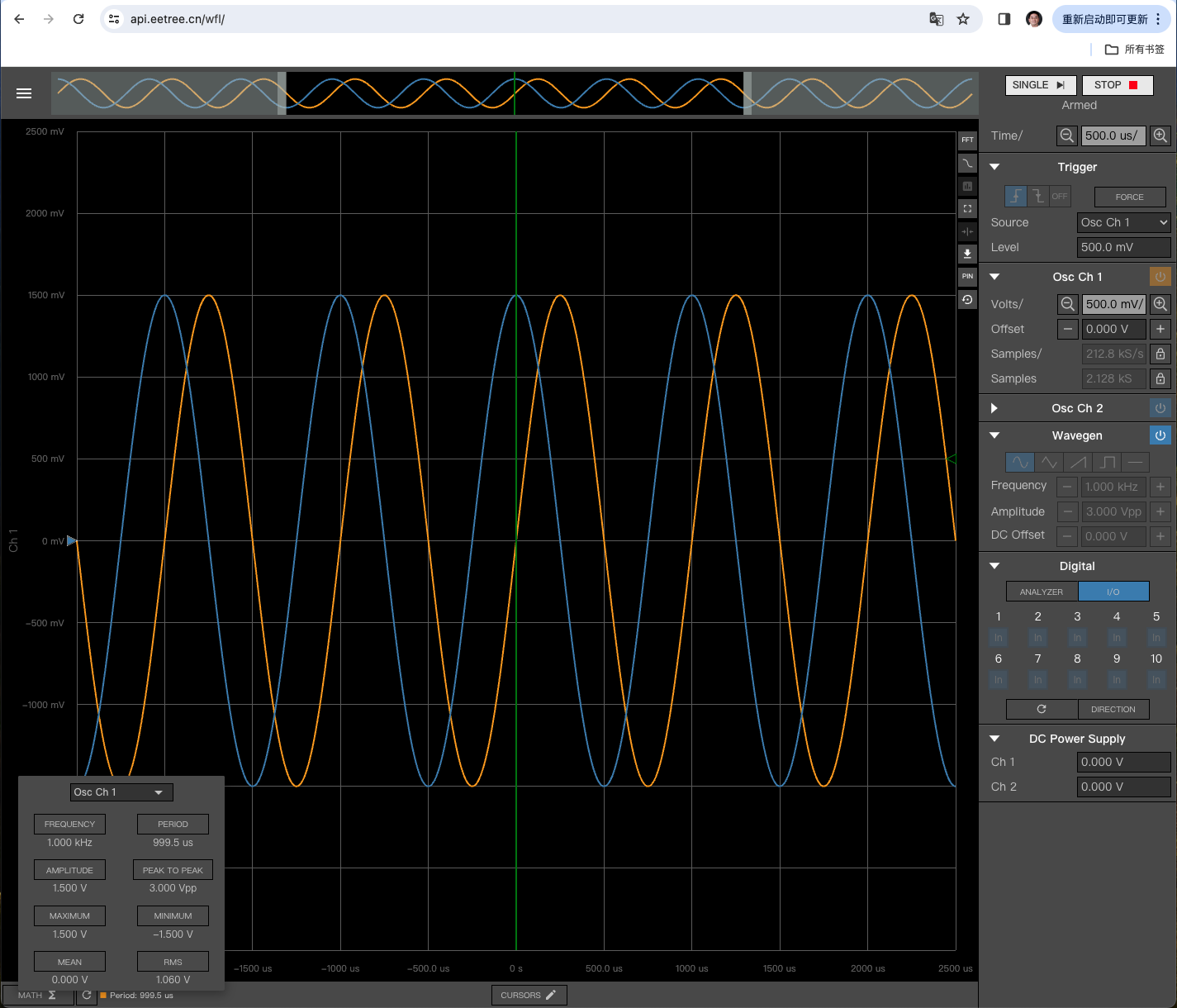

可以在网页里访问的开源仪器界面Waveform Live：

Digilent的开放仪器控制协议
