完成任务一
1、 读取传感器数据并显示。
通过扩展三个Grove 传感器模块,在Wio Terminal的LCD 上测量和显示光照、温度、湿度和电位器输出值,并将数据可视化。Grove 传感器模块即插即用,使用方便。
三个传感器分别是Grove - Light Sensor、Grove-Rotary Angle Sensor、Grove - Temperature & Humidity Sensor
Temperature & Humidity Sensor是温湿度数字传感器,接到Wio Terminal右下角的Grove扩展口.
Light Sensor是模拟光照传感器,通过杜邦线接到BCM23(A2)口。
Rotary Angle Sensor Sensor是电位计,通过杜邦线接到BCM22(A1)口。
采用ARDUINO IDE进行开发工作。
2主要代码片段及解释
//初始化
DHT dht(DHTPIN, DHTTYPE); //Initializing DHT sensor
TFT_eSPI tft; //Initializing TFT LCD
TFT_eSprite spr = TFT_eSprite(&tft); //Initializing buffer
//LCD显示设置
spr.fillSprite(TFT_WHITE); //Fill background with white color
spr.fillRect(0,0,320,50,TFT_RED); //Rectangle fill with dark green
spr.setTextColor(TFT_WHITE); //Setting text color
spr.setTextSize(3); //Setting text size
spr.drawString("XSCC Smart",50,15); //Drawing a text string
spr.drawFastVLine(150,50,190,TFT_DARKGREEN); //Drawing verticle line
spr.drawFastHLine(0,140,320,TFT_DARKGREEN); //Drawing horizontal line
温度显示
spr.setTextColor(TFT_BLACK);
spr.setTextSize(2);
spr.drawString("Temperature",10,65);
spr.setTextSize(3);
spr.drawNumber(t,50,95); //Display temperature values
spr.drawString("C",90,95);
湿度显示
spr.setTextSize(2);
spr.drawString("Humidity",25,160);
spr.setTextSize(3);
spr.drawNumber(h,30,190); //Display humidity values
spr.drawString("%RH",70,190);
旋转角度(电位计)显示
sensorValue = analogRead(sensorPin); //Store sensor values
sensorValue = map(sensorValue,1023,400,0,100); //Map sensor values
spr.setTextSize(2);
spr.drawString("Rotary",160,65);
spr.setTextSize(3);
spr.drawNumber(sensorValue,200,95); //Display sensor values as percentage
//spr.drawString("%",240,95);
光照显示
spr.setTextSize(2);
spr.drawString("Light",200,160);
spr.setTextSize(3);
light = map(light,0,1023,0,100); //Map sensor values
spr.drawNumber(light,205,190); //Display sensor values as percentage
spr.drawString("%",245,190);
- 3功能展示及说明
按设计将各传感器连接到相应端子后,将程序下载到Wio Terminal上,程序开始运行,屏幕上分别显示出温度、湿度、光照和电位计数值。
通过用手遮挡光照传感器可以看到数值发生变化。
通过旋转电位计可以看到显示数值发生变化。
对温湿度传感器进行加温和加湿可以看到显示屏上温度和湿度值的变化。
使用Arduino开发简便快捷高效。传感器和显示屏的库文件都很全,只要简单引用即可,确实是入门的好选择。

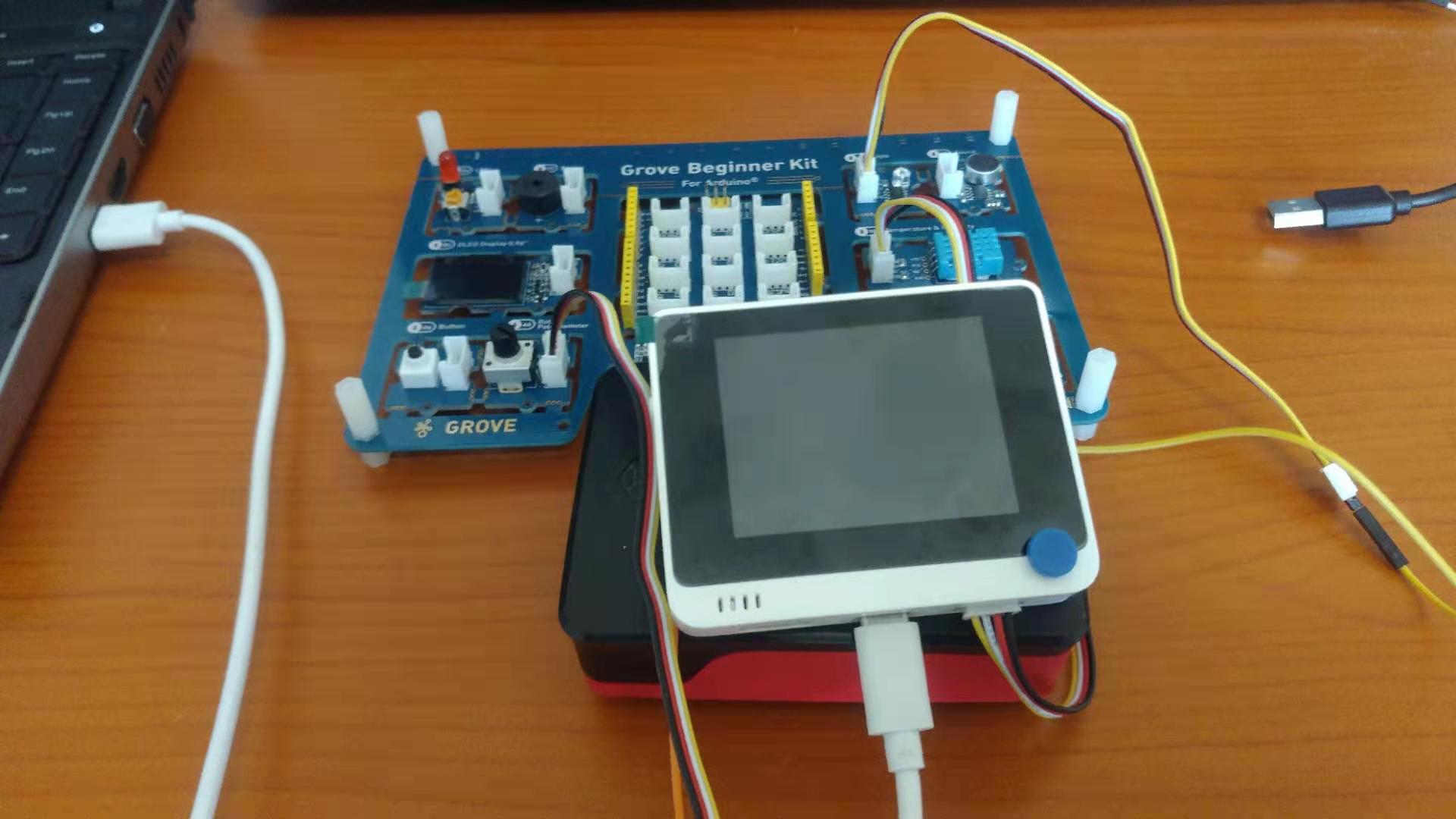

项目接线图

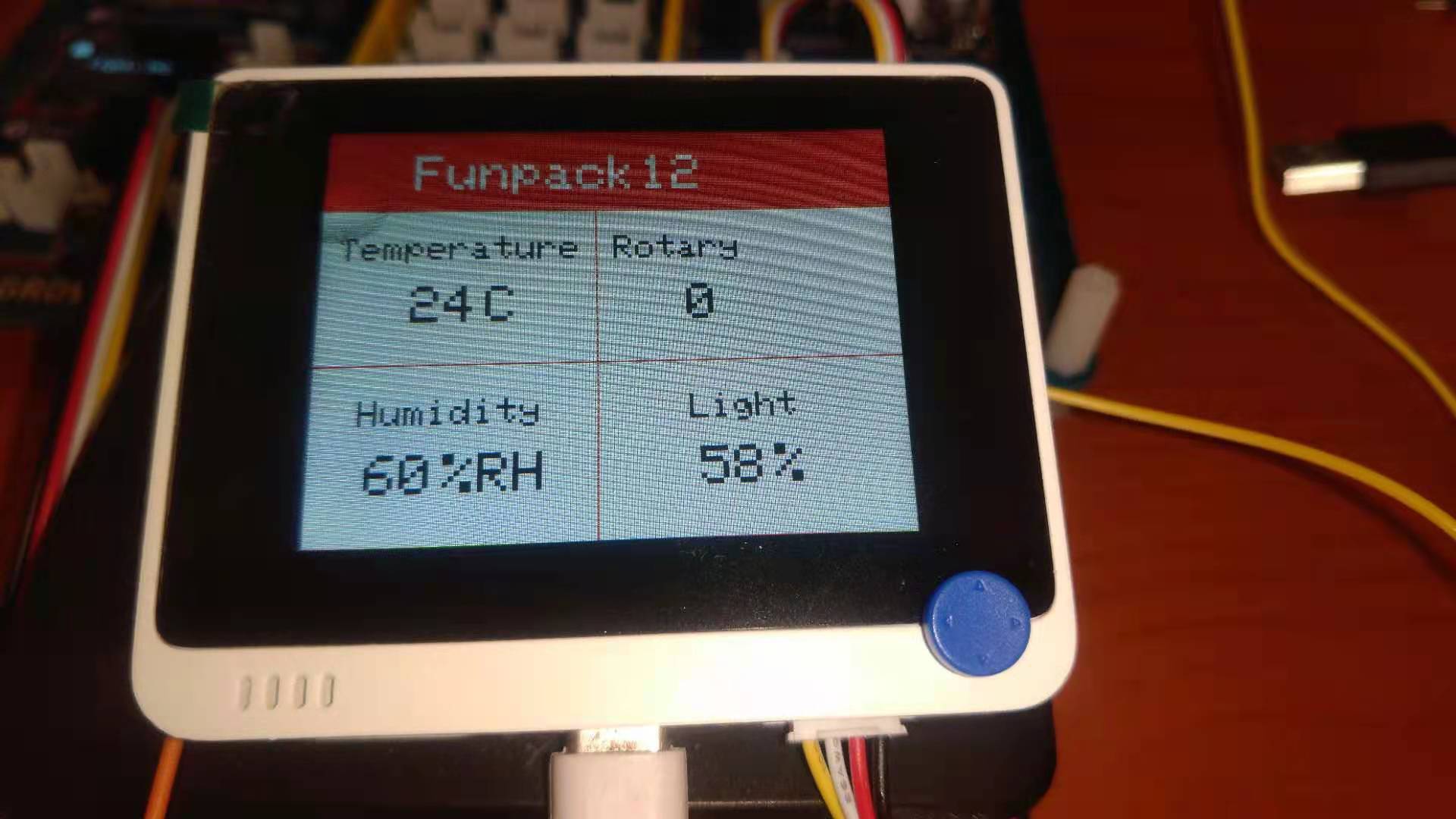

显示结果
- 4对本活动的心得体会
后续可对系统进行进一步扩展,通过板载蓝牙或 WiFi,为系统添加云功能并远程查看收集的数据。
附件下载
接线图
显示效果
Smart.ino
ARDUINO 程序
