内容介绍

项目介绍和创意介绍

随着快餐行业规模持续扩大，传统方式存在很多问题，比如人力成本高、结账速度慢。而现在的自助结账系统的存在很多问题，比如RFID结算系统需改造餐具、云端AI方案依赖网络且延迟高。

为了解决这些问题，本项目采用Wio Lite AI视觉开发套件开发，利用轻量化神经网络，在Wio Lite上完成本地化推理，摆脱云端依赖。用户只需要将取好的餐盘放到摄像头下面，摄像头会自动采集图像，识别出来餐盘里面的食物类型，并自动计算价格，点击结算按钮就会弹出支付二维码。

硬件介绍

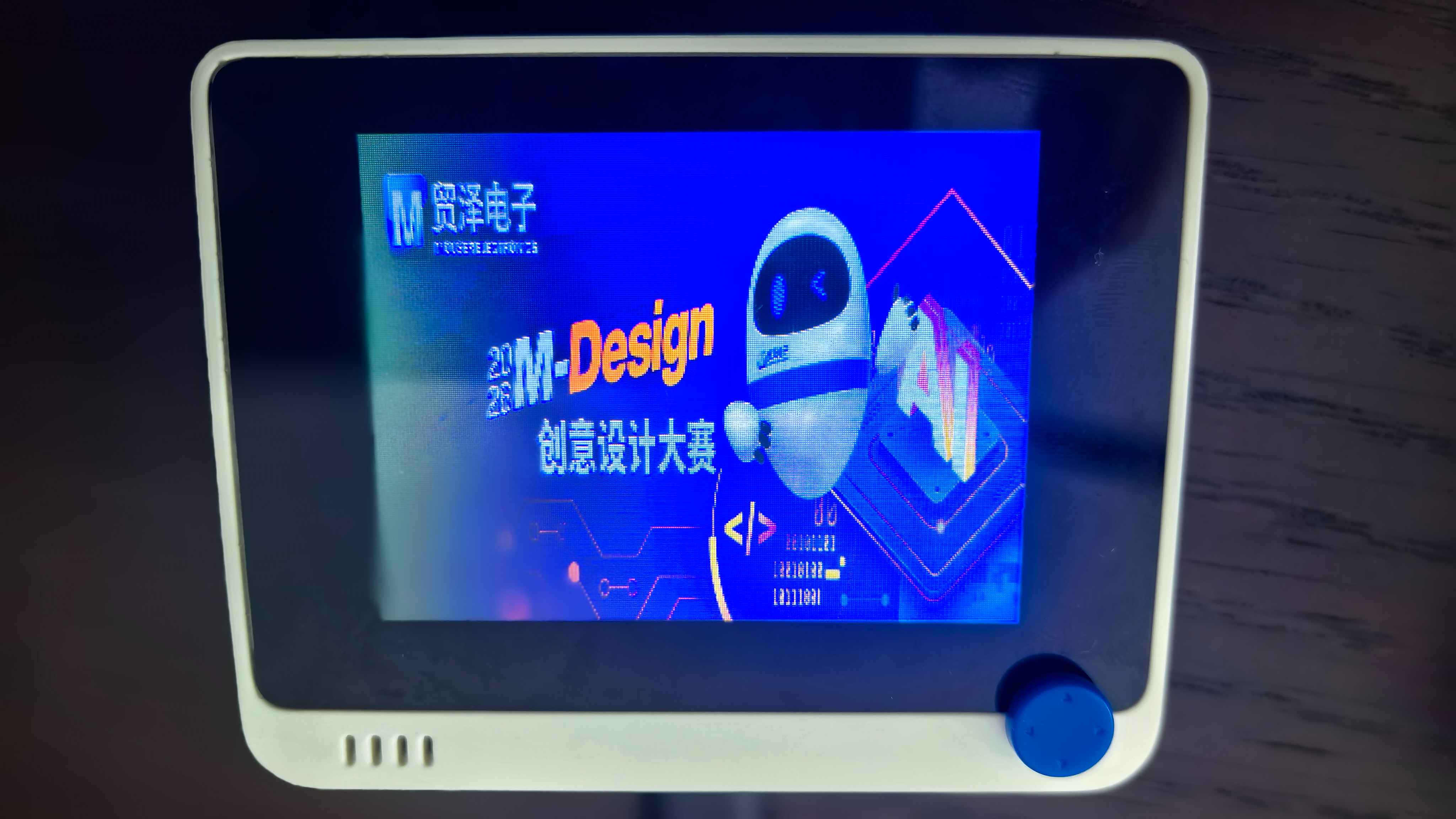

Wio Lite AI是基于STM32H725AE芯片的微控制器视觉开发工具，该芯片是一款Arm Cortex®-M7 32位550 MHz高性能微处理器。单个开发板配有16 MB SPI NOR Flash存储器、8 MB PSRAM，支持双频2.4 GHz/5 GHz Wi-Fi和Bluetooth® 5.1。此外，该套件还包含200万像素DCMI相机模块和2.8英寸电阻式触摸屏RGB LCD，具有开箱即用的特性，便于轻松应用到视觉项目中。

特性

基于Cortex-M7内核的STM32H725AE高性能微控制器，主频高达550Mhz
外扩16MB SPI 串行Flash以及8MB PSRAM
内含2.8寸、分辨率为240x320的电阻式触控显示屏及2百万像素的DCMI 摄像头(OV250)
双频段无线连接：2.4GHz / 5GHz WIFI和蓝牙5.1
1个USB Type-C供电接口及Micro-SD存储外扩接口
提供全套视觉项目的软件开发包

方案框图和项目设计思路介绍

设计过程共有4部分：

图像采集，这里我使用部分网上数据集与自己拍摄的图像作为训练数据集，并做了数据增强增加训练样本数量。
驱动开发，移植TensorFlow Lite Micro，并编写摄像头与LCD驱动代码。
模型训练量化，并使用ST的STM32Cube.AI工具进行量化。
模型部署，编写预处理代码，将摄像头采集的图像数据转换为模型输入的格式，并调整图像的大小、归一化。处理模型的输出，将其转换为具体的菜品识别结果。

软件流程图和关键代码介绍

初始化外设

MPU_Config();

  /* Enable I-Cache---------------------------------------------------------*/
  SCB_EnableICache();

  /* Enable D-Cache---------------------------------------------------------*/
  SCB_EnableDCache();

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */
    SCB->CACR|=1<<2;   //强制D-Cache透写,如不开启,实际使用中可能遇到各种问题
  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_LTDC_Init();
  MX_USART3_UART_Init();
  MX_I2C4_Init();
  MX_DMA_Init();
  MX_DCMI_Init();
  MX_TIM2_Init();
  MX_CRC_Init();
  MX_OCTOSPI1_Init();
  /* USER CODE BEGIN 2 */
  Psram_Init();

HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_3); //XCLK
  OV2640_Init(&OV2640);
  OV2640_ReadID(&(OV2640.ID));
  OV2640_UXGAConfig();
  OV2640_Start();

  ai_init();

AI功能初始化

ai_handle ai_init(void)
{
  network_handle = AI_HANDLE_NULL;

  /* Creating the network */
  ai_network_create(&network_handle, AI_NETWORK_DATA_CONFIG);

  /* Initialize param structure for the activation and weight buffers */
  const ai_network_params params = AI_NETWORK_PARAMS_INIT(
    AI_NETWORK_DATA_WEIGHTS(ai_network_data_weights_get()),
    AI_NETWORK_DATA_ACTIVATIONS(activations)
  );

  /* Initializing the network */
  ai_network_init(network_handle, &params);

  /*Retrieve network descriptor*/
  ai_network_get_info(network_handle, &desc_report);

  /*Copy descriptor info*/
  ai_input[0]= desc_report.inputs[0];
  ai_output[0]= desc_report.outputs[0];

  return desc_report.inputs->data;
}

摄像头中断与模型识别部分

void HAL_DCMI_FrameEventCallback(DCMI_HandleTypeDef *hdcmi)
{
    uint8_t person_flag;

	if(checkout_flag == 0){
    //转换图像为模型可处理的大小
    int i,j;
	if(mode == 1)
	{
		for(i=0; i<224; i++)
		{
			for(j=0; j<224; j++)
			{
				uint16_t bg_color = ((uint16_t *)_OV2640->frame->buffer)[i*320 + j];
				network_input[3*i*224 + 3*j + 0] = ((bg_color>>11)&0xff)<<3;
				network_input[3*i*224 + 3*j + 1] = ((bg_color>>5)&0x3f)<<2;
				network_input[3*i*224 + 3*j + 2] = (bg_color&0x1f)<<2;
			}
		}

		ai_run(network_input, network_output);
		mode = 0;
	}
	else
	{
		mode = 1;
	}

    LCD_Draw_Image(0, 0, 320, 240, (uint16_t *)_OV2640->frame->buffer);

    uint8_t numm = network_max();

	if(numm_his == numm) numm_count++;
	else {numm_count = 0;}
	numm_his = numm;


    if(numm_count >= 3)
	{
		numm_play = numm;
	}
    if(numm_play != 0)
    {
		if(price_flag == 0)
		{
			price_flag = 1;
			price += jiage[numm_play];
		}
        for(int i=0;i<5;i++)
        {
            if(output_labels[numm_play][i] == -1)
            {
				sprintf(str,"%d",jiage[numm_play]);
                LCD_Draw_String(i*32, 0, 320, 240, 32, (char*)str);
                LCD_Draw_hanzi(i*32+16*strlen(str), 0, 44, 0);
                break;
            }
            LCD_Draw_hanzi(i*32, 0, output_labels[numm_play][i], 0);
        }
    }
	else
	{
		price_flag=0;
	}


	if(HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == 0)
	{
		checkout_flag = 1;
	}

	if(price != 0)
	{
		sprintf(str,"%d",price);
		LCD_Draw_String(0, 200, 320, 32, 32, (char*)str);
		LCD_Draw_hanzi(16*strlen(str), 200, 44, 0);
	}
}
	if(checkout_flag == 1)
	{
		LCD_Draw_rectangle(80, 20, 200, 200, 0xFFFF);

	  LCD_Draw_rectangle(80+5, 20+5, 40, 40, 0x0000);
		LCD_Draw_rectangle(80+10, 20+10, 30, 30, 0xFFFF);
		LCD_Draw_rectangle(80+15, 20+15, 20, 20, 0x0000);

		LCD_Draw_rectangle(80+5, 20+5+150, 40, 40, 0x0000);
		LCD_Draw_rectangle(80+10, 20+10+150, 30, 30, 0xFFFF);
		LCD_Draw_rectangle(80+15, 20+15+150, 20, 20, 0x0000);

		LCD_Draw_rectangle(80+5+150, 20+5, 40, 40, 0x0000);
		LCD_Draw_rectangle(80+10+150, 20+10, 30, 30, 0xFFFF);
		LCD_Draw_rectangle(80+15+150, 20+15, 20, 20, 0x0000);
	}

    LCD_Frame_Show();
    OV2640_DMA_Config(_OV2640->frame->buffer, (_OV2640->frame->length)/4);
}
