项目来源：RPScope - 100 MSps 2ch oscilloscope based on Raspberry Pi Pico

该项目是一款基于 RP2040 的双通道示波器。它配备了 100MSps的模数转换器（ADC）、480×320 分辨率的 IPS TFT 显示屏以及一个双通道 100MHz 带宽的前端电路。

软件基于 MicroPython 和 LVGL，通过使用 DMA（直接存储器访问）和 PIO（可编程输入输出）来实现尽可能高的数据吞吐量。

该项目的目标是展示RP2040的可能性。RP2040 是 Raspberry Pi 推出的一款新型微控制器，基于 Arm Cortex M0+ 架构，配备双核处理器，并引入了一种名为 PIO 的新型可编程外设。

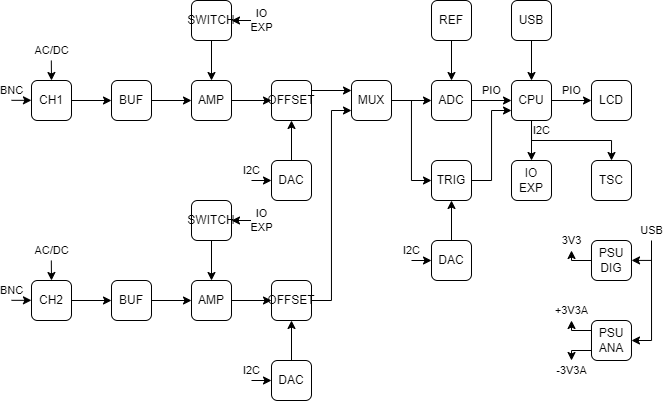

（以下是）图表概览

在这个图表中，我们可以看到示波器的所有组成部分。

• 电源来自 USB，并且为模拟部分和数字部分独立调节。
• 每个模拟级由 3 个运算放大器、一个增益选择器和一个用于偏移的 DAC（数模转换器）组成。AC/DC 的选择通过手动跳线完成（通常情况下，这会通过继电器来实现）。
• 采集模块由多路复用器、模数转换器（ADC）和触发器组成，所有这些都由 PIO（可编程输入输出）控制。
• 一条 I2C 总线控制 3 个 DAC、一个触摸屏控制器（TSC）和一个 I/O 扩展器（用于控制模拟级）。
• LCD 显示屏也是由 PIO 控制的。
