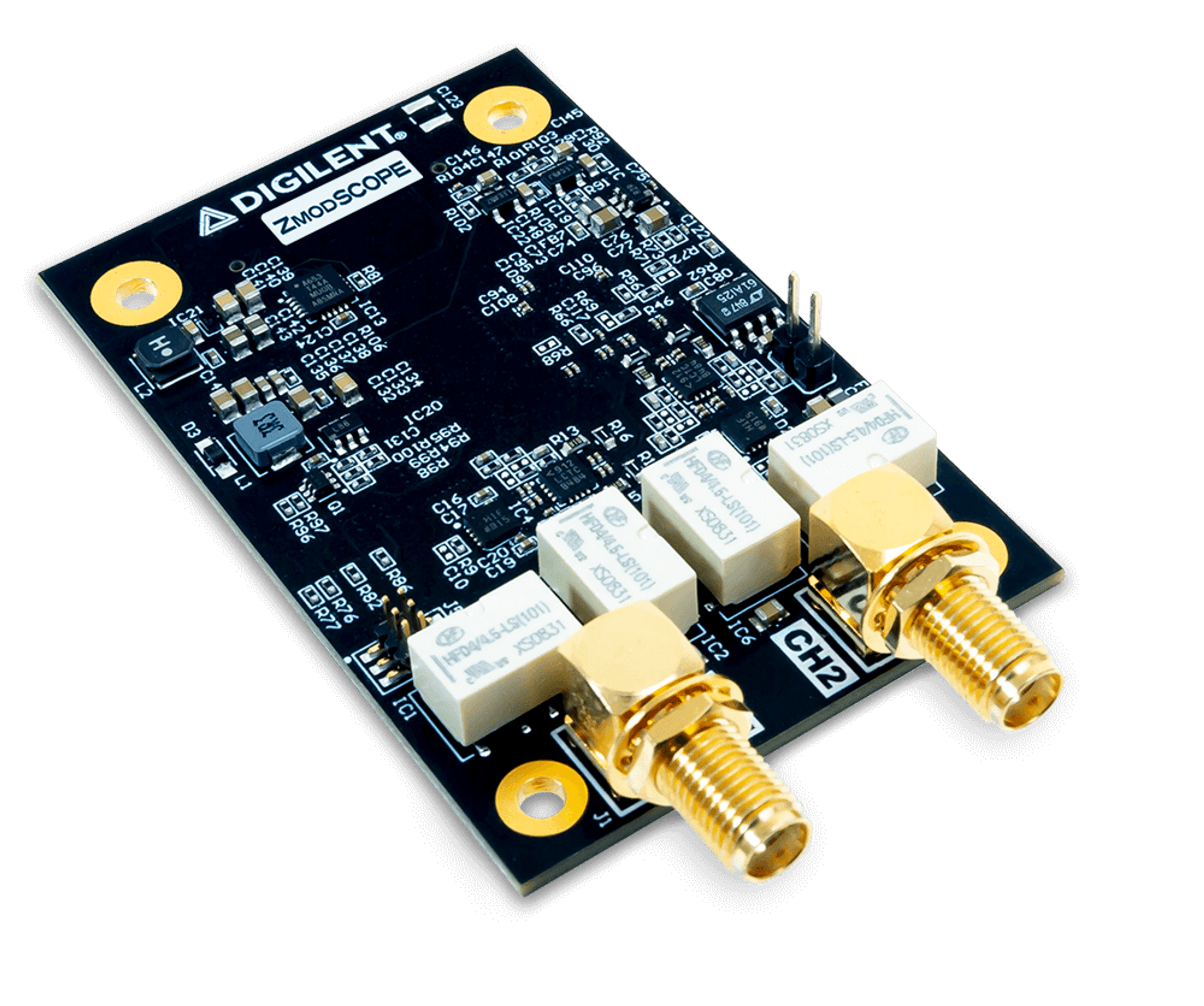

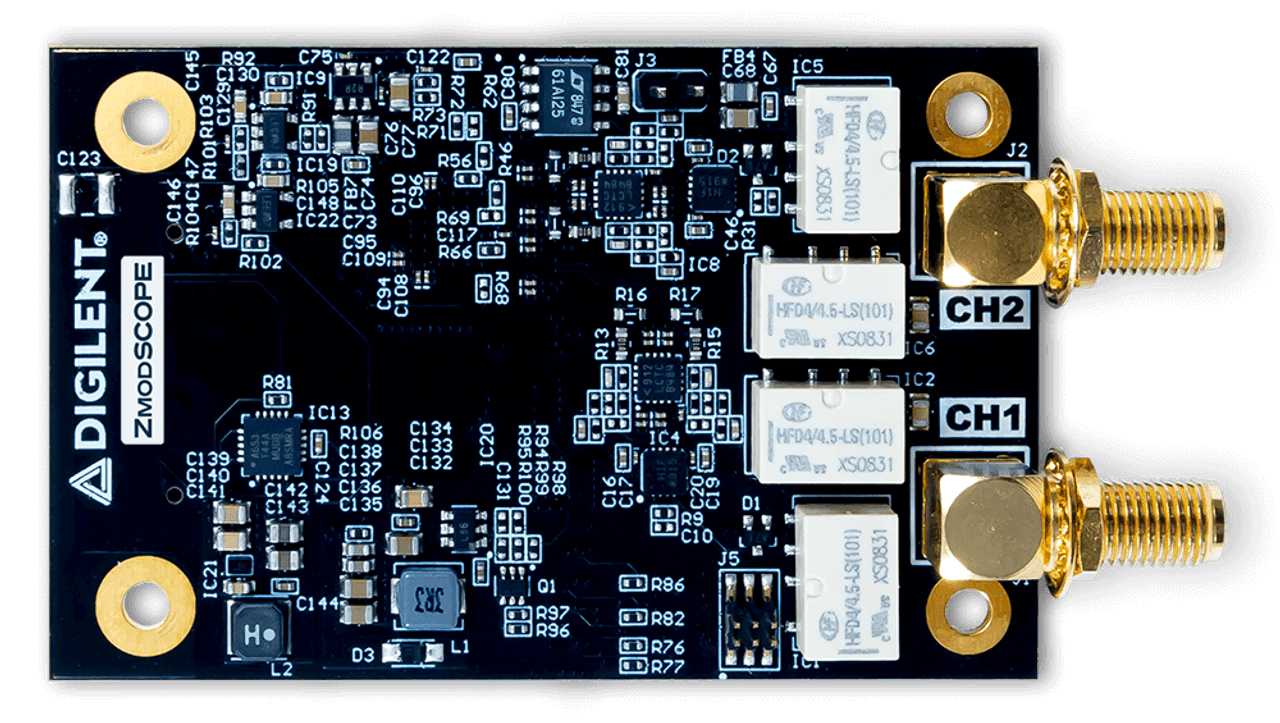

以前称为 Zmod ADC 1410：SYZYGY 兼容双通道 14 位模数转换器模块。

Zmod Scope 1410 系列是 Digilent 首批符合 SYZYGY 标准的扩展模块之一。 SYZYGY 标准提供比 Pmod 更高的速度/带宽数字接口，但其外形尺寸比 FMC 更小且成本更低，使用户能够为其应用配置具有正确 I/O 的 FPGA 开发板。

在SYZYGY载波的驱动下，Zmod Scope可以同时采集两个±25V信号，分辨率为14位，采样率高达1125MS/s。 模拟输入可以使用 SMA 电缆连接到电路。

当与使用 SYZYGY 扩展的基板（如 Eclypse Z7 或 Genesys ZU）耦合时，该组合将作为仪器、高速控制和 SDR 的强大原型平台。 通过利用这些扩展功能，用户可以将更多时间花在解决方案的分析和系统级方面，而不必关注设备的组件级交互。

特性指标：

• 通道数: 2
• 通道类型: 单端
• 分辨率: 14-bit
• 输入范围: ±1V (高增益) 或±25V (低增益)
• 绝对分辨率 0.13mV (高增益) 或3.21mV (低增益)
• 取样率(实时): 40MS/s for 1410-40, 105MS/s for 1410-105, 125MS/s for 1410-125
• 输入阻抗: 1MΩ||18pF
• 模拟带宽:
  • 1410-40: 20 MHz @ 3dB, 8 MHz @ 0.5dB, 4 MHz @ 0.1dB
  • 1410-105: 70 MHz @ 3dB, 30MHz @ 0.5dB, 20 MHz @ 0.1 dB
  • 1410-125: 70 MHz @ 3dB, 30MHz @ 0.5dB, 20 MHz @ 0.1 dB
• 输入保护到: ±50V
