1、任务描述

通过网络实现灯的远程控制灯，同时使用 LED 矩阵进行点亮与反馈。搭配温湿传感器，并通过网络连接到智能云端，可以从远程获取传感器的信息，并显示在MQTT与串口助手上，可以直观的看到目前的相关值与温湿度，进行实话监控，目标是通过网络上传传感器数据，让用户远程查看环境信息。

功能实现：

使用 UNO R4 WiFi 的内置 LED 矩阵，熟矩阵的连接图，与引脚具体的连接方式，确保 Wi-Fi 模块已配置好网络连接。

智能云端，通过使用 Wi-Fi 功能连接到云平台自建服务器（消息发布界面）。

通过接收指令，从云端获取远程指令，包括灯的显示值。

数值反馈，通过发布消息进行LED 矩阵显示，使用矩阵点亮对应的区域。

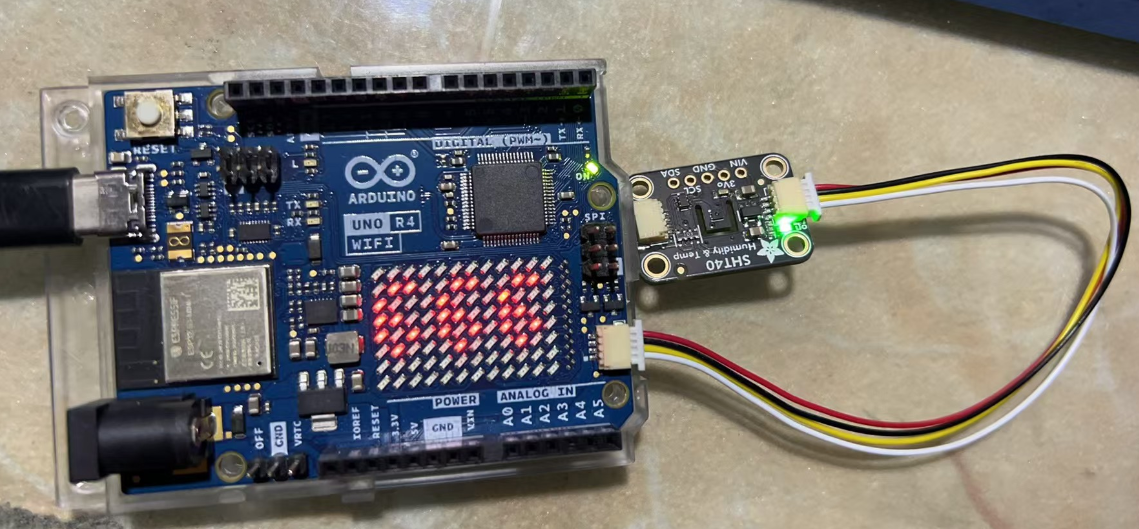

发送的值超过 90% 时，矩阵显示666图标。

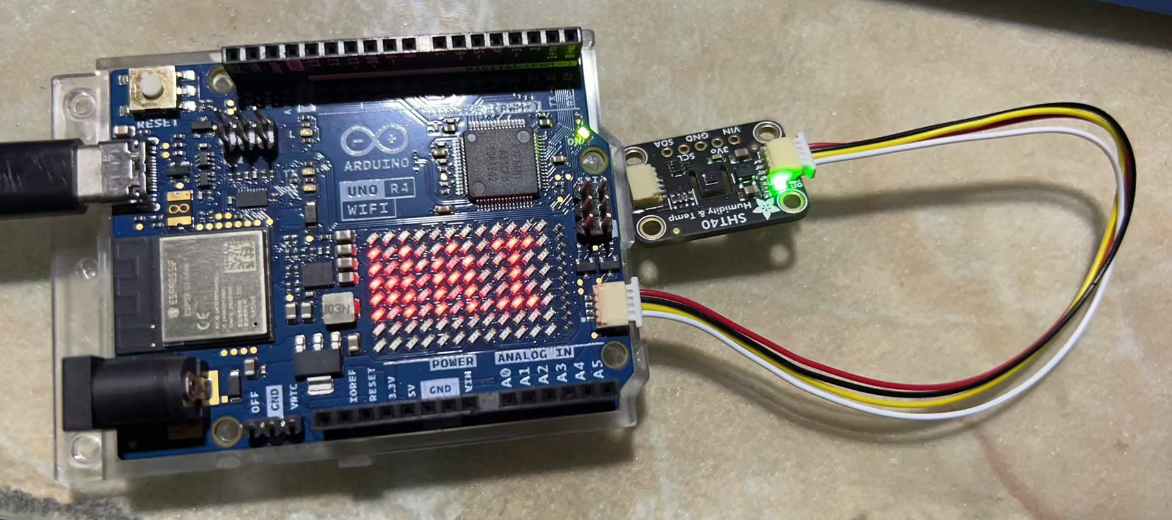

选择传感器，温湿度传感器通过实时监控当前的温湿度值，并把当前的实际值反馈给PC端，传感器与 UNO R4 WiFi 连接通过 Qwiic 连接器简化连接HY1.0的连接器进行与SHT传感器板进行连接。读取传感器数据，实时采集传感器数值。

通过 Wi-Fi 将数据发送到云平台 MQTT ，实时显示数据。

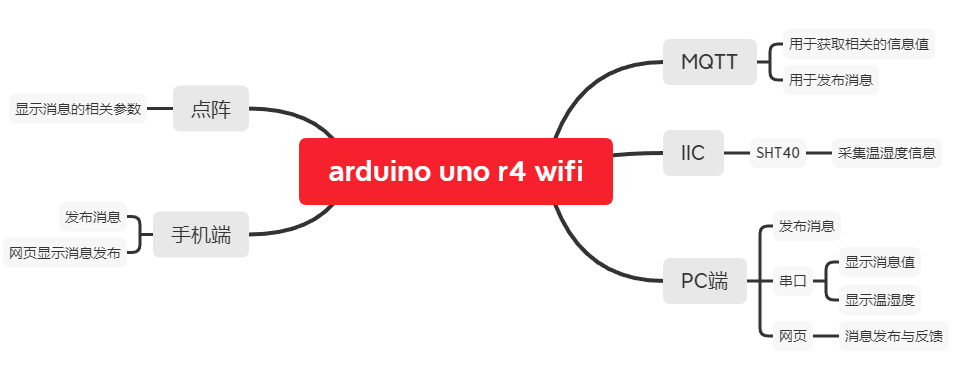

2、代码框架：

框架是以ARduino uno r4 wifi进行扩展，实现远程端，手机与PC通过网络之间进行通信，把目前接收的与发送的信息反馈给UNO R4，进行数据传输，数据采集等。

3、工作代码：

温湿度采集代码：

void loop() {
  // put your main code here, to run repeatedly:
sensors_event_t humidity, temp;

  uint32_t timestamp = millis();
  sht4.getEvent(&humidity, &temp);// populate temp and humidity objects with fresh data
  timestamp = millis() - timestamp;

  Serial.print("Temperature: "); Serial.print(temp.temperature); Serial.println(" degrees C");
  Serial.print("Humidity: "); Serial.print(humidity.relative_humidity); Serial.println("% rH");

  Serial.print("Read duration (ms): ");
  Serial.println(timestamp);

  delay(1000);
  publishMessage_sht40_temperature(String(temp.temperature));
  publishMessage_sht40_humidity(String(humidity.relative_humidity));

}

// Function to publish a message to the MQTT broker
//发布温度信息
void publishMessage_sht40_temperature(const String &message) {
  mqttClient.beginMessage(publish_topic_sht40_temperature);
  mqttClient.print(message);
  mqttClient.endMessage();
}

// Function to publish a message to the MQTT broker
//发布湿度信息
void publishMessage_sht40_humidity(const String &message) {
  mqttClient.beginMessage(publish_topic_sht40_humidity);
  mqttClient.print(message);
  mqttClient.endMessage();
}

任务一远程点灯与消息发布代码：

void connectToWiFi() {
  Serial.print("Attempting to connect to WPA SSID: ");
  Serial.println(ssid);
  while (WiFi.begin(ssid, pass) != WL_CONNECTED) {
    Serial.print(".");
    delay(5000);
  }
  Serial.println("\nYou're connected to the network");
  Serial.print("IP Address: ");
  Serial.println(WiFi.localIP());
}


// Function to connect to MQTT broker and subscribe to a topic
void connectToMQTT() {
  mqttClient.setUsernamePassword(mqtt_user, mqtt_pass);


  Serial.print("Attempting to connect to the MQTT broker.");
  if (!mqttClient.connect(broker, port)) {
    Serial.print("MQTT connection failed! Error code = ");
    Serial.println(mqttClient.connectError());
    while (1)
      ;  // Stay here if the connection fails
  }


  Serial.println("You're connected to the MQTT broker!");


  // Now that we're connected, subscribe to the topic
  subscribeToTopic();
}


// Function to subscribe to a topic and handle messages
void subscribeToTopic() {
  Serial.print("Subscribing to topic: ");
  Serial.println(subscribe_topic);
  mqttClient.subscribe(subscribe_topic);  // Subscribe to the topic


  Serial.print("Waiting for messages on topic: ");
  Serial.println(subscribe_topic);


  // Set the callback function to handle incoming messages
  mqttClient.onMessage(messageReceived);  // Call onMessage() when a message arrives
}


// Function to handle incoming MQTT messages
void messageReceived(int messageSize) {
  String topic = mqttClient.messageTopic();  // Get the topic of the message
  String payload = mqttClient.readString();  // Get the message payload


  Serial.print("Message received on topic: ");
  Serial.println(topic);
  Serial.print("Payload: ");
  Serial.println(payload);


  // Handle the received message if it's a number (assuming it's a string representation of a number)
  if (topic == subscribe_topic) {
    int receivedNumber = payload.toInt();  // Convert payload to an integer
    if (receivedNumber > 90) {
      displayNumber(666);
    } else {
      displayNumber(receivedNumber);
    }
    // Display the number on the LED matrix
  }
}


// Function to display the received number on the LED matrix
void displayNumber(int number) {
  matrix.clear();  // Clear the previous display
  matrix.beginDraw();
  matrix.stroke(0xFFFFFFFF);         // Set the text color (white)
  matrix.textFont(Font_4x6);         // Choose the font size
  matrix.beginText(0, 1, 0xFFFFFF);  // Position for the text
  matrix.println(String(number));    // Print the received number
  matrix.endText();
  matrix.endDraw();
}

4、工作效果：

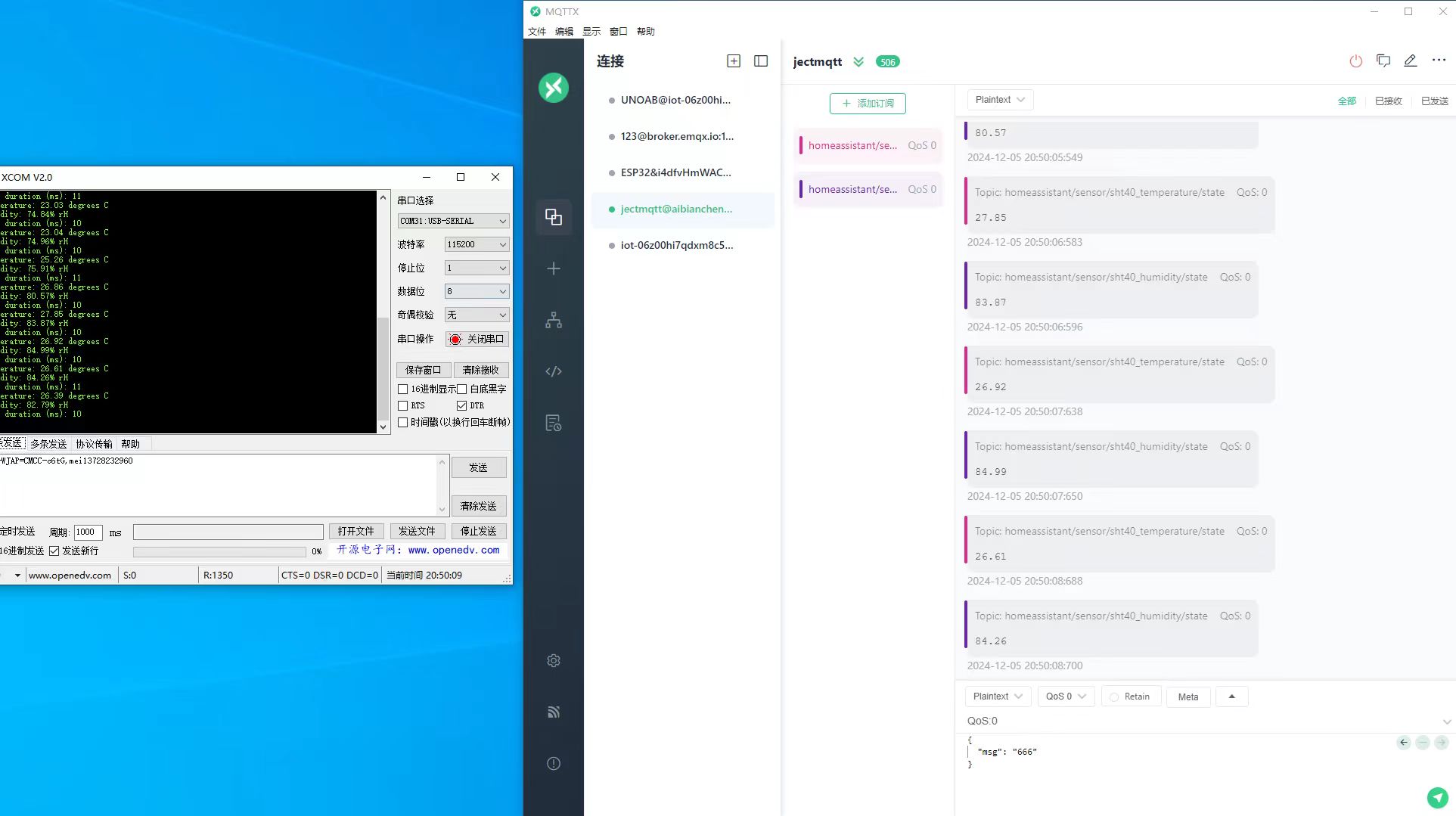

使用MQTT与串口监视器显示的数值图：

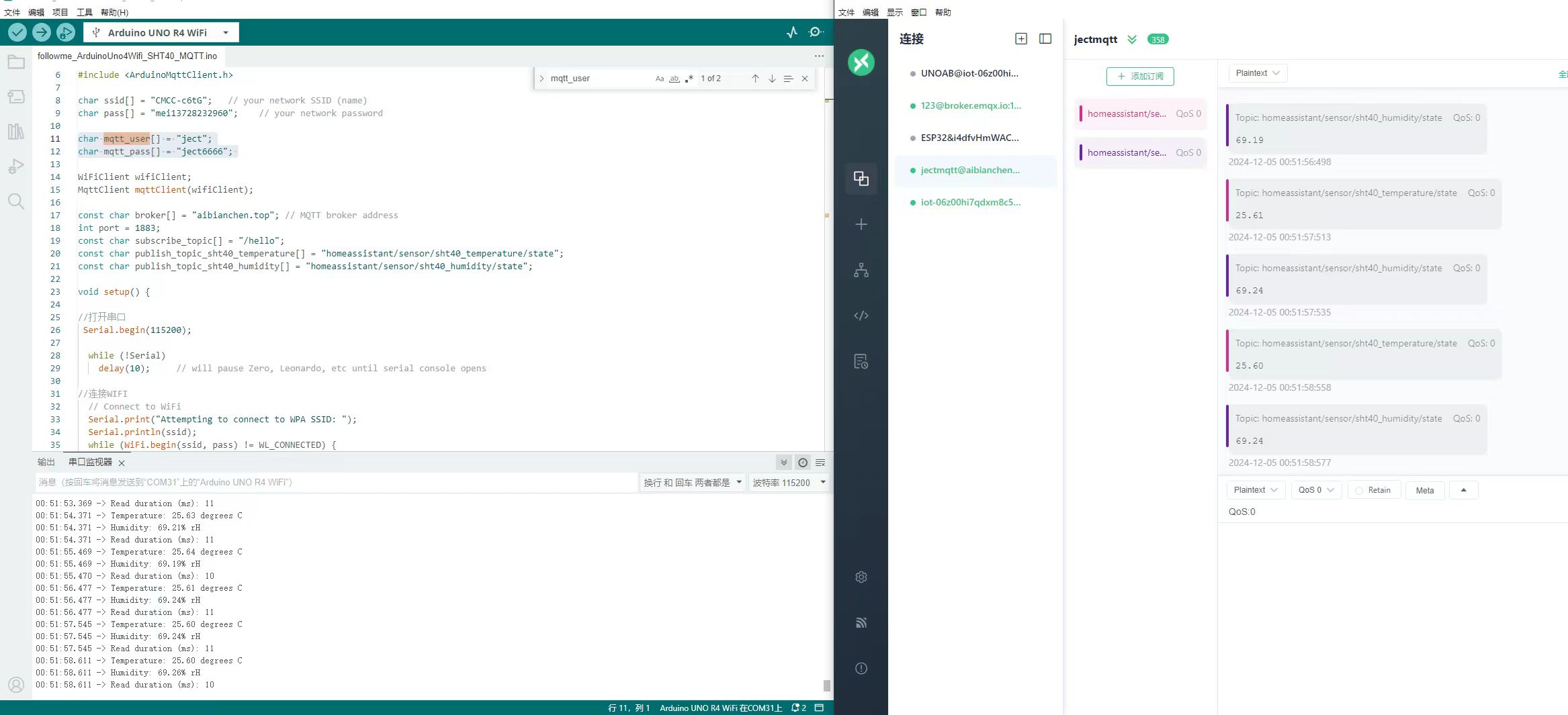

使用MQTT与串口助手显示的数据信息图：

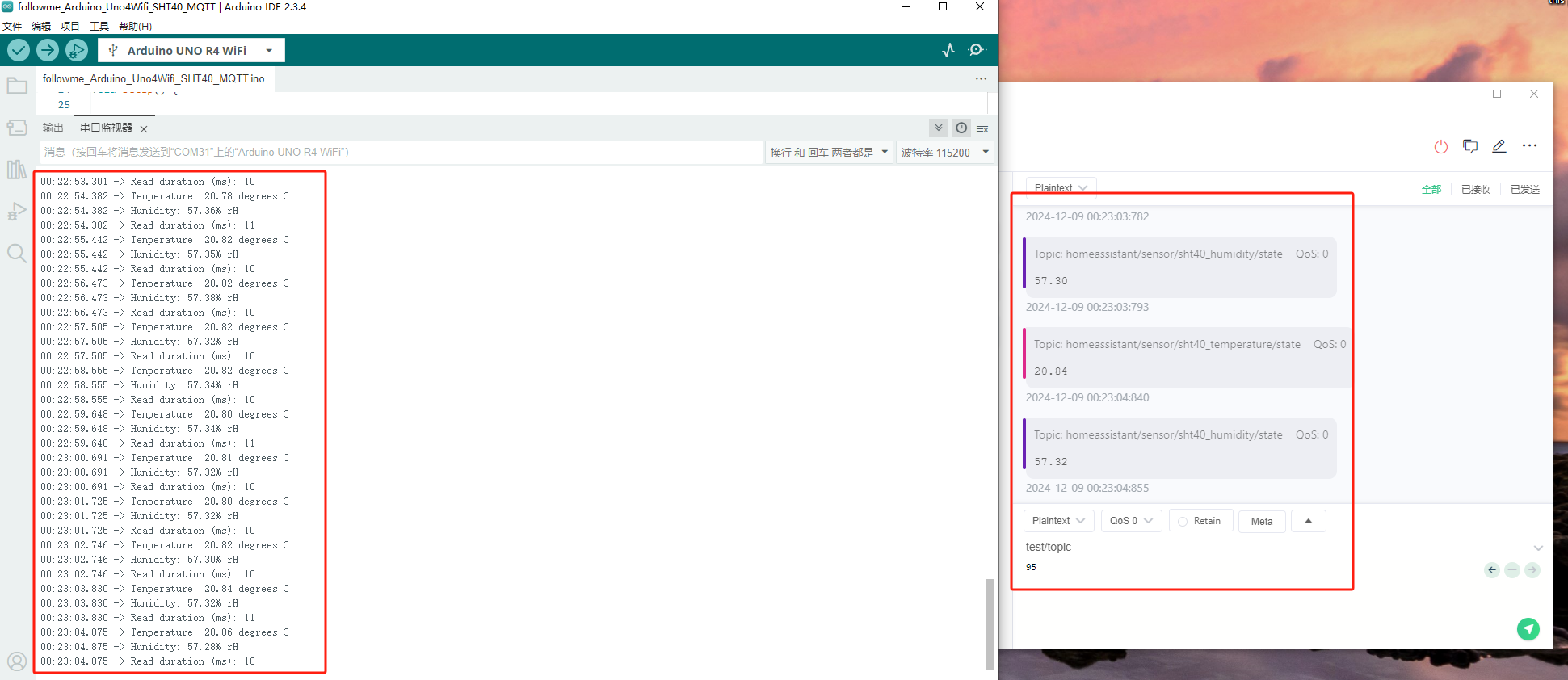

使用MQTT与串口监视器显示的温湿度数据信息图：

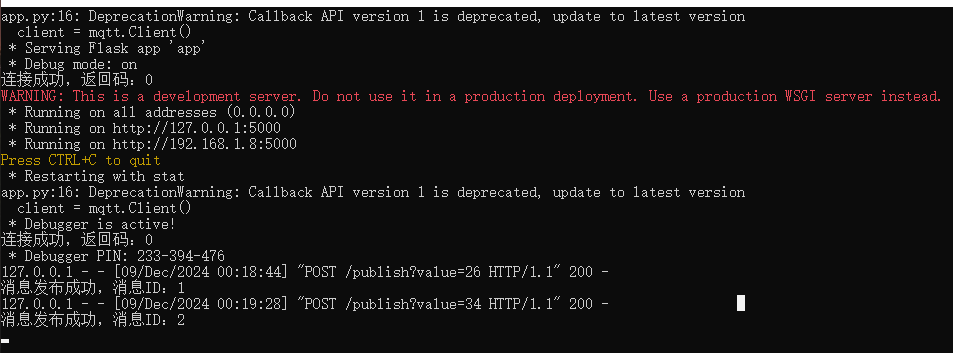

消息发布成功日志图：

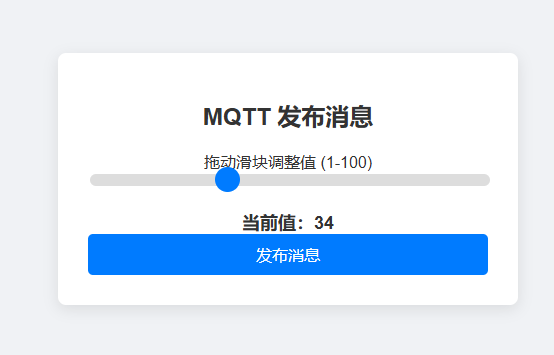

消息发布滑块条：

总结：

通过Arduino Uno R4 WiFi开发板，实现了远程灯控与温湿度监控的智能系统。系统利用Wi-Fi模块连接到自建的智能云端服务器，实现远程指令的接收与传感器数据的上传。通过LED矩阵，系统能够直观地显示远程指令与传感器数据的反馈，当特定数值超过90%时，矩阵会显示“666”图标。

在硬件连接方面，采用Qwiic连接器简化了UNO R4 WiFi与SHT温湿度传感器的连接。在软件实现上，系统通过MQTT协议与云端进行通信，确保了数据的实时性和可靠性。

通过MQTT与串口监视器的显示，用户可以清晰地看到当前的温湿度数据、指令反馈等信息。系统还具备消息发布功能，能够实时记录并显示消息发布的成功日志。
