上手玩转 Arduino UNO R4 WiFi 云端控制LED矩阵
项目概述
Arduino UNO R4 WiFi是Arduino推出的新一代开发板，它融合了瑞萨电子RA4M1微处理器与ESP32-S3的强大功能，为创客和开发者提供了一个功能丰富、性能优越的开发平台。本项目使用Arduino R4 WiFi板载的LED矩阵，结合ESP32提供的WiFi Server，在开发板上托管了一个Web控制界面，同时基于魔改的LED驱动库，实现LED矩阵的亮度可调可变，并在此基础上实现了一系列动画效果。
硬件架构
核心处理器
- 主控制器：Renesas RA4M1 (Arm® Cortex®-M4)
- 时钟频率：48 MHz
- SRAM：32 KB
- Flash存储：256 KB
- 无线通信：ESP32-S3模块
- 支持WiFi和蓝牙双模通信
- 可独立编程功能
板载资源
- 12x8 LED矩阵显示屏
- 全可编程控制
- 支持动态显示和动画效果
- 适合数据可视化展示
- Qwiic连接器
- 即插即用设计
- 兼容I2C接口设备
- 扩展性强
- 模拟/数字接口
- 12位DAC
- CAN总线接口
- 集成运算放大器
- 24V容差的输入/输出接口
创新特性
1. 向下兼容性
保持与UNO R3完全兼容的引脚布局和尺寸规格，确保用户现有项目和扩展板可以无缝迁移，降低升级成本。
2. 增强型处理能力
- 更大的存储空间
- 更快的处理速度
- 支持复杂算法处理
- 精确的实时计算能力
3. 无线通信集成
- 内置WiFi功能
- 支持远程控制
- 物联网应用支持
- 云平台连接
- 蓝牙功能
- 近场通信
- 移动设备连接
- 低功耗传输
4. 创新型调试功能
- 运行时错误诊断
- 代码定位功能
- 故障原因提示
- 开发效率提升
应用场景
1. 教育领域
- 编程教学
- 电子制作
- 创客教育
- STEM课程开发
2. 物联网应用
- 智能家居控制
- 环境监测
- 远程数据采集
- 设备联网控制
3. 原型开发
- 产品概念验证
- 快速原型制作
- 功能测试
- 方案可行性研究
设计优势
- 一体化解决方案
- 集成无线通信
- 板载显示功能
- 丰富的接口资源
- 完整的开发生态
- 易用性设计
- 即插即用接口
- 简化的编程环境
- 友好的调试功能
- 详细的错误提示
- 扩展性能力
- 兼容现有模块
- 支持多种通信协议
- 丰富的外设接口
- 灵活的供电选项

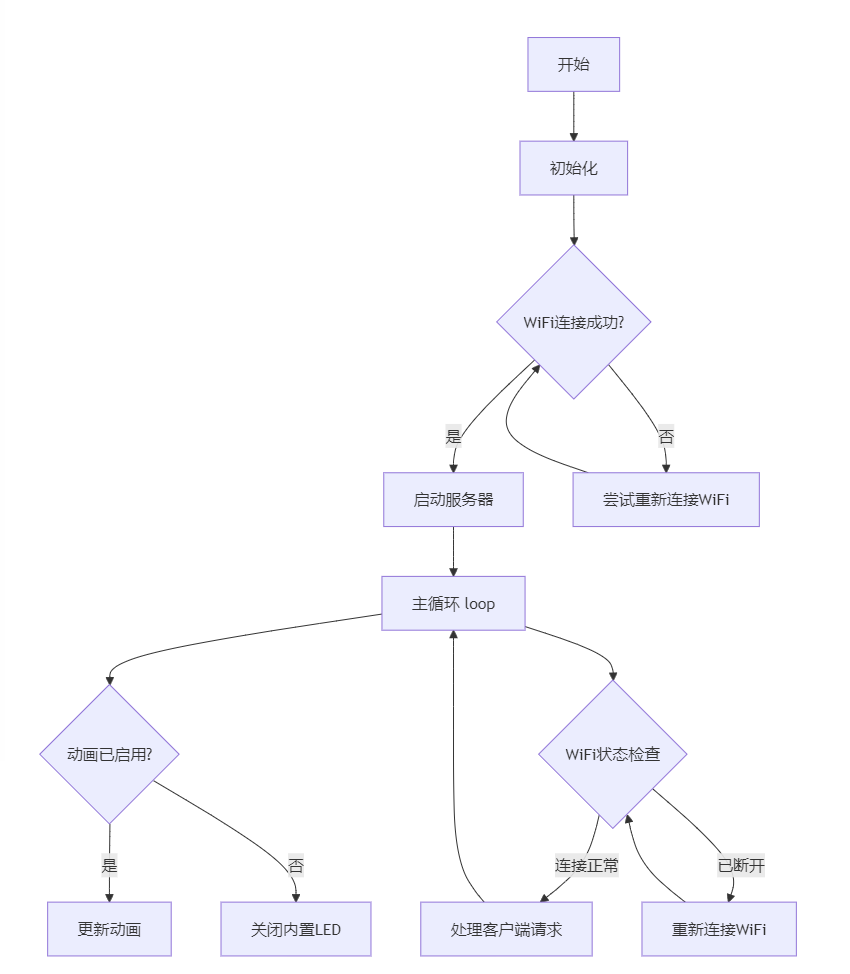

软件流程图
主要代码片段及说明
1. 初始化
void setup() {
Serial.begin(9600);
pinMode(LED_BUILTIN, OUTPUT);
matrix.begin();
matrix.clear(); // 清空显示
initSnake();
// 播放启动动画
currentMode = STARTUP;
animationEnabled = false;
setLight(80); // 设置初始亮度
randomSeed(analogRead(0)); // 初始化随机数生成器
// 连接WiFi
connectToWiFi();
server.begin();
printWifiStatus();
}
2. 连接WiFi
void connectToWiFi() {
int attempts = 0;
while (status != WL_CONNECTED && attempts < 10) {
Serial.print("尝试连接到 SSID: ");
Serial.println(ssid);
status = WiFi.begin(ssid, pass);
attempts++;
delay(5000);
}
if (status != WL_CONNECTED) {
Serial.println("连接失败，请检查WiFi认证配置");
}
}
尝试连接指定的WiFi网络，最多尝试10次，每次间隔5秒。如果连接失败，输出错误信息提示用户检查WiFi凭证。
3. 主循环
void loop() {
// 处理动画
if (animationEnabled) {
digitalWrite(LED_BUILTIN, 1);
if (currentMode == STARTUP) {
// 播放启动动画
playAnimation(LEDMATRIX_ANIMATION_STARTUP, sizeof(LEDMATRIX_ANIMATION_STARTUP) / sizeof(LEDMATRIX_ANIMATION_STARTUP[0]));
} else {
updateAnimation();
}
} else {
digitalWrite(LED_BUILTIN, 0);
}
// 检查WiFi连接
if (millis() - lastWifiCheck > WIFI_CHECK_INTERVAL) {
if (WiFi.status() != WL_CONNECTED) {
Serial.println("WiFi connection lost. Reconnecting...");
connectToWiFi();
}
lastWifiCheck = millis();
}
// 处理客户端请求
WiFiClient client = server.available();
if (client) {
handleClient(client);
}
}
主循环中，首先根据animationEnabled标志处理动画显示。如果启用了动画，根据当前模式更新显示。此外，定期检查WiFi连接状态，如果断开则尝试重新连接。最后，监听客户端的连接请求，处理HTTP请求。
4. 处理客户端请求
void handleClient(WiFiClient client) {
String currentLine = "";
boolean currentLineIsBlank = true;
while (client.connected()) {
if (client.available()) {
char c = client.read();
if (c == '\n' && currentLineIsBlank) {
sendResponse(client);
break;
}
if (c == '\n') {
handleRequest(currentLine);
currentLine = "";
currentLineIsBlank = true;
} else if (c != '\r') {
currentLineIsBlank = false;
currentLine += c;
}
}
}
delay(1);
client.stop();
}
读取客户端发送的数据，解析HTTP请求行。根据请求内容调用handleRequest函数处理具体的操作请求，最后发送响应给客户端并关闭连接。
5. 发送响应
void sendResponse(WiFiClient client) {
// HTTP头
client.println("HTTP/1.1 200 OK");
client.println("Content-type:text/html");
client.println("Connection: close");
client.println();
// HTML页面
client.println("<!DOCTYPE HTML>");
client.println("<html lang='zh-CN'>");
client.println("<head>");
// 页面样式和脚本...
client.println("</head>");
client.println("<body>");
// 页面内容...
client.println("</body></html>");
}
构建并发送HTTP响应，包括HTTP头和HTML页面内容。页面包含控制LED矩阵的按钮、滑块等元素，供用户通过浏览器进行交互控制。
6. 更新动画显示
void updateAnimation() {
if (millis() - lastAnimationUpdate >= animationInterval) {
lastAnimationUpdate = millis();
switch (currentMode) {
case ANIMATION:
updateBasicAnimation();
break;
case WAVE:
updateWaveAnimation();
break;
// 其他模式的更新函数...
default:
break;
}
}
}
根据当前的显示模式，定期更新动画显示效果。不同的模式调用对应的更新函数，实现多样的视觉效果。
示例：波浪动画效果
void updateWaveAnimation() {
clearFrame();
for (int i = 0; i < COLUMNS; i++) {
int height = sin((animationFrame + i) * 0.2) * 3.5 + 4; // 计算波浪的高度
frame[height % ROWS][i] = 255; // 设置对应位置的亮度
}
animationFrame = (animationFrame + 1) % 360;
matrix.renderBitmap(frame, ROWS, COLUMNS);
}
利用正弦函数生成波浪形的动画效果，在LED矩阵上呈现动态的波浪起伏。LED矩阵库经过魔改可以显示255级亮度。
功能展示及说明
（详细内容见B站视频演示）

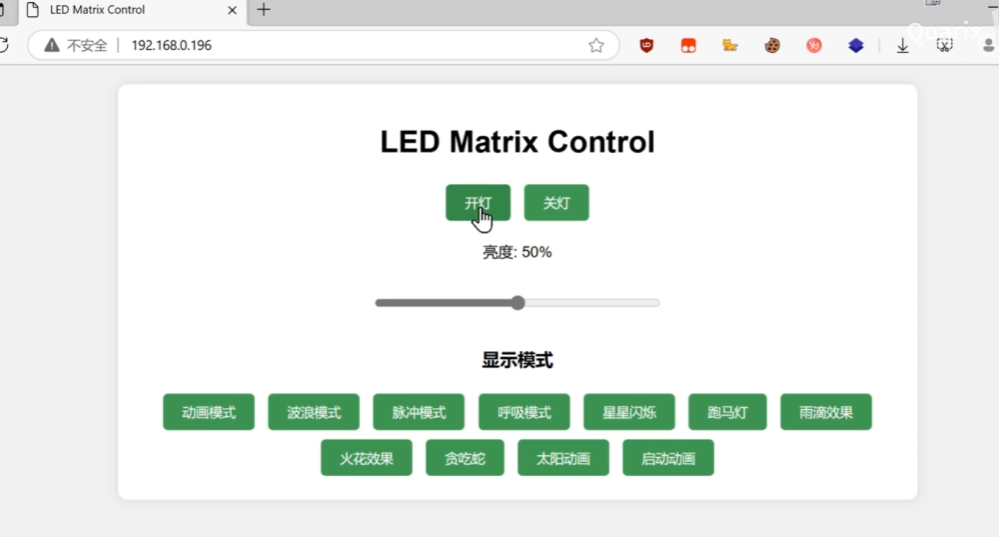

Web控制

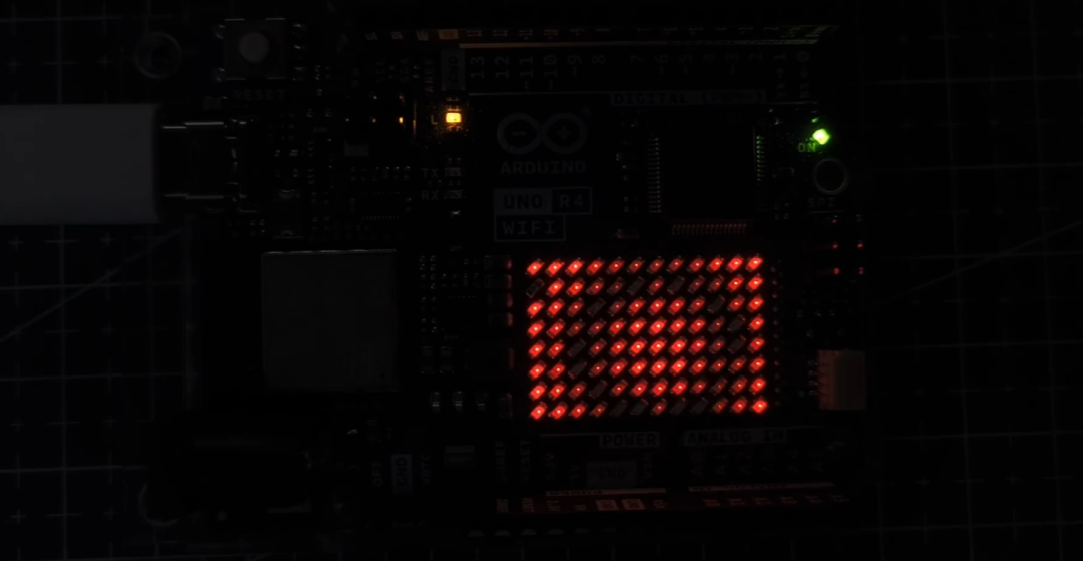

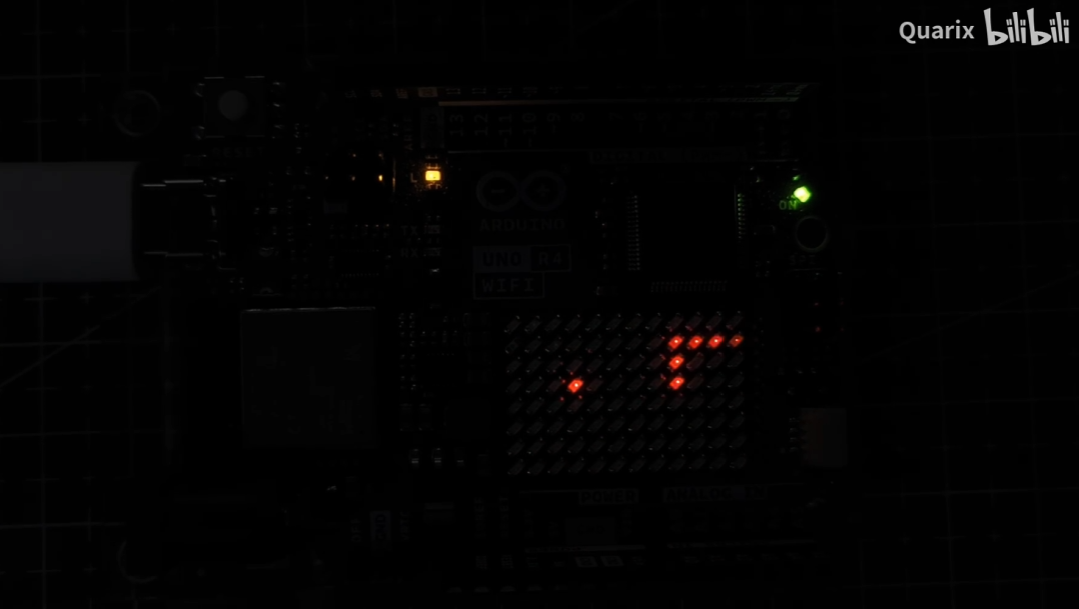

贪吃蛇效果
太阳效果动画

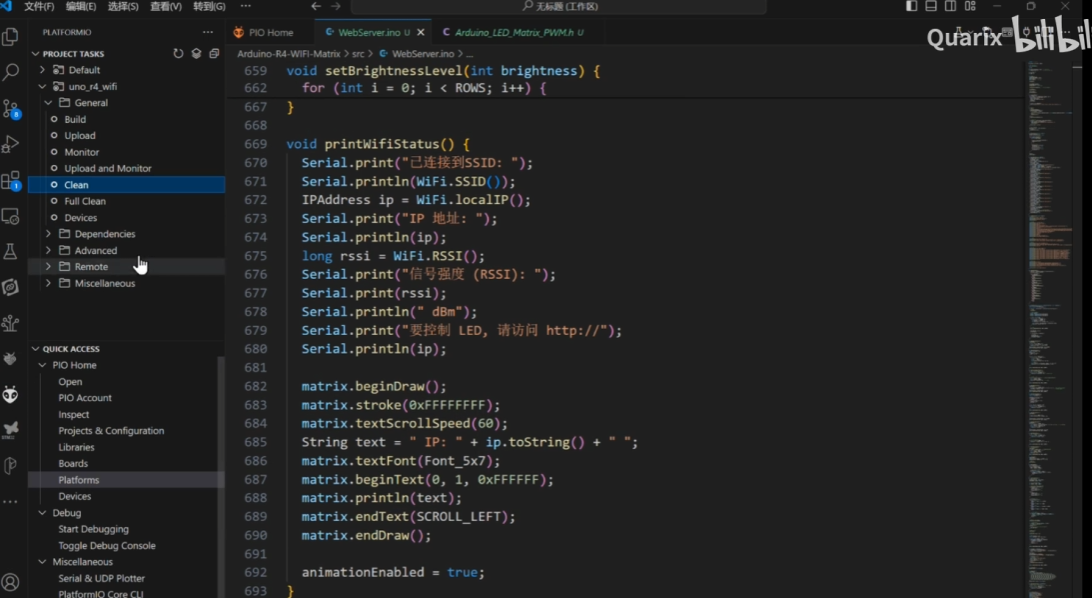

工程截图
项目心得
开始做这个 LED 矩阵控制项目的时候，说实话我还挺忐忑的。虽然之前接触过 ESP32和Arduino，但要把 WiFi 控制和 LED 显示完美结合起来，还没有经验。刚开始调试 WiFi 连接时遇到了不少坑，花了好几个晚上才真正搞明白 ESP32 作为服务器该怎么工作。不过当第一次通过手机网页成功点亮 LED 的那一刻，那种成就感真的让人难忘！后来慢慢加入了各种动画效果 - 波浪、星星、跑马灯什么的，每实现一个新效果都会让我兴奋好一阵子。最让我印象深刻的是做动画优化的过程。ESP32 的资源毕竟有限，要在保证效果的同时还要确保流畅运行，这让我不得不反复推敲每一行代码。说实话，在这个过程中我对帧缓冲区和显示控制的理解提升了不少。做这个项目最大的收获可能是认识到了技术融合的魅力。硬件控制、网络通信、前端界面，每一块儿单拿出来可能都不算特别难，但要把它们完美地组合在一起，还真需要下一番功夫。当然，现在的项目还有很多可以改进的地方。比如能不能加入音乐律动效果，或者做成一个小游戏平台。这些想法都让我跃跃欲试。不过最重要的是，这个项目让我明白了：在编程这条路上，学习永远不会停止，而这种不断探索和突破的过程，正是技术带给我的乐趣所在。
