1.创意方案和所选创意方向介绍

在学习工作的过程中，多人同时在同一环境学习工作很长时间是一件很普遍的事情，室内二氧化碳浓度在此期间会逐步升高。二氧化碳本身无毒，但在封闭环境中其浓度升高会导致氧气相对不足，引发一系列健康问题。当室内二氧化碳浓度达到1000-2000ppm时，人们可能开始感到不适，如头痛、嗜睡、注意力不集中、心跳加速等症状。在2000-5000ppm浓度下，这些症状可能加剧，出现呼吸困难、疲劳、恶心和判断力下降。若浓度超过5000ppm，可能引起意识模糊、昏迷甚至死亡。为避免这些风险，本项目通过M5STACK的M5DIAL实现界面交互，利用2221-U103-ND来监测二氧化碳浓度，判断二氧化碳浓度是否减低到一定水平，实现风扇开关的控制，同时还可以利用旋钮调节风扇转速调整换气所需时间。这样就能达到保持室内通风，确保新鲜空气流通的目标。

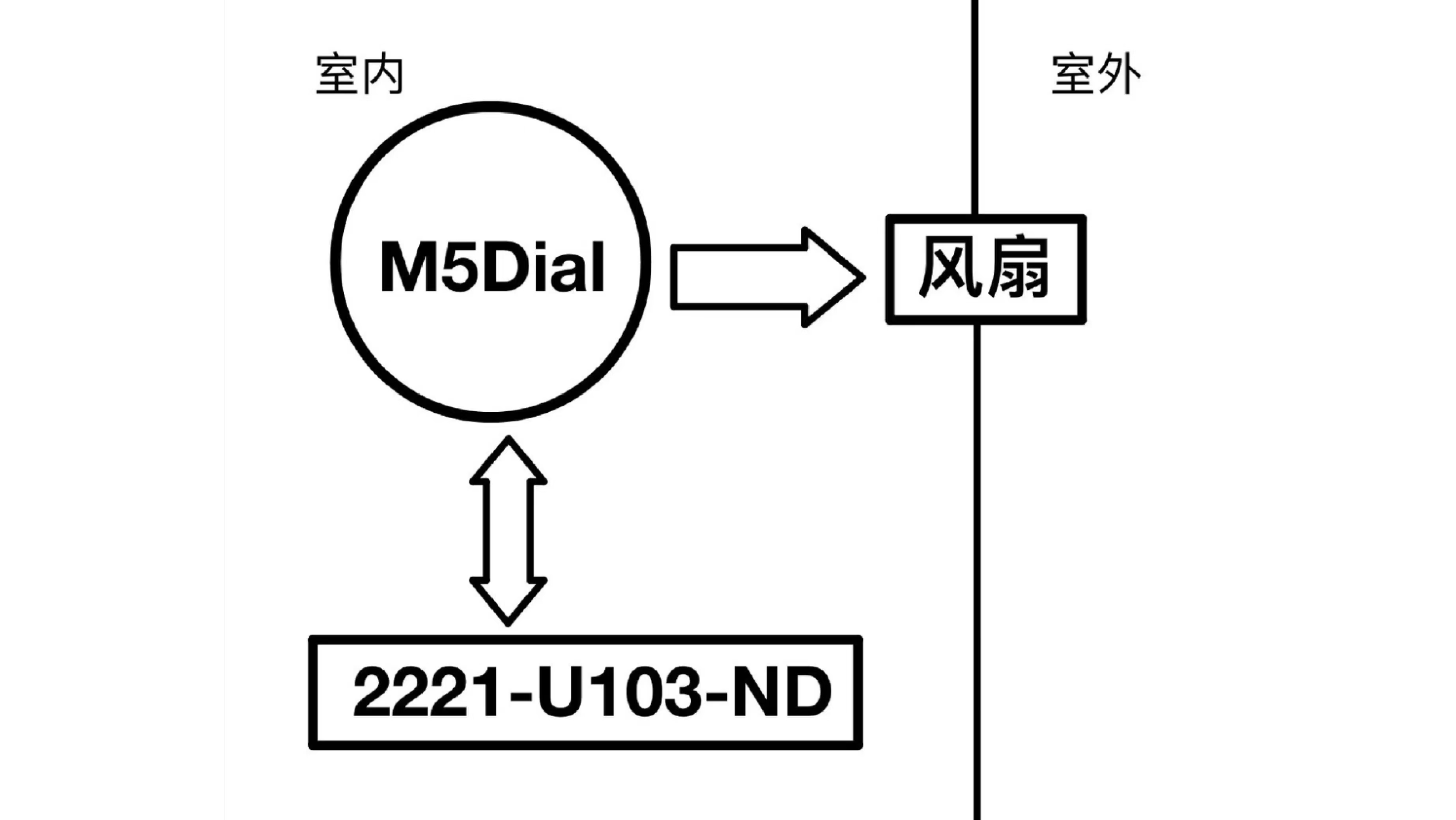

2.方案框图和介绍

系统通过U103监测空气中的CO2浓度，当CO2浓度大于安全值时，风扇启动，换气系统开始工作；CO2浓度低于安全值时，风扇停止转动，换气系统结束工作。

3.元器件介绍

（1）M5Stack M5Dial

M5Stack M5Dial是一款WiFi和蓝牙连接的智能旋钮，带有由ESP32-S3板供电的圆形1.28英寸触摸屏TFT显示屏，更准确地说，是M5Stamp S3物联网模块。用户可编程设备配有一个记录旋钮位置和方向的旋转编码器、一个RFID模块、一个RTC、一个蜂鸣器和屏幕下按钮，以及两个用于扩展的 Grove连接器，支持各种项目。M5Dial智能旋钮中的M5Stamp S3模块可以使用Arduino，ESP-IDF或该公司的UIFlow在线IDE进行编程。ESP32-S3 驱动的旋转编码器的潜在应用包括用于控制灯光、空调和窗帘的智能家居应用、工业自动化、使用 RFID 卡和/或标签的访问控制，以及其他可能受益于具有扩展功能的 WiFi 连接旋钮的用例。

（2）2221-U103-ND

UNIT CO2 是一种光声二氧化碳 (CO2) 装置，可告诉您环境空气中 CO2 PPM（百万分之一）的成分。内置 Sensirion SCD40 传感器，由降压转换器电路供电，并采用I2C通信。量程为400~2000ppm，精度为±（50 ppm + 读数的5%）。更重要的是，它还支持温度和湿度测量。非常适合环境传感、科学实验、空气质量和通风研究等。

4.心得体会

通过本次活动，我认真观察了生活中许多我以前从未观察到的生活小细节，对如今的便捷生活是如何实现的有了更深的感悟。同时了解了15个优秀的供应商，见到了很多之前只是在书本上见到的元器件的实物图，购买体验也是十分愉快。感谢这次活动，带给了我很多的思考，也丰富了我的学习经验。
