一、主要功能

1. USB Type-C供电：使用通用且高效的USB Type-C接口作为供电源，可以兼容多种Type-C适配器和充电设备。
2. XSP16诱骗电压：通过XSP16芯片，实现对Type-C电源适配器的电压诱骗，从而实现不同电压（5V、9V、12V、15V、20V）的获取。
3. 电压选择拨码开关：采用DIP开关进行电压选择，用户可以根据需求快速切换所需的输入电压。
4. LM2596降压：使用LM2596降压芯片对输入电压进行调节，提供稳定的可调输出电压，适用于各种电子元件和模块的实验需求。

二、模块设计

1. 电源输入
2. • 使用USB Type-C接口作为电源输入接口，确保良好的兼容性和易用性。
   • 输入电压范围：5V至20V（根据诱骗电压调整）。
2. 电压诱骗电路
3. • 使用XSP16芯片进行电压诱骗。
   • 通过DIP拨码开关选择所需诱骗电压，从而对Type-C电源适配器进行电压设置。
3. 降压电路
4. • 使用LM2596S降压芯片，将诱骗获得的电压调节为所需的稳定可调输出电压。
   • 输入电压范围：5V至20V（来自XSP16诱骗电压）。
   • 输出电压范围：1.23V至规定电压范围（根据LM2596S调节）。
4. 电路保护
5. • 设计了防反接保护电路，确保输入电压极性接反时不损坏模块。
   • 过流保护与热保护电路，确保电路运行安全。

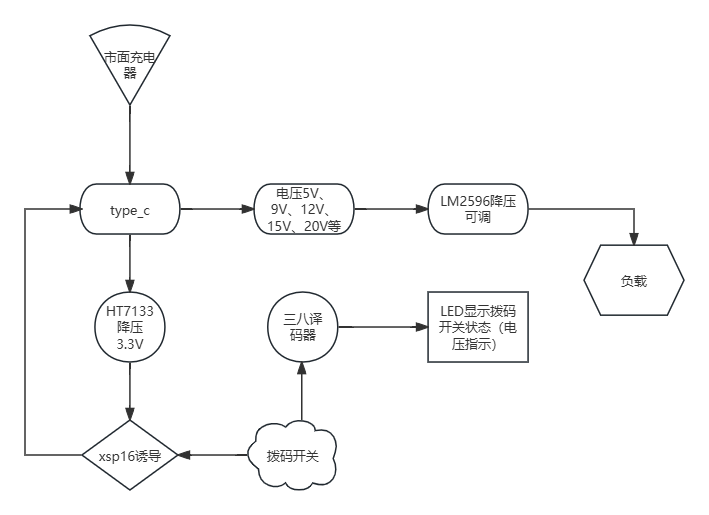

三、项目框图

方案中用到onsemi的MM74HC138MXCT-ND的三八译码器，具有低功耗、高速度以及较广的电源电压范围等特点，它适用于各种数字系统中的地址解码、信号路由和信号分离等应用。

四、应用场景

1. 电子实验室：为学生和工程师提供稳定的可调电源，方便在面包板上进行各种电子实验。
2. 原型开发：适用于快速构建和测试电路原型，验证设计的电气性能。
3. 教育用途：便于教学，学生可以通过该模块了解电源电压调节与降压转换的基本原理。

五、总结

本项目设计的面包板可调电源模块具备高兼容性及高稳定性，为电子实验与原型开发提供了极大的便利。通过USB Type-C供电，XSP16电压诱骗，LM2596降压调节相结合，实现了从输入电压选择、稳定输出调节到多重电路保护的功能一体化，为用户提供了一款高效、可靠的电源解决方案。
