设计一个使用M5Stack Dial-ESP32-S3 作为主控的宠物烘烤控制器，需要考虑多个方面，包括硬件选择、功能实现、安全性以及用户交互等。

以下是一个基于M5Stack Dial-ESP32-S3的宠物烘烤控制器的设计方案概述：

一、硬件功能介绍

1. M5Stack Dial-ESP32-S3模块

主控芯片：ESP32-S3是一款高性能、低功耗的32位微控制器，拥有双核CPU，主频高达240MHz，内置512KB SRAM和384KB ROM，支持多个外部接口和扩展功能。

内存与存储：通常选择带有足够Flash和PSRAM的模块，16MB Flash和8MB PSRAM，以满足程序运行和数据存储的需求。

接口支持：ESP32 S3支持多种通信接口，SPI、I2C、UART、PWM等，便于连接各种传感器和执行器。

2. 传感器

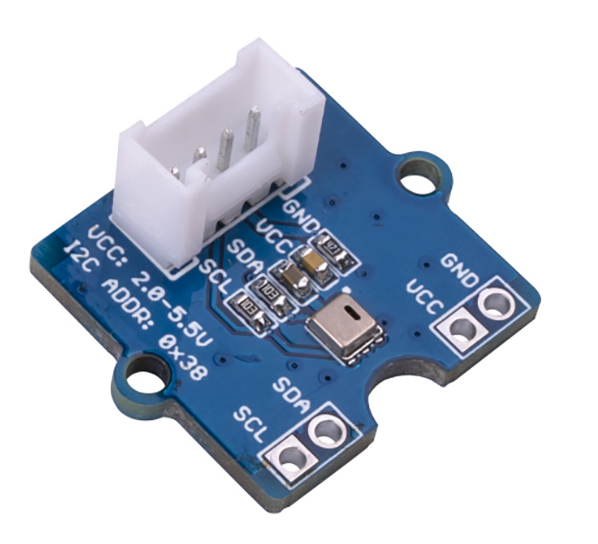

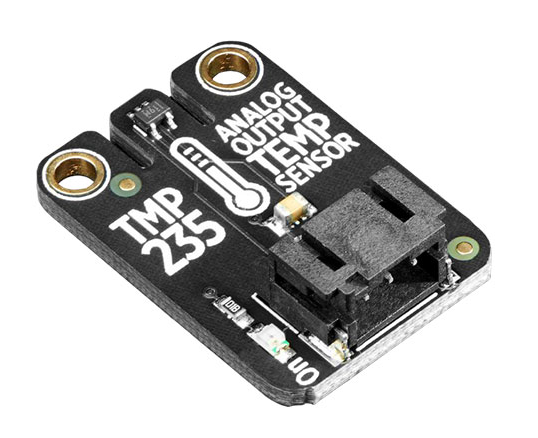

温湿度传感器：AHT20、TMP235用于监测烘烤时的温度，确保宠物在适宜的温度下烘烤。应用中可能需要监测湿度，以防止烘烤过度,水汽过大。

加热元件：使用IO通过MOS管控制电阻，用于提供烘烤所需的热量。

风扇：用于循环空气或排出烘烤过程中产生的湿气，和内部温度的循环，使热量均匀。

显示屏与编码器、按键：圆形TFT触摸屏与按键，用于显示状态和设置温度参数调整。

二、功能实现

1. 温度控制

使用PID算法来调节加热元件的功率，以维持烘烤室内的温度稳定。

实时监测温度传感器的数据，并根据设定的烘烤温度进行调整。

2. 安全保护

利用外部温度开关实现过温保护机制，当温度超过安全阈值时自动切断加热元件的电源。

3. 用户交互

通过显示屏显示温度等参数，并提供设置接口供用户调整。

支持触摸操作或编码器、按键操作，提高用户操作的便捷性。

4. 无线通信

利用ESP32 S3内置的Wi-Fi和蓝牙功能，实现远程监控和控制功能。可以通过手机APP或网页界面实时查看烘烤状态并调整参数。

三、软件设计

使用ESP-IDF，MPY/Arduino IDE等开发框架进行软件开发，利用C等编程语言实现控制逻辑。

设计直观易用的用户界面，提高用户体验。

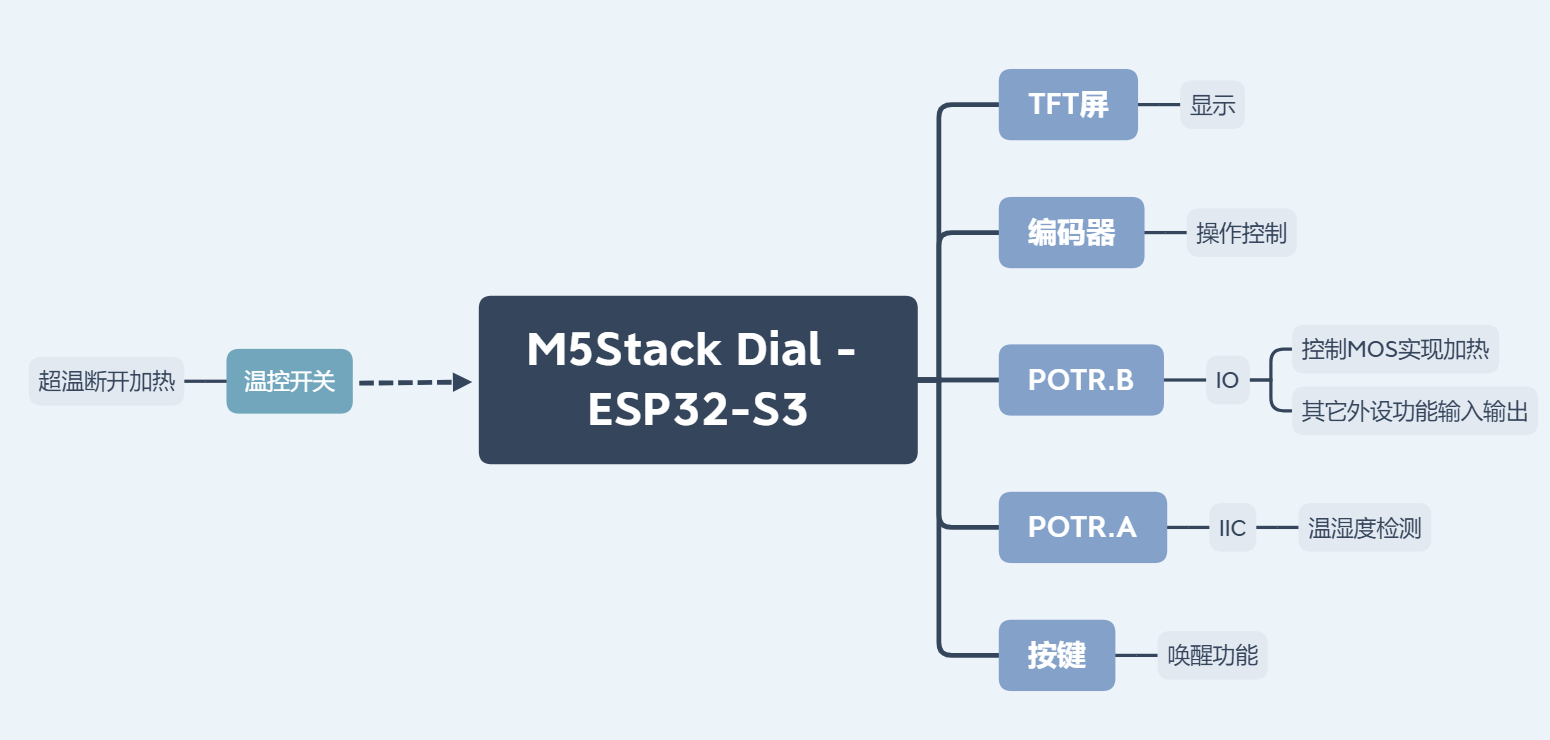

硬件外设框架：

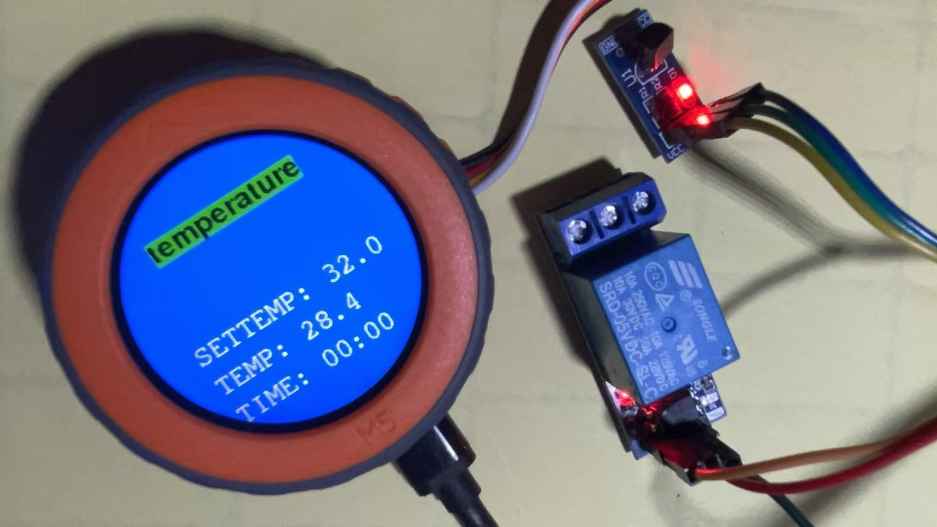

实物：

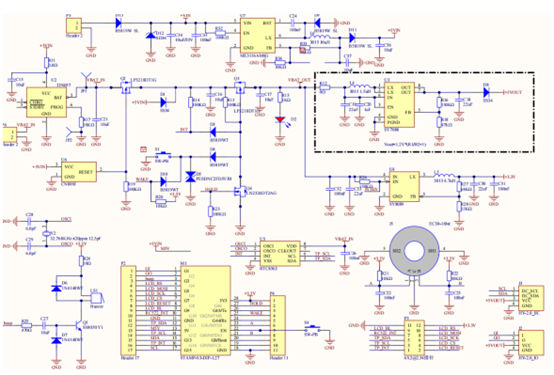

原理图：

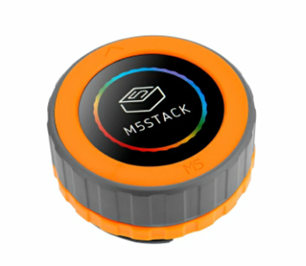

模块照片：

总结：

基于M5Stack Dial-ESP32-S3的宠物烘烤控制器设计方案，充分利用了ESP32-S3的高性能与丰富的接口资源。通过集成温湿度传感器、加热元件、风扇、显示屏与编码器按键等硬件外设，实现温度精确控制、安全保护、用户友好交互及远程监控控制等功能。传感器实时监测烘烤环境，PID算法精准调节加热功率，确保烘烤温度稳定；过温保护机制确保安全；TFT触摸屏与编码器按键提供直观操作界面；Wi-Fi与蓝牙通信能力则实现了远程监控与控制，极大提升了使用的便捷性和安全性。整个设计充分考虑了宠物烘烤的实际需求，是一款集高效、安全、智能于一体的宠物烘烤解决方案。
