一、基础实验（8题）
实验1 双电源反相比例电路和加法电路
实验介绍：实现反相比例电路和加法电路
反相比例运算电路

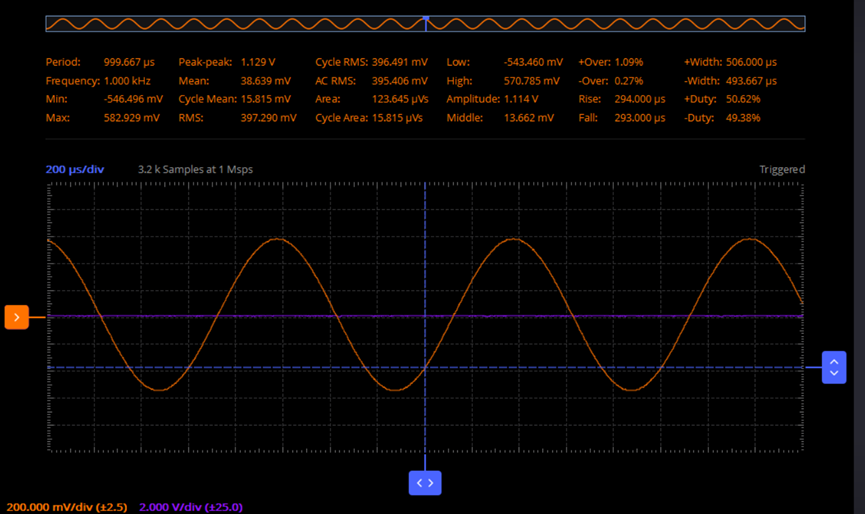

输入有效值200mv输出，放大倍数2，输出有效值396mv

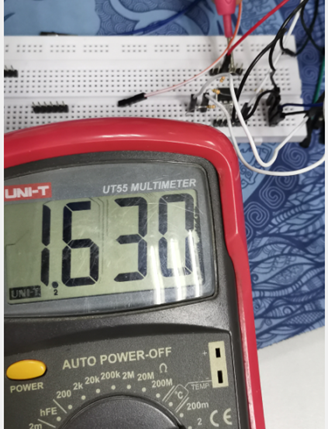

加法电路
输入0.2V和-1V，输出1.63V
实验2 双电源积分微分电路
实验介绍：实现积分和微分电路
积分电路
方波信号积分成三角波
微分电路

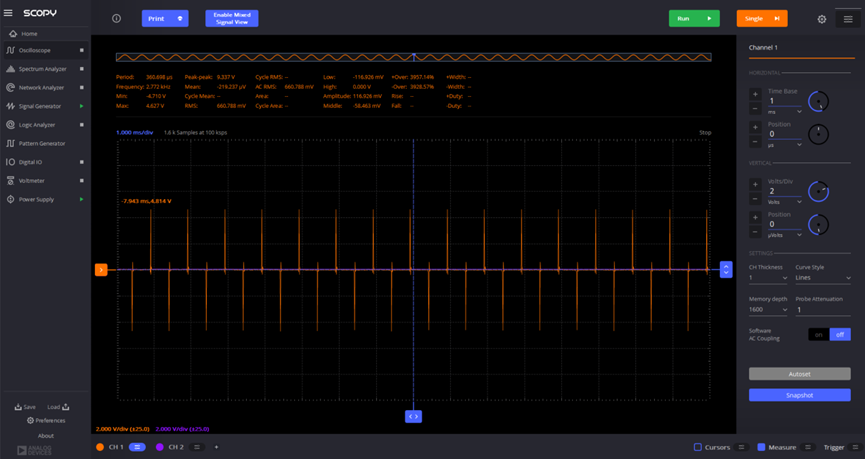

方波信号微分成脉冲信号
实验3 单电源集成运放交流耦合放大器
实验介绍：通过单电源为输入信号添加偏置电压

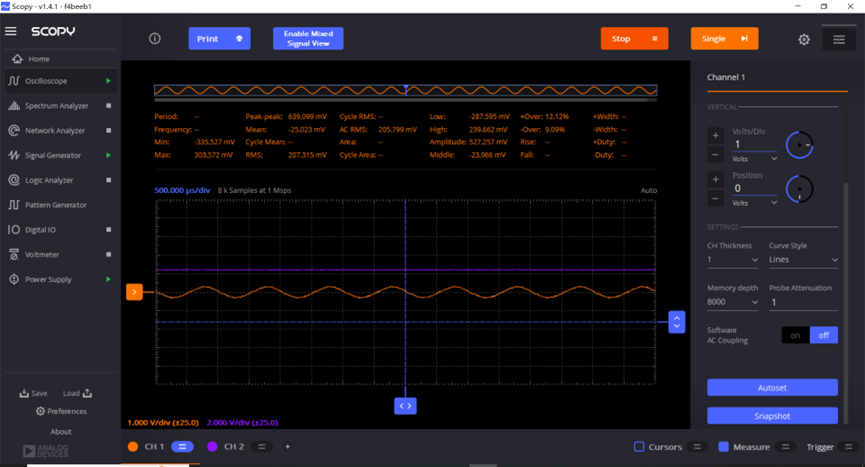

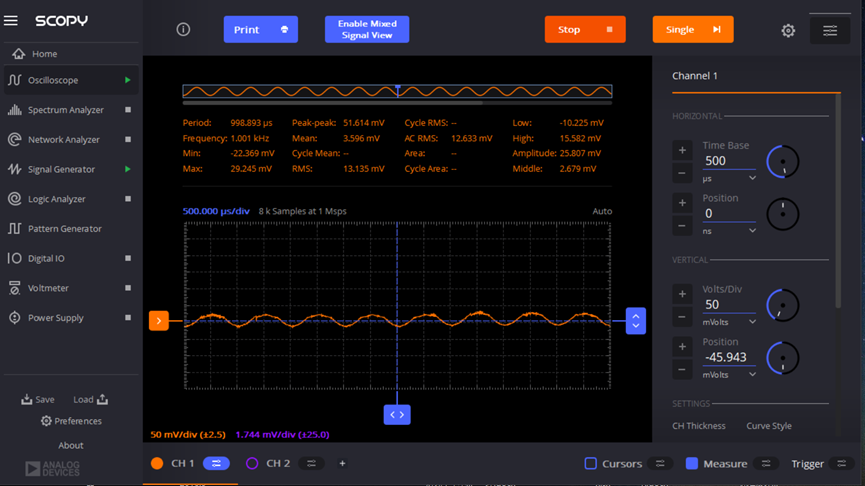

输入端加入频率为1kHz，有效值约为20mV的正弦电压信号
实验4 单电源直接耦合放大电路
实验介绍：实现单电源直接耦合反相放大

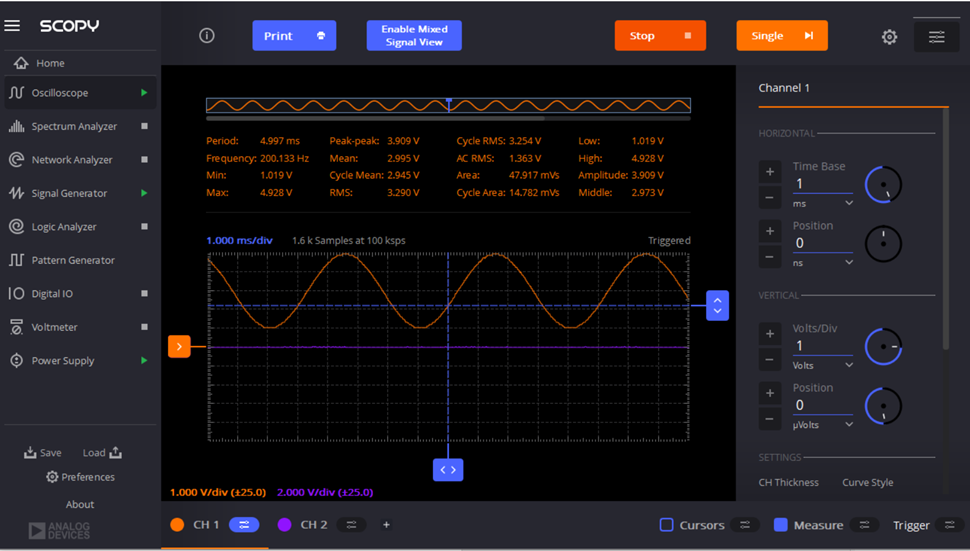

输出最小值为1V、最大值为5V，频率为1kHz的正弦波
实验5 单管共射放大电路
实验介绍：通过双极性晶体管搭建共射放大电路
调整微调电阻，观察电路输出波形的变化，并记录输入电压和输出电压，计算电压增益，放大倍数97。
实验7 RC桥式正弦波振荡器
实验介绍：通过RC反馈实现正弦波振荡器

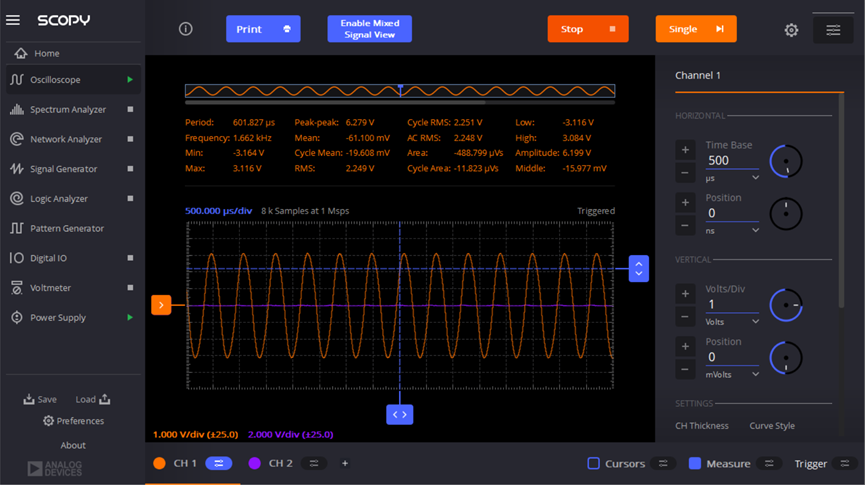

调节电位器Rw =15k，以改变负反馈的大小，观察振荡输出波形的变化

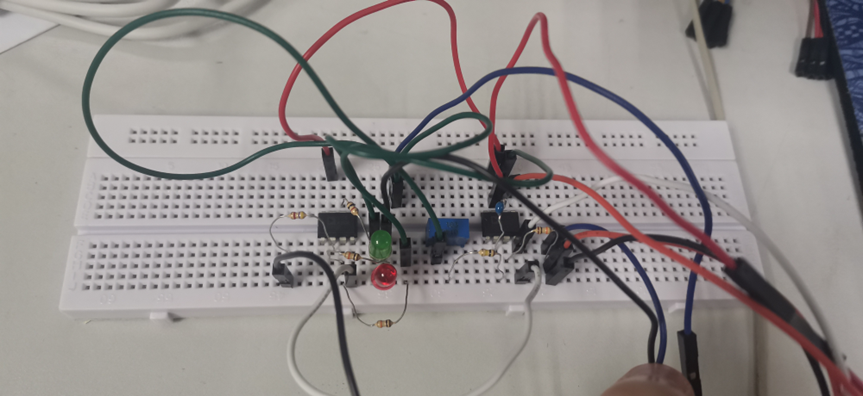

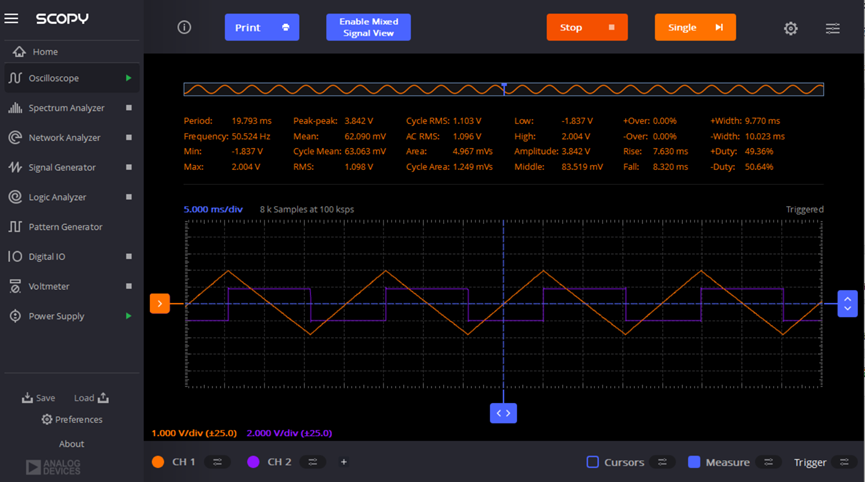

实验8 方波-三角波发生器
实验介绍：通过两块集成运放实现方波到三角波发生器
输出方波和三角波
二、中等题（2题）

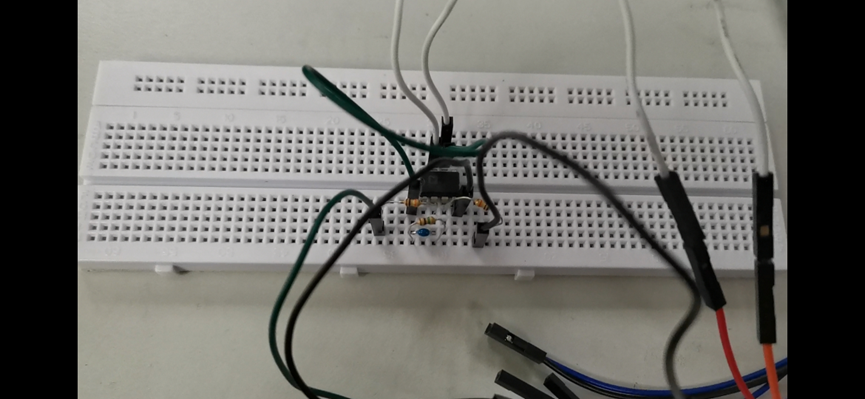

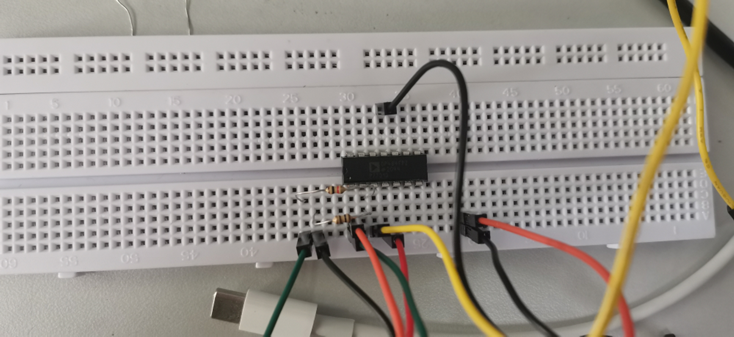

实验1 传感器放大电路

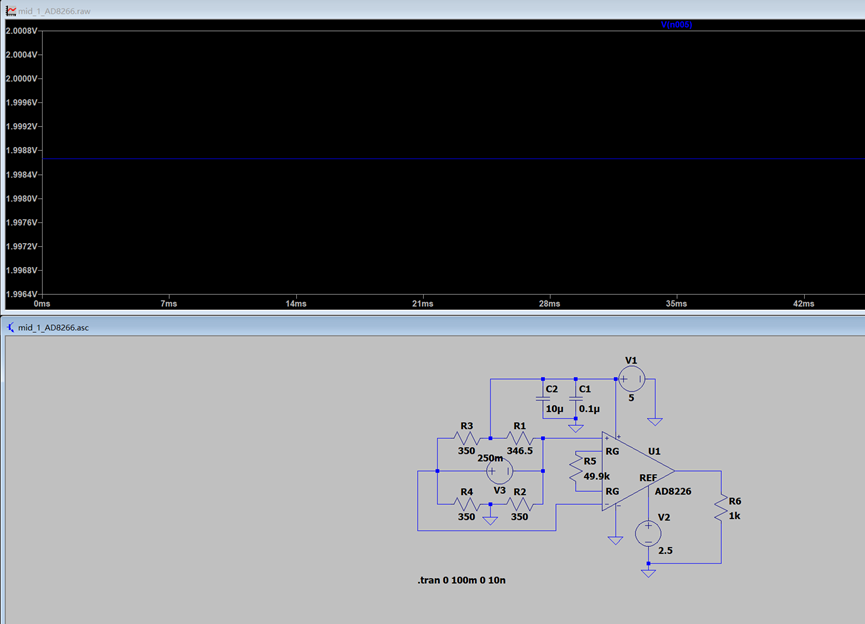

实验介绍：通过AD8226实现仪表放大器

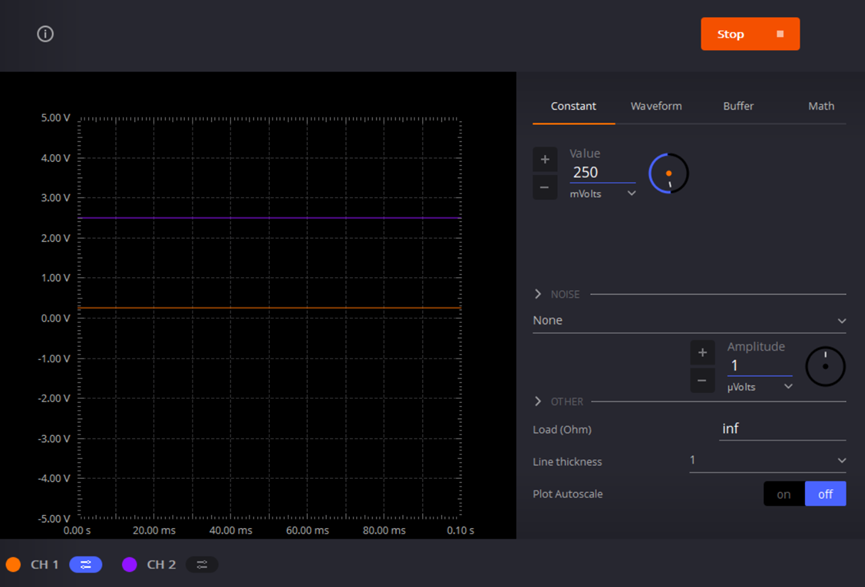

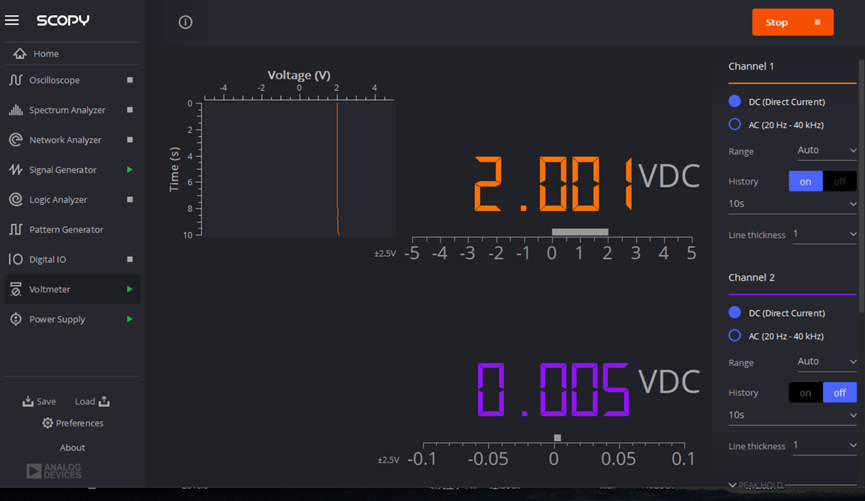

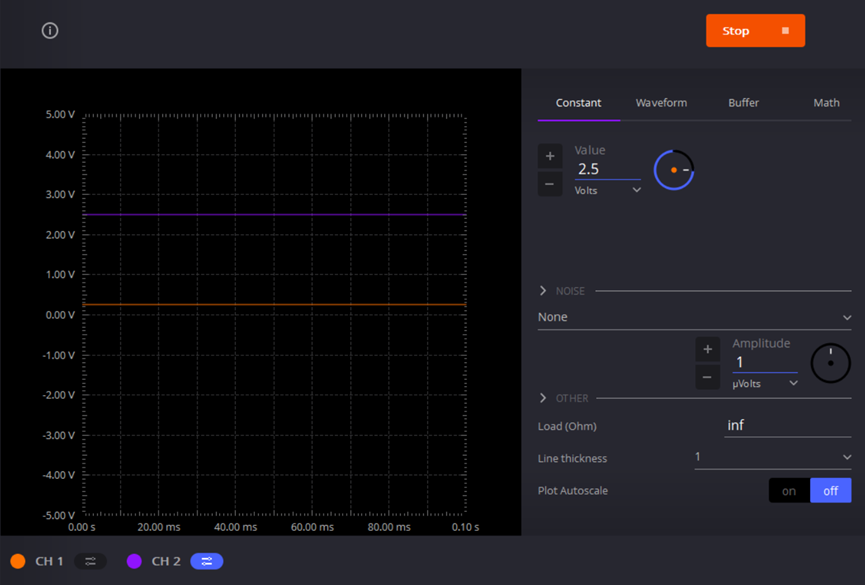

输出电压根据公式Vout = G(Vin+ - Vin- ) + Vref = 1.99*(-0.25)+2.5 = 2.0025V

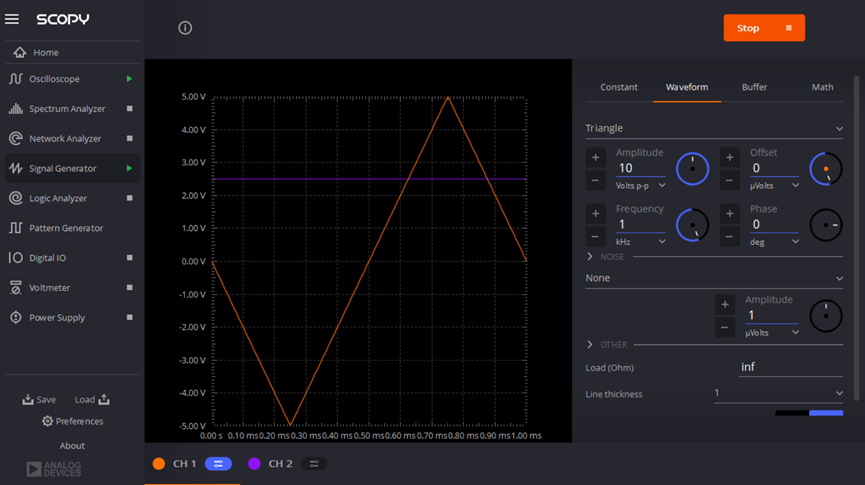

实验2 三角波-正弦波变换器
实验介绍：实现三角波到正弦波变换
输出波形
三、进阶题（9道）
实验1 LT3080典型应用
实验介绍：LT3080实现低压差稳压电路

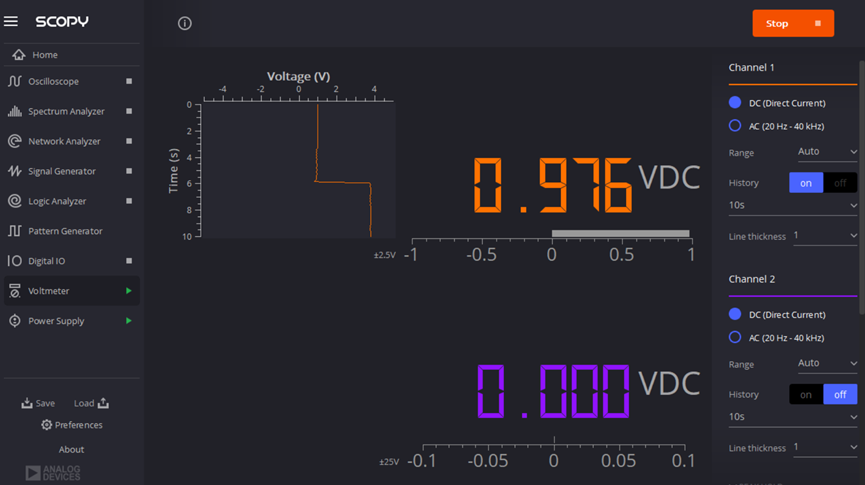

Rset = 100kΩ时，输入5V，输出0.976V

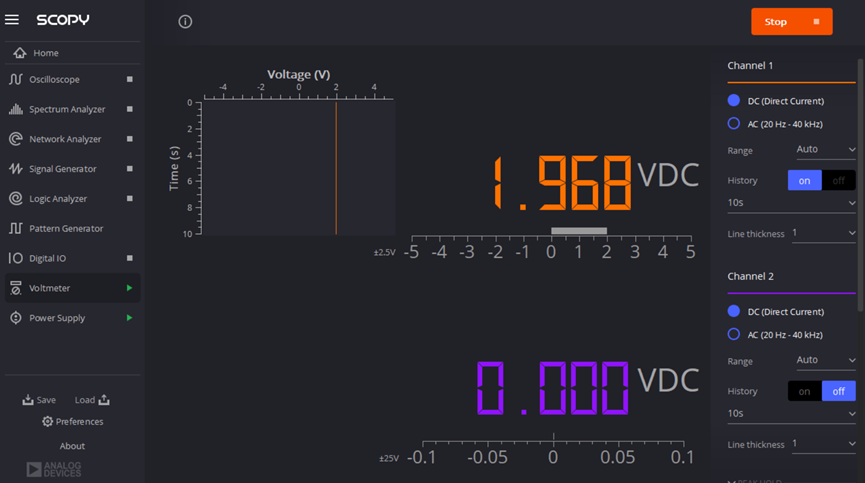

Rset = 200kΩ时，输入5V输出1.968V。
实验2 ADP3300典型应用

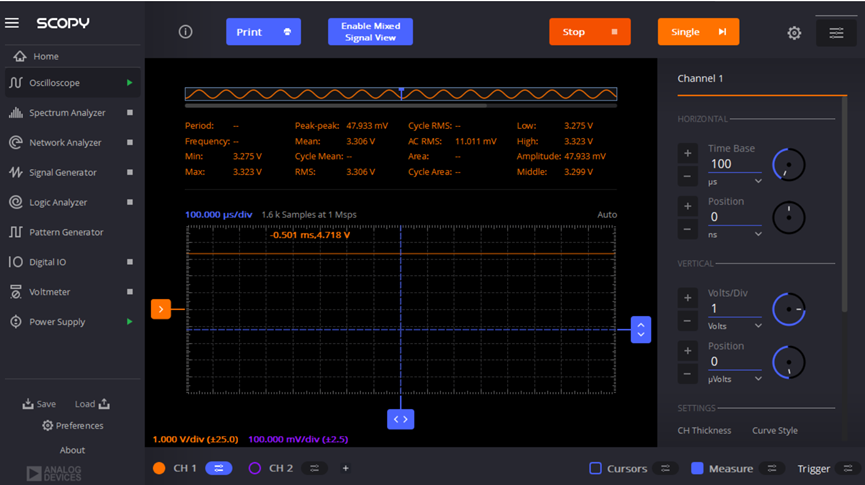

实验介绍：通过ADP3300实现低压差线性稳压器，实现3.3V稳压
实验3 OP484典型应用
实验介绍：通过OP484，实现11倍信号放大。

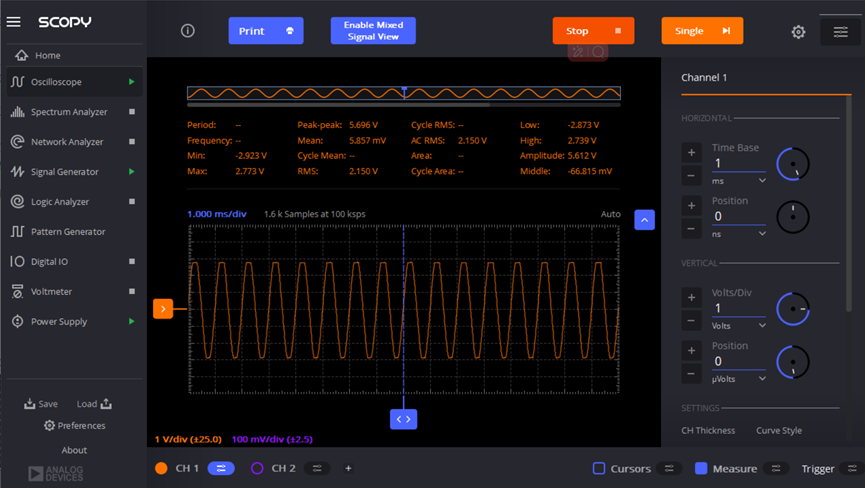

输入峰峰值500mv，输出峰峰值5.69V
实验4 AD654典型应用
实验介绍：通过AD654将输入电压转换为频率
实验条件+Vs = 5V，-Vs = 0V，VLOGIC = 3V，(R1 + R2) = 1Kohm，满量程Vin = 1V，Rpu = 1Kohm ，通过实验手册可知，满量程输出为10khz，如下图输入0.1V，输出0.998khz
实验5 AD8210典型应用
实验介绍：AD8210是一款单电源差分放大器，适合于存在大共模电压的情况下，放大小差分电压。
使（Vin+）-（Vin-）= 125mv，输出约为4.7V。
将输入两端接地，得到输出为2.5V。

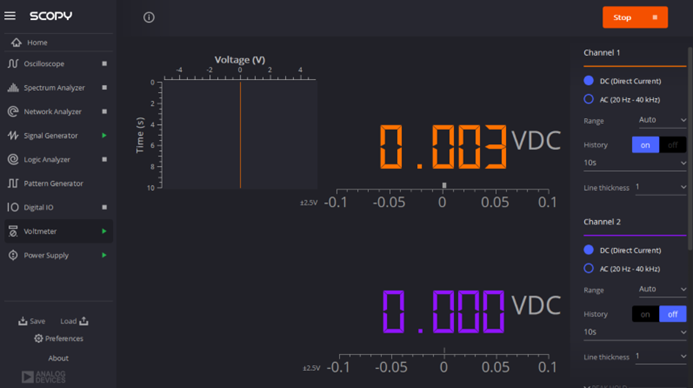

将输出信号发生器两条线反接，使（Vin+）-（Vin-）= -125mv，输出为0.003。

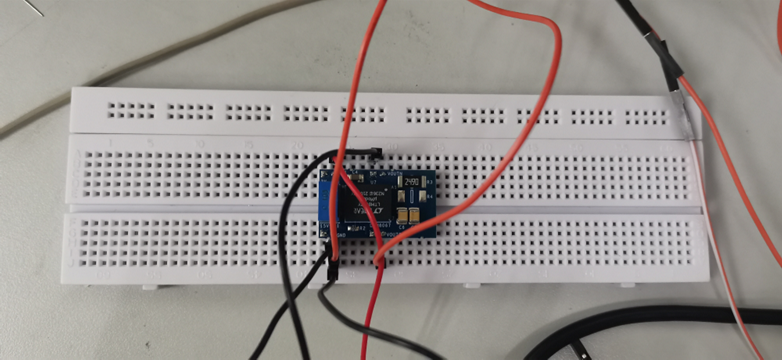

实验6 LTM8067典型应用
实验介绍：LTM8067是一款输入电压3~40V隔离式uModule DC-DC转换器。

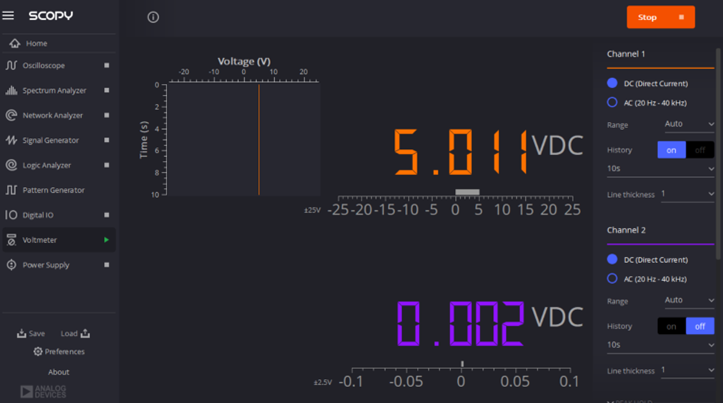

输出5V
实验7 TMP01典型应用
实验介绍：TMP01是一款低功耗可编程温度控制器

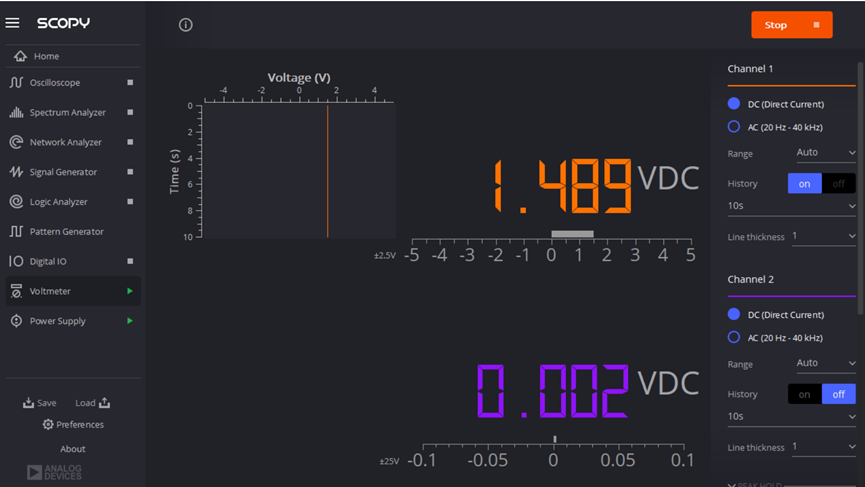

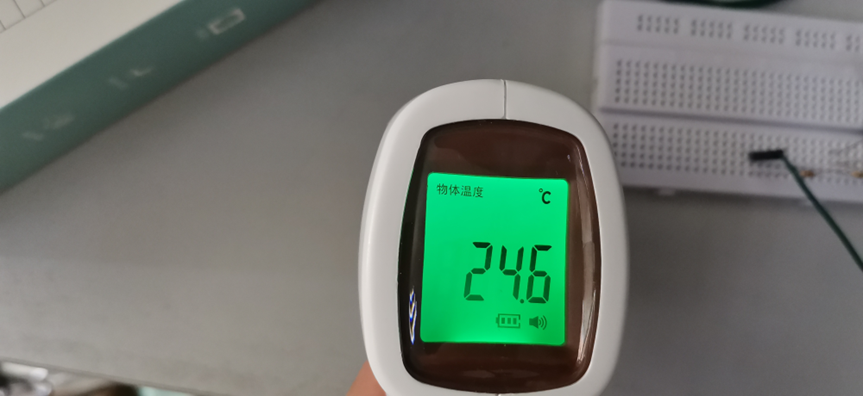

当前温度如下图所示，换算得到电压为(24.6+273.15)*0.005 = 1.48875V。测得电压为1.489

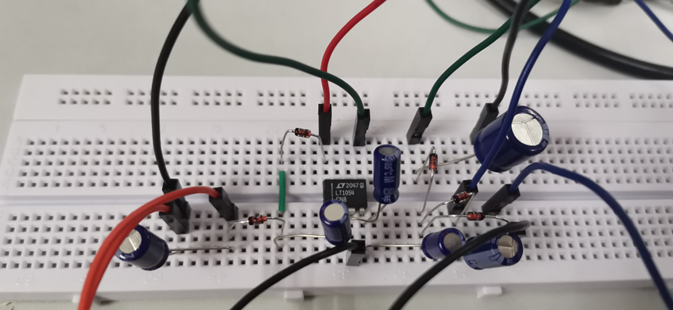

实验8 LT1054典型应用
实验介绍：通过LT1054实现正负电源倍增。

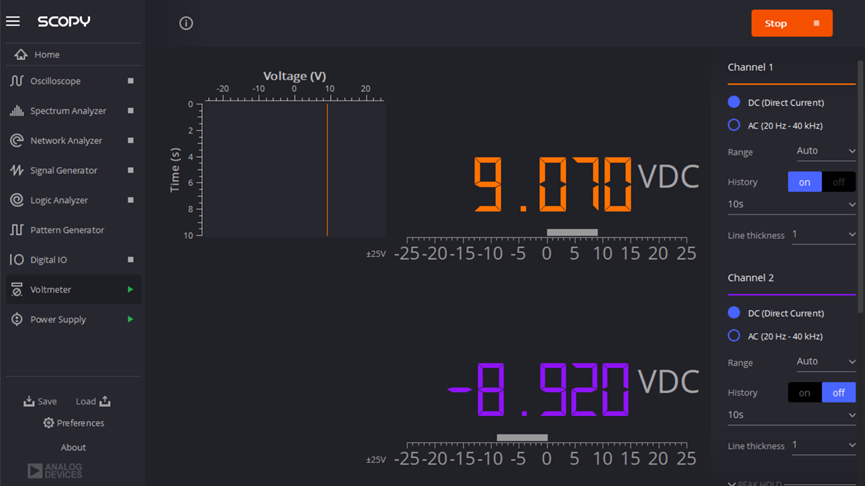

输入5V，输出±9V

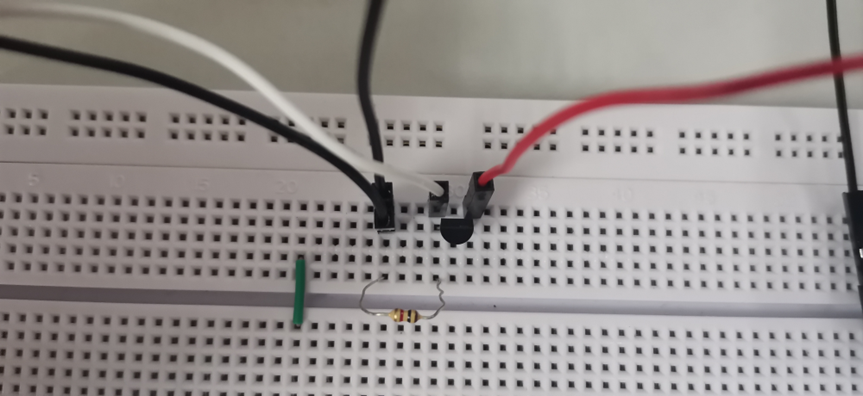

实验9 AD592应用电路
实验介绍：通过AD592实现温度检测。

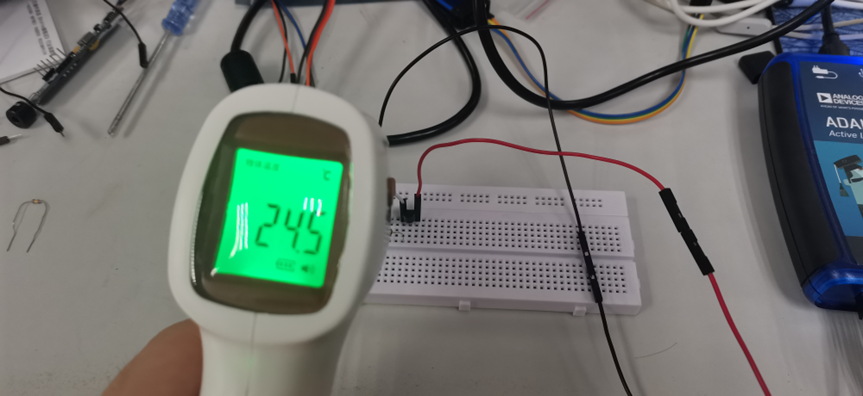

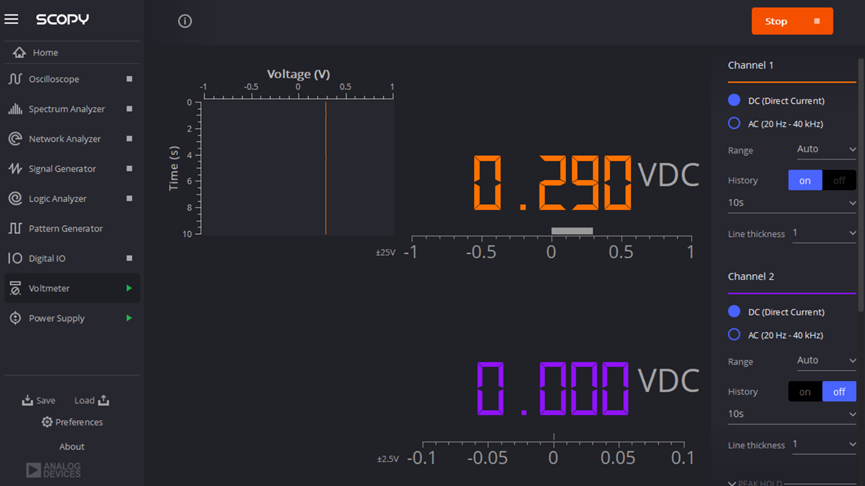

如图所示，24.5℃，算得 （24.5+273.15）*0.001 = 0.297V
